Aerial Vision-and-Dialog Navigation阅读报告

Aerial Vision-and-Dialog Navigation

• 本次报告，包含以下部分：1摘要，2数据集/模拟器，3AVDN任务，4模型，5实验结果。重点介绍第2/3部分
• 相关主页：Aerial Vision-and-Dialog Navigation (google.com) 包含，code，paper，dataset

一，摘要

这一部分将论文中的摘要，引言，相关工作，合并介绍

          本文提出了一个空中/对话/导航任务，其目的是解放双手来控制无人机。为了完成这个任务，作者创建了一个来自真实图片的 连续场景的 无人机模拟器 和 一个具有3064条条轨迹的对话数据集。在对话的过程中，commander（用户角色）提供初始的导航指令和进一步的指导。fellower（无人机角色）在必要的时候提问。在此基础上，作者提出了两种空中导航任务，一种是ANDH，另一种是AVDN-Full，区别是AVDN-Full是直接给出所有的完整的对话历史预测到达目的地的导航轨迹，AVDN是使用逐轮对话进行子轨迹的导航，从而完成导航到最终目的地的完整任务。作者还提出了一种结合人类注意力预测的transformer-based模型来预测waypoints。

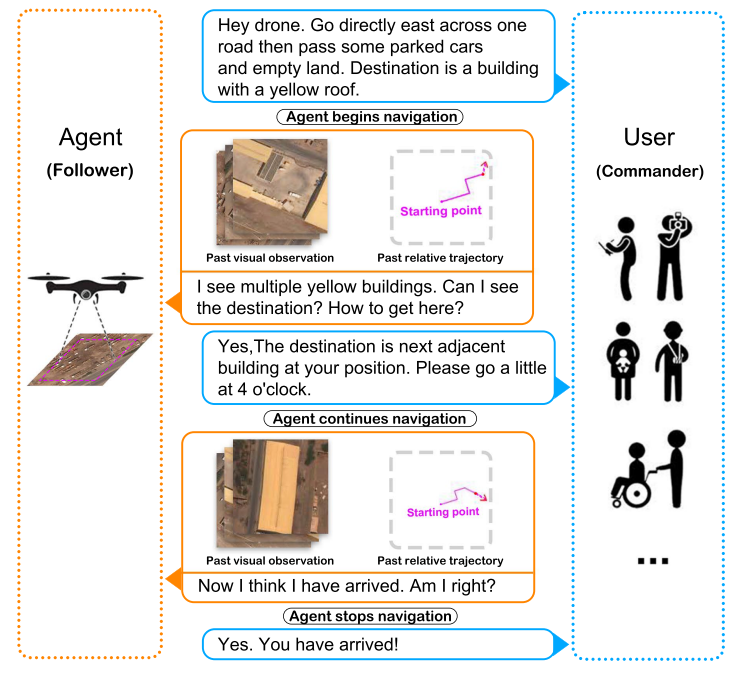

图一简单介绍了一个AVDN任务的例子

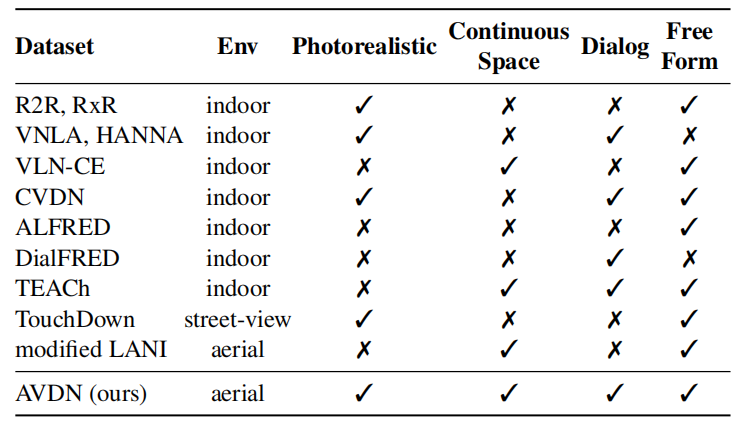

表一中，本文提出的数据集AVDN跟其他VLN数据集进行了比较：

• 后面的内容解决以下几点疑问：
  • Q 1： 模拟器能提供那些功能？
  • Q 2： 数据集有哪些信息?
  • Q 3： 导航成功的条件？
  • Q 4： 对话过程是怎么异步进行的?
  • Q 5： 提出的模型方法的流程，输入输出是什么？
  • Q 6： 人类注意力是怎么得到的？怎么使用的？
  • Q 7： 任务的局限性？

二，数据集/模拟器

数据集/模拟器是 任务 的基础，提出的任务不能超过数据集/模拟器的能力范围

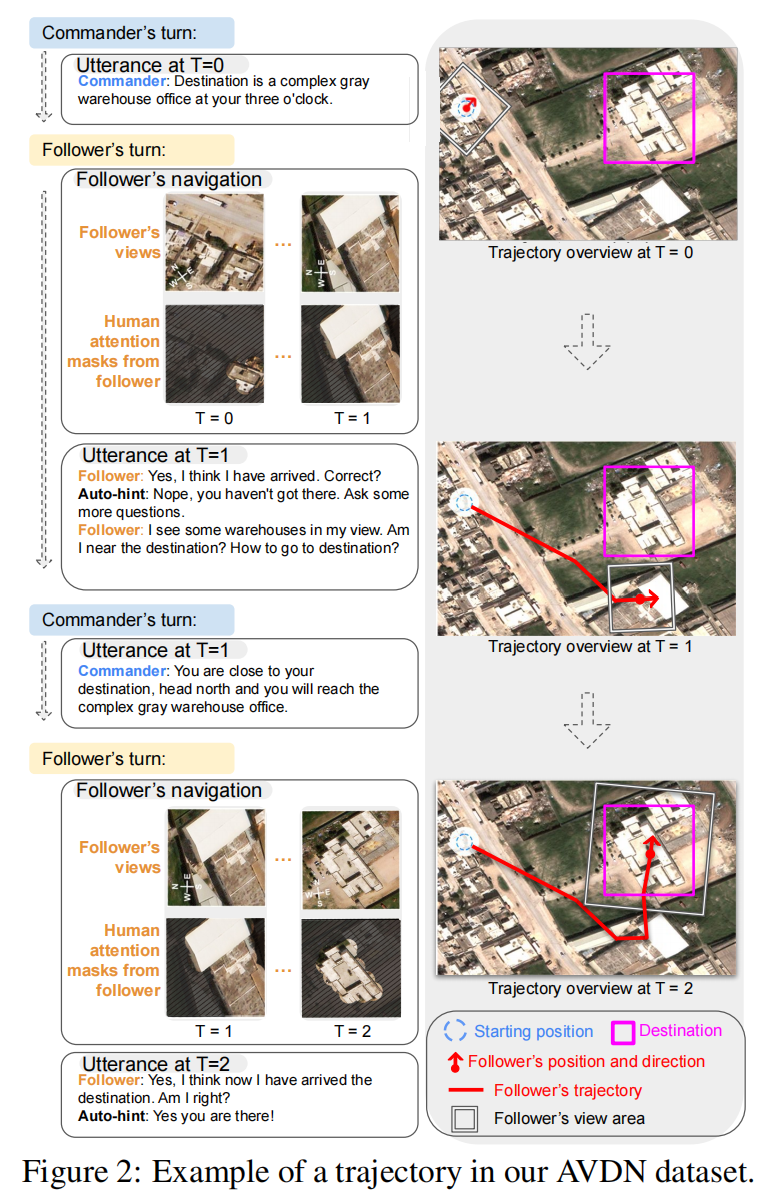

figure 2
AVDN

2.1 模拟器

和R2R任务相似，模拟器的构建需要基于一个开源的大规模3D数据集。
而AVDN任务需要的模拟器，是基于 xView数据集 构建的 (一个开源的，大规模的卫星图像目标检测数据集)

Response for Q1： 模拟器能够提供那些功能

• 模拟器提供的是一个自上而下的视角，模拟环境是一个连续的环境，无人机可以移动到环境中的任何点，所以模拟器提供的是具有丰富视觉内容的连续帧。
• 无人机还可以通过键盘控制，无人机观察到的视觉内容可以被实时展示。控制过程中，用户还可以通过点击他们关注的区域来关注界面显示的图像。
• 除此之外，如图2展示的那样，我们的模拟器能够生成commander视图，观察到起始点，目标区域，当前的视图，过去的行动轨迹。

2.2 数据集

2.2.1 数据集结构

Response for Q1： 数据集有哪些信息
数据集包含了导航轨迹 （time step（T）= 0, 1, 2……M）：

• T=0时，commander提供一个初始指令。相邻的时间步之间存在对应的导航子轨迹。
• 在中间的每一个时间步（0<T<M）,都有对应的（来自fellower的）问题和（来自commander）答案。
• 在T=M时，到达目标区域，由follower决定导航轨迹结束。

有T=M个fellower的视图序列, $<u_0^T,u_1^T,,,,u_{N_T}^T>，N_T$是T-th序列的长度，每个视图的中心总是落在轨迹上。因此，基于每个视图，我们能检索到无人机的的位置，方向，高度（$c_i,d_i,h_i$）.
对于每个视图区域u，还有一个对应的大小相同的二进制的人类注意力的mask，fellower关注白色区域。

2.2.2 数据集收集

Response for Q 3： 导航成功的条件
导航成功的情况是,当fellower宣称到达了真正的目标区域时。如果视图中心$c_i$在目标区域时候，并且到达的区域$u_j$和目标区域Des 的交并比大于0.4时，认为到达了目的地。

2.2.3 数据集分析

AVDN数据集包含了3064个空中导航轨迹，每个轨迹包含多轮对话。平均来说，每个轨迹只包含两轮对话，对话的轮数和是最大的time step M是相同的。3064个完整的轨迹可以被分割成6269条子指令和对应的轨迹。

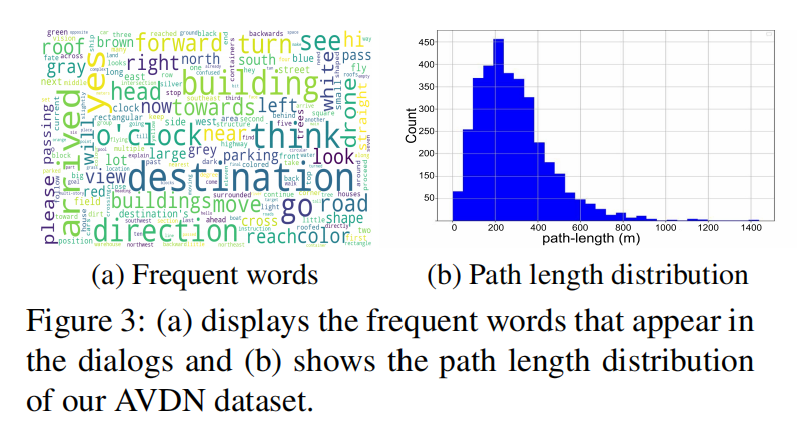

图3展示了常用词和路径长度分布，轨迹平均长度是287m。

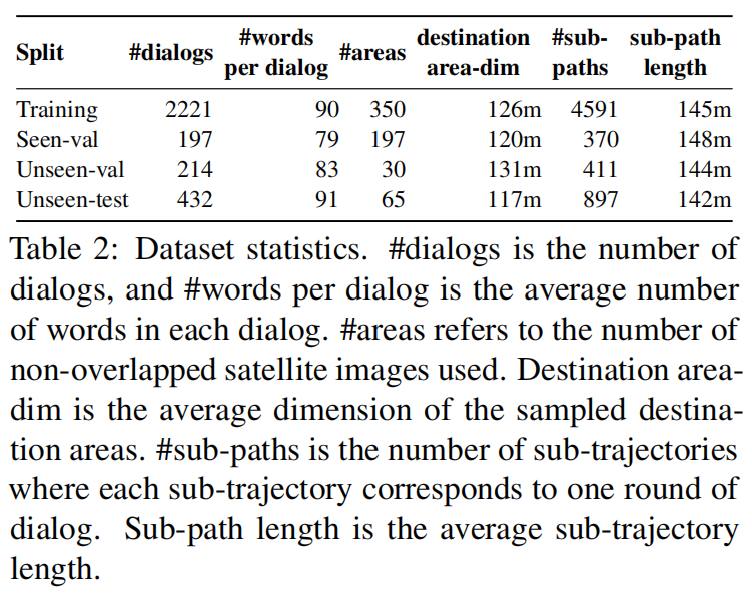

表二展示了对不同数据集分割的统计分析，平均每个数据集分割包含1.2平方千米的卫星图像区域（相当于一个大学校园那么大）。

关于指令，包含两种，一种是详细的描述目的地的指令，一种是粗略的初始指令和后面的对话进一步描述。
描述方向的方式也包含两种，一种是以自我为中心的，例如“turn right”，占82%。一种是非以自我为中心的，例如“turn south”，占30%。还有部分指令包含了这两种指令。

三，AVDN任务

本节介绍具体的任务，包含AVDN和AVDN-Full两种，两个模型都需要预测一系列的视觉区域

Respone for Q 4：对话过程是怎么异步进行的?

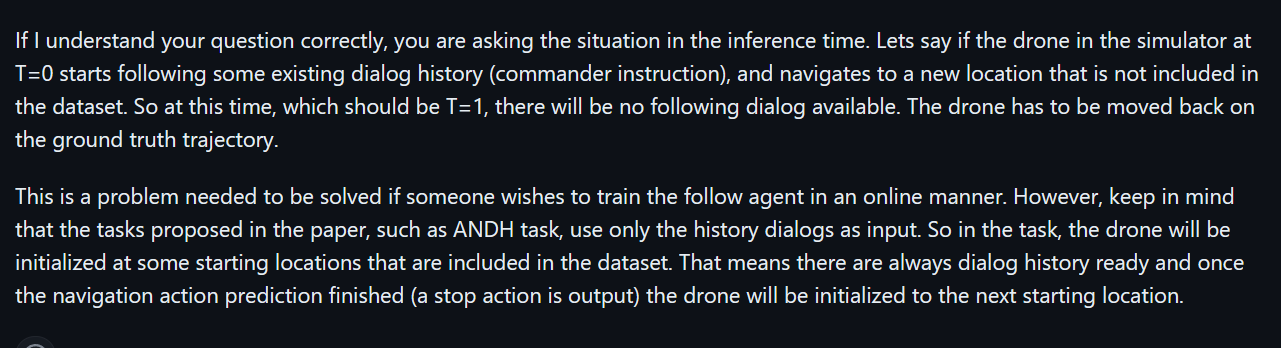

github的issue中的回复。

• 对于这个问题的解答可以看完第四节模型的预测过程后，再回头来看
• agent跑到不同的地方，应该提出不同的问题？
  在训练的时候，无论agent跑没跑偏，都无所谓，因为我们有ground truth导航点，我们预测一个对或错的导航点之后，下一个起始位置一定是从正确的轨迹上的点开始。推理测试的时候，没有正确的子轨迹和waypoint供参考，如果预测到一个不在数据集中的waypoint上，则必须回溯到正确的轨迹上，而测试集没有正确的轨迹，所以只能回到起始点。
• 根据作者回复的最后一句话，在推理时，对话历史总是准备好的（而不是交互的），根据这一对话历史完成预测之后必须到达下一个起始位置，也就是说进行下一个预测任务。也就是说，在训练train的时候，该任务是有一定的对话的意思，但是在测试test的时候，没有ground truth轨迹，只能在测试一开始将对话历史输入进去，中间过程不再对话。

3.1 AVDN

任务目标是让agent根据对话历史中的指令预测一个引导至目标区域的导航动作（而不是直接导航到目标区域）。
具体来说，在Ti到$T_{i-1}$这一步，agent预测一个动作${\hat{a}}_j$
输入是（从T=0到T=Ti）对话和一系列的图像${\hat{u}}_0,{\hat{u}}_1,,,,{\hat{u}}_{j-1}>$,
目标区域和当前的导航time step有关，

3.2 AVDN-Full

和AVDN的区别是，AVDN-Full的输入是整个导航对话和视觉内容，agent需要预测一个完整的（从起始点$u_0^0$到目标区域Des）轨迹,

所以，AVDN-Full为agent提供完整的监督，包括了更精确的目的地描述，更长的表达，更复杂的视觉grounding挑战。

3.3 评估指标

SR成功率和SPL（导航轨迹和导航路径长度加权）都是最基本的导航指标。

GOAL progress是对话导航独有的评估指标，用来评估通往目的地进展的距离，其实就是轨迹的欧拉距离减去预测中心到目标区域的距离。

四，模型

不细讲模态的编码方法，重点在于讲解模型预测的输入输出流程，阅读时请结合模型流程图

Response for Q1： 模型的流程，输入输出是什么

多模态编码

输入来自三个模态，无人机接收到的方向，图像和历史对话。
起始的时候，接收整个对话历史，包含question和指令。
在每个时间步，之前的方向和图像都被输入到模型中。其中，使用一种卫星图像的预训练模型提取图像编码，整个模型总体上和ET（21年提出的室内导航方法）类似。
多模态的总体输入输出可以表示为
{ z 1 : L l , z 1 : t v , z 1 : t x } = F M T ( { z 1 : L l , z 1 : t v , z 1 : t x } ) \{z_{1:L}^l, z_{1:t}^v, z_{1:t}^x \} = F_{MT}(\{ z_{1:L}^l, z_{1:t}^v, z_{1:t}^x\}) {z1:Ll​,z1:tv​,z1:tx​}=FMT​({z1:Ll​,z1:tv​,z1:tx​})
这里的输出不是最终的预测结果，而是一种融合跨模态特征表示。

至于导航进度$\hat{g}$，用于决定何时停止。如果导航进度大于阈值，无人机将结束导航，不执行预测waypoint的动作

导航预测和waypoint控制

导航输出是
( w ^ , g ^ ) = F N D ( { z 1 : L l , z 1 : t v , z 1 : t x } ) (\hat{w},\hat{g})=F_{ND}(\{z_{1:L}^l, z_{1:t}^v, z_{1:t}^x \}) (w^,g^​)=FND​({z1:Ll​,z1:tv​,z1:tx​})
其中，$\hat{w}$是一个3D坐标（x,y,h）x,y表示位置，h表示高度。
预测的waypoint也控制着无人机的方向，方向朝着移动的方向。因此，$\hat{w}$也控制着无人机的移动，下一个视图中心，宽度和旋转由$\hat{w}$决定。

人类注意力预测（human attention predication）

Q 6：人类注意力是怎么得到的？怎么使用的？
使用$z_{1:t}^v$作为输入，编码后预测一个和图像维度大小相同的mask，值越大表示越关注该区域。

Training

首先训练AVDN任务，再训练AVDN-Full任务
waypoint（$\hat{w}$）和导航进程（$\hat{g}$）预测使用下面公式训练

人类注意力预测使用下面公式训练：

其中，P是预测的human attention mask，Q是ground truth mask

五，实验结果

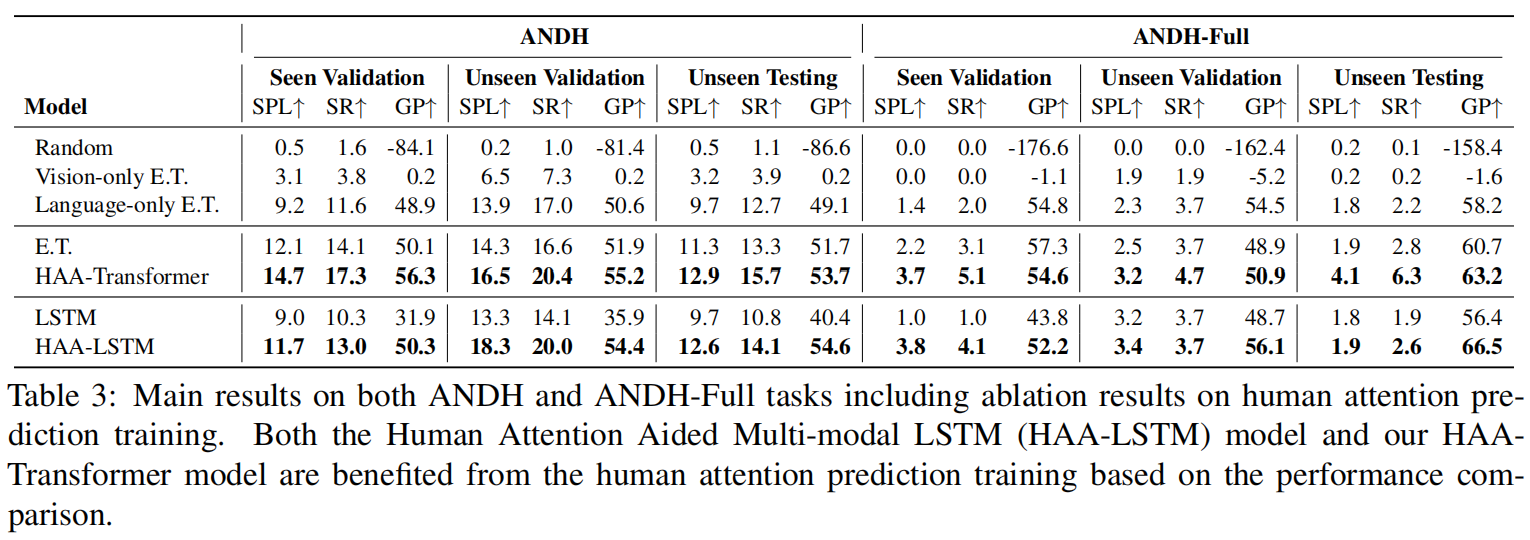

在AVDN和AVDN-Full上的预测结果

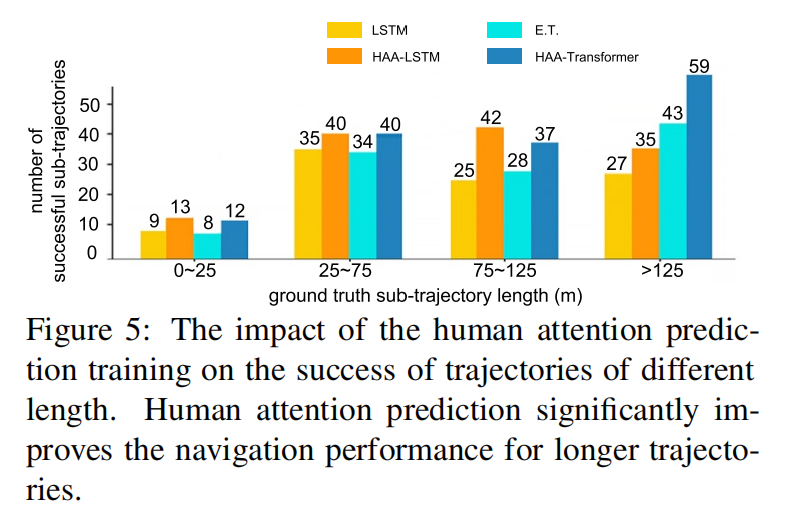

实验还证明了，注意力预测有助于最终的导航成功率

Q 6：任务的局限性是什么？
文中指出的任务局限性在于隐私泄露
