计算机网络基础——实验一：PacketTracer基本使用

实验目的要求：
掌握Cisco Packet Tracer软件的使用方法
实验内容和步骤
1.内容:在Cisco Packet Tracer中用HUB组建局域网，利用PING命令检测机器的互通性。
一、实验设备
集线器（HUB）一台，工作站PC三台，直连电缆三条。
二、实验环境

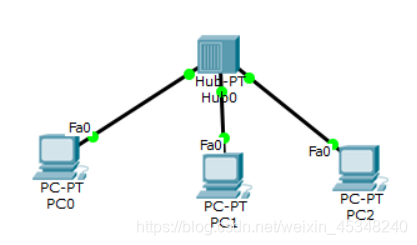

实验环境如图1-1所示。

图1-1 实验环境
2.步骤:

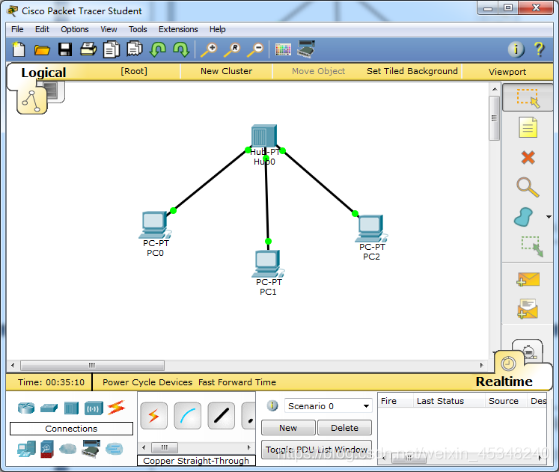

1、运行Cisco Packet Tracer软件，在逻辑工作区放入一台集线器（HUB）和三台终端设备PC，用直连线（Copper Straight-Through）按下图将HUB和PC工作站连接起来，HUB端接Port口，PC端分别接以太网（Fastethernet）口。

2、分别点击各工作站PC，进入其配置窗口，选择桌面（Desktop）项，选择运行IP地址配置（IP Configuration），设置IP地址和子网掩码分别为
PC0：192.168.0.1，255.255.255.0；
PC1：192.168.0.2，255.255.255.0；
PC2：192.168.0.3，255.255.255.0。

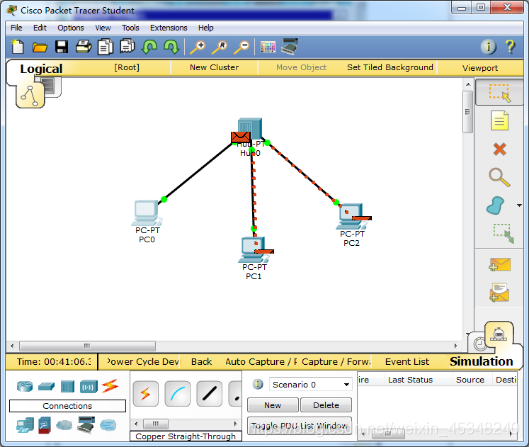

3、点击Cisco Packet Tracer软件右下方的仿真模式（Simulation Mode）按钮，如图1-2所示。将Cisco Packet Tracer的工作状态由实时模式（Realtime）转换为仿真模式（Simulation）。

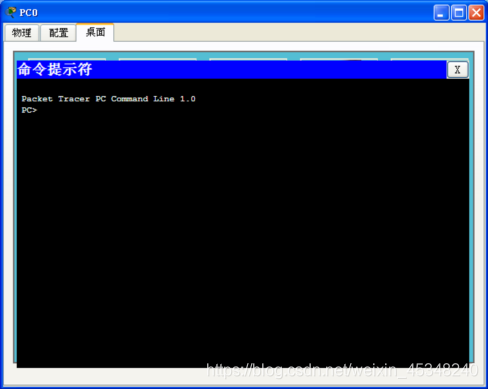

4、点击PC0进入配置窗口，选择桌面（Desktop）项，选择运行命令提示符（Command Prompt），如图1-3所示。

图1-3 进入PC配置窗口

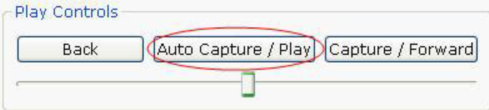

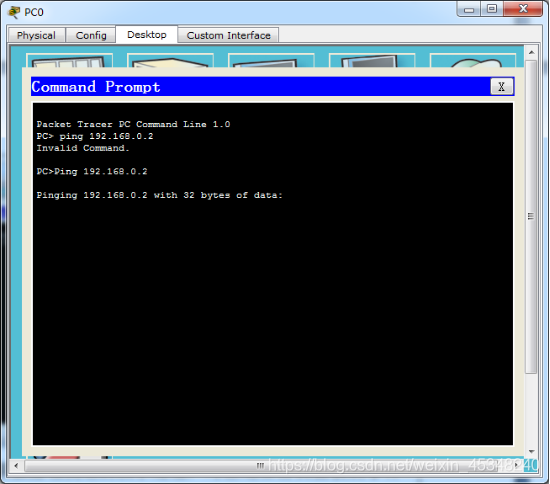

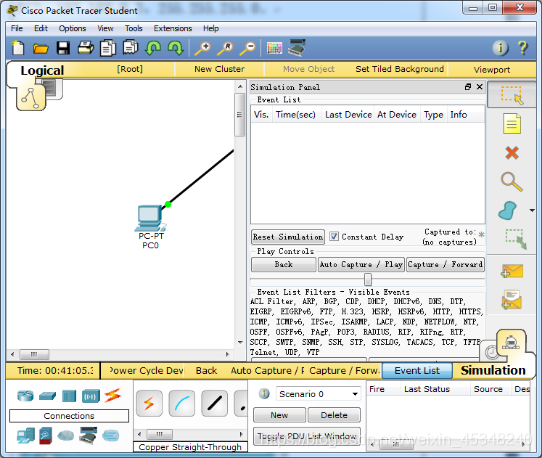

5、在上述DOS命令行窗口中，输入Ping 192.168.0.2命令，回车运行。然后在仿真面板(Simulation Panel)中点击自动捕获/播放（Auto Capture/Play）按钮，如图1-4所示。

图1-4 点击自动抓取/运行按钮

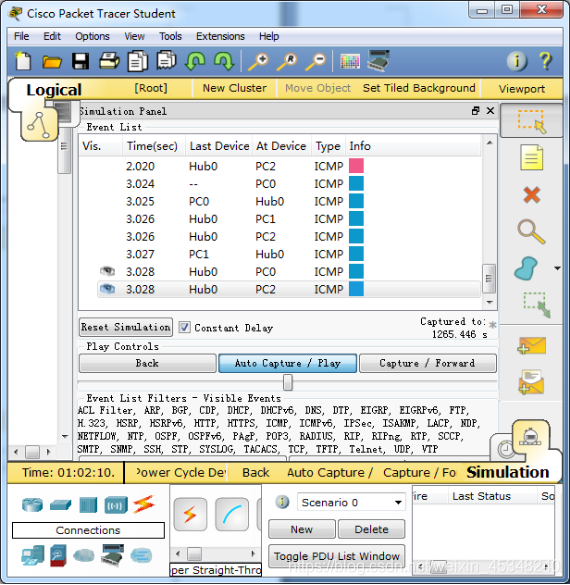

6、观察数据包发送的演示过程，对应地在仿真面板的事件列表（Event List）中观察数据包的类型。
