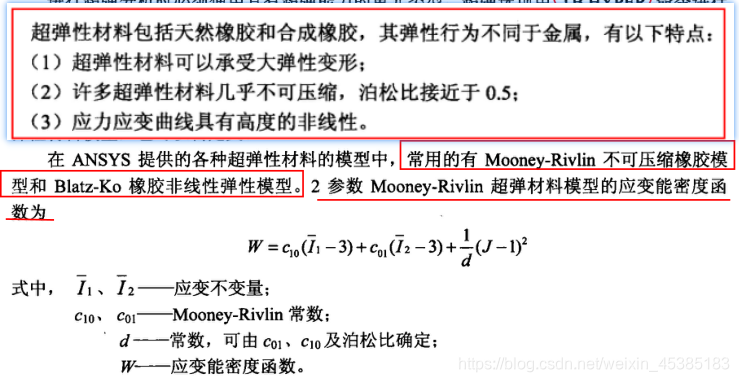

超弹性材料的一些知识
-
单元类型有三种,平面单元(平面模型用),接触面单元,目标面单元(contac里)
-
定义两个材料模型,一个材料模型为超弹性材料,用于缓冲垫,一种材料模型为钢,用于钢球。
-

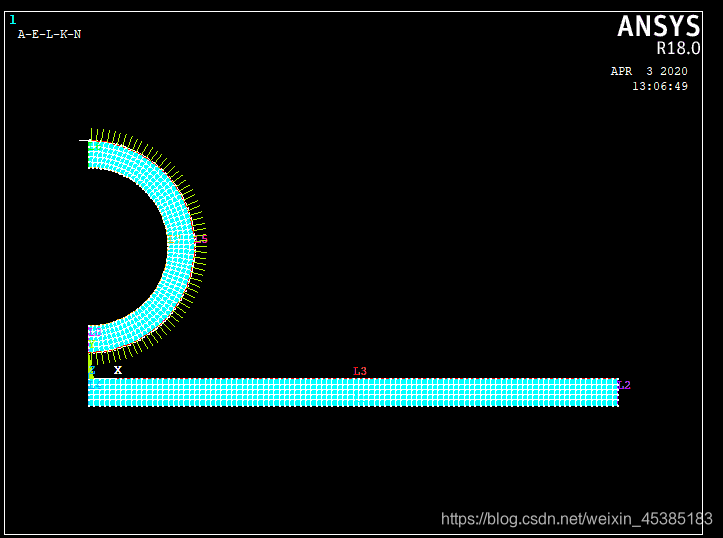

创建有限元模型,注意正确分配材料。根据单元类型,创建缓冲垫上边沿为接触单元,圆弧外圈是目标单元。
-
选择分析类型为瞬态动力学分析,施加约束,重力载荷,设定初速度。
-
确定载荷步时间和时间步长,打开阶跃载荷,打开自动时间步长,打开大变形选项,激活线性搜索。确定数据库和结果中包含的内容。
-

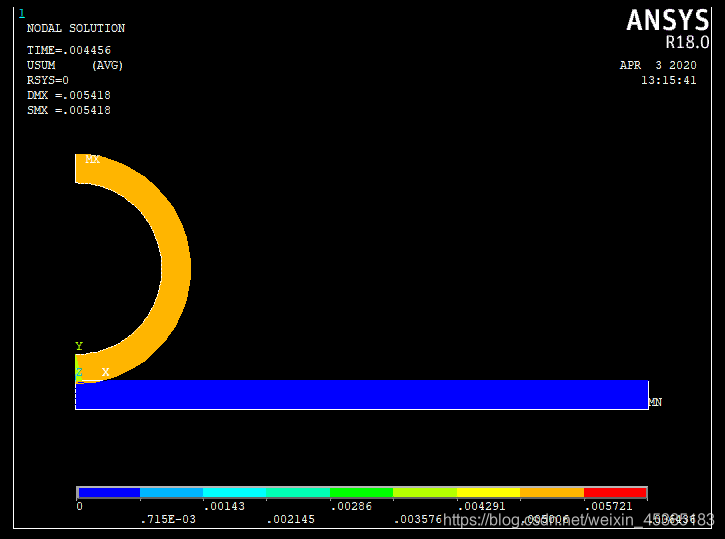

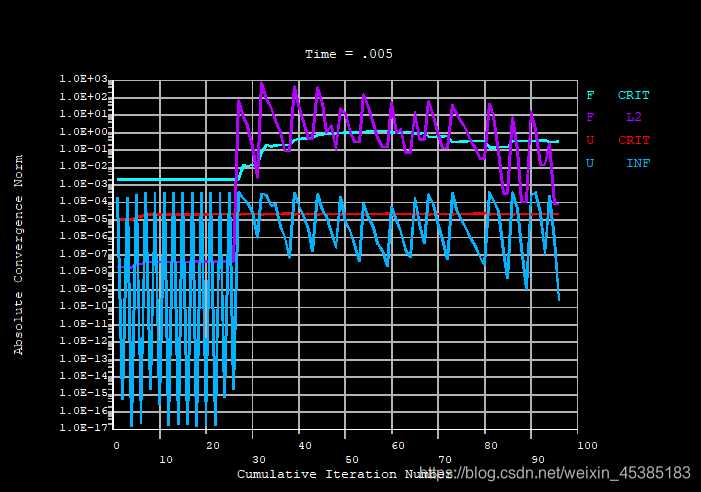

求解,观察动画。over time
-
定义变量,变量类型是element result。
-

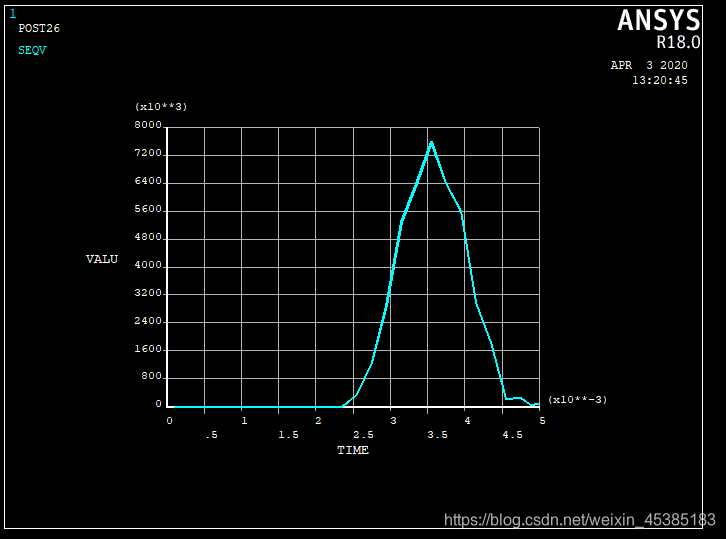

曲线显示变量。
