Altium Designer 18中的PCB Editor–Board Insight Modes

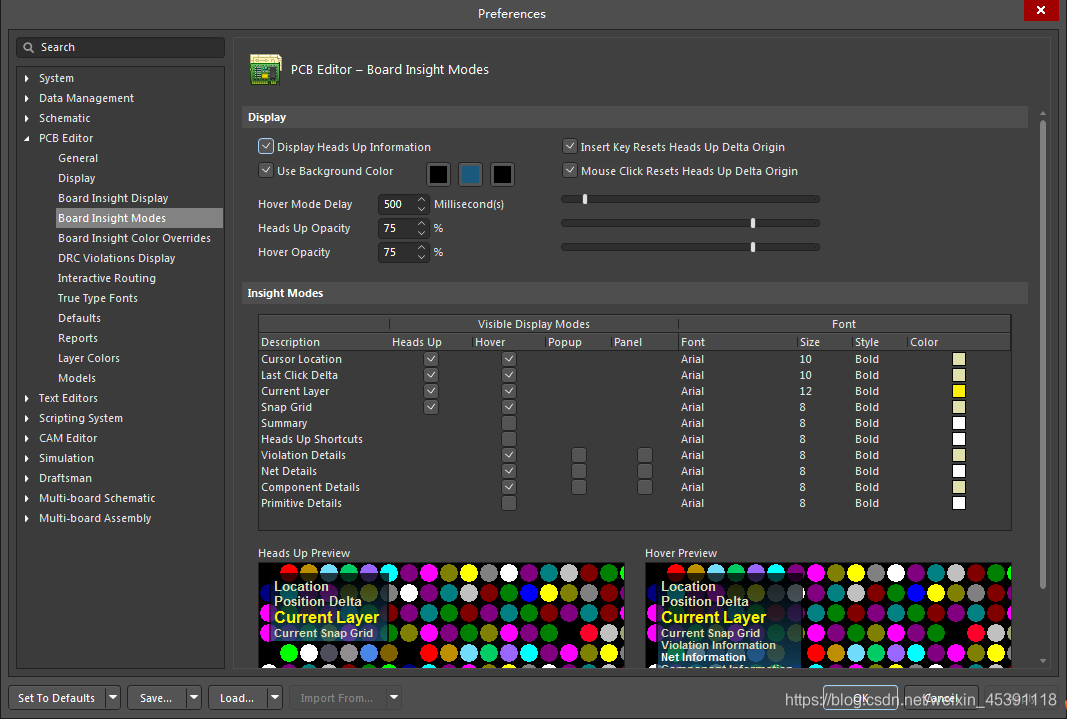

PCB Editor–Board Insight Modes（PCB编辑器–板细节模式）是Altium Designer 18中“Preferences”对话框第四项功能的第四个页面，如下图所示。



Summary摘要

顾名思义，“首选项”对话框的“PCB编辑器–板细节模式”页面提供了许多与PCB工作区中板细节功能相关的控件。

Options/Controls选项/控件

Display显示

Display Heads Up Information-启用此选项可打开抬头显示器。显示的信息通常位于状态栏中，例如网格坐标，图层，尺寸和动作。您现在可以抬起头来在工作区中看到此信息，而无需查看状态栏中的信息。

Use Background Color-启用此选项，以便以透明的背景显示抬头信息。

Insert Key Resets Heads Up Delta Origin-按下插入键时，启用此选项可将当前光标位置的增量原点重设为0、0。可以从抬头显示（Shift + D）中显示光标从增量原点移动的水平和垂直距离。
