本文记录了Altium Designer/AD 17中的PCB绘制界面推荐设置，使用该推荐设置可以在一定程度上提高绘制PCB的效率。
其中被小红框选中的选项建议开启。

文章目录

通用设置

在这里插入图片描述

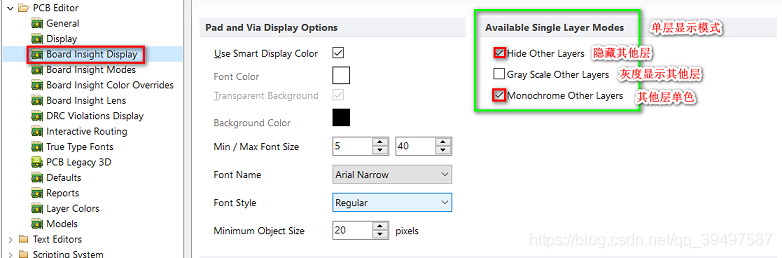

单层显示模式设置

在这里插入图片描述
注：切换单层显示模式的快捷键为：shift+s

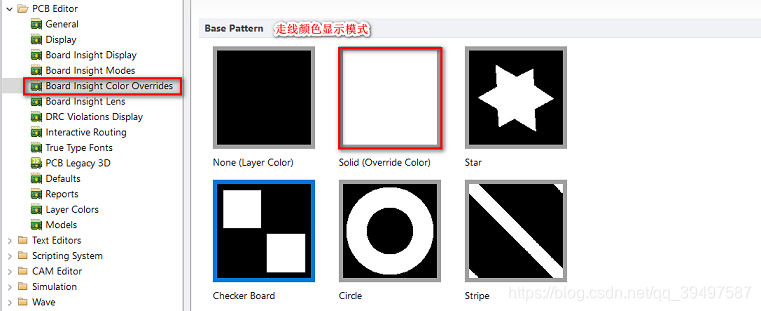

走线/Track颜色显示模式

在这里插入图片描述

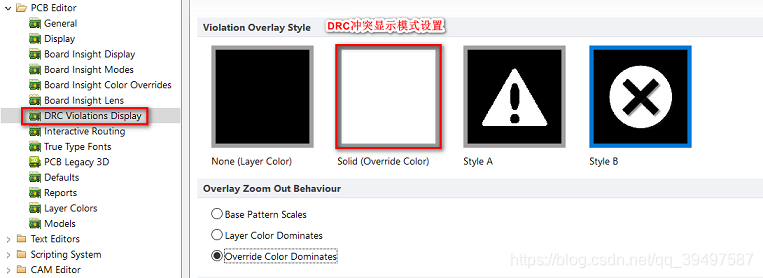

DRC冲突显示模式

在这里插入图片描述

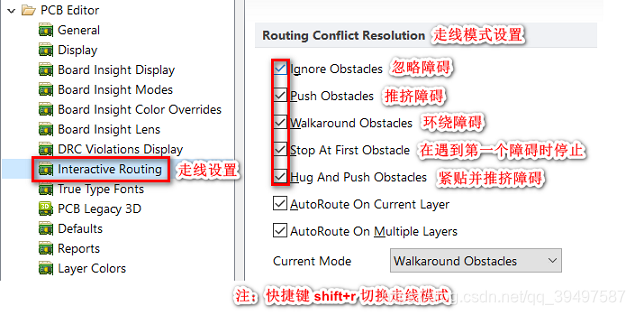

走线模式设置

在这里插入图片描述

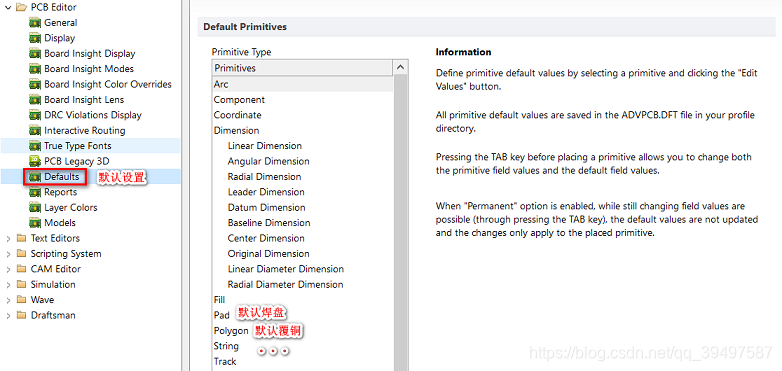

默认设置

在这里插入图片描述

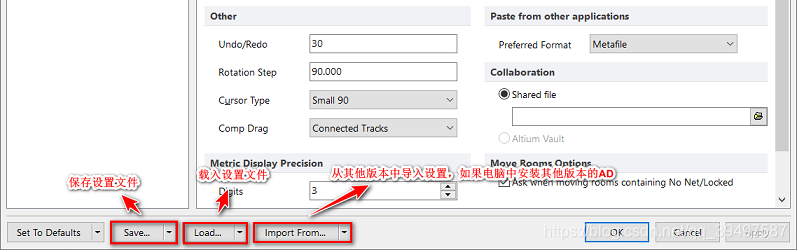

载出/载入"设置"功能

在这里插入图片描述

Altium Designer 18中的PCB Editor–Board Insight Display
