商户绑卡银行卡流程设计优化

一、背景

历史商户系统，断断续续经过好多人开发，商户绑卡流程数据好多地方不同步。
商户绑卡会调用支付平台进行绑卡，但是历史平台将数据留存了一份，所以目前现状，商户平台维护一份数据，支付平台维护一份数据，可能导致数据不一致。
按照域的划分，银行卡数据应该放在支付平台，商户不应该维护一份银行卡数据，已现有基础进行了梳理和优化，增加绑卡流水概念，后续商户平台只留银行卡绑卡流水数据。

二、数据库改造

2.1 数据库

因为有上层业务，直接依赖商户平台存的银行卡数据，所以目前商户历史银行卡表做对支付平台数据同步，后续推动业务切至支付平台接口能力。
增加商户绑定非同名审批流程，则商户如果需要绑定不是自己商户名的银行卡需要进行审批（财务要求）。

• 商户银行卡表：历史表，目前做支付数据同步，少量的业务依赖商户数据。
• 绑卡流水表：记录每次操作流水，目前操作类型有-绑卡、删除、解绑
• 审批记录表：记录每次发起的审批流程。

2.2 状态流转

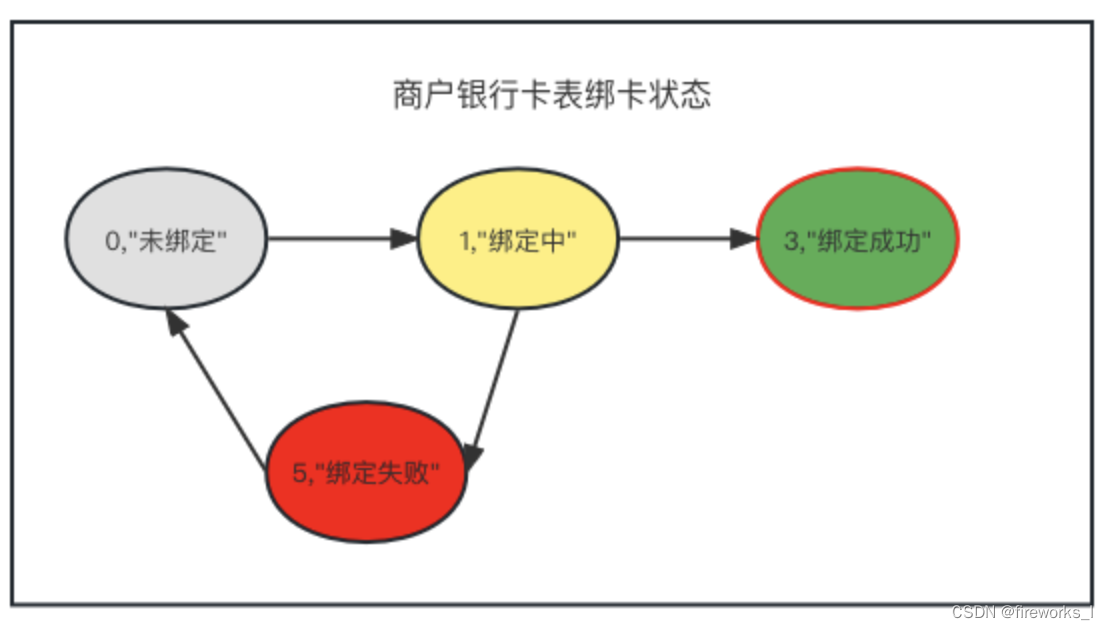

2.2.1 银行卡表状态流转图

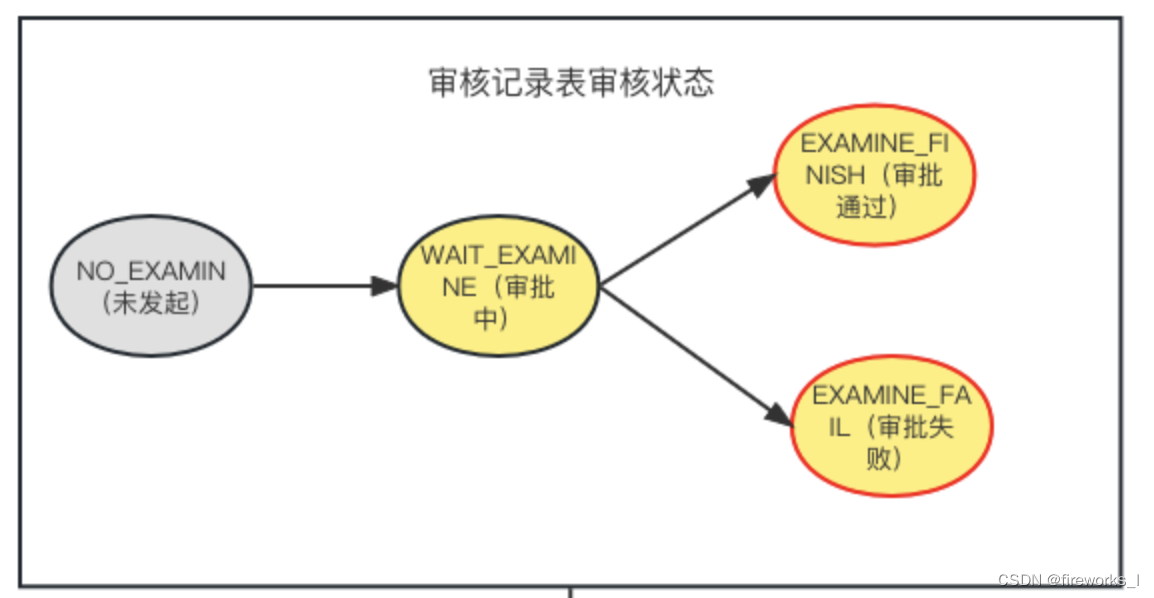

2.2.2 审核记录表状态流转图

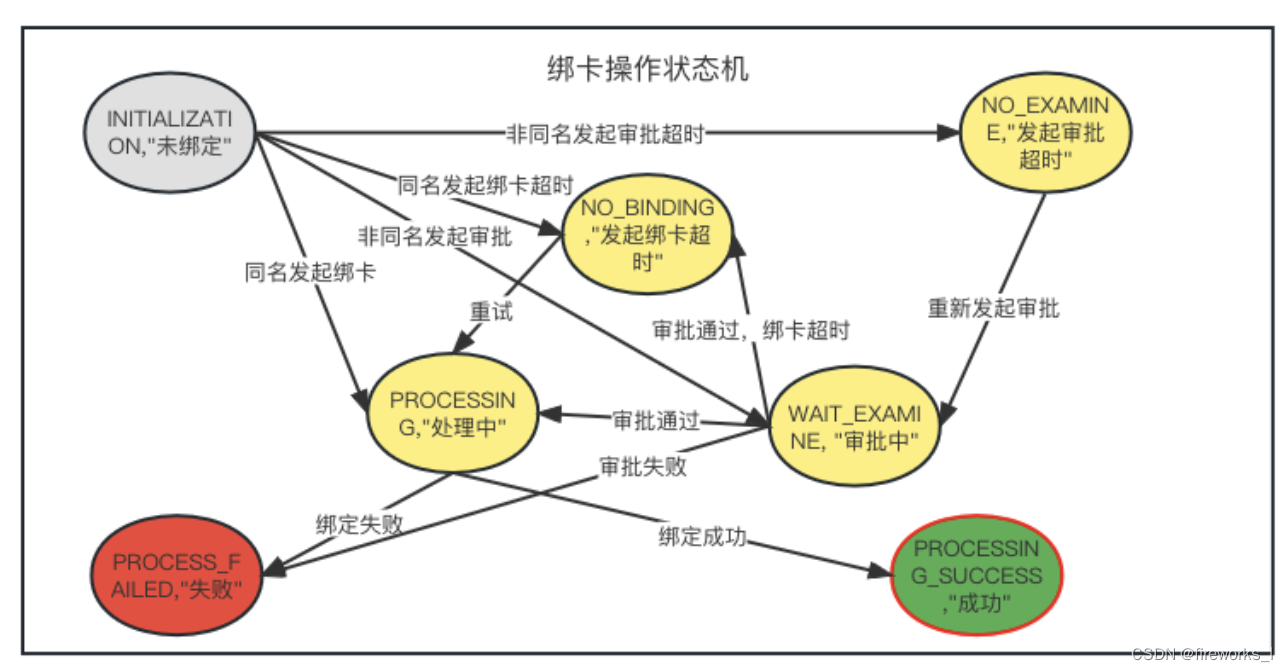

2.2.3 流水表状态流转图

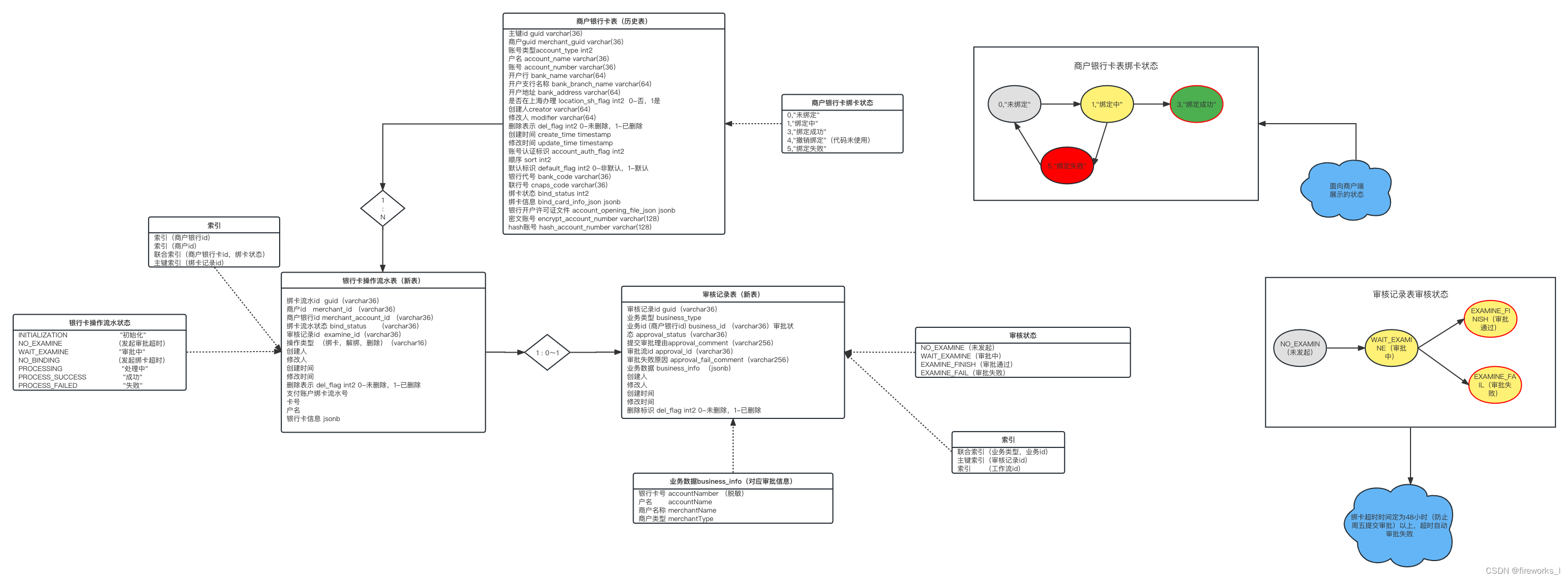

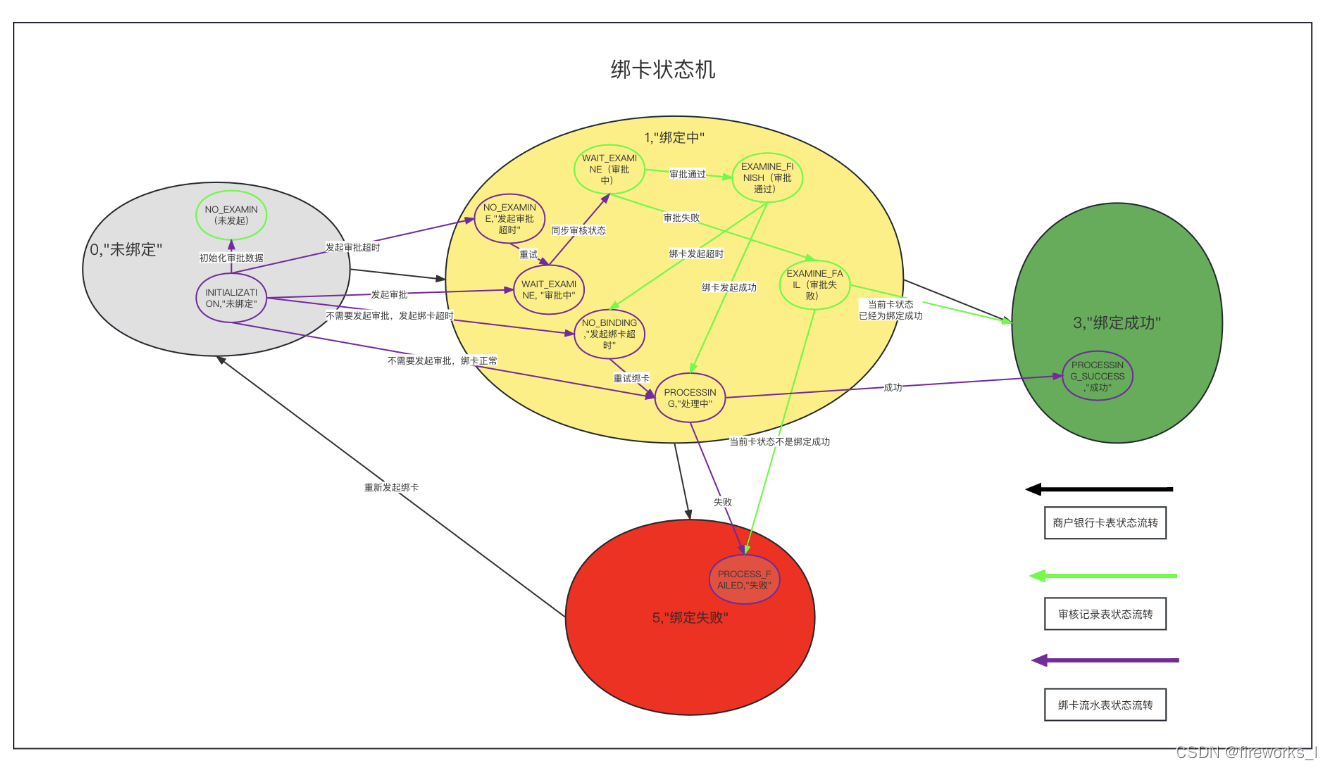

2.2.4 整体状态流转图

三、流程改造

四、效果

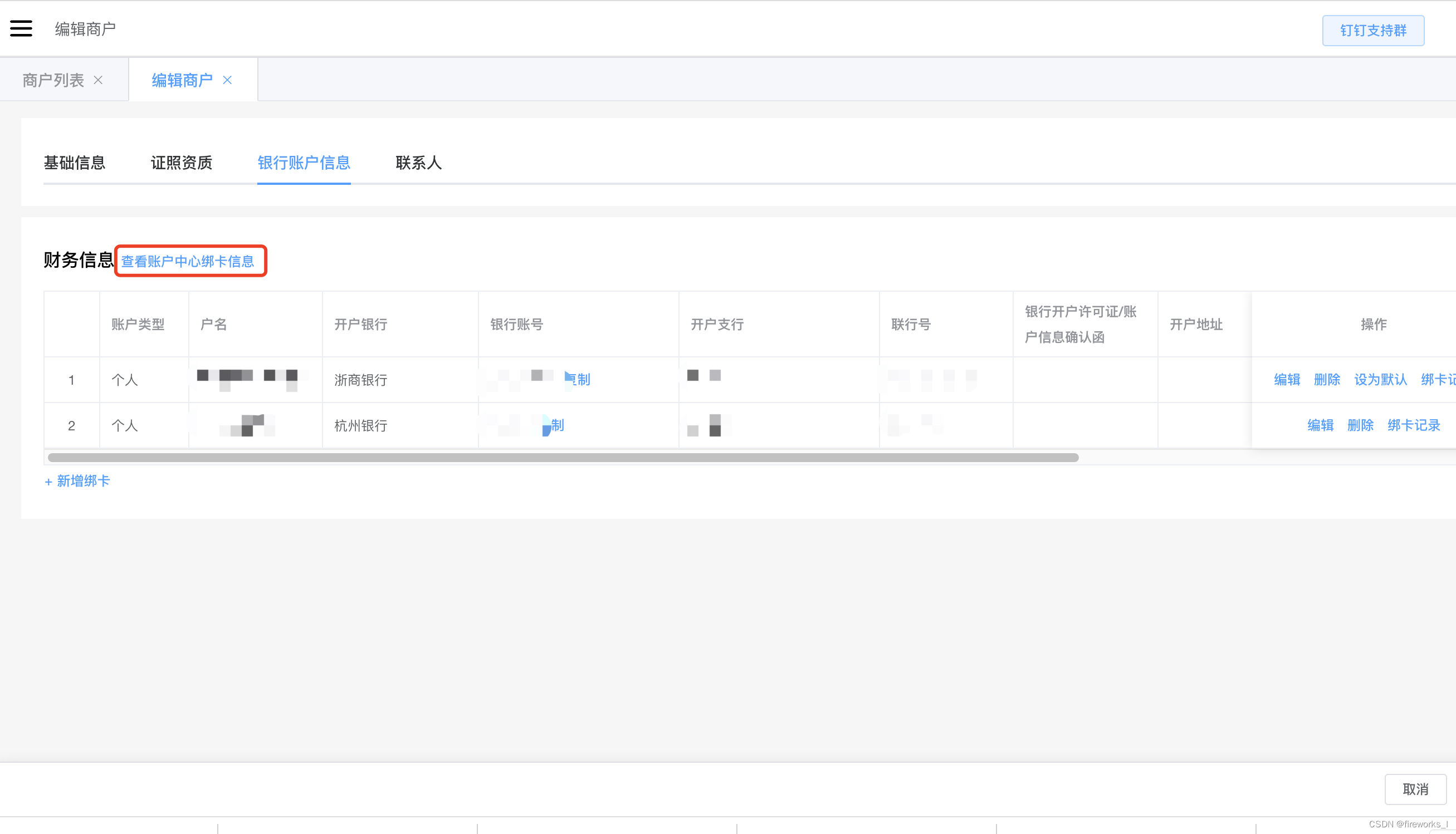

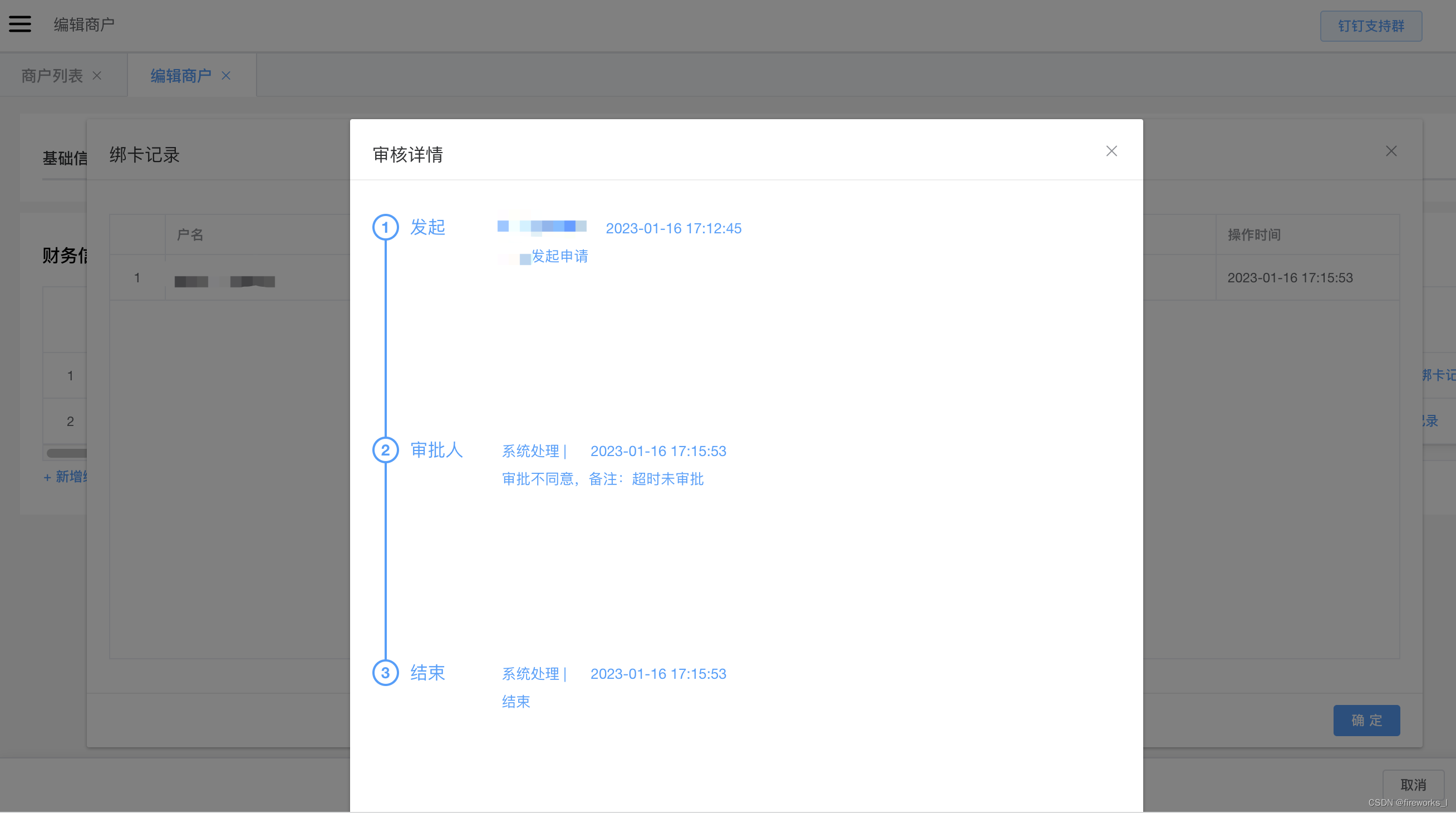

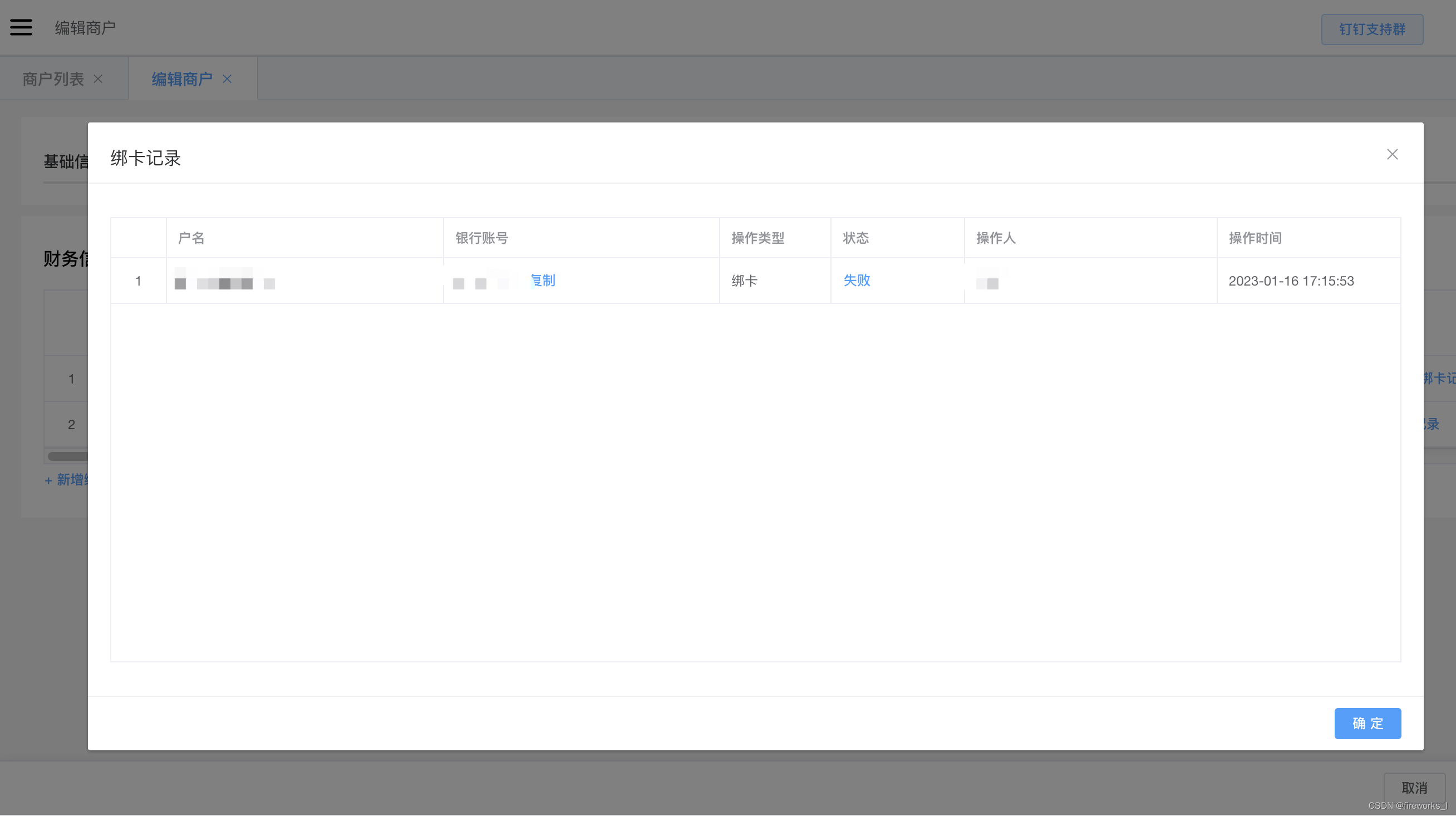

这里简单展示下后台入口，将商户平台数据和支付平台数据，在后台展示，可进行操作，查看对应的日志。历史商户绑卡数据有待回刷至支付平台。
