基于QT的CAN通讯数据实时波形显示（连载五）========“CAN帧的处理”

本文链接：https://blog.csdn.net/weixin_45426095/article/details/110810225

前述工作：

前期完成：（1）正确接收can帧并显示；（2）每次接收55个。

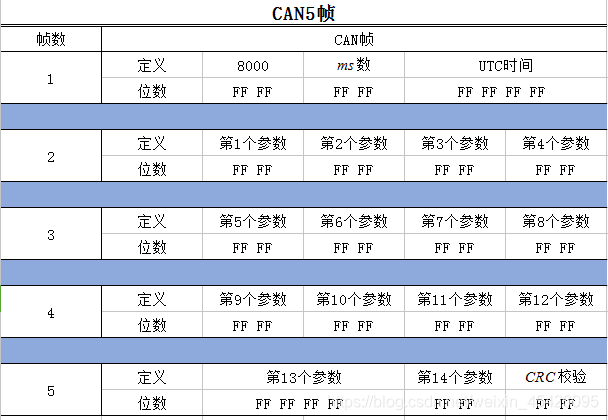

通讯协议：CAN帧通讯协议如下图所示，8000为报头（后面数据不可能出现8000，所以以此为报头），10ms发送5帧（5帧为一个数据帧包）。由于仅仅显示波形，所以只有14个具体参数需要处理。QT程序定时器100ms执行一次receive函数。接收到55个左右（非完整的数据帧包）。

处理要求：（1）将10ms，20ms到1000ms的数据帧包的每个参数放入对应的数组中，即第1个参数放入第1个数组，第2个参数放入第2个数组，，，一共14个数组。每个数组存放1s的数据，即100个数。（2）依数据第1帧中的ms数作为x轴，以1s存放的100个数作为y轴，进行绘图，即每秒绘制的曲线包含100个点。另第1个参数、第2个参数和第3个参数的曲线放入一个图表中，第4个参数、第5个参数和第6个参数的曲线放入一个图表中，第7个参数、第8个参数和第9个参数的曲线放入一个图表中，第10个参数、第11个参数和第12个参数的曲线放入一个图表中，第13个参数和第14个参数放入一个图表中，共5个图表，14条曲线。

处理估计难点：（1）接收到的第1帧数据不一定为含有报头的帧。（2）接收的55帧左右的最后1帧不一定为CRC校验帧。（3）由于（2）的原因，头一帧的尾和后一帧的头的数据帧需要连接起来。

第一部分：处理方法选取

处理方法考虑到有3种：

题外注：周末两天一直在考虑CAN帧的处理方法与逻辑，基本方法就几种，但是其中的逻辑有的就是想不明白，想着想着就断了，甚至有的就走不通。白天想，夜里想，脑子里一直在转着处理逻辑。明白了为啥码农的头发会变少了，估计都是一天24小时转没的。本来是搞电力电子与电力传动的，结果慢慢走上了程序员的道路，并且越走越远，想着能慢慢回头，编程序这东西太累人了。以前编代码也是这种情况，晚上睡不着觉，脑子里一直转程序，转不明白的话就是睡不着。现在也慢慢的放开了，转不了就慢慢的转，也不是个急功夫。有些轮子可以直接拿过来，但是有些轮子必须自己造，这个是避免不了的。本来想着做出来一个牛b的程序，什么功能都能具有，包含什么错误帧判断啥的，最后还是决定放弃了。程序只要满足自己的要求就行，方法用啥都行。性能方面只要没要求，可以用最笨的方法去实现，如果性能需要提高了，再说提高性能的事。做程序最怕好大喜功，贪多嚼不烂的。做程序的底线是功能满足并且不出错，特别是自己用的软件时。不用考虑太多，考虑太多就麻烦了（当然如果不考虑会发生危险就另说了）。比如现在做的CAN帧显示，错与不错都仅仅是个显示问题，可以不用考虑那么多，在做之后去找bug，可以去快速迭代，完善程序。比如以前做的控制继电器、断路器的大功率设备，合上开关就有可能炸管子的，这时必须把所有的逻辑考虑全面，一个逻辑问题都不能放过。具体问题具体分析。做逻辑很累，想不明白的时候更累。安慰自己一下：慢慢想就好。

第一种方法

采用和《QT串口动态实时显示大量数据波形曲线（一）》中一致的数据处理方法。每次接收帧数包包含帧数个数整数倍的数据。1个帧数包包含5帧，所以每次接收10帧或者20帧，或者50帧。这时需要改变ReceiveNum = VCI_Receive(nDeviceType,nDeviceInd,nCANInd,Receive,100,400)函数的100。这里改变100等于50，每次接收的最大帧数为50个。然后将第二次接收到的50帧接到前50帧后面。为了解决末尾帧不是帧包最后一帧的问题，这样做造成的后果为：第二次接收到50帧之后才能处理前面的50帧，画出曲线的时间延迟了500ms。这里感觉不太满足要求，所以将50减小，比如改为10帧。这样就能将时间延迟减小为10ms。此时又存在一个问题，时间定时器必须10ms进入receive函数一次。QT中的定时器和单片机不一样的地方就在这里：单片机中断为强制进入中断程序，即：程序执行完成与否不影响中断程序的入口执行。没有执行的程序将不再执行，所以如果定时器中断里的执行时间比较长的话，后面的程序将不再执行。比如时间定时器中断为10ms一次，那定时器里面的程序需要15ms执行完毕，程序肯定会10ms从程序头开始执行，后5ms就不会执行。而QT中为程序执行完之后再从程序头开始执行。所以当程序执行时间长时，定时器不再是10ms一次（测试过）。考虑到后面程序还存在画图程序，同时又不用线程这样的好东西（主要是还不会），10ms的时间定时器肯定不会10ms执行，这样can的缓冲区会存在大量的帧，程序最终将越来越慢。

第二种方法

采用经典的FIFO方式。将ReceiveNum = VCI_Receive(nDeviceType,nDeviceInd,nCANInd,Receive,100,400)中100不变，每次接收55帧左右的帧数。然后采用接收指针和处理指针的方式。

（1）首先取一个大的buffer，比如1200个uint8单元的缓存，存放到1200个时自动从第一个再次开始存储。形成一个环形的buffer。

（2）接收多少个，处理多少个。比如接收53帧数据，那么就处理53帧数据。这时困难就来了，开始时不是帧包的第一帧，即第一帧不是含8000的头帧，需要判断哪一帧是第一帧。一个帧包结束时，不一定是帧包的尾帧，即最后一帧不一定是含CRC校验的帧，所以要处理这次帧和下次帧的结合问题。这两个问题还是比较好处理的地方，另外还有一个问题就是里面的帧怎么取出来，将每个对应的量放在对应参数的缓存里。同时还要保证每个位置都对。如果每个CAN帧都是正确的，不丢帧，这个问题好解决，如果丢帧那就麻烦了，怎么解决丢帧问题。这个逻辑想了两天没有考虑出来。因为一次接收53帧，怎么在不知道帧包是否完整，53帧帧尾是哪帧，怎么和后面的50多帧连接起来的情况下，判断一个帧包，并将里面的对应数据放到固定的数组缓存里。所以最后此种方法也放弃了。

第三种方法

最终在凌晨想出来最好的方法，既能考虑到第一次接收的第一帧不一定为8000头帧的情况，又方便两次接收帧相互连接，还能判断出来每次的帧正确与否的方法。先看CAN帧的接收程序：

    ReceiveNum = VCI_Receive(nDeviceType,nDeviceInd,nCANInd,Receive,100,400);
    if(ReceiveNum>0)
    {
        for (int i = 0; i < ReceiveNum; i++)
        {
            CANID = Receive[i].ID;
            for (int j = 0; j < 8; j++)
            {
               gnDataBuffer[j] = Receive[i].Data[j];
            }
        }
    }

假设ReceiveNum等于1，按照程序中逻辑，仅仅接收1帧，此时1帧的8个uint8放入buffer中。如果接收更多时，假设ReceiveNum等于2，按照程序中的逻辑，第2帧中的8个uint8将覆盖第1帧放入的8个uint8。即最后只能得到最后一帧的8个uint8。那么逻辑就在这里了，每次判断接收的8个uint8是什么数据。

    ReceiveNum = VCI_Receive(nDeviceType,nDeviceInd,nCANInd,Receive,100,400);
    if(ReceiveNum>0)
    {
        for (int i = 0; i < ReceiveNum; i++)
        {
            CANID = Receive[i].ID;
            for (int j = 0; j < 8; j++)
            {
               gnDataBuffer[j] = Receive[i].Data[j];
            }
        此位置放入数据判断程序，并处理数据。
        }
    }

将数据判断和处理程序放入上面程序中汉字的位置。那么就可以每次接收1帧就判断一次。为了后续程序的编写，将接收到的8个uint8抛出，放入其他线程中（只能学习这个了），然后在其他位置处理和画图。
