STM32嘀嗒定时器——延时函数

一系统Systick定时器

Systick定时器就是系统滴答定时器，一个24 位的倒计数定时器，计到0 时，将从RELOAD 寄存器中自动重装载定时初值。只要不把它在SysTick 控制及状态寄存器中的使能位清除，就永不停息，即使在睡眠模式下也能工作。

在这里我们选用内部时钟源72M，所以SYSTICK的时钟为9M，即SYSTICK定时器以9M的频率递减。

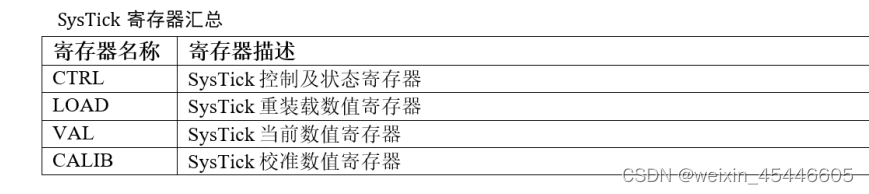

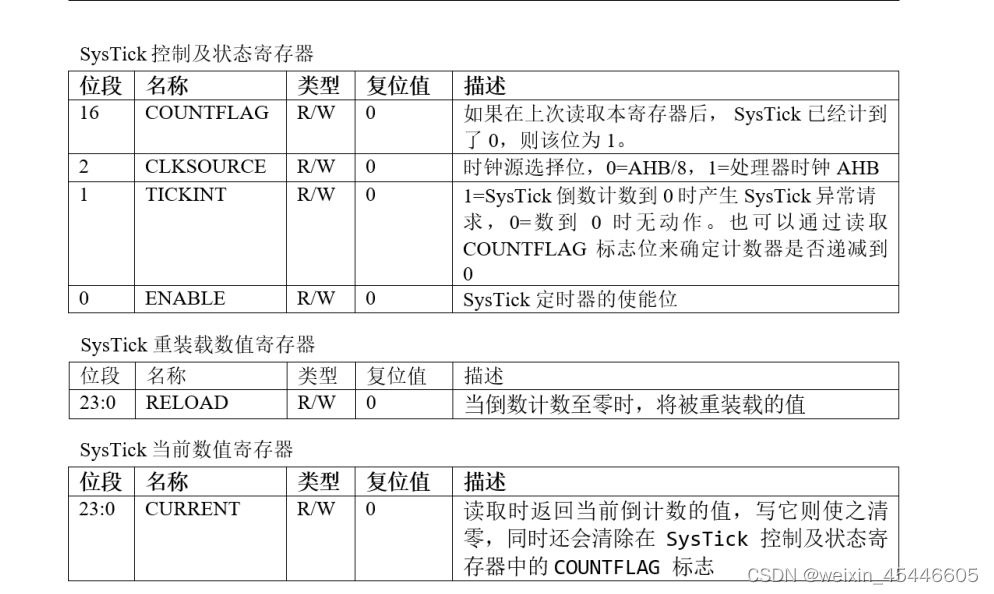

SysTick 主要包含CTRL、LOAD、VAL、CALIB 等4 个寄存器
在这里插入图片描述

二代码配置

Delay.h

#ifndef __DELAY_H__
#define __DELAY_H__

#include "stm32f10x.h"
void delay_init(void) ;
void delay_us(int32_t nus);    //延时n个us
void delay_ms(int16_t nms);    //延时n个ms

 #endif

Delay.c

/* --------------------------------------------------------- */
// 文件名称：delay.c
// 功能描述: SysTick延时函数源文件

/* --------------------------------------------------------- */

#include "delay.h"


static int8_t  fac_us=0;    //us
static int16_t fac_ms=0;    //ms


void delay_init()
{
	SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);//选择外部时钟  HCLK/8

	fac_us=72000000/8000000;						    //为系统时钟的1/8  /* fac_us=SystemCoreClock/8000000;	*/
	fac_ms=(int16_t)fac_us*1000;						//每个ms需要的systick时钟数
}
//延时Nus
void delay_us(int32_t nus)
{
	int32_t temp;
	SysTick->LOAD=nus*fac_us; 							//时间加载
	SysTick->VAL=0x00;        						    //清空计数器
	SysTick->CTRL=0X01;;          	                    //使能，开始计数
	do
	{
		temp=SysTick->CTRL;
	}
	while(temp&0x01&&!(temp&(1<<16)));					//等待时间到达
	 SysTick->CTRL=0x00;       		                    //关闭计数器
	SysTick->VAL =0X00;       							//清空计数器
}

//延时Nms
void delay_ms(int16_t nms)
{
	int32_t temp;
	SysTick->LOAD=(int32_t)nms*fac_ms;					//时间加载(SysTick->LOAD为24bit)
	SysTick->VAL =0x00;           						//清空计数器
	SysTick->CTRL|=0x01 ;                           	//使能，开始计数
	do
	{
		temp=SysTick->CTRL;
	}
	while(temp&0x01&&!(temp&(1<<16)));					//等待时间到达
	 SysTick->CTRL=0x00;       		                    //关闭计数器
	 SysTick->VAL =0X00;       							//清空计数器
}

```此次代码采用为未进入NVIC中断方式，可理解为采用查询方式进行延时
