数据处理-DInSAR

SNAP

snap解缠前

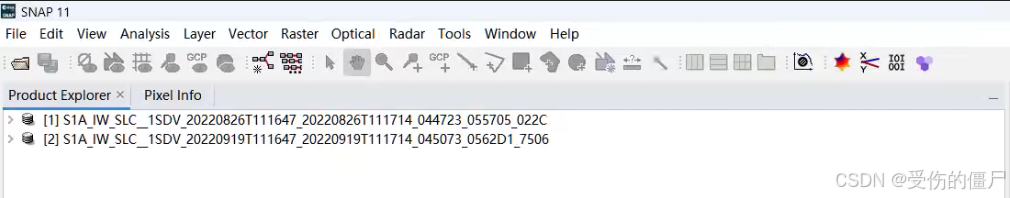

数据准备

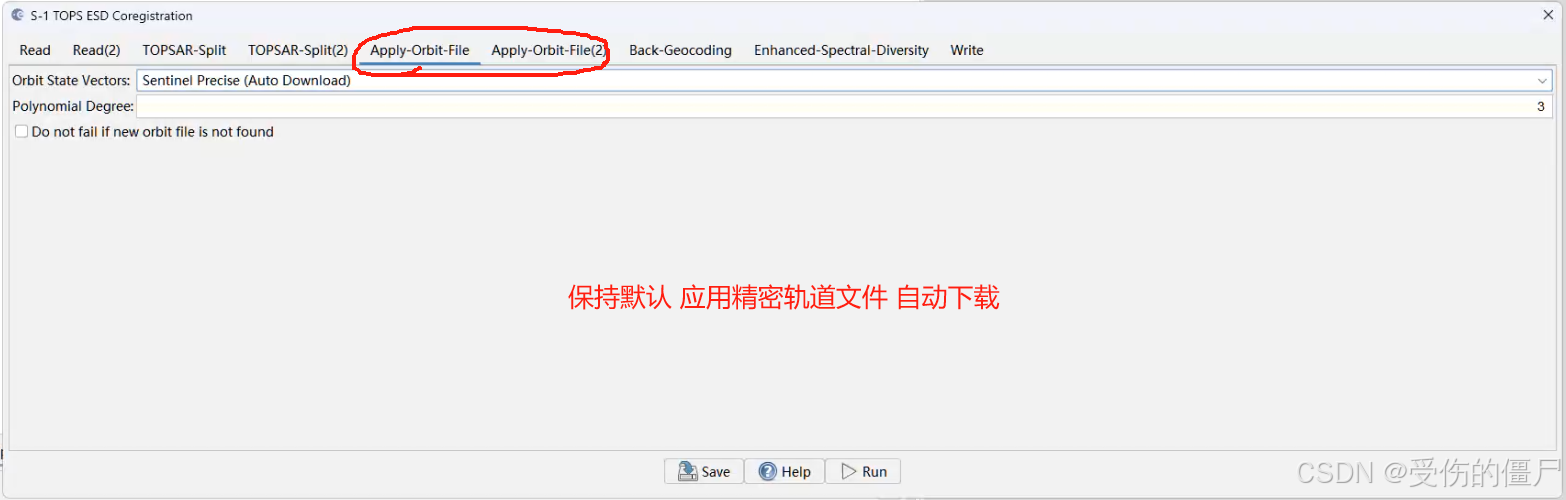

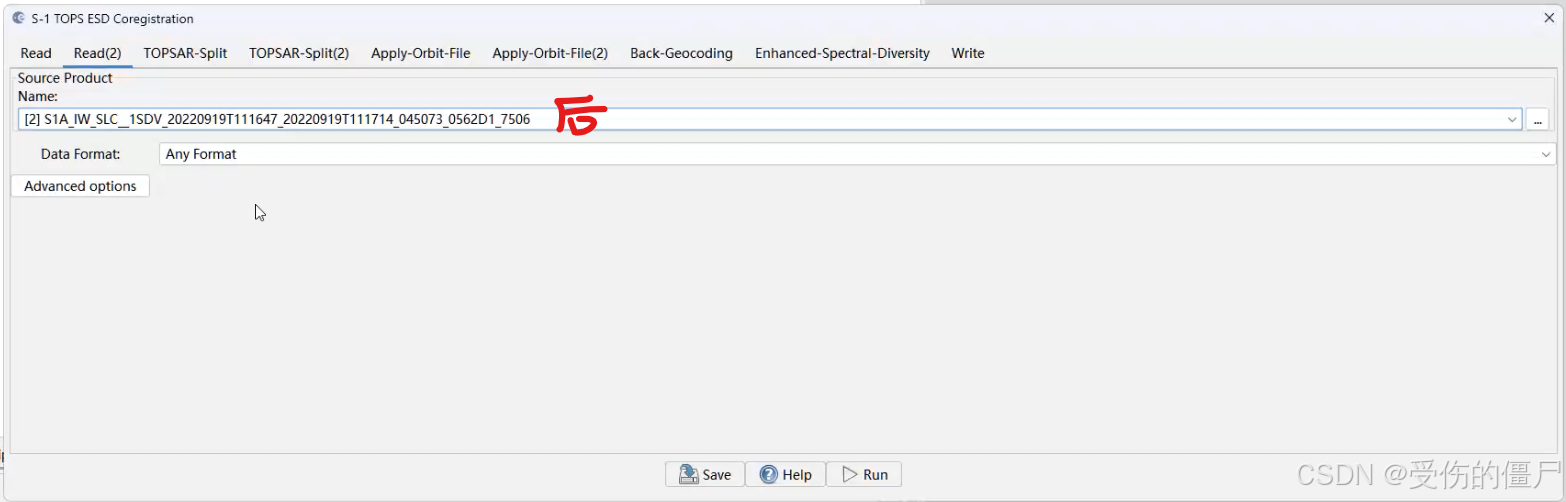

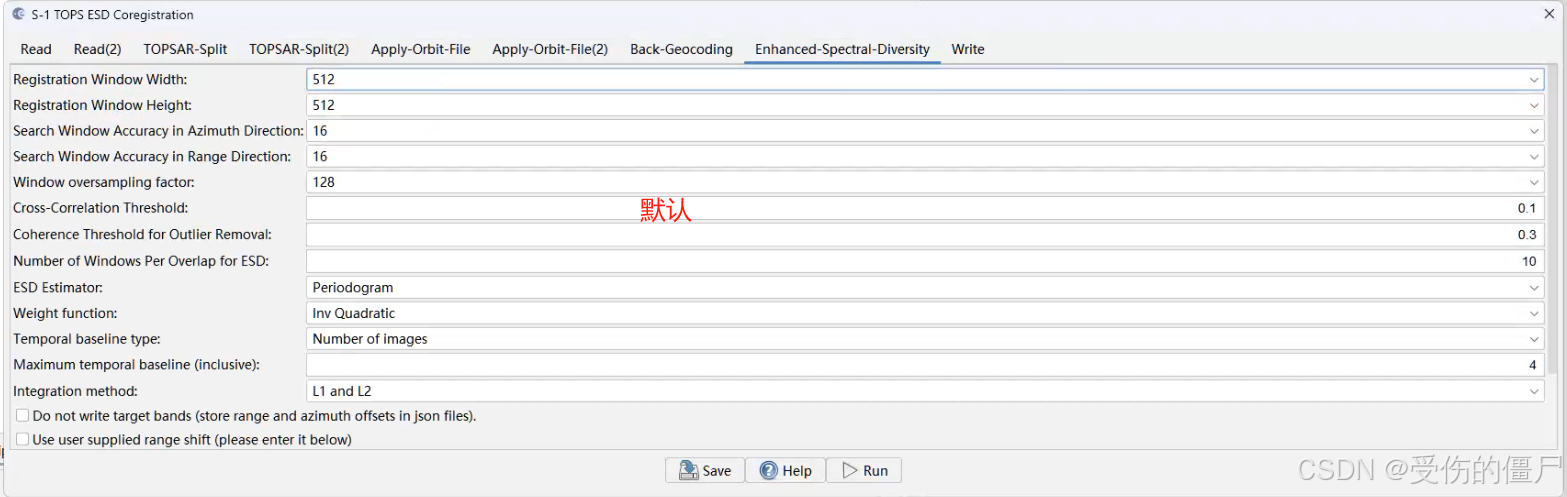

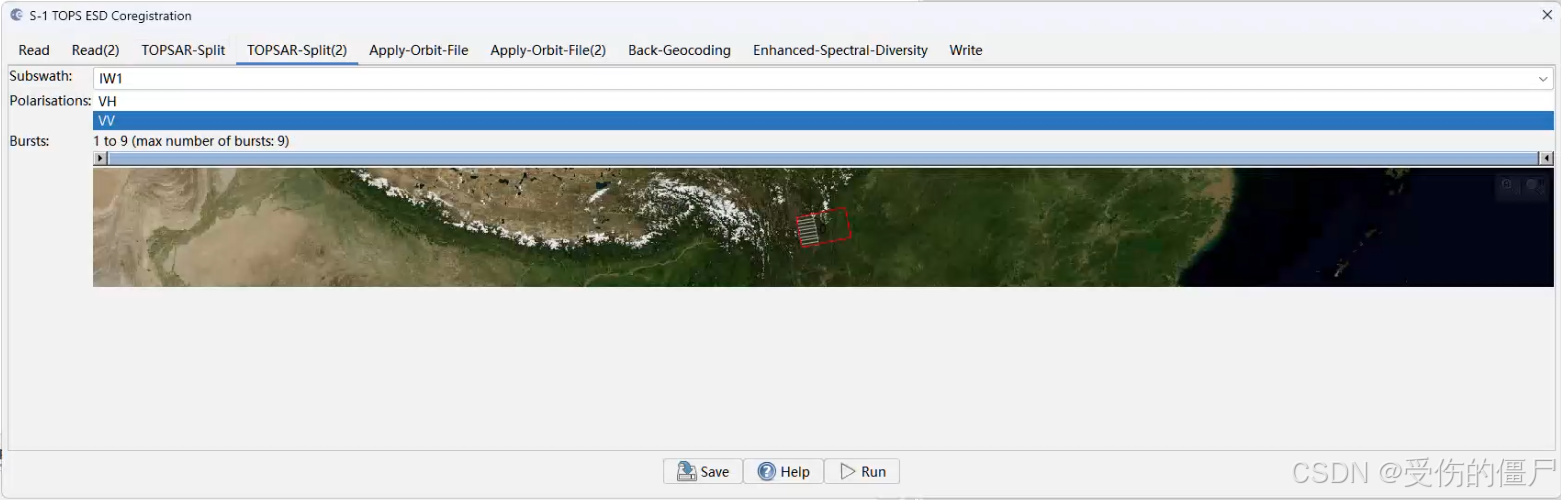

S-1 TOPS Coregistration with ESD

Rader/Coregistration/S1 TOPS Coregistration/S-1 TOPS Coregistration with ESD

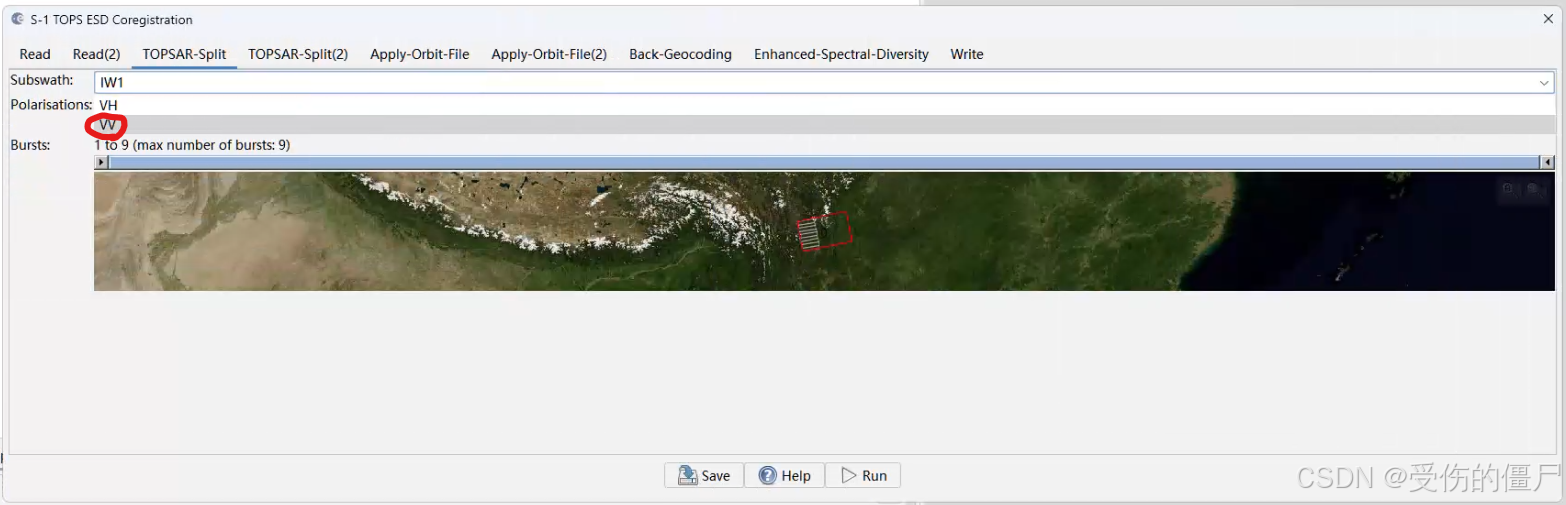

以上步骤IW1、IW2、IW3做三次

IW模式下的子波束
IW模式特点
IW 模式通过TOPSAR（Terrain Observation with Progressive Scans SAR）技术工作，将覆盖范围分为多个子波束，每个子波束具有不同的观测范围和入射角范围，分别称为 IW1、IW2 和 IW3。
IW 模式的总覆盖宽度约为 250公里。
每个子波束覆盖宽度约为 80-100公里。
子波束的分辨率在5×20米（方位向×距离向）。
IW1、IW2、IW3 的定义
IW1：靠近雷达视场的内侧区域，入射角最小（一般约为29°-34°）。
IW2：雷达视场的中间区域，入射角适中（一般约为34°-41°）。
IW3：靠近雷达视场外侧区域，入射角最大（一般约为41°-46°）。
这些子波束共同构成了 IW 模式的完整影像覆盖范围。

Merge

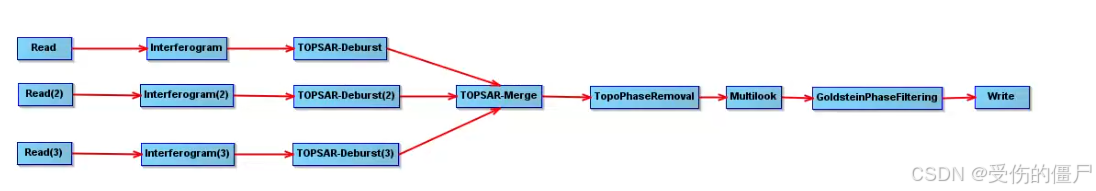

Tools/GraphBuilder

干涉Interferogram只去除平地相位不去DEM

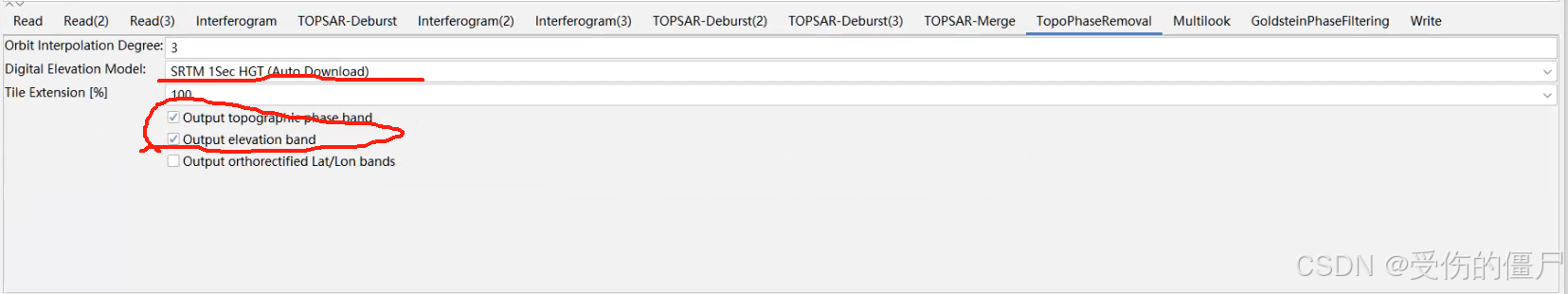

TopePhaseRemoval

这里用1 sec hgt去

Multilook

关注小区域的形变，地面塌陷等41
大范围地震等82

GoldenPhaseFilttering

64
nomask效果好点

小区域小滤波32
大区域大范围地震等大滤波128

snaphu解缠

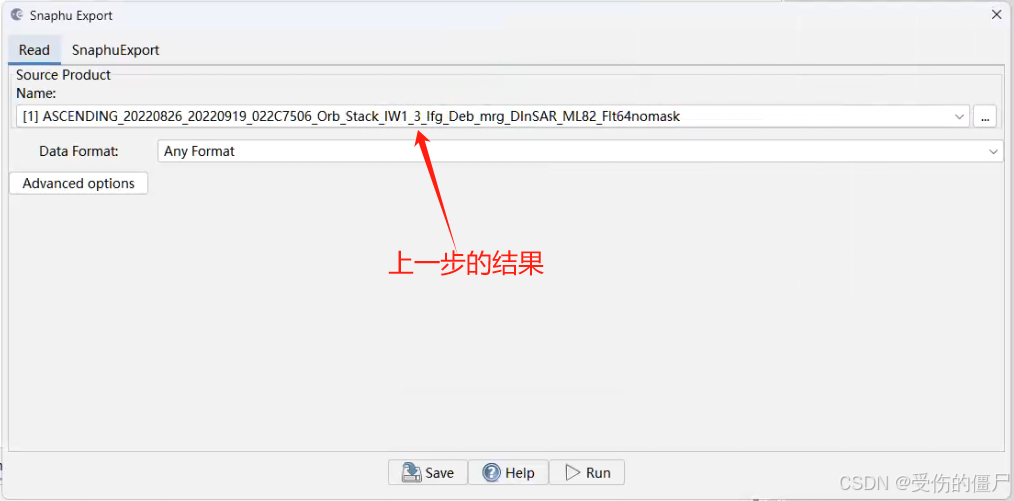

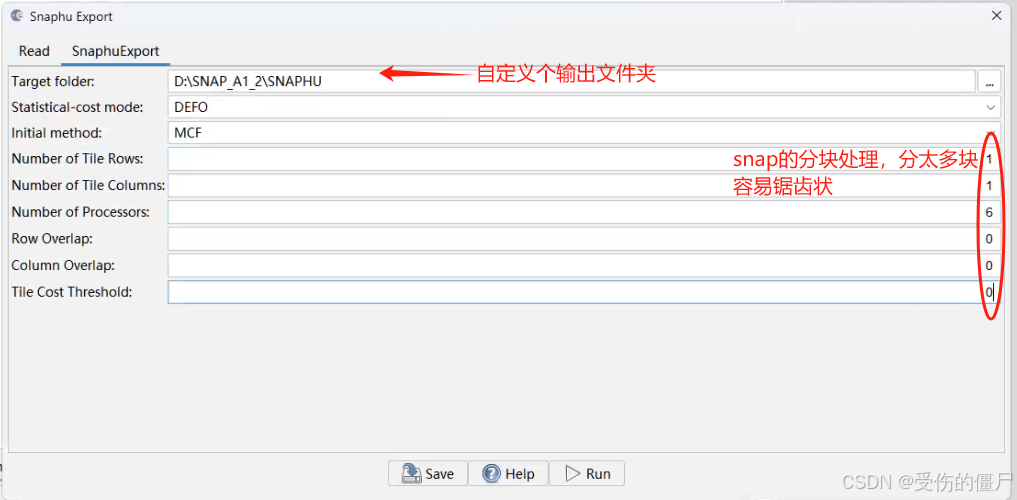

Rader/Interferometric/Unwrapping/Snaphu Export

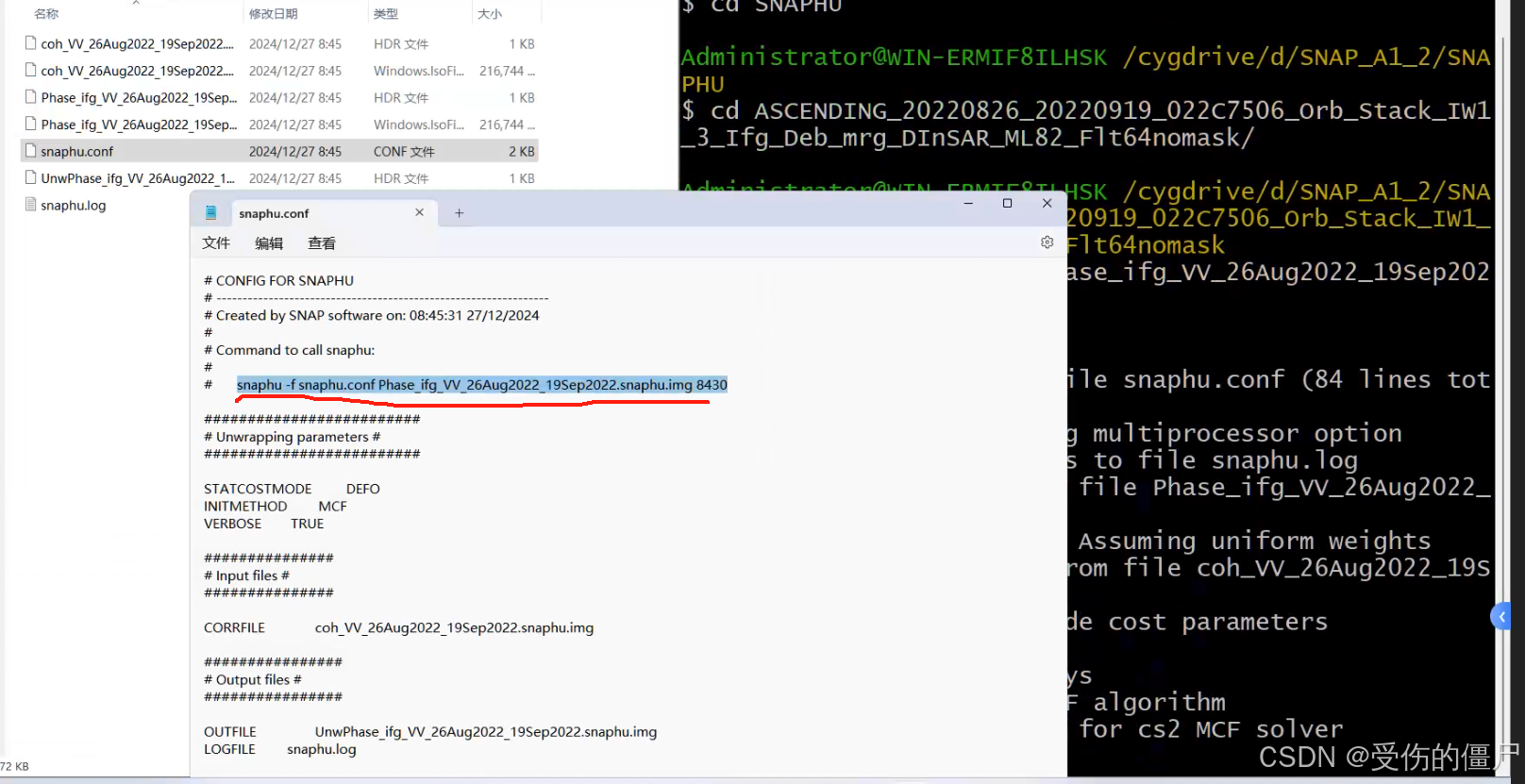

到指定文件夹将命令记事本打开snaphu.conf 在Cygwin64输入命令

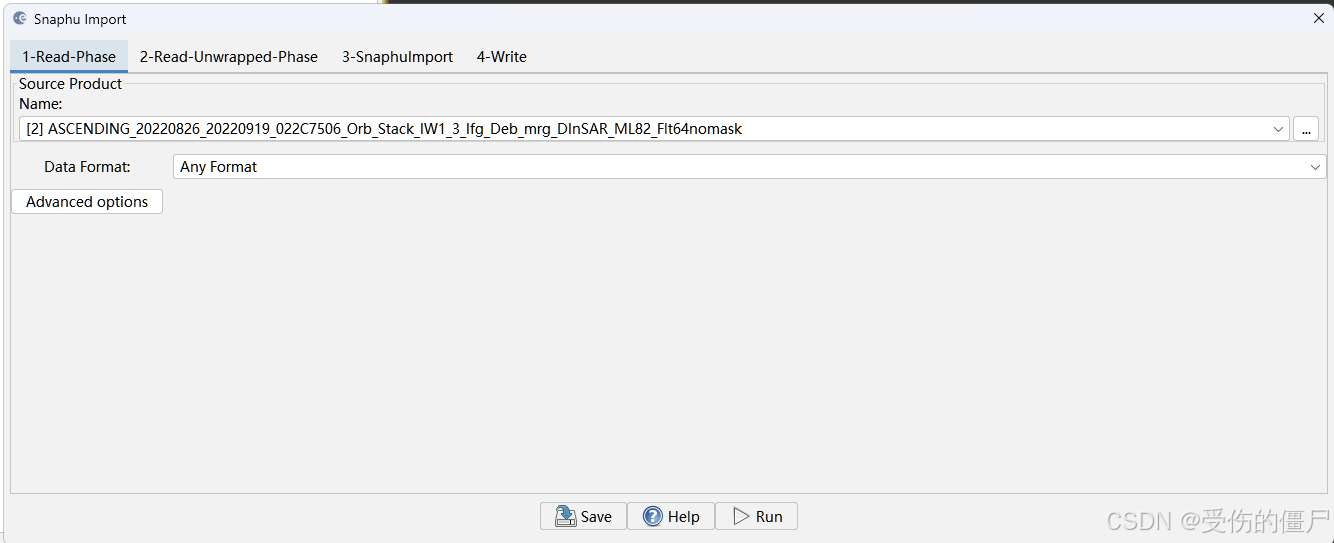

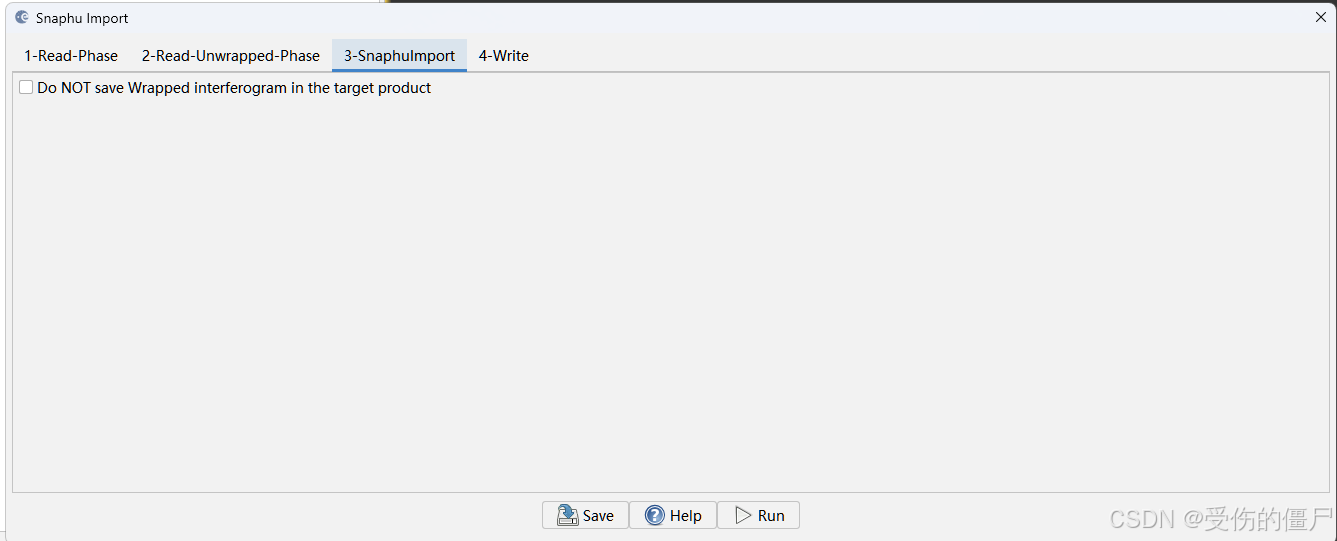

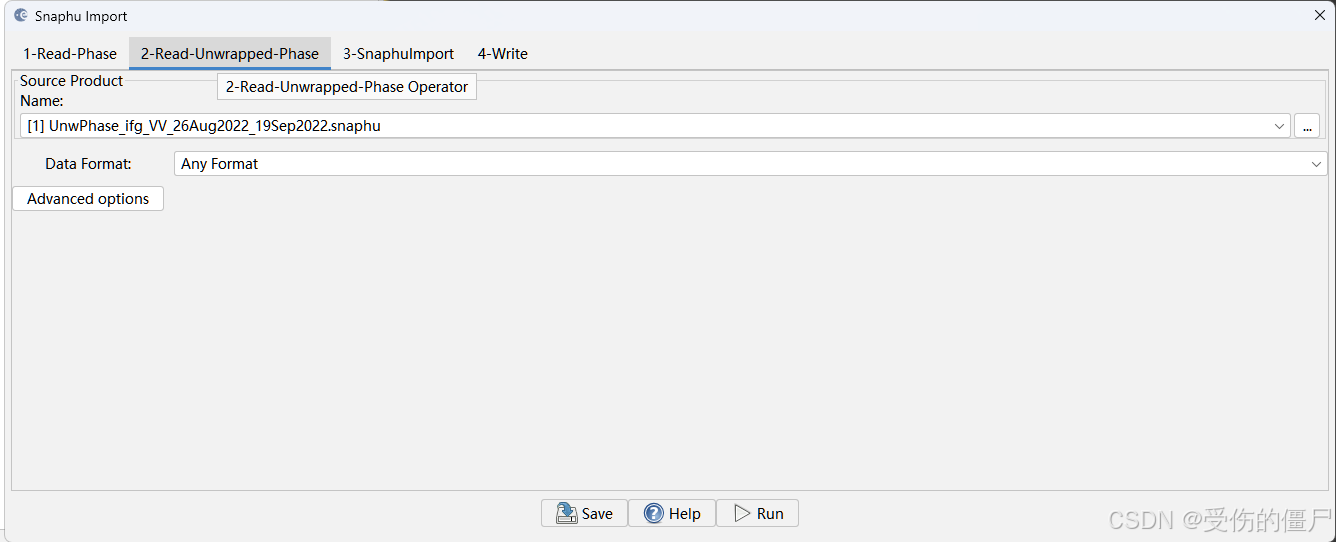

Rader/Interferometric/Unwrapping/Snaphu Import

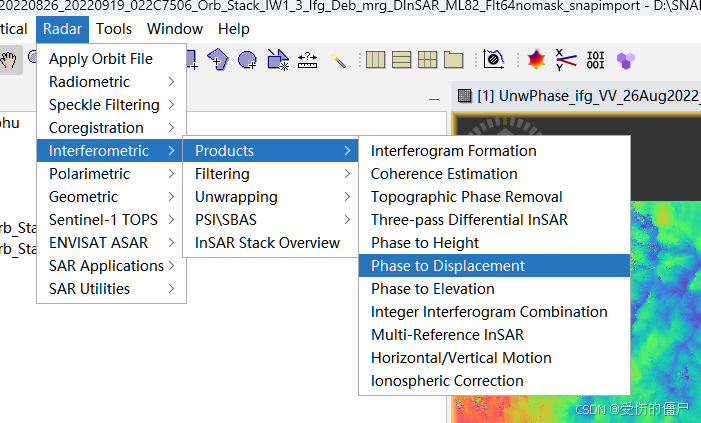

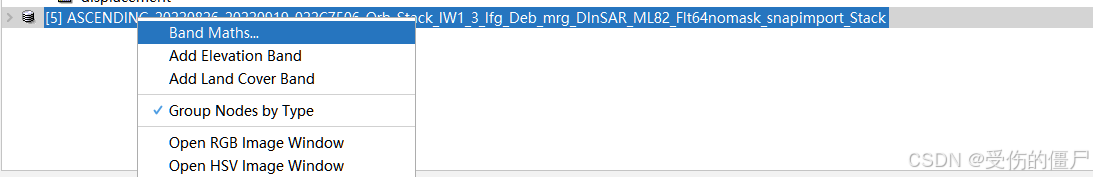

解缠相位转形变

默认即可

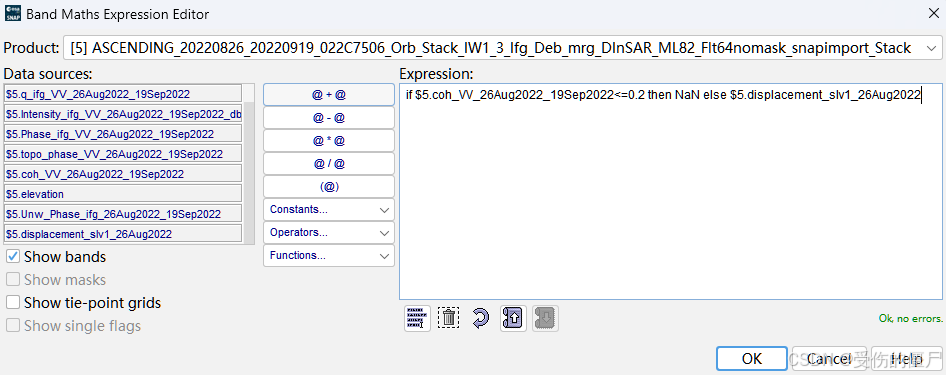

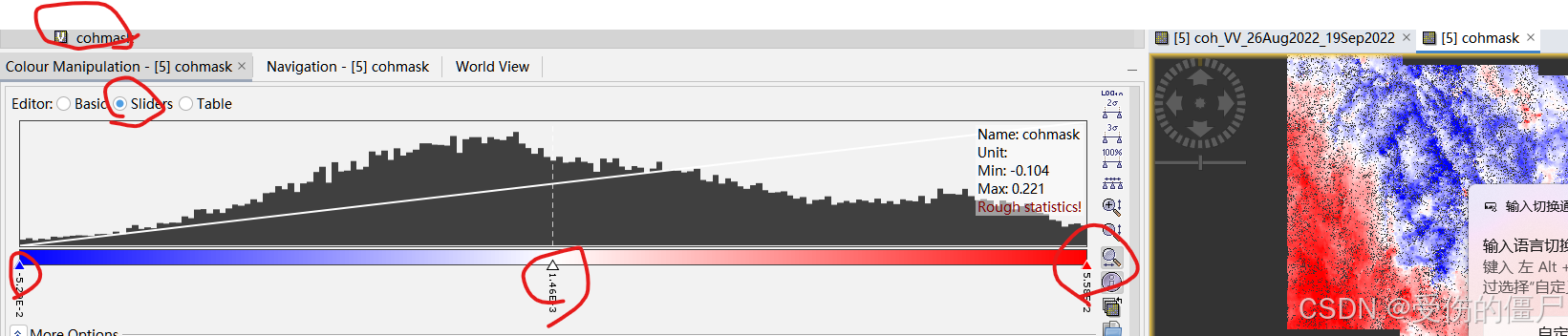

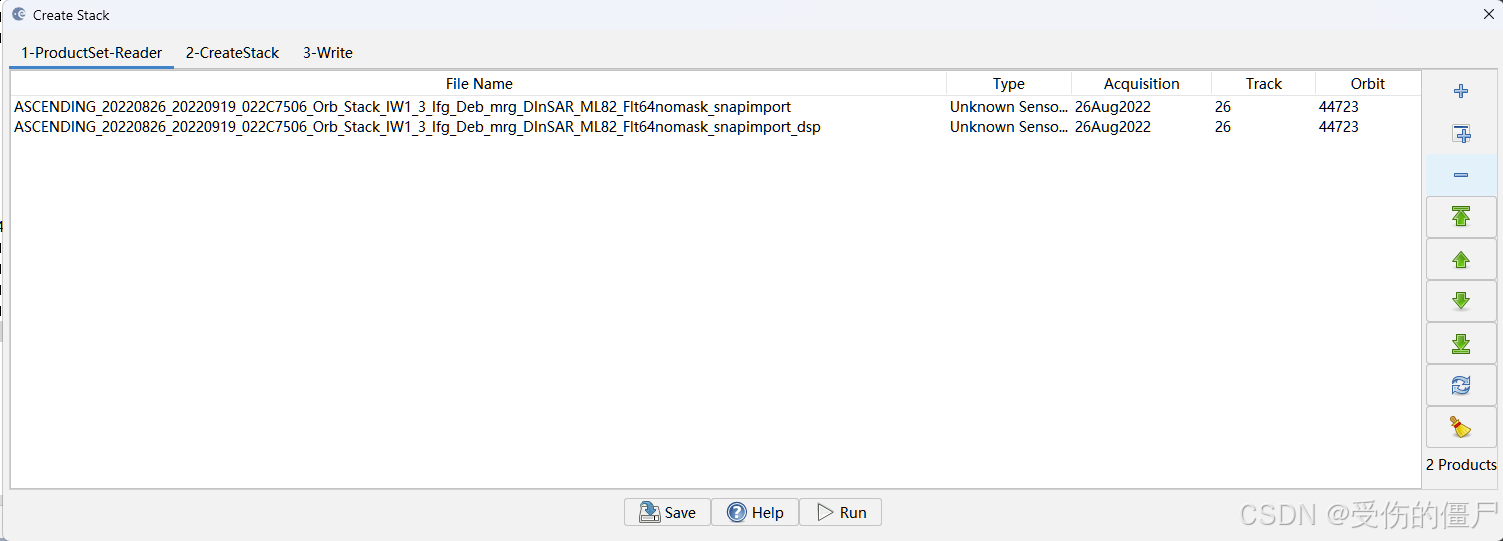

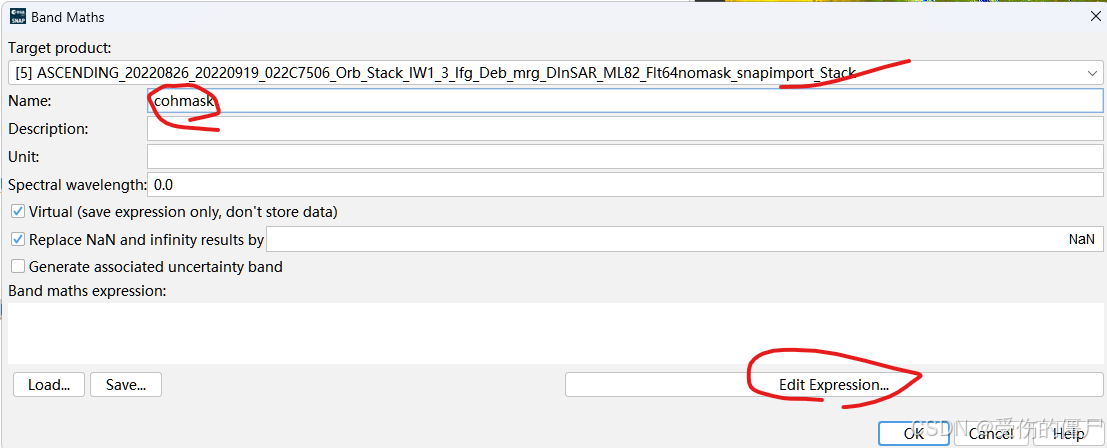

要分析的话去掉相关性结果较差的部分


其他默认

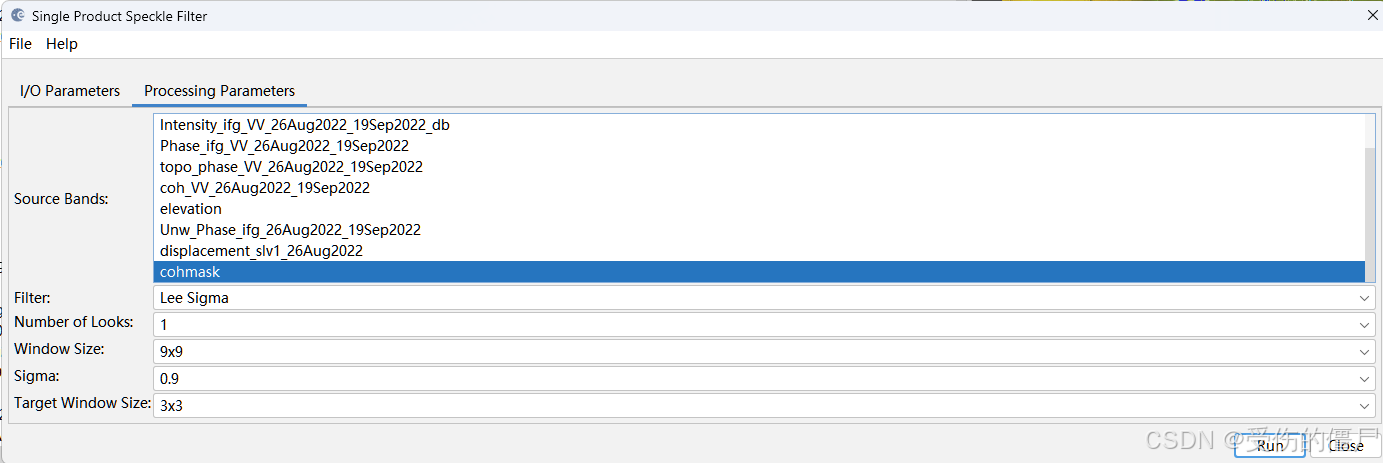

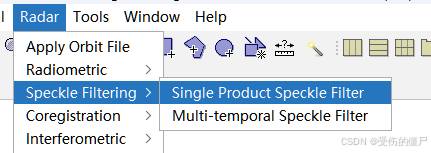

speckle filtering 消除麻麻点点

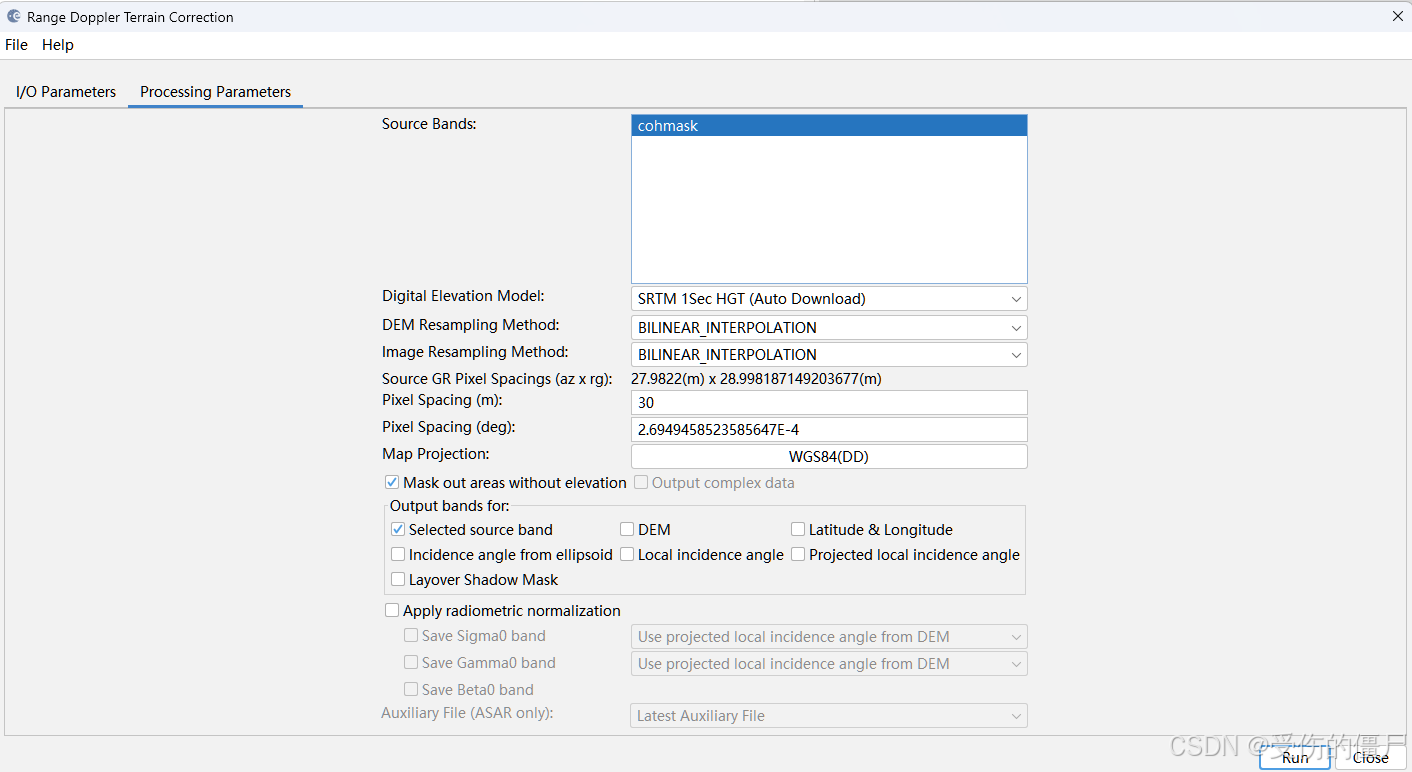

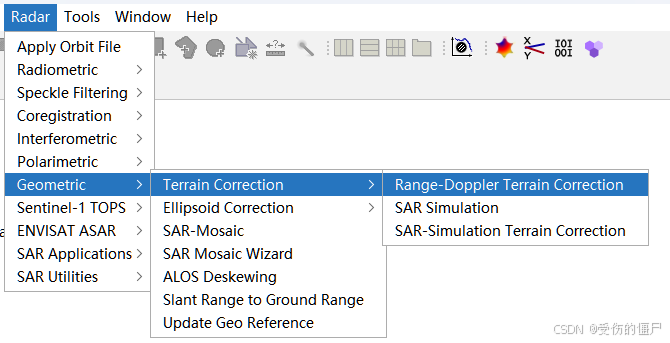

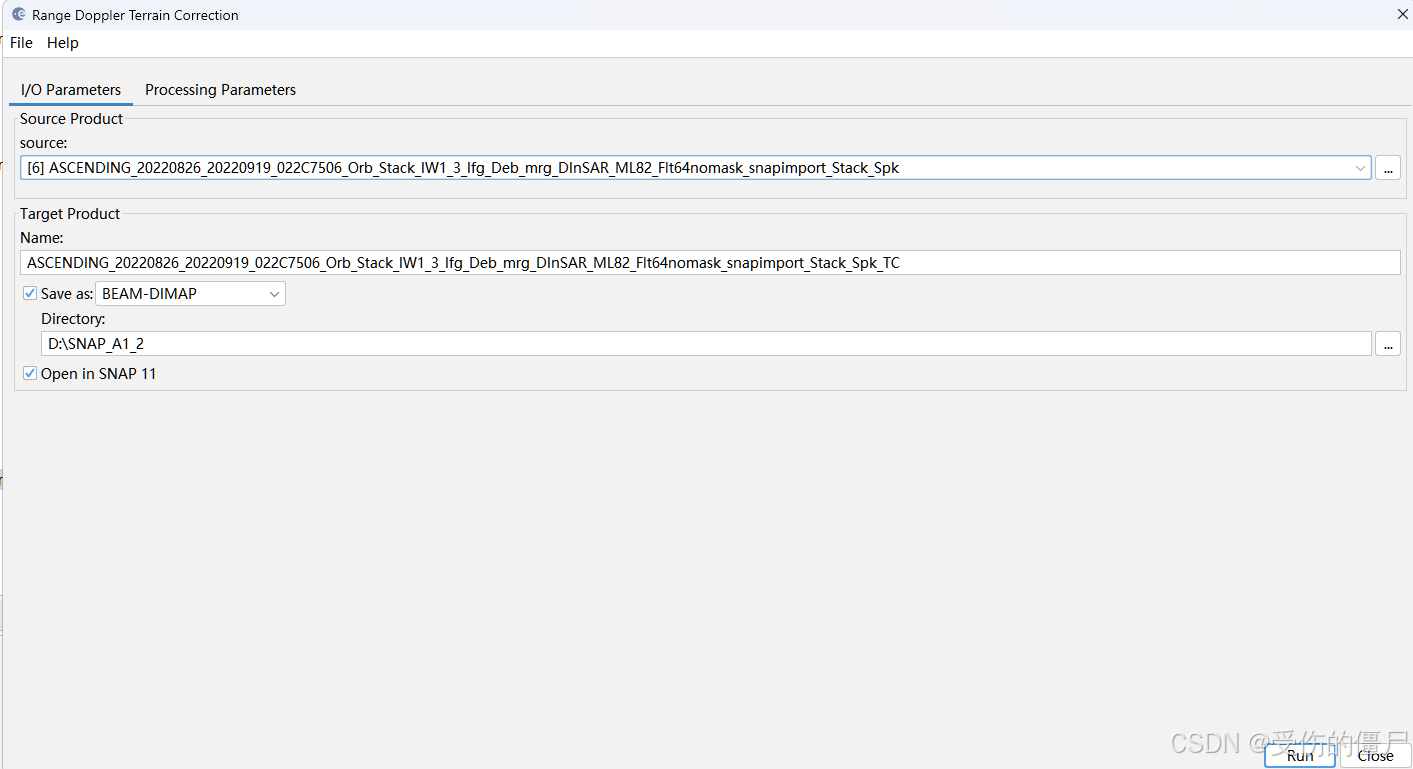

地理编码

导出结果tif

export geotiff/bigtiff
