并行I/O端口扩展及I2C串行总线扩展


  利用单片机51的并行I/O端口扩展，实现51与8255的PA端口按方式0输出，PB口按方式0输入，将PB口外接8个开关的状态通过PA口外接的LED灯反应出来。

8255A控制字简介

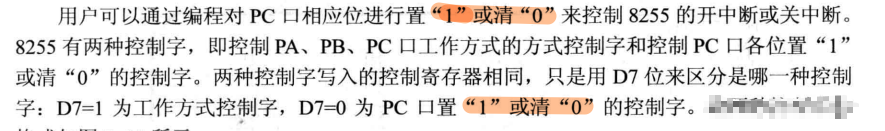

  8255有3种工作方式：方式0、方式1、方式2。工作之前必须初始化，需要将方式控制字写入控制字寄存器中，指定端口工作方式。

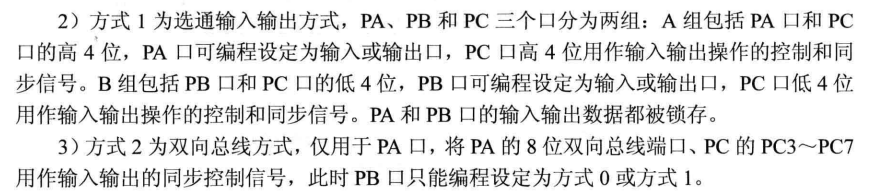

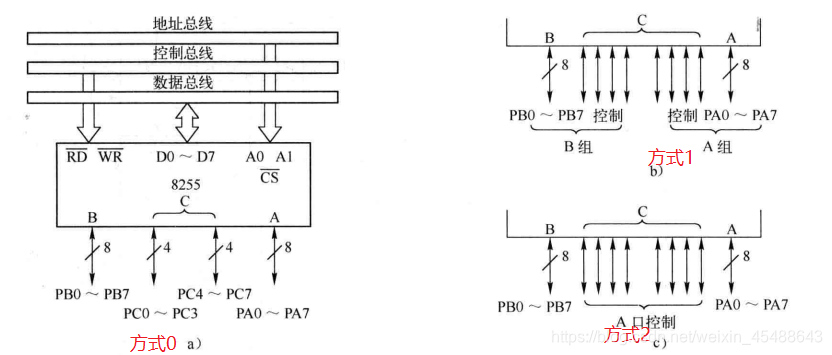

3种工作方式：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

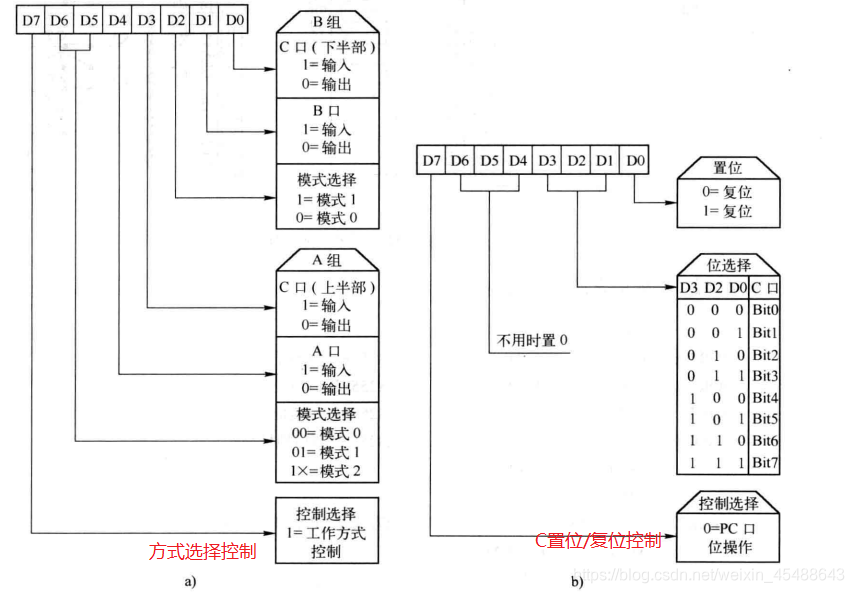

控制字格式：
在这里插入图片描述
有关8255A详细资料参考这个博客
