微机原理笔记（2）------8255A芯片

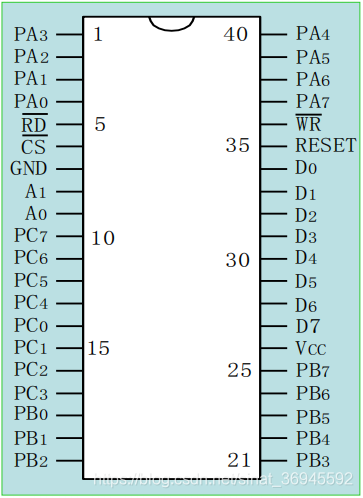

引脚

双列直插，40根引脚

引脚功能

数据端口

8位数据端口：A口、B口、C口
A口：PA7~PA0
B口：PB7~PB0
C口：PC7~PC0
连接外部设备
A口与B口为一个8位的输入口或输出口
C口单独作为一个8位的输入口或输出口
配合A口和B口使用，作为控制信号和状态信号

A组和B组控制逻辑

A组：A口和C口的高4位；
B组：B口和C口的低4位。
控制寄存器：保存CPU送来的命令字。
决定A组和B组的工作方式
对C口的每一位执行置位/复位操作
根据命令字，向相关端口送出控制信号

数据总线缓冲器

D7~D0：8位三态双向缓冲器
连接系统数据总线
用于传输三类信息
CPU送来的数据和控制信息(命令字)
外设送来的数据和状态信息U
高阻态：隔离芯片与系统总线

读/写控制逻辑

CS：片选信号输入引脚，低电平有效
~RD：读信号输入引脚，低电平有效
~WR：写信号输入引脚，低电平有效
~RESET：复位信号输入引脚，高电平有效。用于将8255A控制字寄存器清“0”，并将A、B、C口置成输入状态
A1、A0：端口选择信号输入引脚

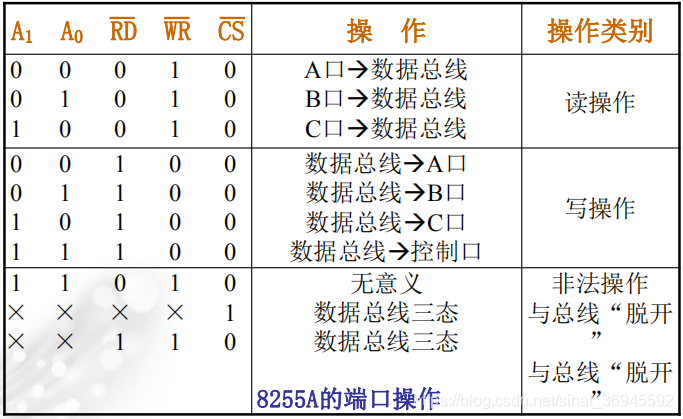

8255A的端口操作

其余引脚

VCC接电源，GND接地

8255A与微机系统的连接

8位数据总线的系统中，A1与A0与地址总线的A1与A0相连。
