本文详细介绍了如何使用两台H3C交换机进行IRF（Intelligent Resilient Framework）配置，通过BFD（Bidirectional Forwarding Detection）实现MAD（Multi-Active Detection）监测，以确保网络高可用性和稳定性。步骤包括IRF配置、BFD检测配置，并提供了详细的设备操作指令。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

用两台H3C交换机实现IRF+BFD多主检测（MAD）

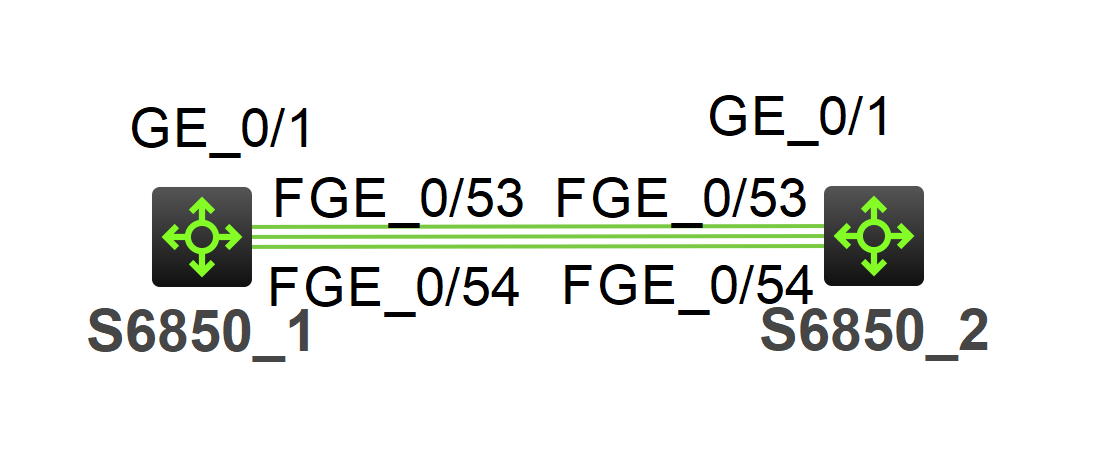

拓扑：
irf实验

思路：

一、IRF配置

1、修改交换机名称
2、配置成员编号和优先级
3、关闭端口
4、加入堆叠组
5、打开端口
6、保存配置
7、激活配置

二、BFD检测配置

1、将监测接口划入特定Vlan
2、关闭生成树STP
3、启动监测
4、配置监测专用IP地址

实验过程：

IRF-1
1、修改交换机名称
sys
[H3C]sysname IRF-1
2、配置成员编号和优先级
[IRF-1]irf member 1 priority 32
3、关闭端口
[IRF-1]int range FortyGigE 1/0/53 to FortyGigE 1/0/54
[IRF-1-if-range]shutdown
4、加入堆叠组
[IRF-1]irf-port 1/2
[IRF-1-irf-port1/2]port group interface FortyGigE 1/0/53
You must perform the following tasks for a successful IRF setup:
Save the configuration after completing IRF configuration.
Execute the “irf-port-configu
