本文对比了ABAQUS中结构网格、扫略网格（进阶算法）、扫略网格（中性轴算法）对构件分析的影响，特别是在施加可变集中力的刚性杆件上。通过对比Mise应力的最大值和最小值，发现使用C3D8R单元，无论哪种网格划分，结果都与对照组接近。而其他类型的单元则存在较大差异。附录提到C3D8Rs的‘沙漏控制’对结果有一定影响。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

ABAQUS学习（网格和实体单元对比）

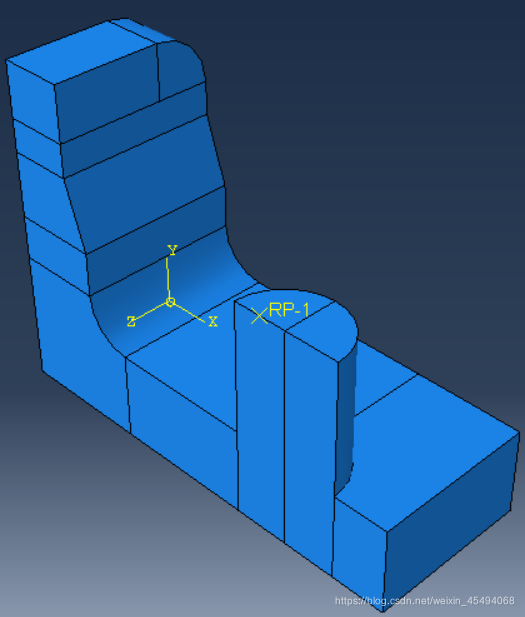

构件信息

Alt

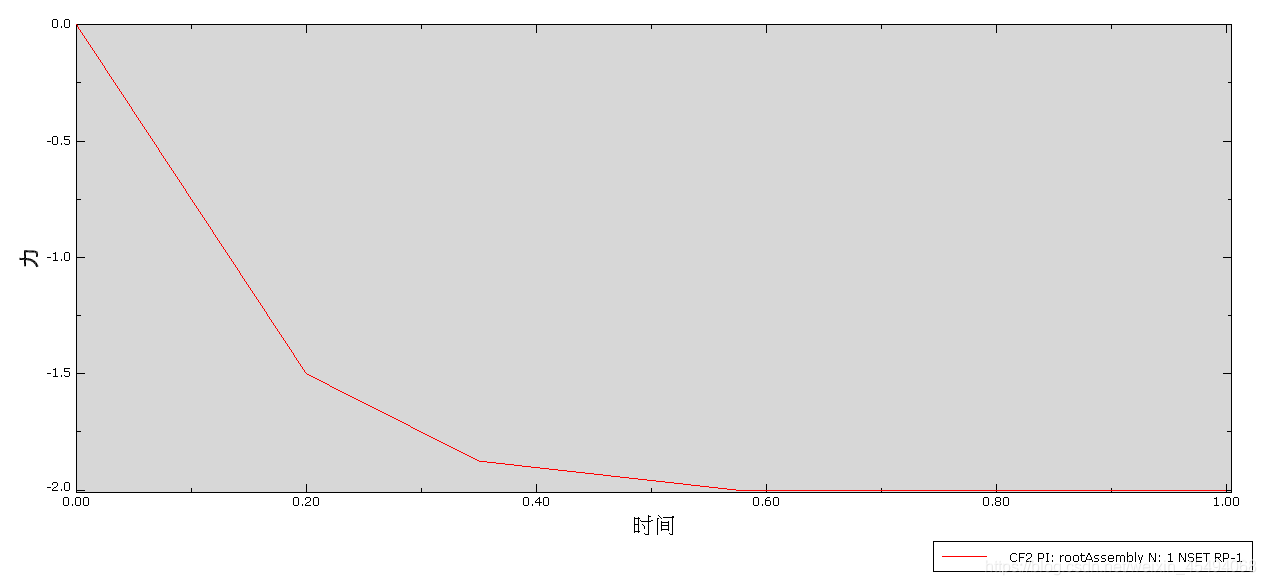

构件有两部分组成，第一部分为可变形体，第二部分为刚性杆件。在刚性杆件上施加可变集中力，如下图：
在这里插入图片描述
网格划分采用三种划分方法进行比较：结构网格、扫略网格（进阶算法）、扫略网格（中性轴算法）。网格单元采用八种网格单元。分析步采用“静态，通用”。

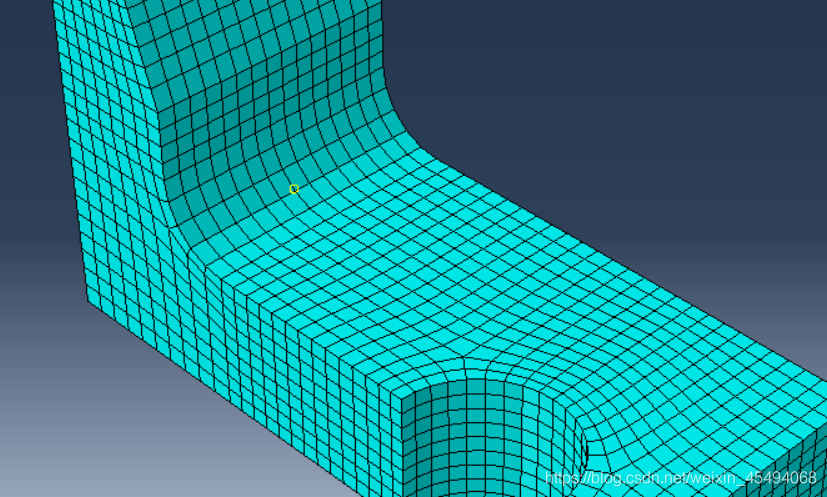

结构网格

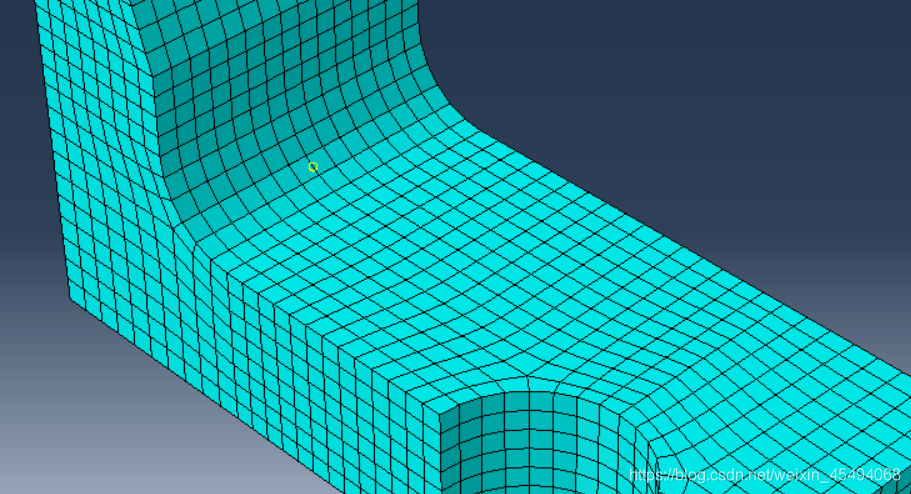

扫略网格（进阶算法）
在这里插入图片描述

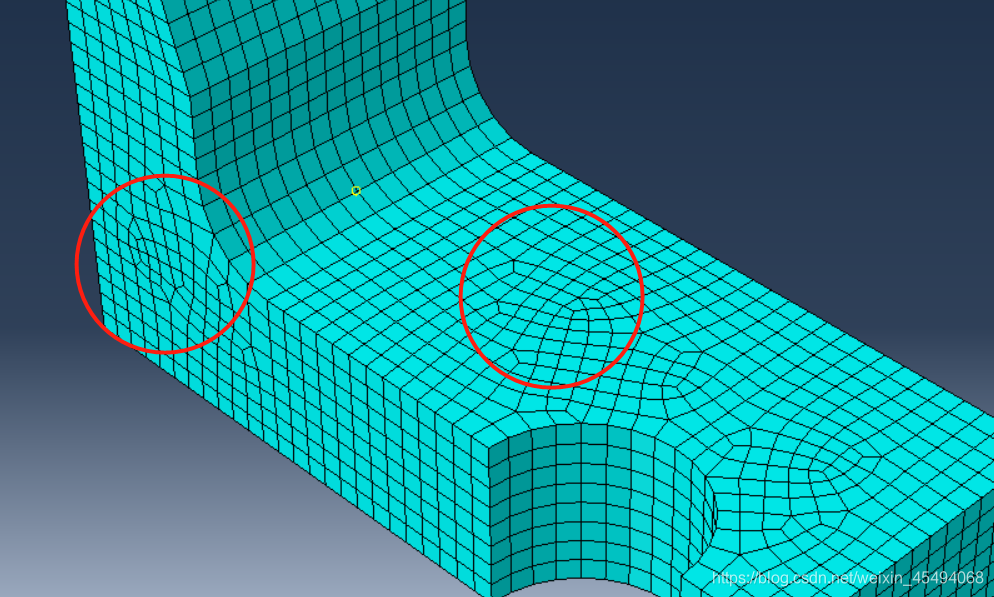

扫略网格（中性轴算法）

结果对比

由于
