在使用MIDAS GTS进行三维地铁车站深基坑开挖数值模拟时遇到网格划分错误。问题源于几何模型的短线和小面，可能由自动连接导致。解决方案包括重新建模，使用‘几何——子形状——分解’命令创建面单元，避免自动连接产生小面，确保模型无误。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

MIDAS GTS相交面网格划分错误

- 自动连接可能导致短线和小面
- 如何解决

第一次用MIDAS GTS做三维地铁车站深基坑开挖的数值模拟，下面是我在解决一个问题时的体会，可能不具有一般性，只希望能给大家提供一个思路，能起到作用更好。

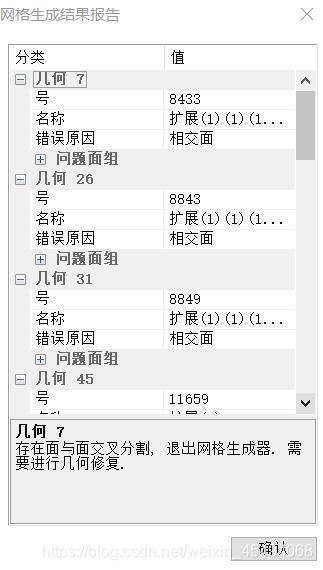

地铁车站深基坑开挖的模型在划分网格时出现了如图所示的错误。
在这里插入图片描述
查了很多资料，说是可能是以下几点原因：

（1）几何模型的角度：几何模型较薄、几何模型存在短线和小面、几何模型不规则。
（2）网格单元的角度：网格单元尺寸相对于几何模型来说较大。

前期修改模型时不理解几何模型存在短线和小面到底是什么意思，一直修改几何模型使其变得更加规则并不起效果，修改网格单元尺寸、属性也没有用。后来有点理解几何模型的短线和小面的含义，在此展现出来。

自动连接可能导致短线和小面

绘制几何模型可能不是一气呵成的，中间或许会经过多次的修改。在建立实体模型之间的联系时，通常会用“自动连接”的命令在实体模型之间形成相交面，但有时正是因为自动连接，让实体表面出现了短线和小面。

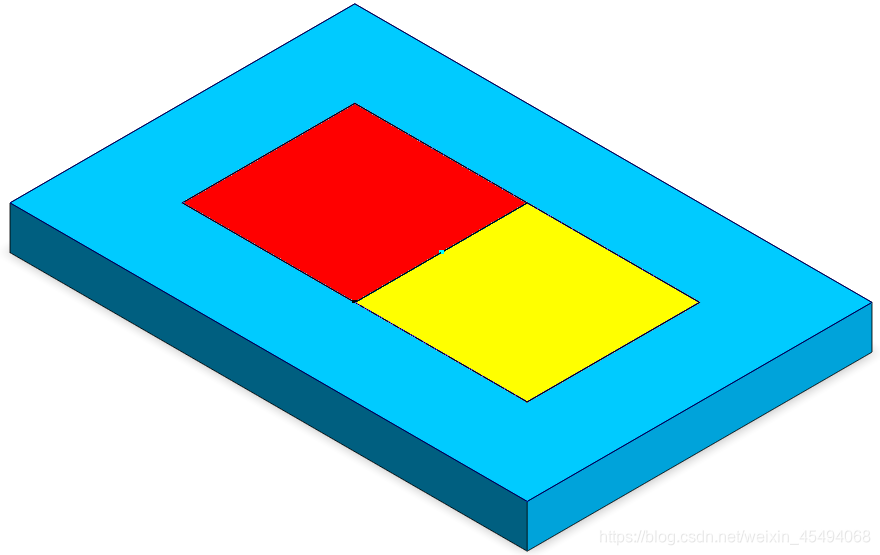

如图所示为一个简化的基坑模型，黄色代表基坑内的土体，蓝色代表基坑外其余土体。
在这里插入图片描述
假设因为某些建模问题，需要修改几何模型，但在修改时出现一个问题，在黄色的几何
