基于NE555+CD4017LED骰子的设计

一、 项目指标
设计一个 LED 骰子，设计要求如下：7 颗发光二极管模拟骰子的点数，当按下启动键 1 秒以上，发光二极管按骰子的不同点数高速循环点亮，几秒钟后循环速度越来越慢并最终随机停止于某个数

二、 设计方案
电路主要由脉冲产生器和一个5进制计数器组成。脉冲产生器由NE555及外围原件构成多谐振荡器，当按下按键开关时Q1导通，NE555的3脚输出脉冲，则CD4017的5个输出端轮流输出高电平驱动显示不同的点数（1-6）。松开按键后，由于有电容C2电容存储电量，Q1的导通程序逐渐减弱，3脚输出脉冲的频率变慢，点数的变化速度也随之变慢。最后C2放电结束后，Q1截止，NE555的3脚不再输出脉冲，点数停止改变。一次投骰子过程就这样结束了。
三、 调试结果

四、 心得体会
通过这一次的课程设计，使我对数字电子技术这门课又有了新的认识和收获。这让我深深地体会到了实践和理论相结合的重要性，过去学了数电知识后就放到一边了，等到用的的时候才发现自己学的很浅，使用仿真软件一段时间以后，对以前所学的知识进行了复习和巩固，这对以后学习是大有益处的。

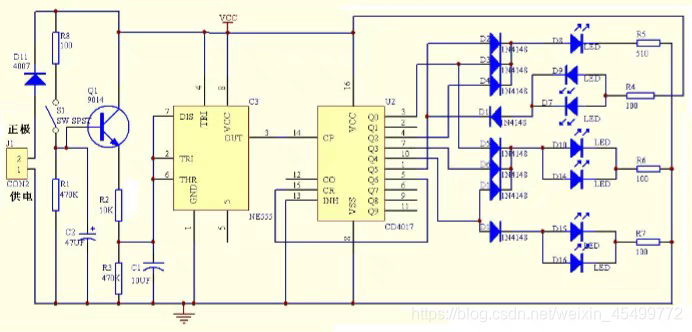

附录1:电路图
