带保护装置的水塔自动进水装置

一、 项目指标
设计一种带保护装置的水塔自动进水控制电路。当水位超出规定范围时，系统能够自动调整水位，使其落在规定的范围内；当水位低于规定范围时，就控制水泵工作抽水，使水塔内的水位上升，到达规定高度。从而达到不用人工专门去控制即可使水位保持在一定范围内的目的。装置设计有水量不足、进水、水满指示，当水位低时自动进水，满时要及时断电停水，水位过低时能进行断电保护，电路具有显示水位和超出一定范围报警的功能。
二、 设计方案
总体设计分成三部分信号产生、电机控制、水位显示。
1、信号产生部分主要利用的是水的弱导电性。将电路设计成由水面上升和下降来控制电信号的接通与断开。把电信号接通时设为有效信号及当做输入信号，而断开时设为无效信号，因此可以由电信号的接通与断开之间的变化产生信号当做控制信号。
a,b,c分别为水位传感器， 公共电击+5V
a为水位过低监测点 水面 水位传感器
b为水位不足监测点
c为水满监测点 c c
水塔 b
因设计过程中元器件问题在实际设计中并未使用
水位传感器，以三个按键开关分别代替三个水位 a
传感器。

                                   图为信号产生部分

2、信号处理部分主要是对输入信号进行处理输出其他电路的控制信号，水的导电性较弱因此电路中产生的信号较微弱，不一定可以满足电路中的工作信号，因此接入反相器对输入信号进行处理。

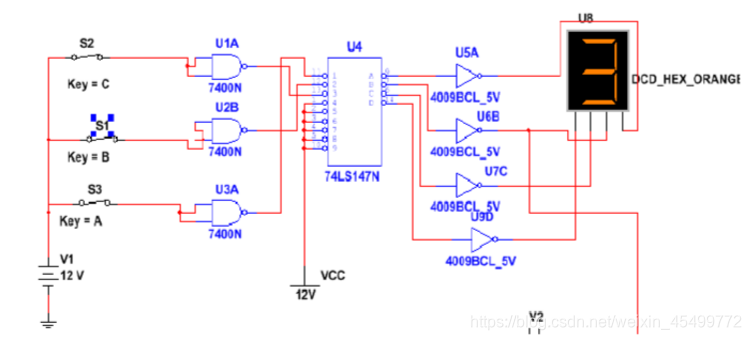

3、水位显示部分主要使用74LS147优先编码器，进行编码输出低电平信号再进过反相器进行校正最后利用一位数码管进行水位显示，1-水位过低、2-水位不足、3-水位过高。

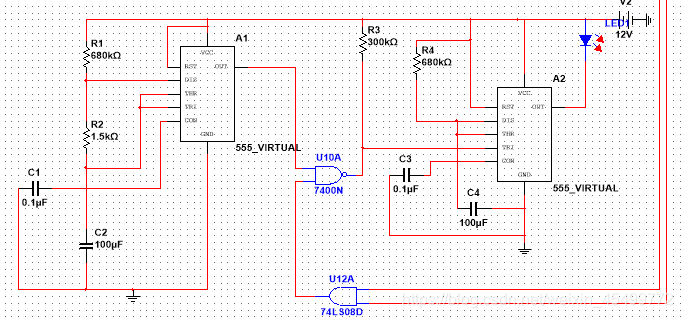

4、电机控制部分 因设计制造过程中实际器材等问题，现用灯泡的亮灭代替电机的运转。电机控制电路是由两个555时基集成电路为主体搭建而成的，

三、 调试结果

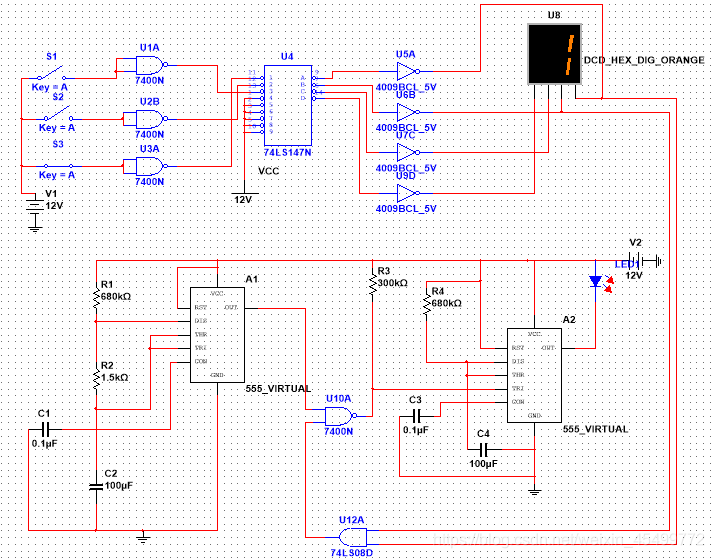

开关a闭合及水位过低水位传感器a产生信号，电机工作开始向水塔内进水

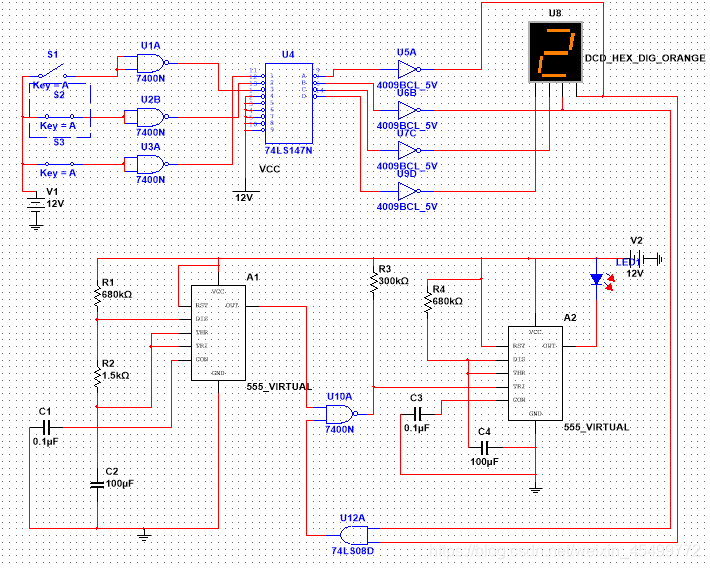

开关b闭合,水位超过水位传感器b未达到水位传感器c，电机工作继续向水塔中进水

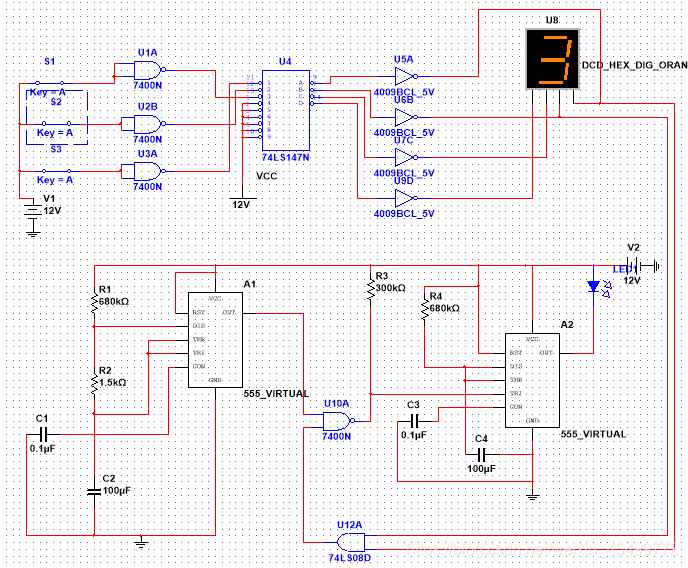

开关c闭合，水位超过水位传感器c,电机断电停止进水保护电路
四、 心得体会
通过这一次的课程设计，使我对模拟电子技术这门课又有了新的认识和收获。这让我深深地体会到了实践和理论相结合的重要性，过去学了模电知识后就放到一边了，等到用的的时候才发现自己学的很浅，使用仿真软件一段时间以后，对以前所学的知识进行了复习和巩固，这对以后学习是大有益处的。
在资料查找过程中可查阅资料较少且查阅资料大多数为数电，在项目设计过程中尝试用模电内容替代数电内容，结果失败，项目焊接收尾阶段发现所领数码管无法与设计方案中相匹配，在查阅资料后对设计进行整改，结合数电实验所使用的数电实验箱中数码管与74LS48芯片相连进行改造，因为元器件问题无法完成最后焊接。

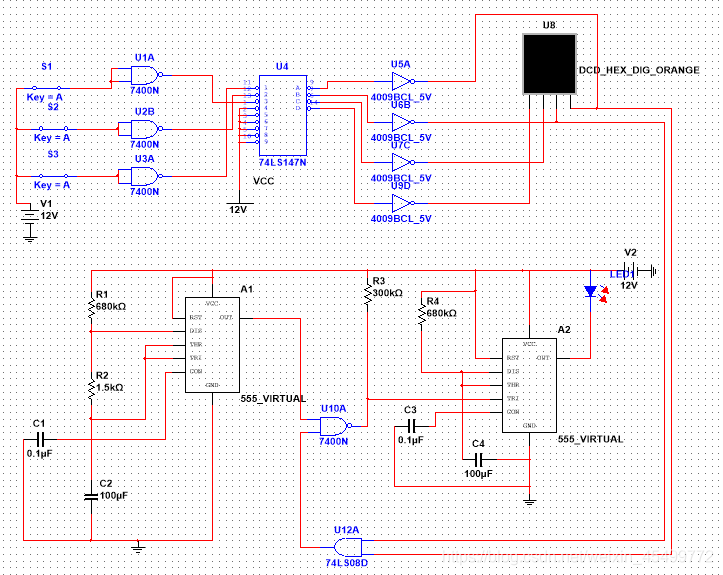

附录1:电路图
