Android IMS 简要流程

谈谈1974

已于 2022-05-19 11:10:19 修改

阅读量8.4k

点赞数 5

分类专栏： Android Telephony 文章标签： Android

于 2019-09-17 12:43:07 首次发布

本文链接：https://blog.csdn.net/weixin_45505313/article/details/100921889

版权

Android Telephony 专栏收录该内容

5 篇文章

订阅专栏

文章目录

资料库
1. IMS 启动
- - 1.1 IMS 开关流程
  - 1.2 需注意的细节
2. IMS 连接建立
- - 2.1 IMS 连接建立流程
  - 2.2 需注意的问题

资料库

读者如对 Android Telephony 相关资料有需求可访问 Github 仓库

1. IMS 启动

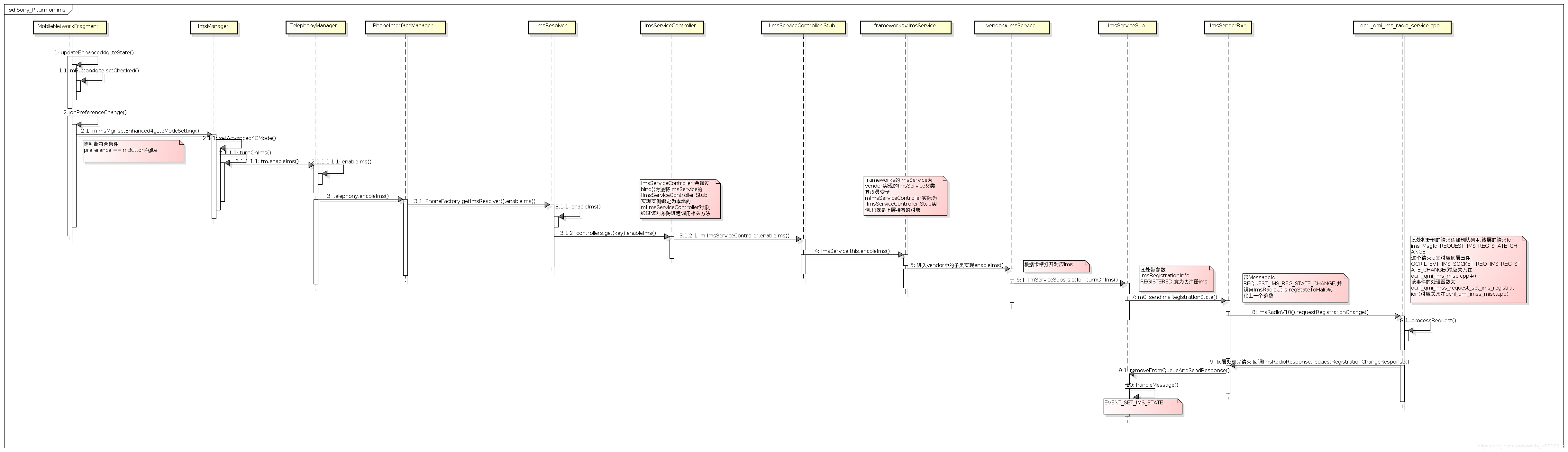

1.1 IMS 开关流程

IMS 的开关在 Settings 的网络设置模块中，点击启用 VoLTE 开关，即会通过 ImsManager 去进行打开IMS 功能的流程
ImsManager 调用 TelephonyManager 的接口，最终会经过 PhoneInterfaceManager 调用 ImsResolver 进入 IMS 框架流程
ImsResolver 是上层的一个接入接口，在该流程中需要 ImsServiceController 进行跨进程的服务绑定，最终绑定 vendor 厂商提供的 ims.apk 中的 ImsService 作为服务，vendor 中的 ImsService 其实是继承于 framework 中的 ImsService
不同平台有不同的 ims.apk 实现，以高通为例，其内部以 ImsServiceStub 为最终实现子类，之后通过类似 RILJ 的 ImsSenderRxr 作为请求分发器，将请求下发到 RIL层中
底层响应通过 ImsRadioResponse 返回到 SenderRxr 中，紧接着一路返回到上层

1.2 需注意的细节

Android Q 中网络相关的设置已经从 TeleService 中移到了 Settings 下，TeleService 中的代码并没有删除，Android 提供了两种网络设置样式，V1的配置值依然会进入 TeleService 网络设置
Android Q 对 IMS 有一些结构改变，除了 ImsManager 作为总的管理器之外，引入了 MMTelManager 来管理 IMS 的 Feature 和 Config 等
Android Q 中 IMS 相关的 GTS 有一个 MMTelFeatureConnection 多次新建但未销毁 callback 导致的超时问题
IMS 主要分为两种类型的实现，一个是 MMTel，另一个是 RCS 。MMTel 实现的功能主要包括 ViLTE、VoLTE、WifiCalling，其中 ViLTE、VoLTE 都走 data 数据通道，WifiCalling 走 wifi 连接通道并且可支持语音及视频通话；RCS 相关 Feature 在 Android 源码中没有具体实现，但在 Google 的 GMS 包中有支持。

2. IMS 连接建立

2.1 IMS 连接建立流程

在 IMS开关打开后，上层发起对 IMS 网络的请求会触发 IMS 连接的创建，该流程与 DATA 数据连接建立大致相同，只需将用于建立连接的 APN 改为 IMS APN 的配置。

2.2 需注意的问题

IMS 连接建立失败通常有几方面的原因
1. 首先需要查看 CarrierConfig 是否配置正确，同时检查是否有相关 overlay 配置导致 IMS 功能未正常启用
2. 其次检查 ImsService 是否正确绑定，因为 Android 原生也提供了一个 CarrierServices.apk 包含 CarrierServicesImsService，如果未正确绑定到 vendor 厂商提供的 ims.apk 中的 ImsService，这时系统认为 IMS 服务不可用，也很可能发生连接建立失败的问题
IMS 严重依赖运营商支持，所以在加载 IMS 配置前需要 CarrierConfig 运营商配置先加载完成，这也是需要注意的点
ImsPhoneCallTracker 监听 IMS 来电的实现
1. ImsPhoneCallTracker 初始化的时候会注册监听 ACTION_IMS_INCOMING_CALL的广播接收器，并通过 sendEmptyMessage(EVENT_GET_IMS_SERVICE) 方法进入内部的handler中处理 EVENT_GET_IMS_SERVICE 消息
2. 此时会调用getImsService()方法获取 ImsService，并在该方法中添加回调接口mNotifyStatusChangedCallback.这个ImsServiceProxy.INotifyStatusChanged对象在初始化的时候会通过ImsManager的getImsServiceStatus()方法获取ImsService的状态，如果状态为ImsFeature.STATE_READY，则调用startListeningForCalls()方法开始监听来电
3. 在这个方法中会调用createIncomingCallPendingIntent()方法创建一个Action为ImsManager.ACTION_IMS_INCOMING_CALL的PendingIntent，然后通过ImsManager的open()方法将这个PendingIntent传递给 ImsService，这样在来电的时候ImsService就会发出ImsManager.ACTION_IMS_INCOMING_CALL广播，ImsPhoneCallTracker 也就可以收到 IMS 来电广播了
