服务器硬件学习

1、服务器raid卡

       主要是做磁盘阵列的，不细说了。

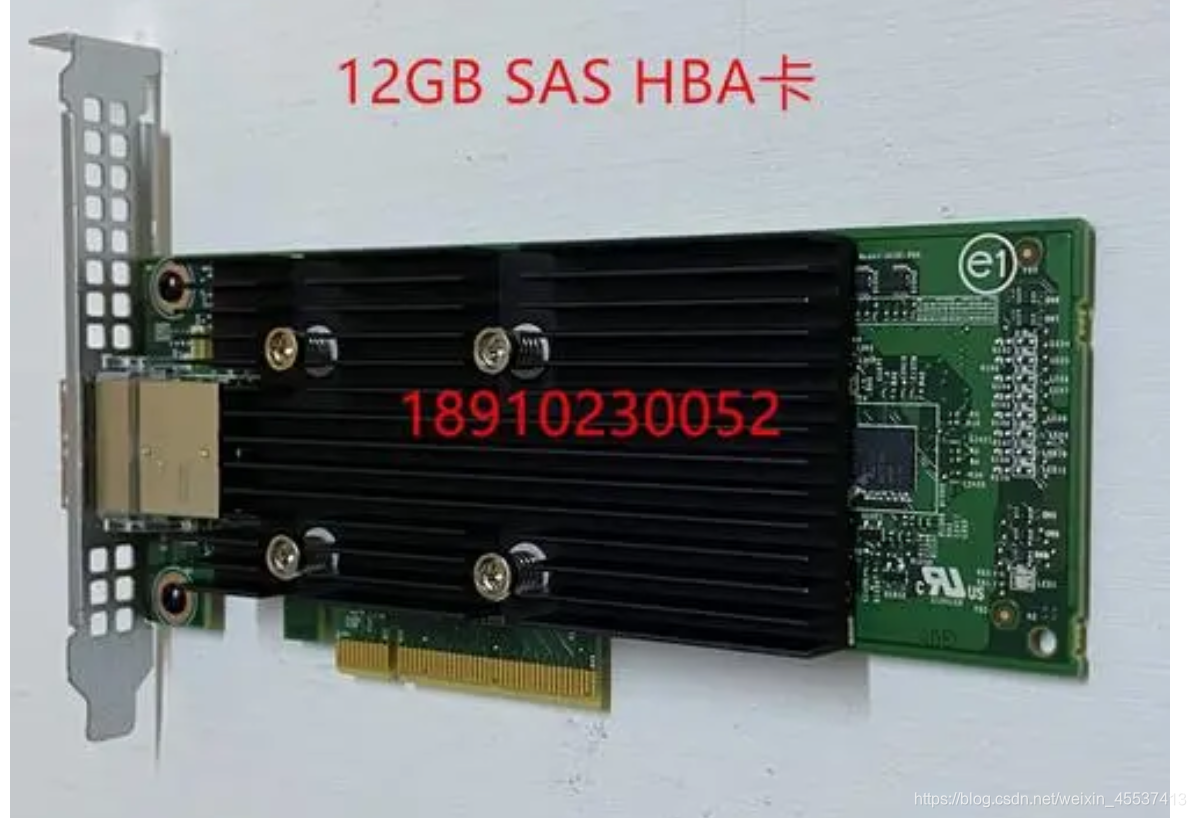

2、HBA卡

        HBA是服务器内部的I/O通道与存储系统的I/O通道之间的物理连接。例如，在FC网络中，主机（如服务器）需要和FC网络、FC存储设备（如SAN）连接时，需要使用一种接口卡，就如同连接以太网需要以太网卡一样。这种接口卡就叫做FC HBA，简称HBA。

        主机总线适配器(Host Bus Adapter,HBA)是一个在服务器和存储装置间提供输入/输出(I/O)处理和物理连接的电路板和/或集成电路适配器。因为HBA减轻了主处理器在数据存储和检索任务的负担，它能够提高服务器的性能。一个HBA和与之相连的磁盘子系统有时一起被称作一个磁盘通道。
        主机总线适配卡内部有一个小的中央处理器，一些内存作为数据缓存以及连接光纤通道和总线的连接器件等。这个小的中央处理器负责PCI和光纤通道两种协议的转换。它还有其他的一些功能，初始化与光纤通道网络连接的服务器端口，支持上层协议例如TCP/IP，SCSI等，8B/10B的编码解码等。

        HBA卡种类：FC-HBA卡(俗称：光纤网卡)、iSCSI-HBA卡(RJ45接口)。

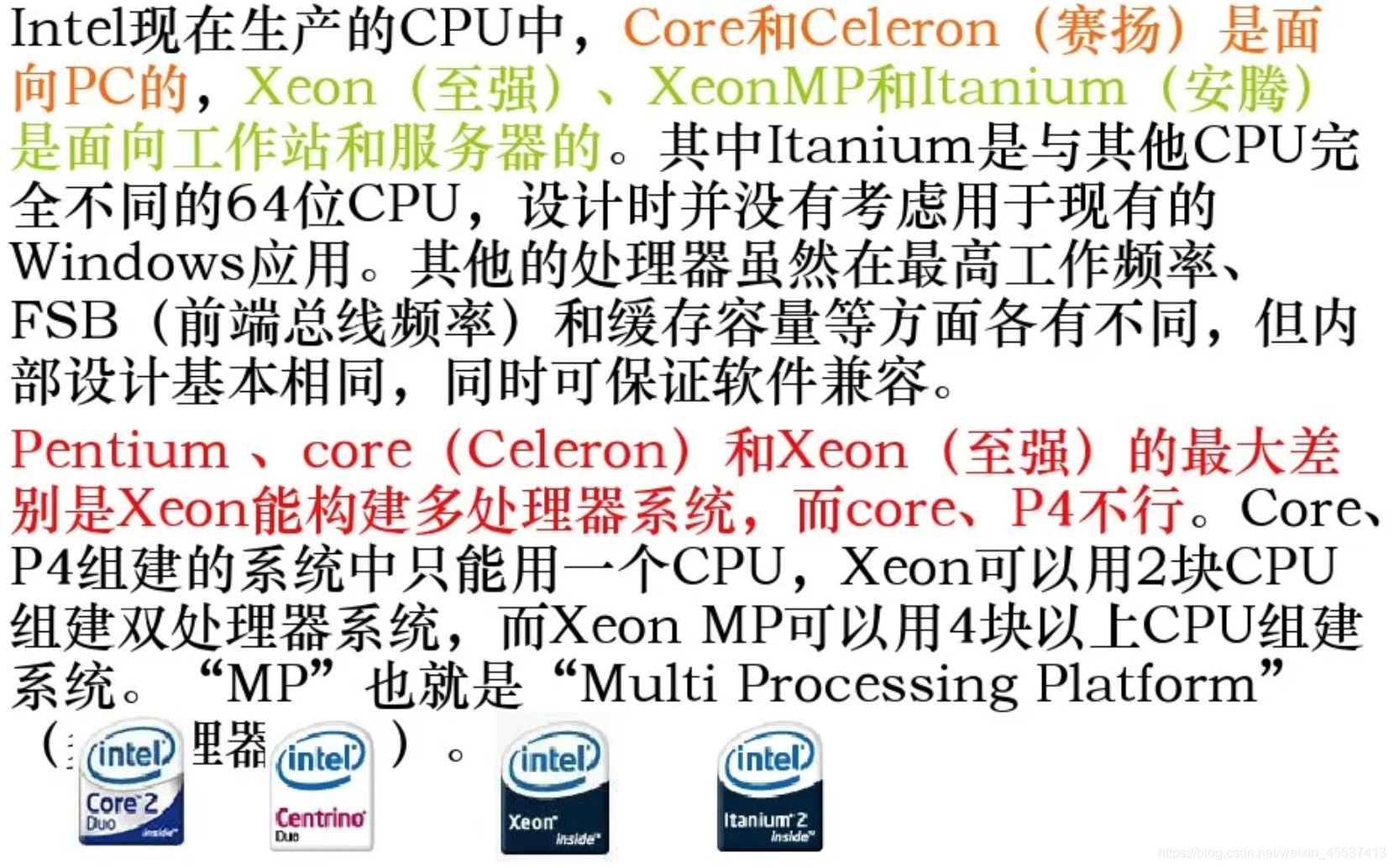

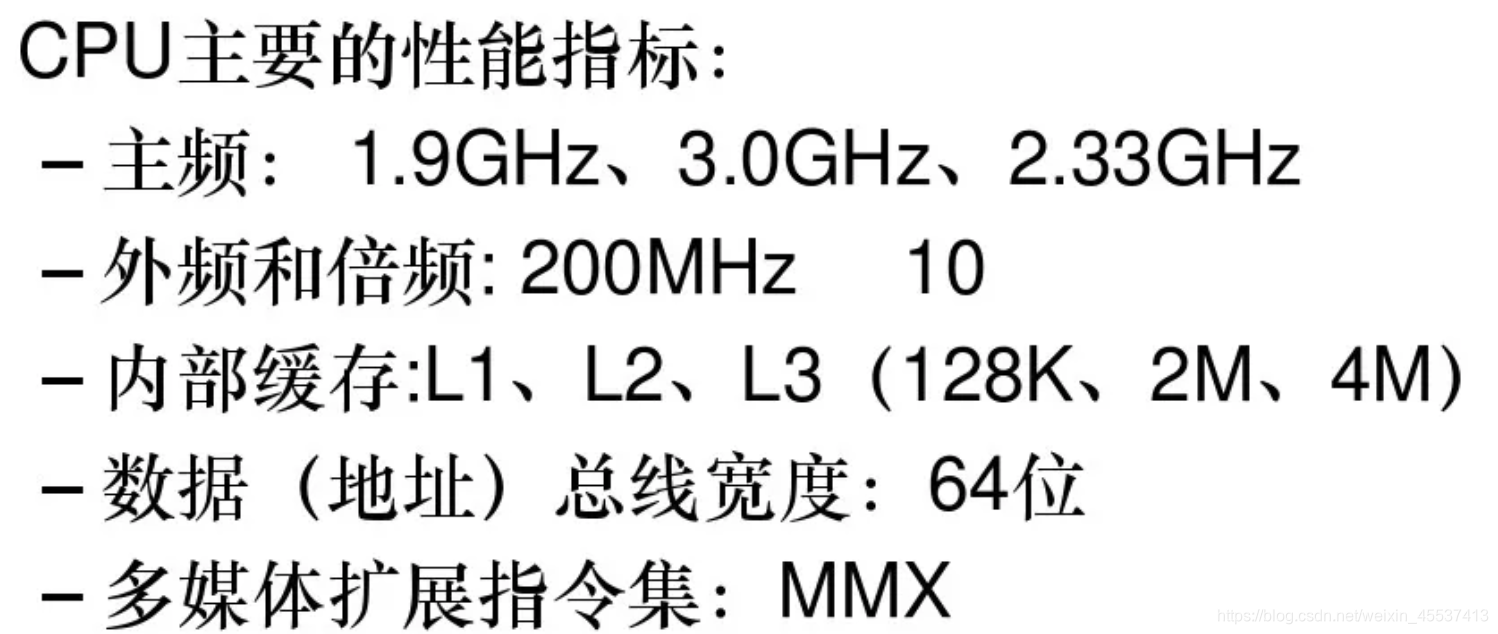

3、CPU

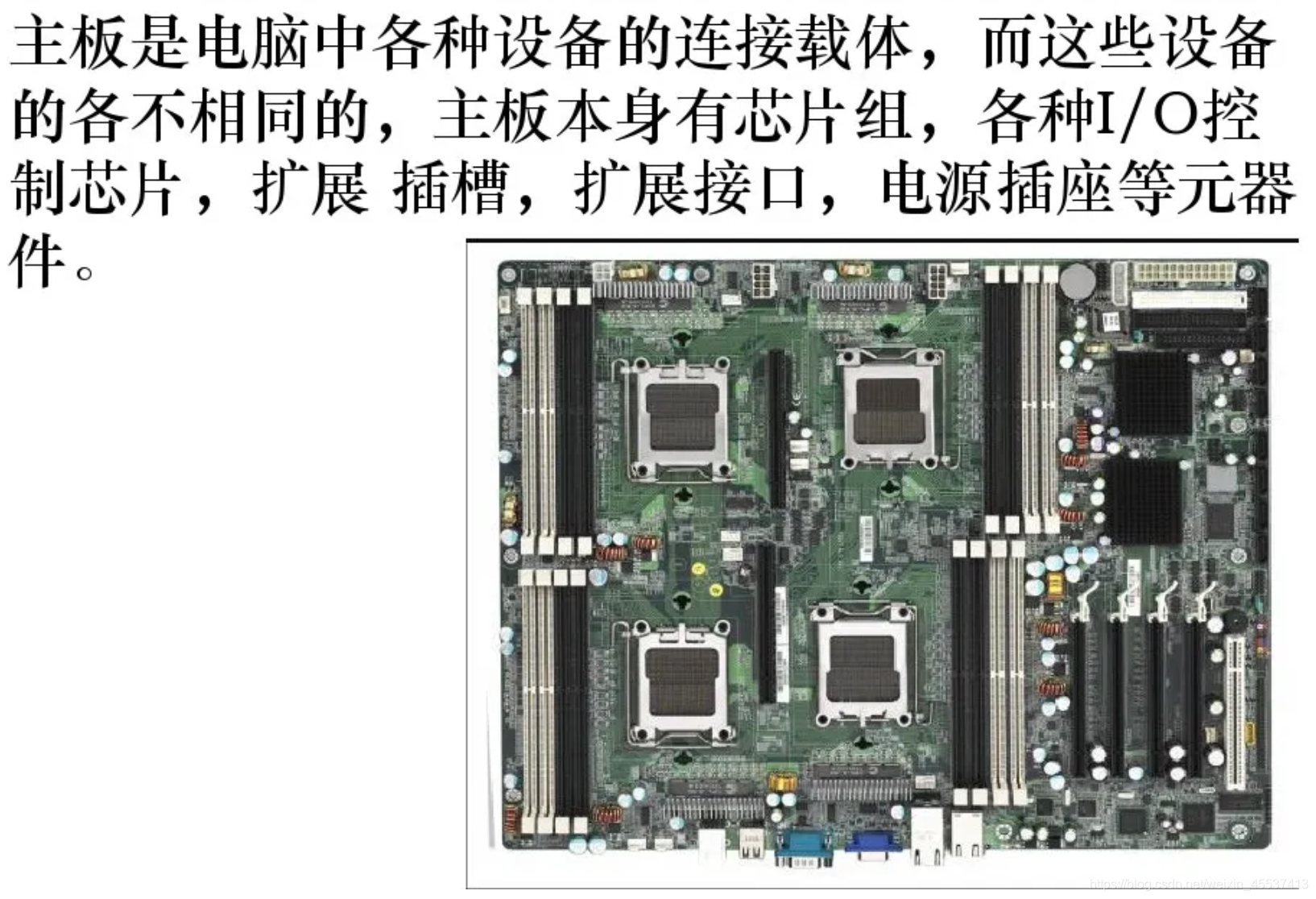

4、主板

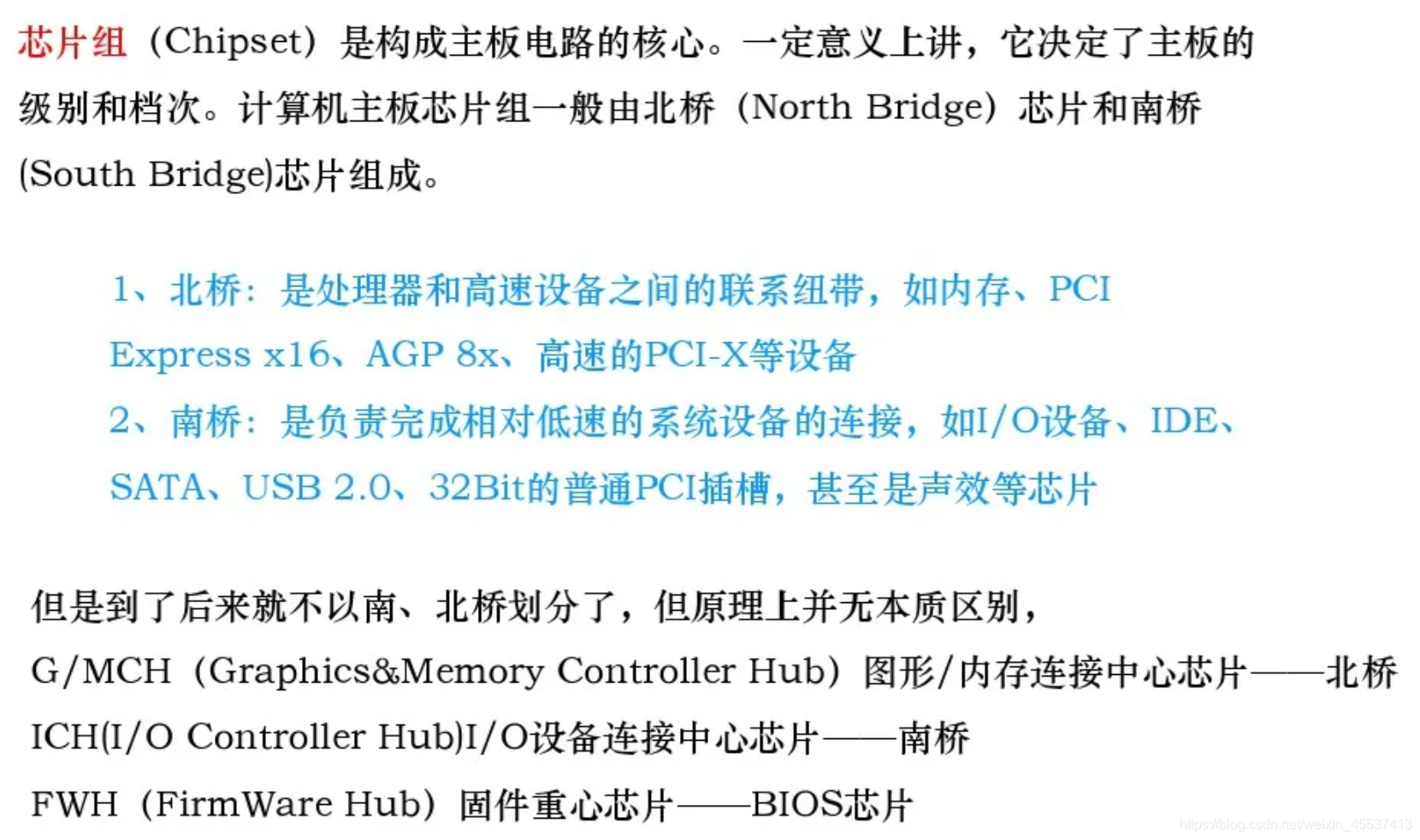

        如果把服务器比作一个人，那么CPU就是它的大脑，总线就是它的神经结构，芯片组则是他的神经中枢。芯片组决定了：

• CPU的和内存的类型
• 主板总线频率/带宽
• 扩展插槽的种类和数量
• 扩展接口的种类和数量

5、总线

总线是计算机组件用来传输数据的“道路”。

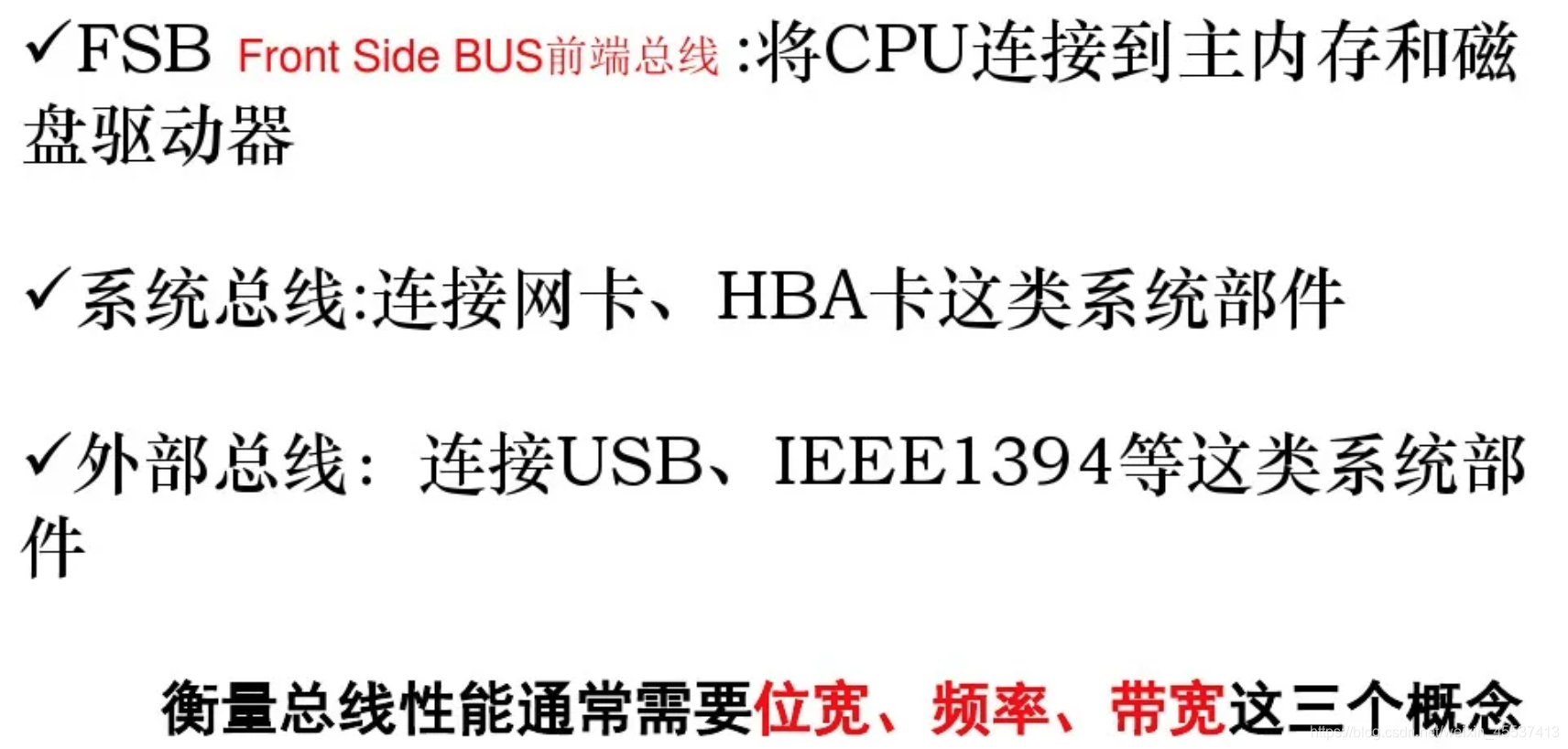

总线的分类大体上分如下：

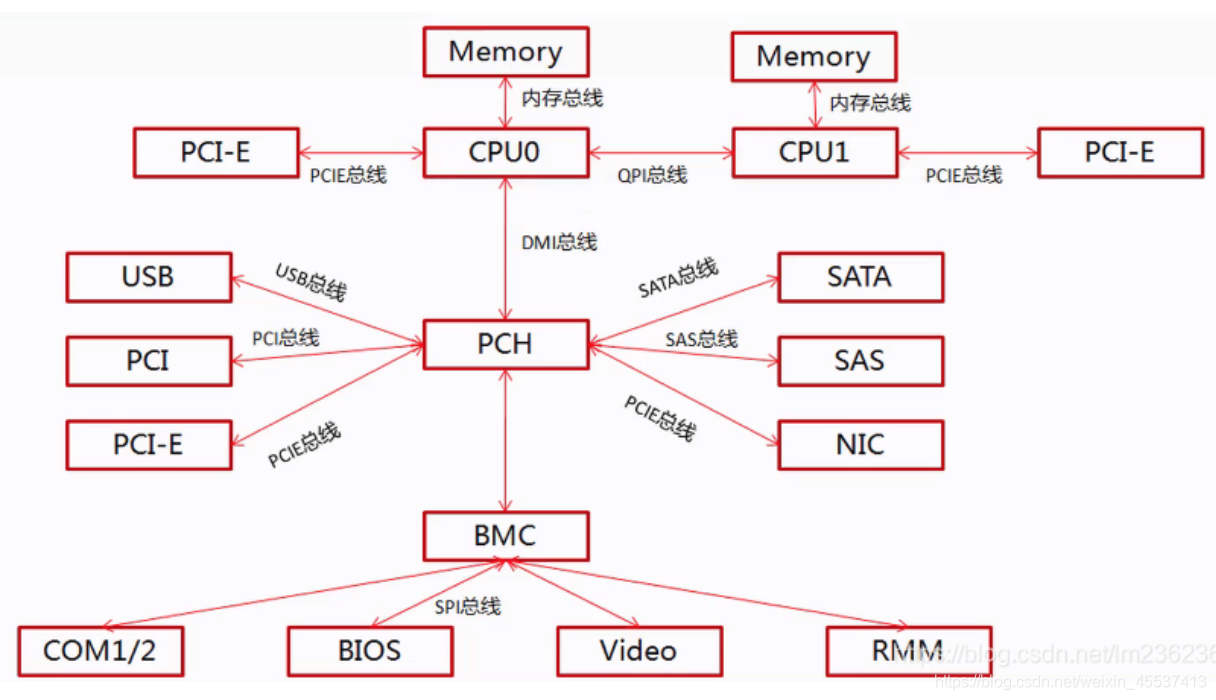

下图展示更细粒度分类：

如图所示

• CPU与CPU之间通过QPI总线进行通信
• CPU与PCI-E设备通过PCIE总线进行通信
• CPU和PCH通过DMI总线进行通信
• PCH芯片和USB设备之间通过USB总线进行通信
• PCH芯片和PCI设备通过PCI总线进行通信
• PCH芯片和PCI-E设备通过PCIE总线进行通信
• PCH芯片和SATA硬盘之间通过SATA总线进行通信
• PCH芯片和SAS硬盘之间通过SAS总线进行通信
• PCH和网卡之间使用PCIE总线进行通信
• BMC与其他设备通过SPI总线进行通信

FSB总线( Front Side Bus )前端总线,用来连接CPU和内存控制中枢(北桥芯片)。

QPI总线( Quick Path Interconnec )快速通道互联,是CPU和CPU之间以及CPU和IOH芯片之间的一种高速点对点互联总线。

DMI总线( Direct Media Interface )直接媒体接口,是北桥芯片( MCH )和南桥芯片(ICH )以及CPU和PCH芯片之间的点对点互联总线。

PCI总线( Peripheral Component Interconnect )外围组件互联,是一个用于将设备附加到主板上的计算机总线。

PCI-E总线( PCI Express) : 采用了目前业内流行的点对点串行连接,比起PCI以及更早期的计算机总线的共享并行架构,每个设备都有自己的专用连接,不需要向整个总线请求带宽,而且可以把数据传输率提高到一个很高的频率,达到PCI所不能提供的高带宽。在工作原理上PCI Express与并行体系的PCI没有任伺相似之处,它采用串行方式传输数据,依靠高频率来获得高性能。

         其中，FSB总线、QPI总线、DMI总线是系统总线；PCI总线和PCIE总线是系统总线。

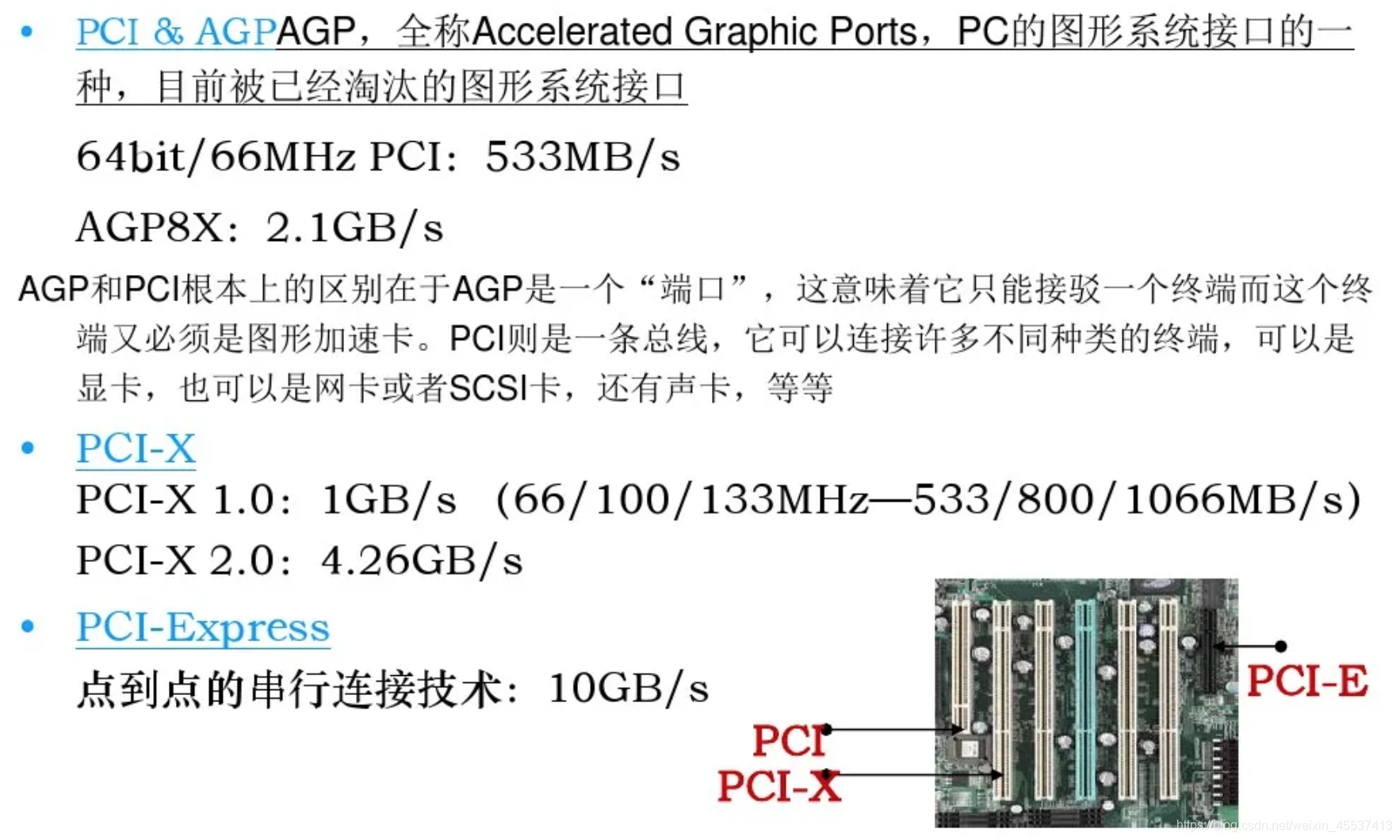

        常见系统总线如下：

6、内存

不多说。是与CPU离得最近的设备。目前发展已经广泛使用DDR4了。

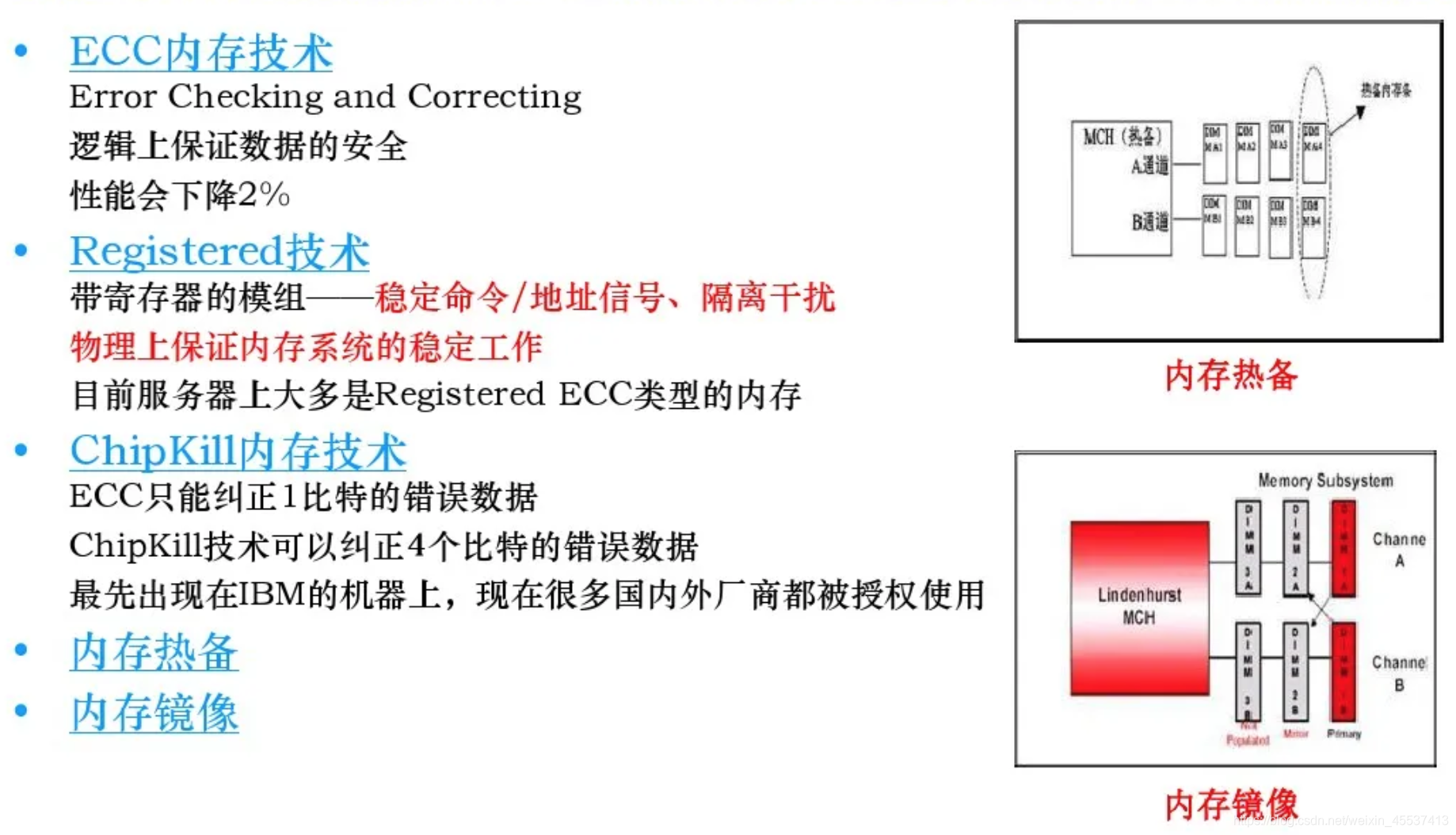

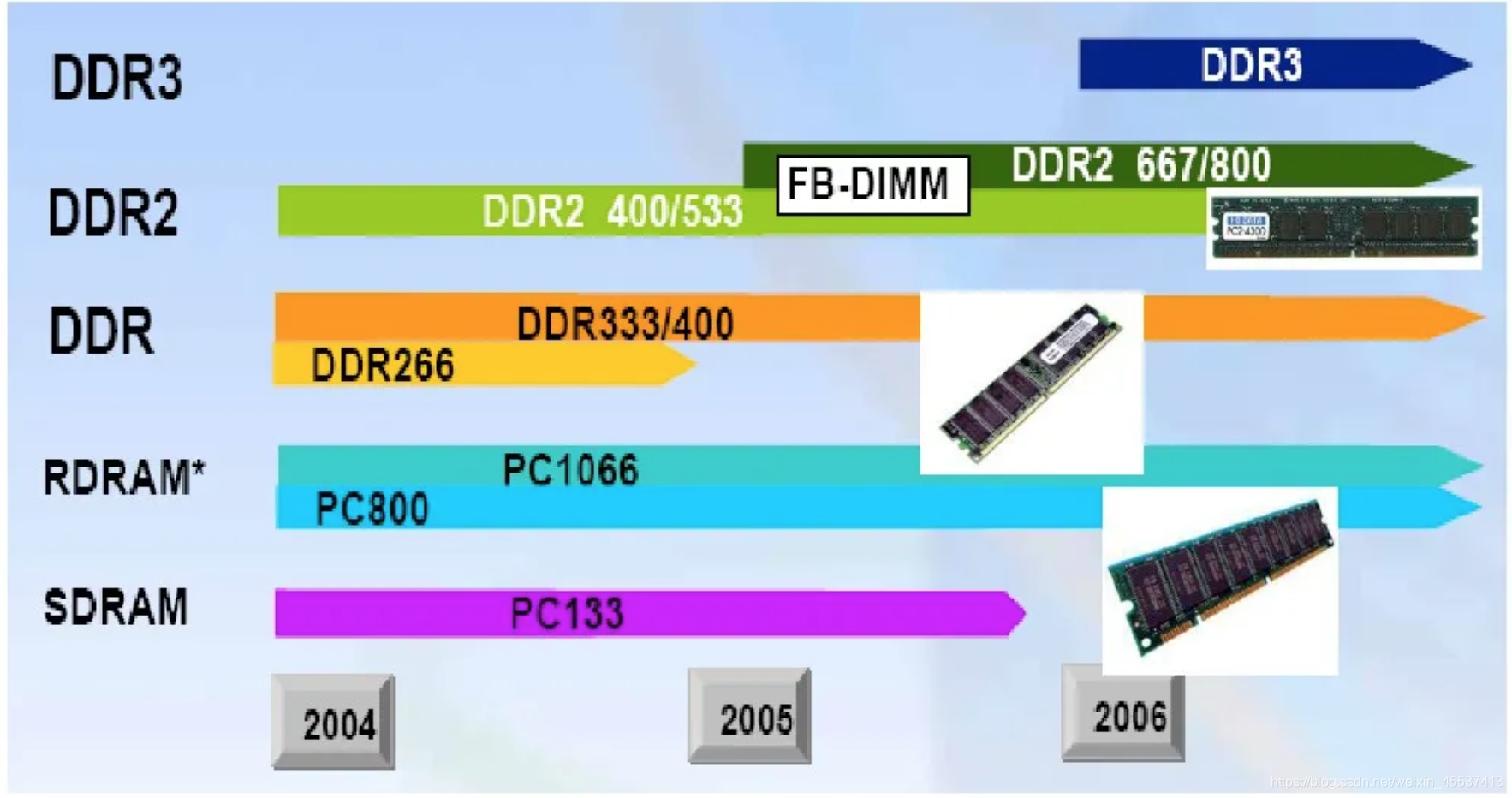

常用的一些内存技术如下：

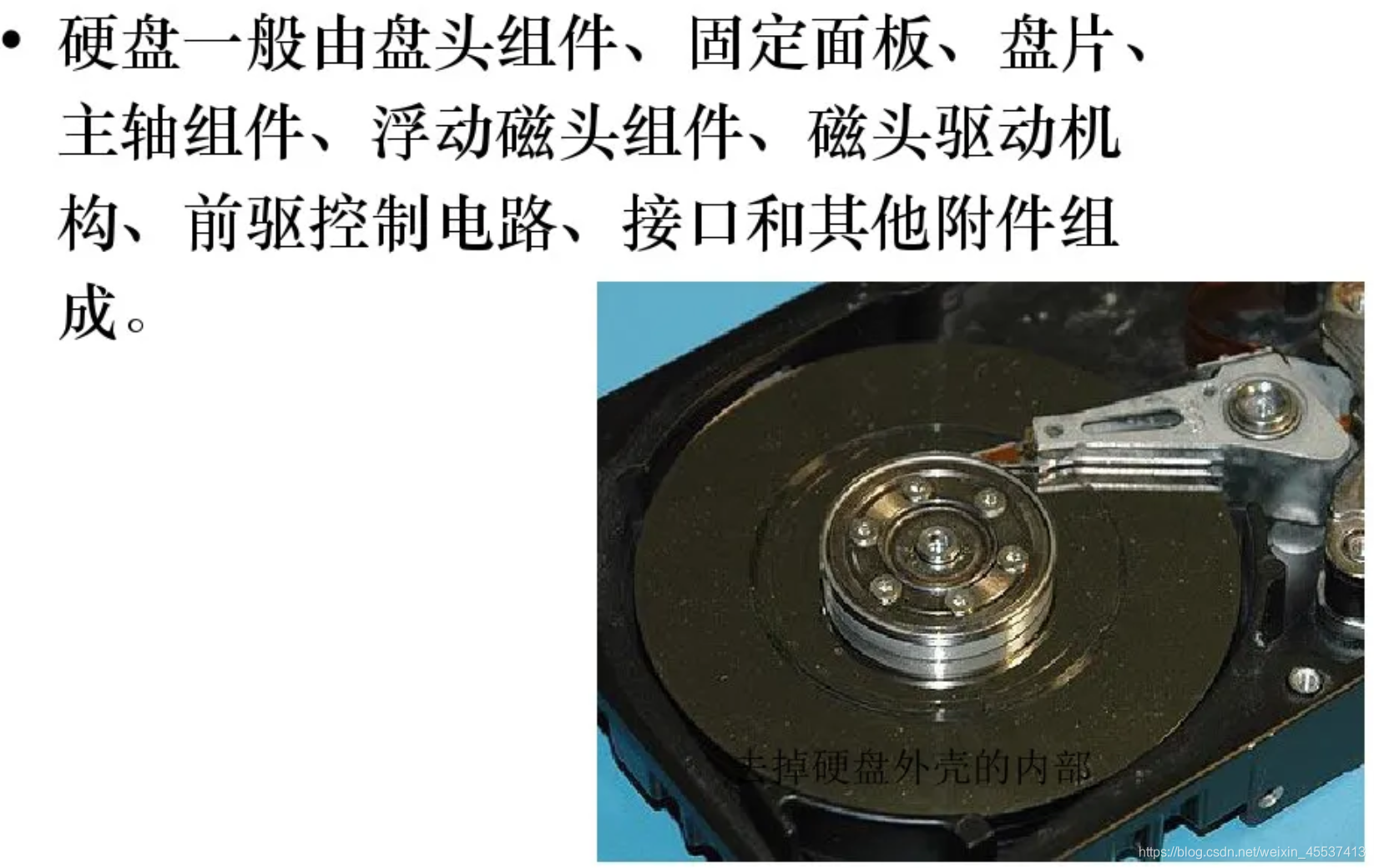

 7、硬盘

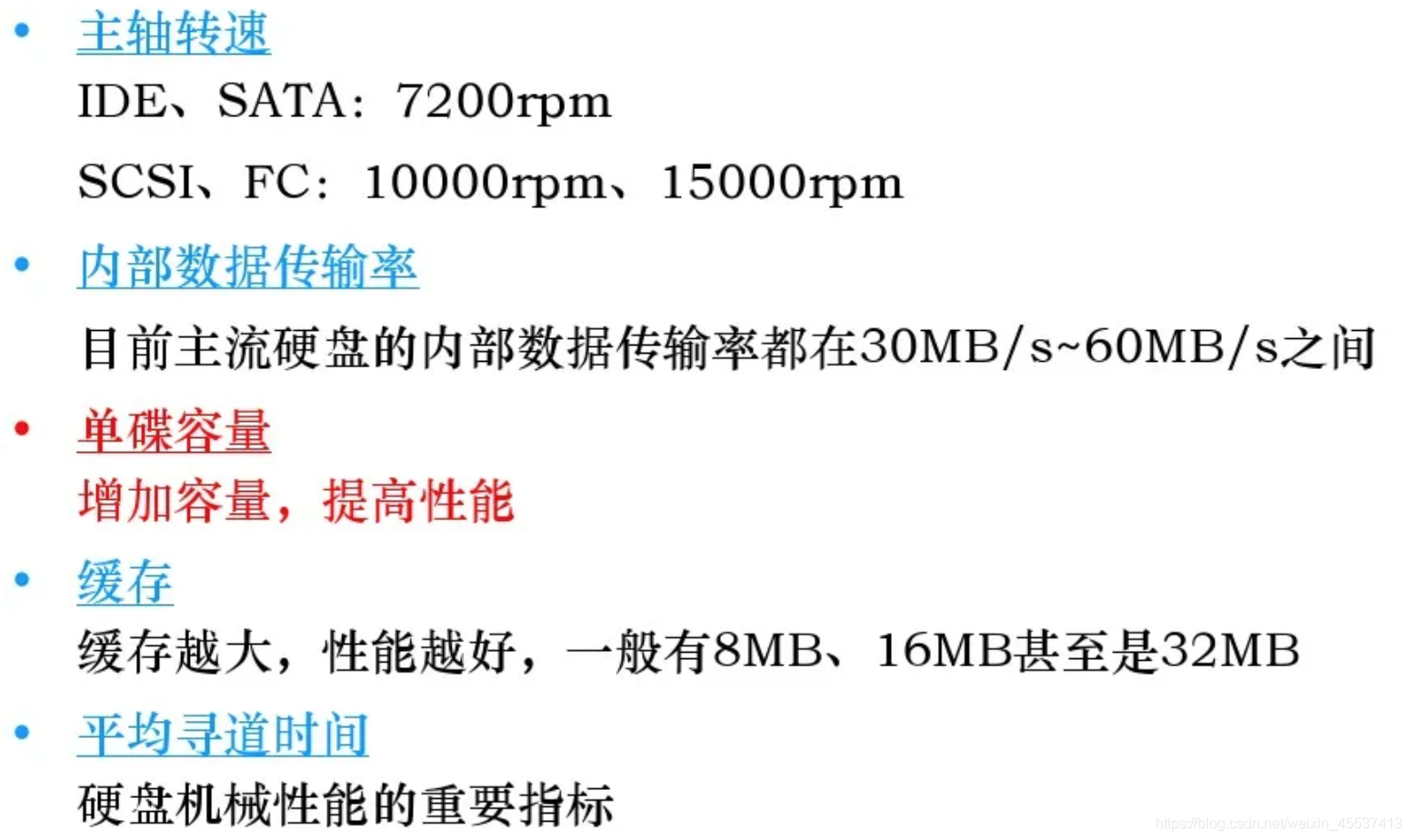

硬盘的重要参数如下：

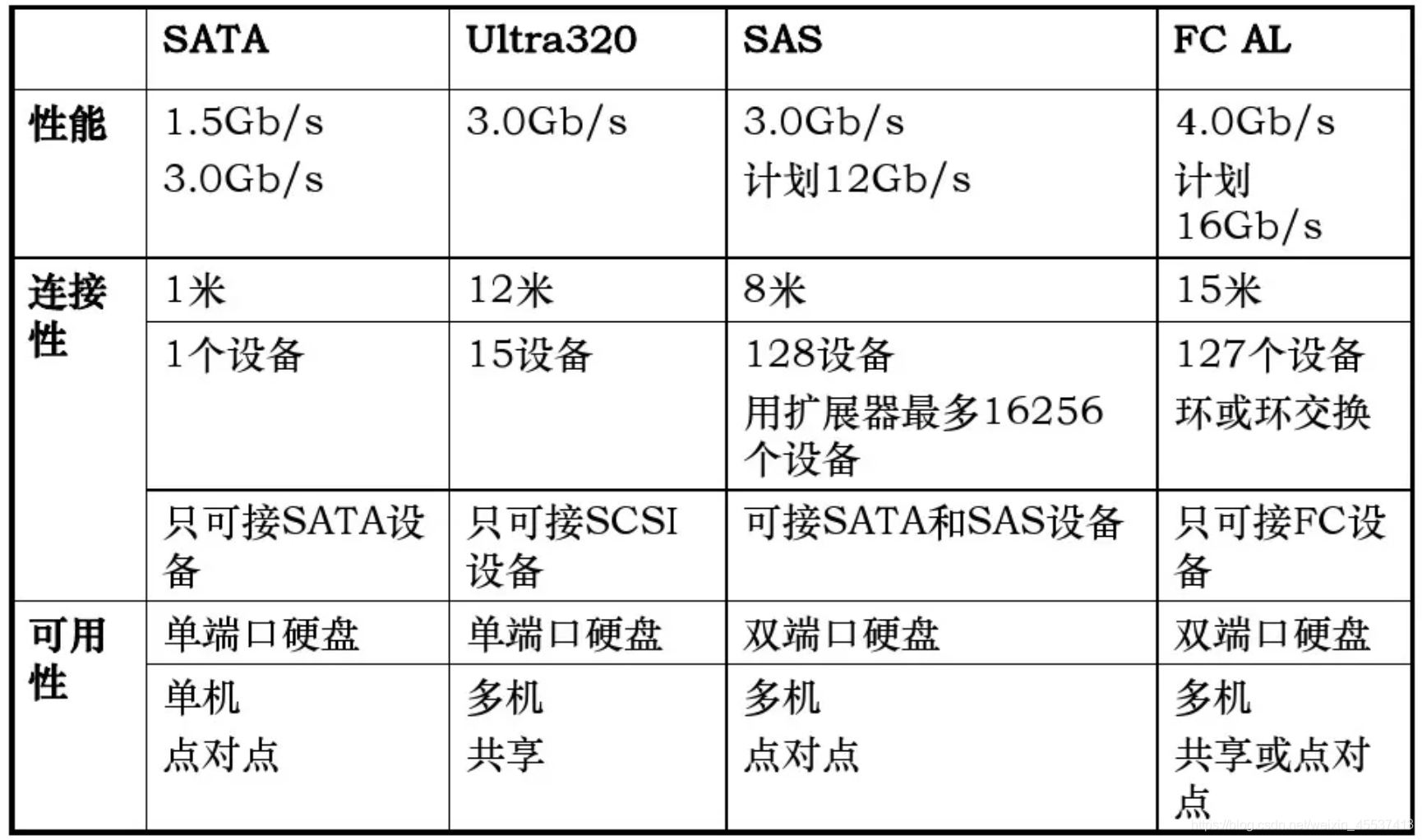

硬盘接口：

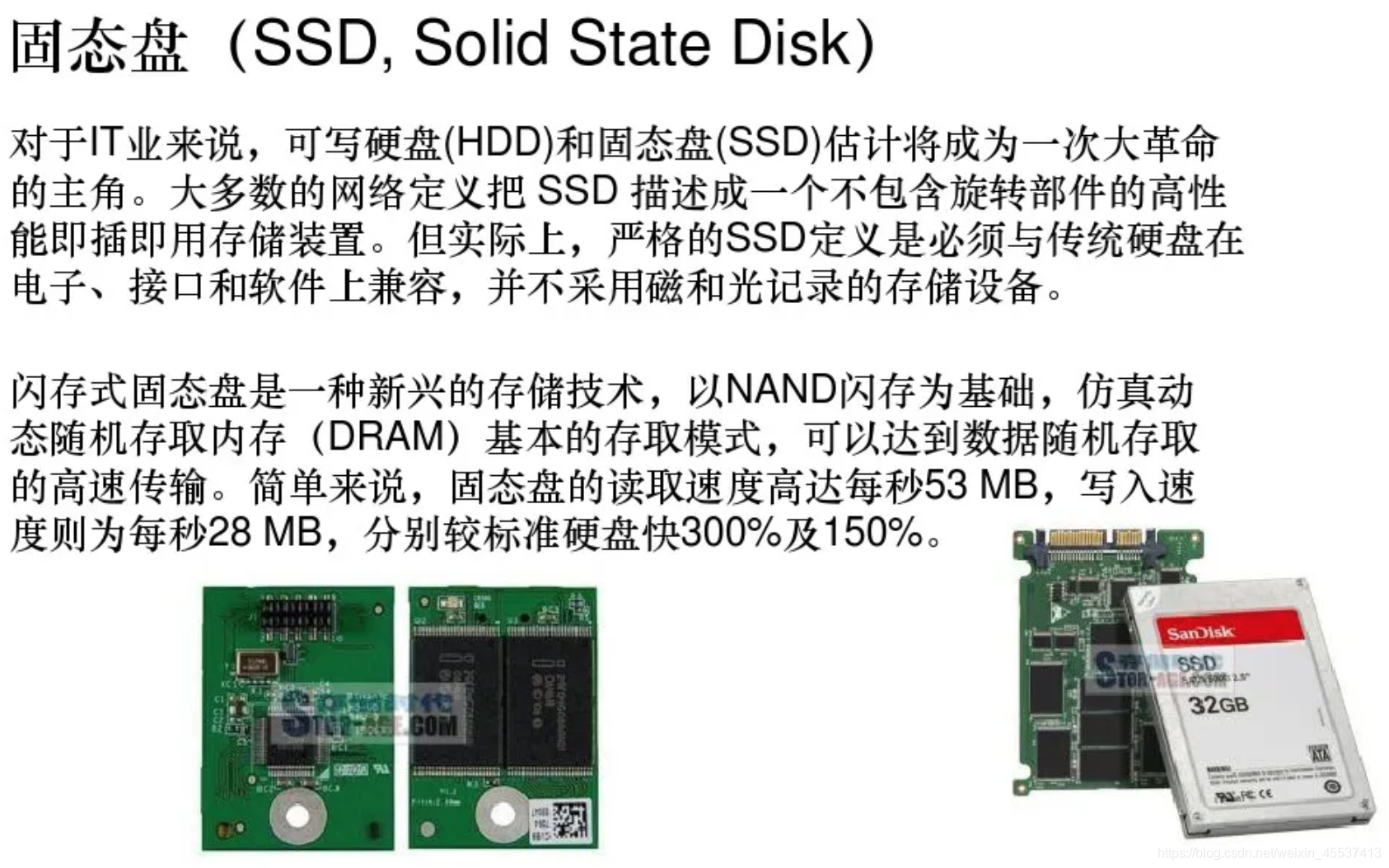

 硬盘支持热插拔，目前也用的比较多的一种高性能的固态硬盘：

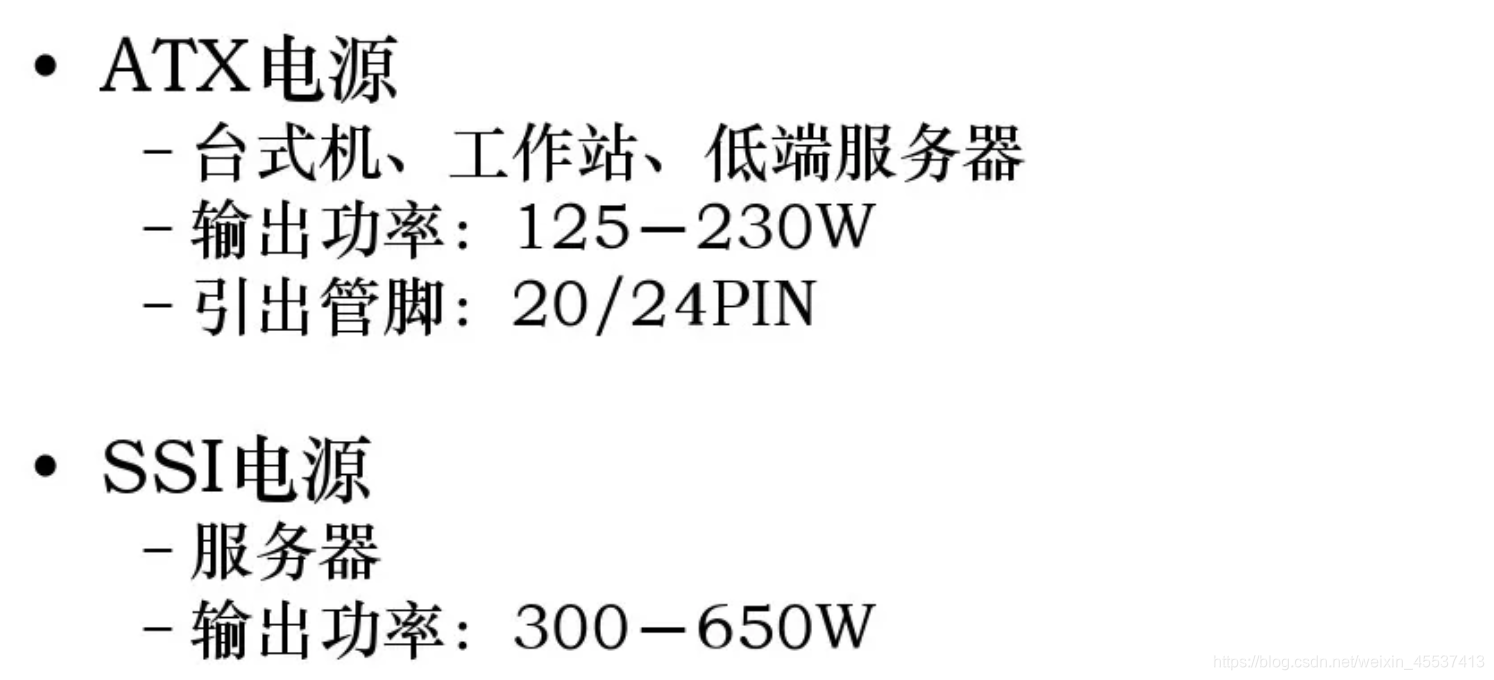

8、电源

电源目前一般也都支持热插拔，保证N+1冗余。

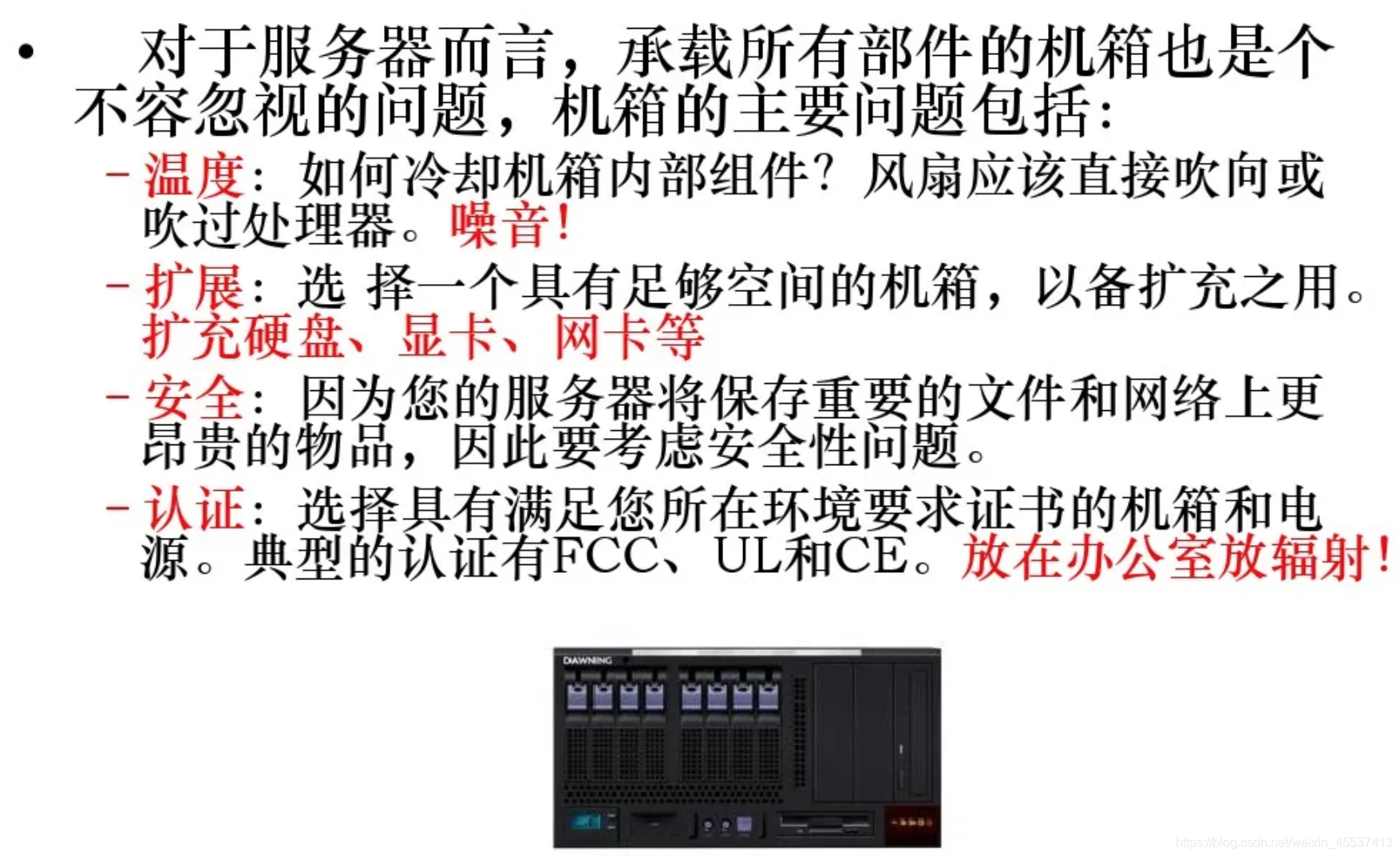

9、机箱

其他多讲了。
