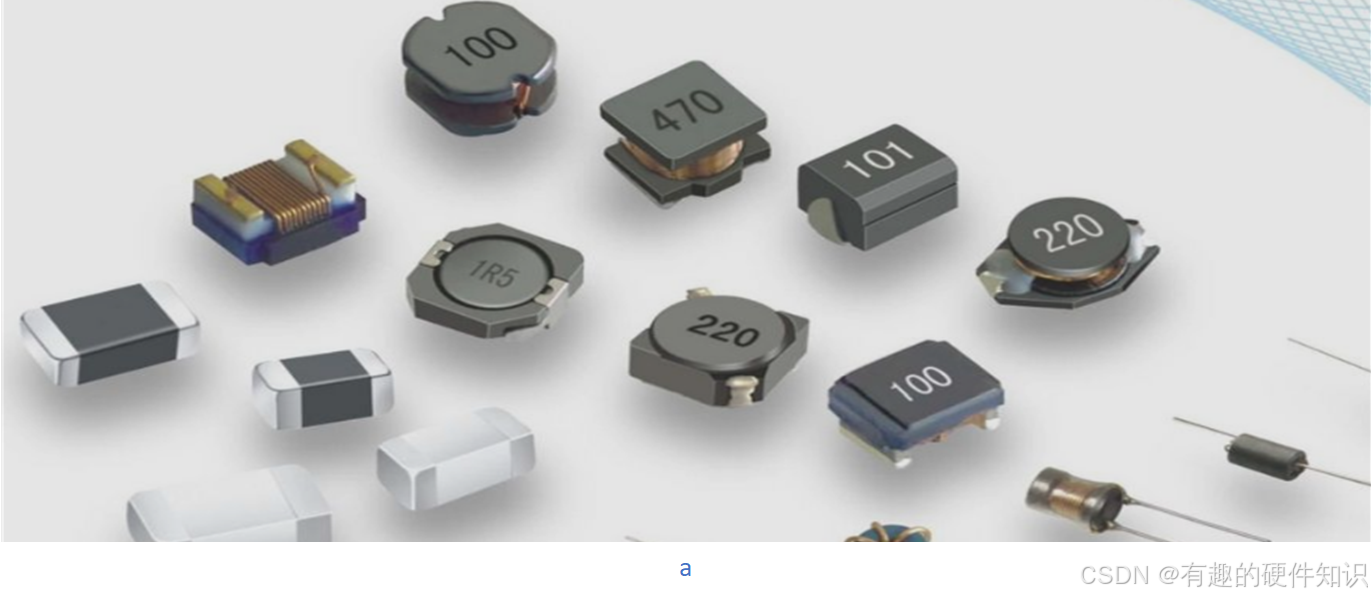

电感基本知识

电感是导线内通过交变电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生成此磁通的电流之比。

$L=\frac{\displaystyle \Phi }{I}=\frac{NBS}{I}=d\Phi /dI$

$\Phi$ 为磁通量，I为电流

电感的主要作用是抑制电流的改变，电感量是体现抑制电流改变能力的特性，电感量的大小同时也受到磁芯材料、磁芯形状尺寸、线圈匝数、线圈形状和大小等因素的影响。

$L=\mu _{0}\mu _{r}\frac{N^{2}S}{l}$

$\mu _{0}$ ：真空磁导率

$\mu _{r}$ ：材料的相对磁导率

N：线圈匝数

S：磁路通过的截面积

I：磁路的长度

对于一个理想的电感来说，电感量L是固定不变的。但在实际测量当中，是不能够测到这个值的。测定器测得的L值是通过测得Z=R+jX之后的一个计算值，测到的L值实际上是X/ω（即X/2πf），由于分布电容的存在，我们在测定器上看到的L-F曲线如下：

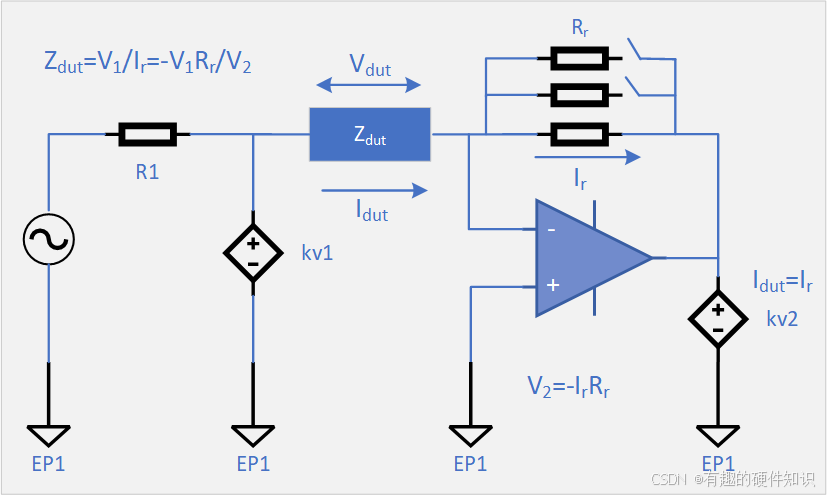

LRC测试原理

LCR测试仪是用来测量被称为阻抗的这种物理量的测量仪器。阻抗的符号为"Z"，表示的是交流电流流过的困难程度。可以通过流过被测物的电流"I"和两端电压"V"求出。

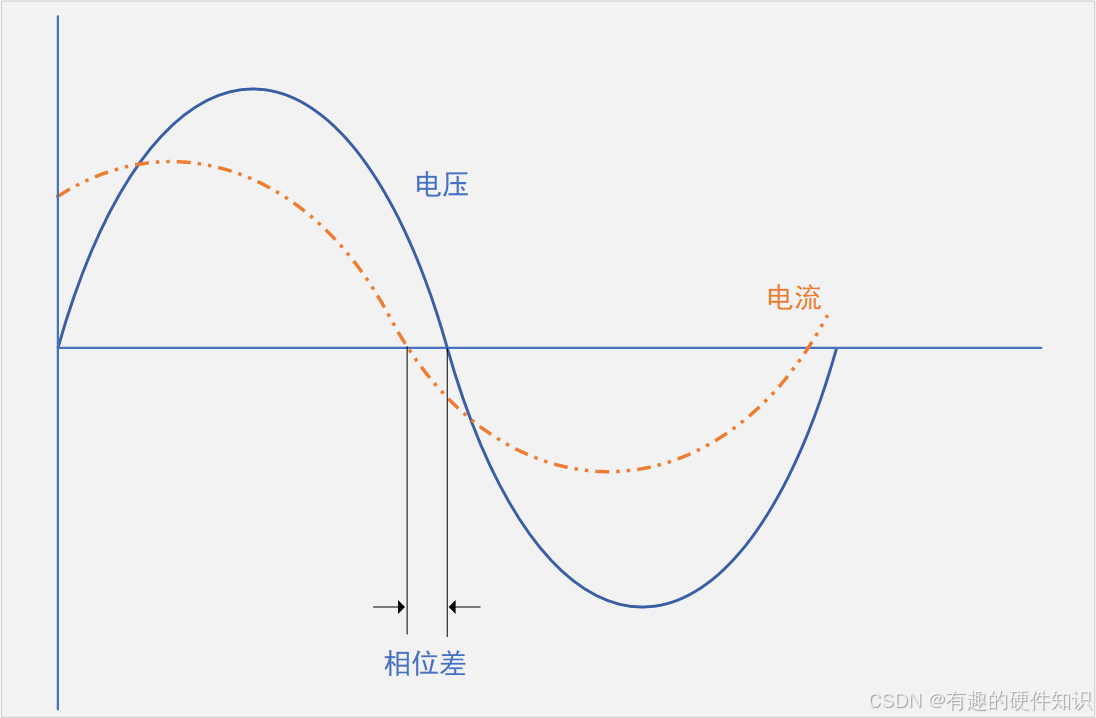

阻抗在作为复平面上的矢量来表示，因此使用LCR测试仪不光测量电流有效值和电压有效值之比，还测量电流波形和电压波形的相位差。

$\dot{Z}=\frac{\dot{V}}{\dot{I}}=\frac{\left | V \right |\angle \theta _{V}}{\left | I \right |\angle \theta _{I}}=\frac{\left | V \right |}{\left | I \right |}\angle (\theta _{V}-\theta _{I})=\left | Z \right |\angle \theta _{V}$

通过测试器件的Z值，以及其相位角θ，然后用下述公式，即可计算得出电感值。 Z=R+jX、R=|Z|*cosθ、X=|Z|*sinθ、X=2πf*L

电感的等效模型

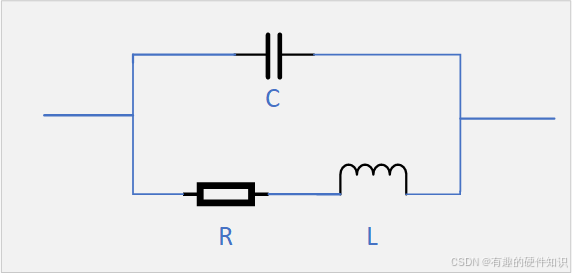

上图是实际电感的等效模型，由电感和电阻串联再与电容并联组成，下面来推导电感的阻抗公式

感抗公式：

$X_{L}=\omega L=2\pi fL$

容抗公式：

$X_{C}=\frac{1}{\omega C}=\frac{1}{2\pi \omega C}$

由高频等效模型可以得出：

$\frac{1}{Z}=\frac{1}{R+jX_{L}}+\frac{1}{jX_{c}}$

整理得：

$Z=\frac{R+j\omega L}{(1-\omega^{2} LC))+j\omega CR}$

计算电感的阻抗：

$\left | Z \right |=\left | \frac{Z1}{Z2} \right |=\frac{\left | Z1\right |}{\left | Z2 \right |}=\sqrt{\frac{R^{2}+(\omega L)^{2}}{(1-\omega ^{2}LC)+(\omega RC)^{2}}}$

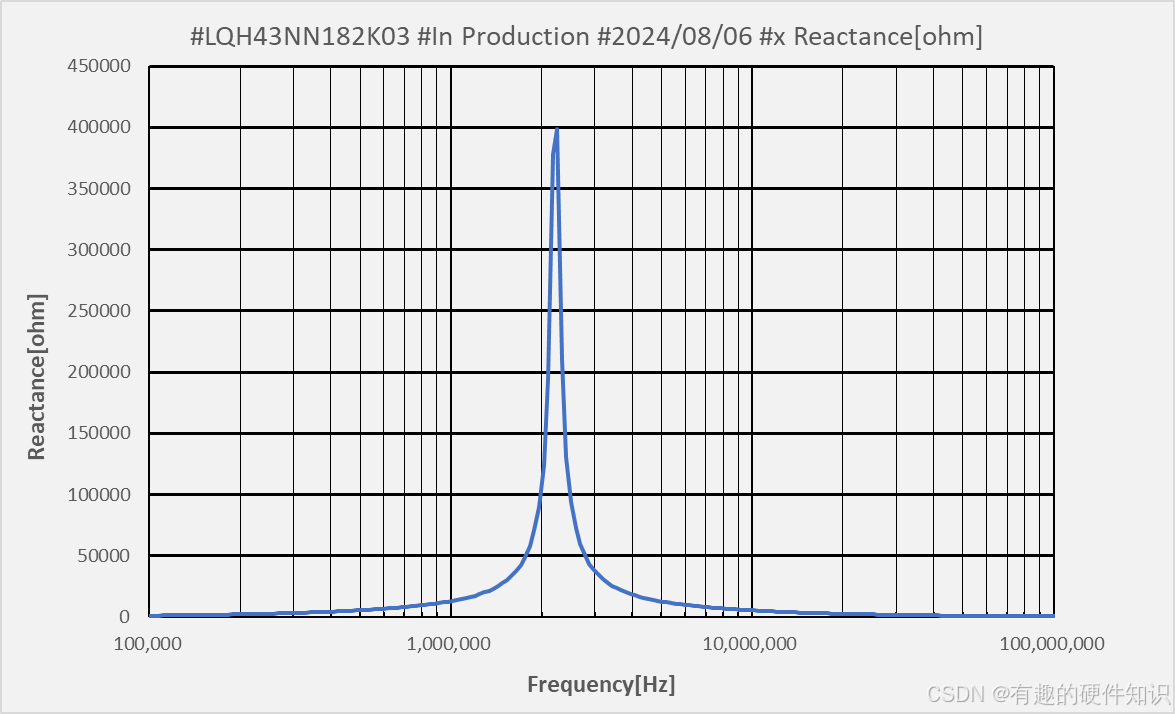

以上公式为电感阻抗与频率等变量之间的关系，下图展示的为Murata一颗功率电感LQH43NN182K03的阻抗曲线

可以看出该电感的自谐振频率为2.25MHz，此时电感的阻抗达到最大值，在谐振点上，电感的感抗和容抗相互抵消，因此在该频率点工作时，电感呈现纯阻性，当工作频率小于该频率，电感呈现感性，当工作频率大于该频率时，电感呈现容性，因此在电感选型时，需要保证电感应用电路的工作频率远远小于电感的谐振频率。

电感的关键参数

Irms（温升电流）

温升电流定义为电感在通入外加电流使表面温度从初始表面温度（20℃）上升到一定温度时的直流电流值（一般功率电感的温升是40℃，射频电感的温升是20℃）。温升电流的大小取决于电感直流电阻，直流电阻越小则温升容许电流越大。

Iset（饱和电流）

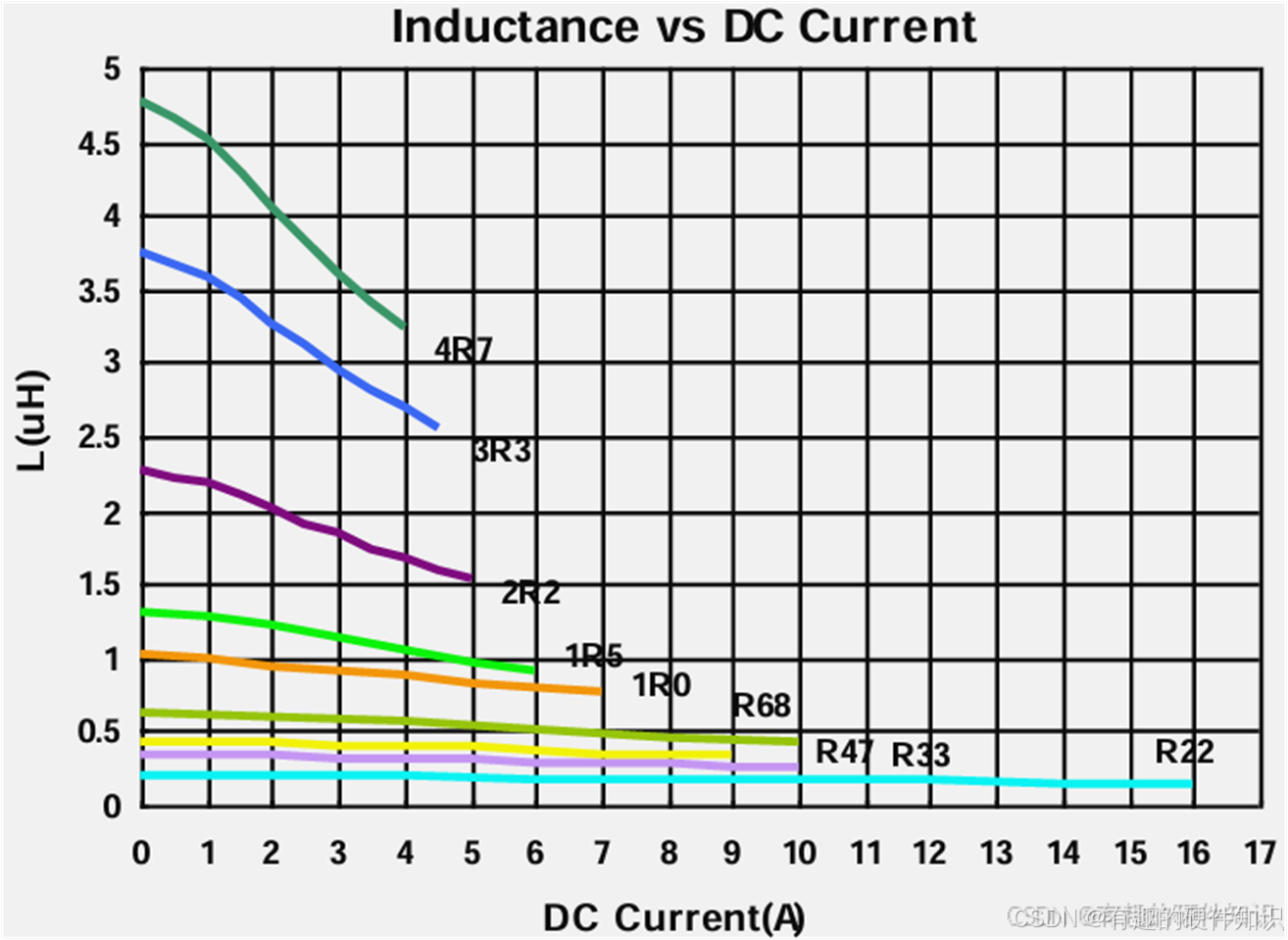

饱和电流则定义为电感在通入外加电流而导致电感量下降一点幅度时的电流值（一般下降的幅度是30%）。

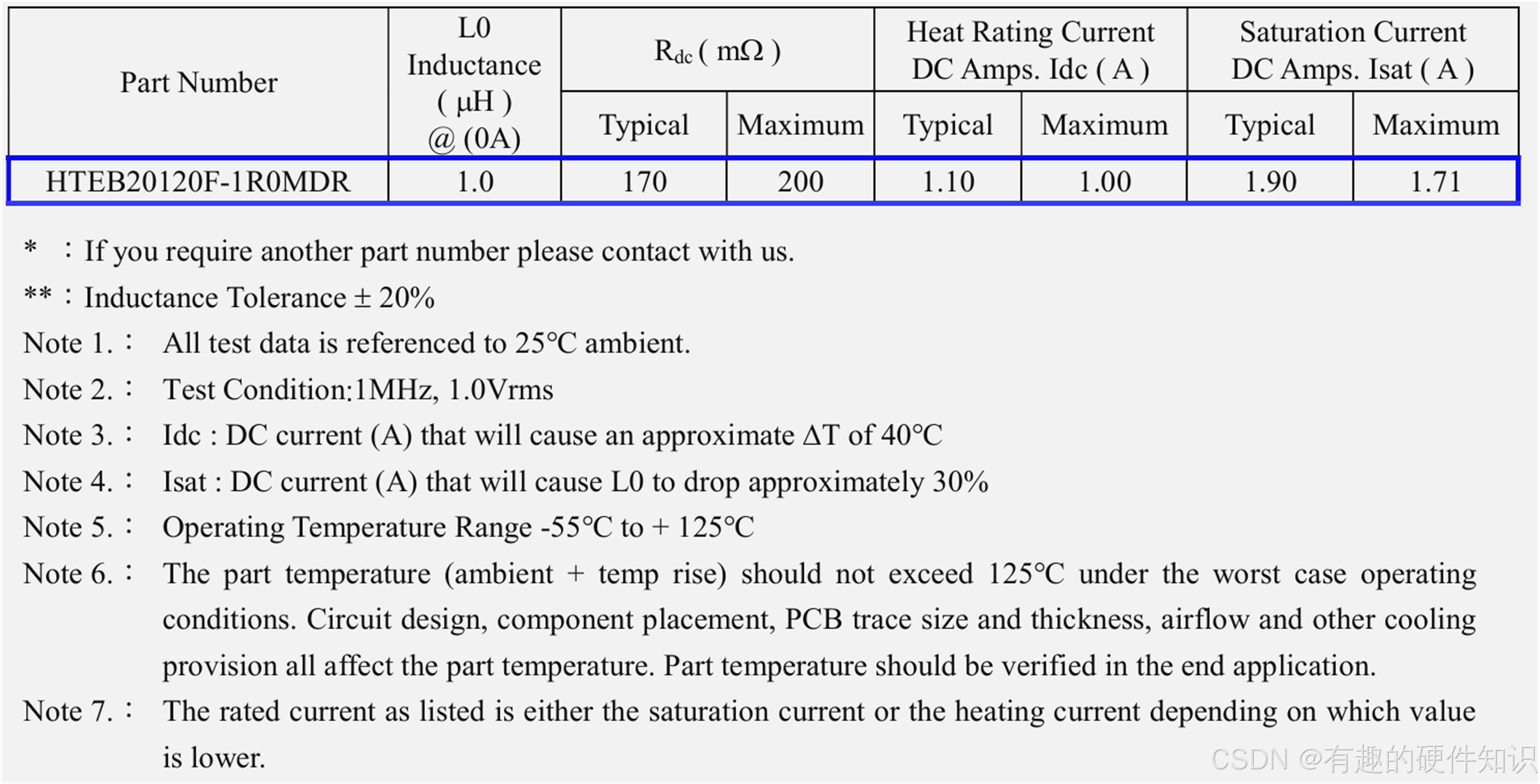

Ir（额定电流）

额定电流表征了通过电感的直流电流的强度，包括温升容许电流和磁饱和电流两方面的内容，由二者中较小的电流决定，通常标称为最小值。对于磁芯为非磁性材料的电感来说，通入电流不会导致电感量下降，因而其额定电流仅由温升容许电流定义。

Q （品质因子）

电感的Q值是电感相对损耗的一个度量，被称为“品质因子”。它的定义是电感储能与耗能的比值，即电抗与有效电阻的比值，简单来说，电感作为一个储能器件，因实际电感与理想电感的区别，在储能的同时也会由能量的损耗，因此可以用Q来评价电感的相对损耗，Q值越小损耗越高，如下公式

$Q=\frac{X_{L}}{R_{e}}=\frac{2\pi fL}{R_{e}}$

其中， $X_{L}$ 为电感的电抗，包括感抗和容抗两部分； $R_{e}$ （电阻）主要由电感线圈的直流电阻、磁芯损耗以及介电损耗等组成。

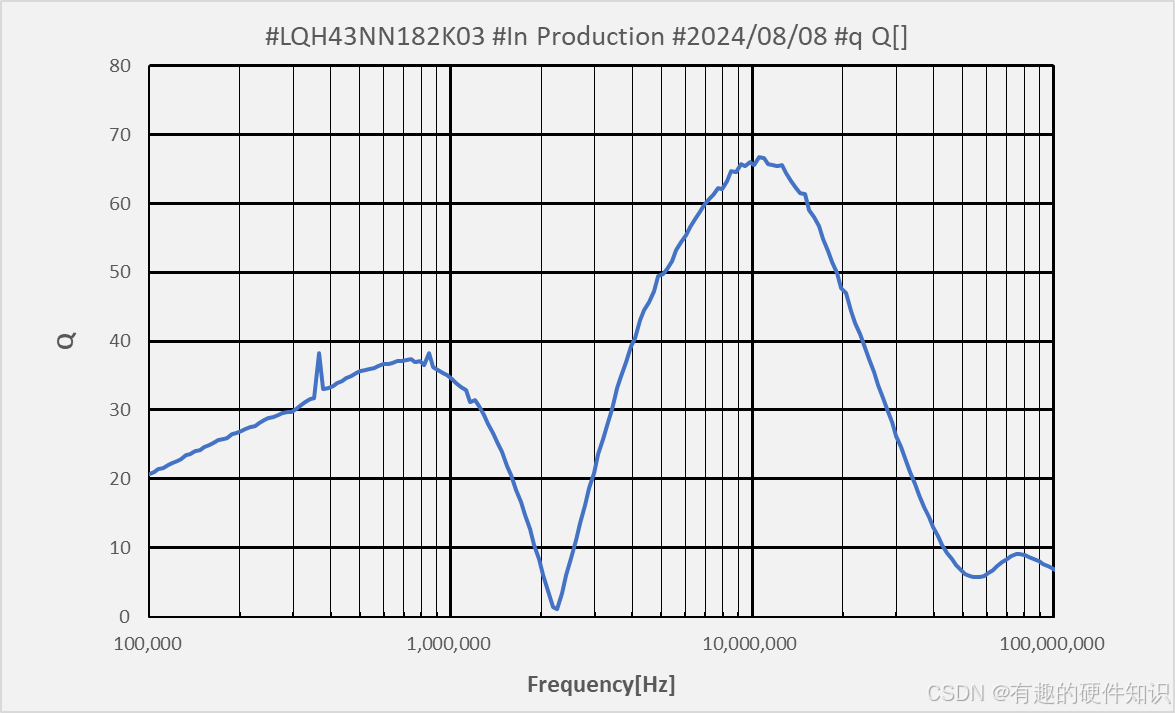

上图是Murata一颗功率电感LQH43NN182K03的Q值曲线，可以看出在2.25MHz时该电感的Q值最小，由【等效模型】小节可知，该频率时电感的自谐振频率，为什么在自谐振频率时电感的Q值最小呢？因为在该频率点电感呈现纯阻性，此时电感的能量在内部电容和电感中交换，最后通过线圈电阻、磁滞损耗、涡流损耗的方式释放出来，因此Q值最小。

DCR（直流内阻）

电感的直流电阻指在无交流信号下测得的电阻。在电感的设计中，都要求使直流电阻尽可能小有利于降低产品损耗。其量度单位是欧姆，通常标称为最大值。
