COMSOL混凝土细观模型之圆形骨料及界面过渡区ITZ建模教程

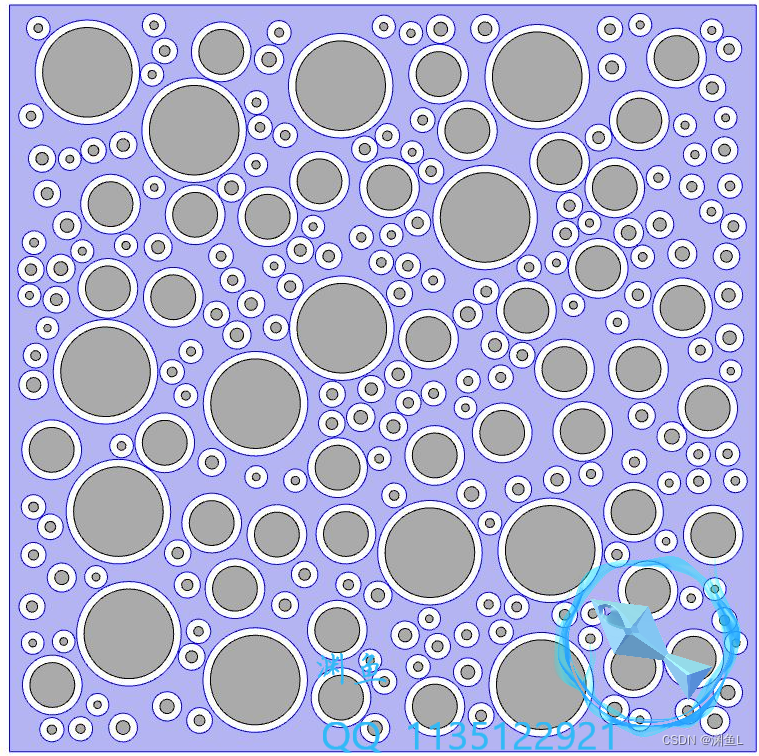

模型总览

建模教程

1、CAD模型构建

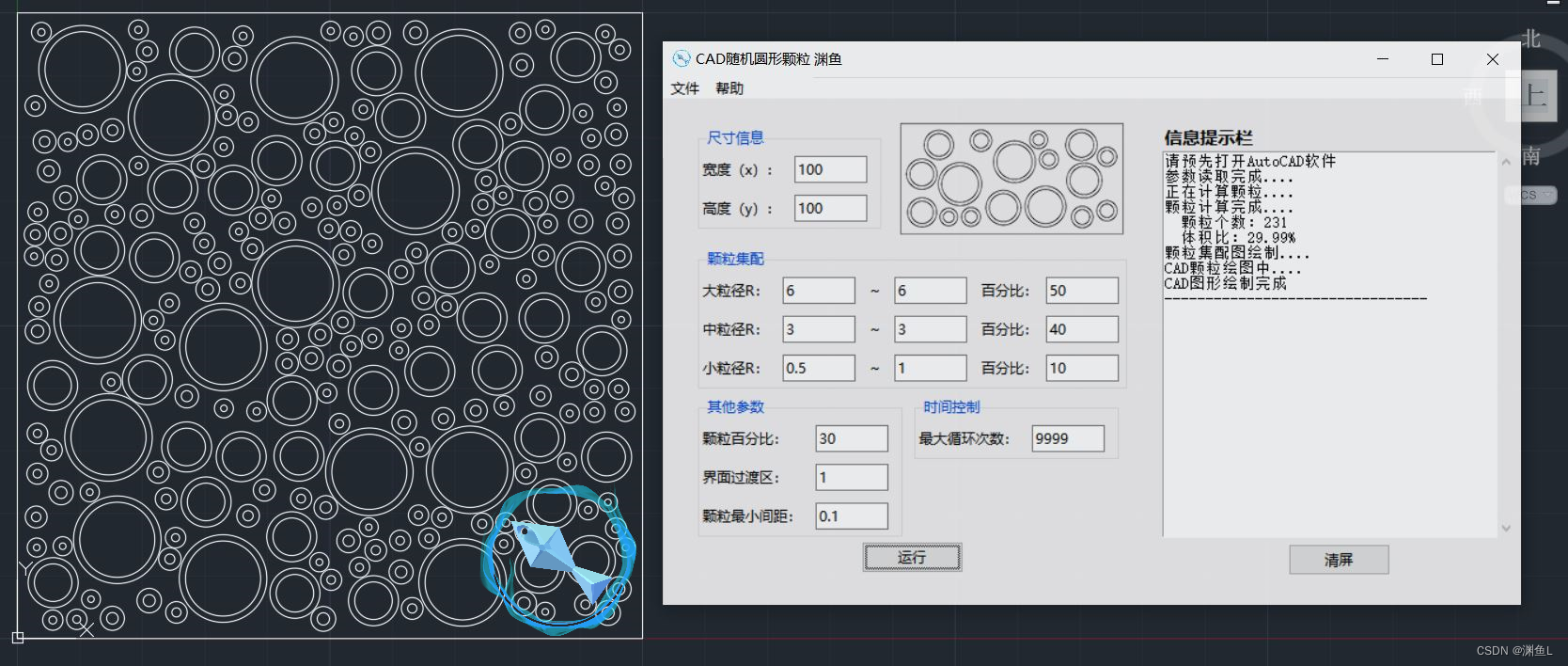

采用CAD随机圆形插件建立CAD模型：

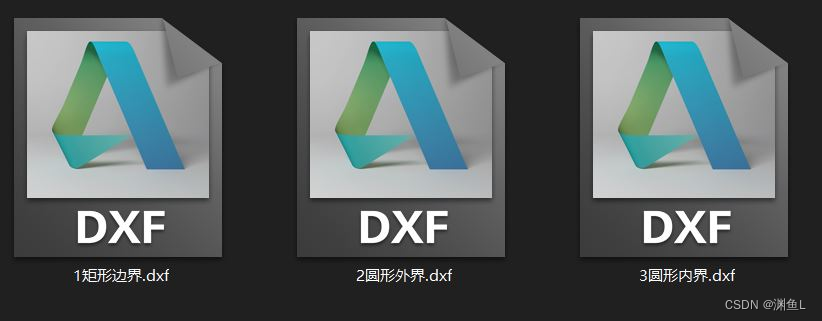

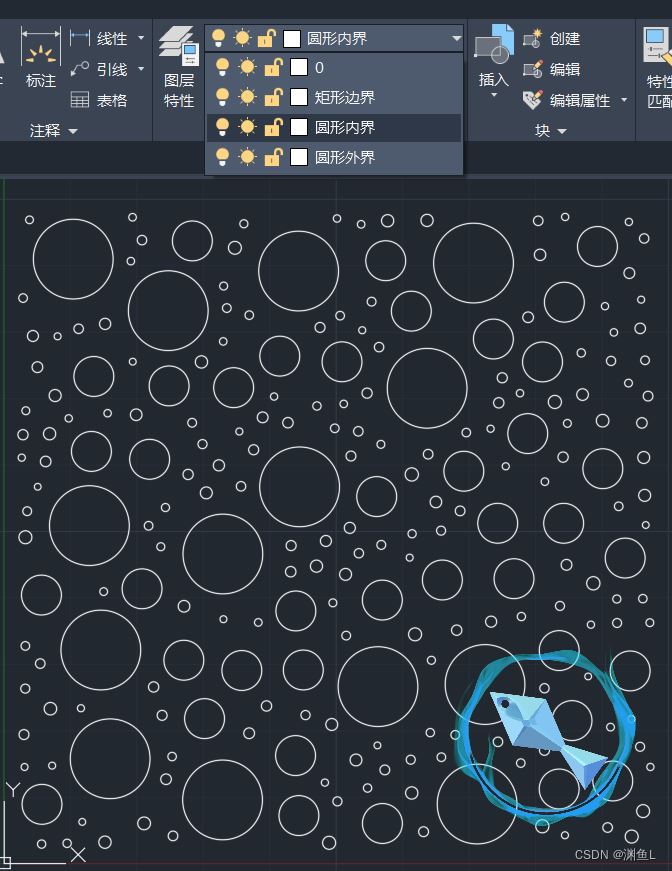

将每个图层上的图形单独另存为.dxf格式文件，注意原图需要复制三份并删除两个图层的图形：


2、comsol建模

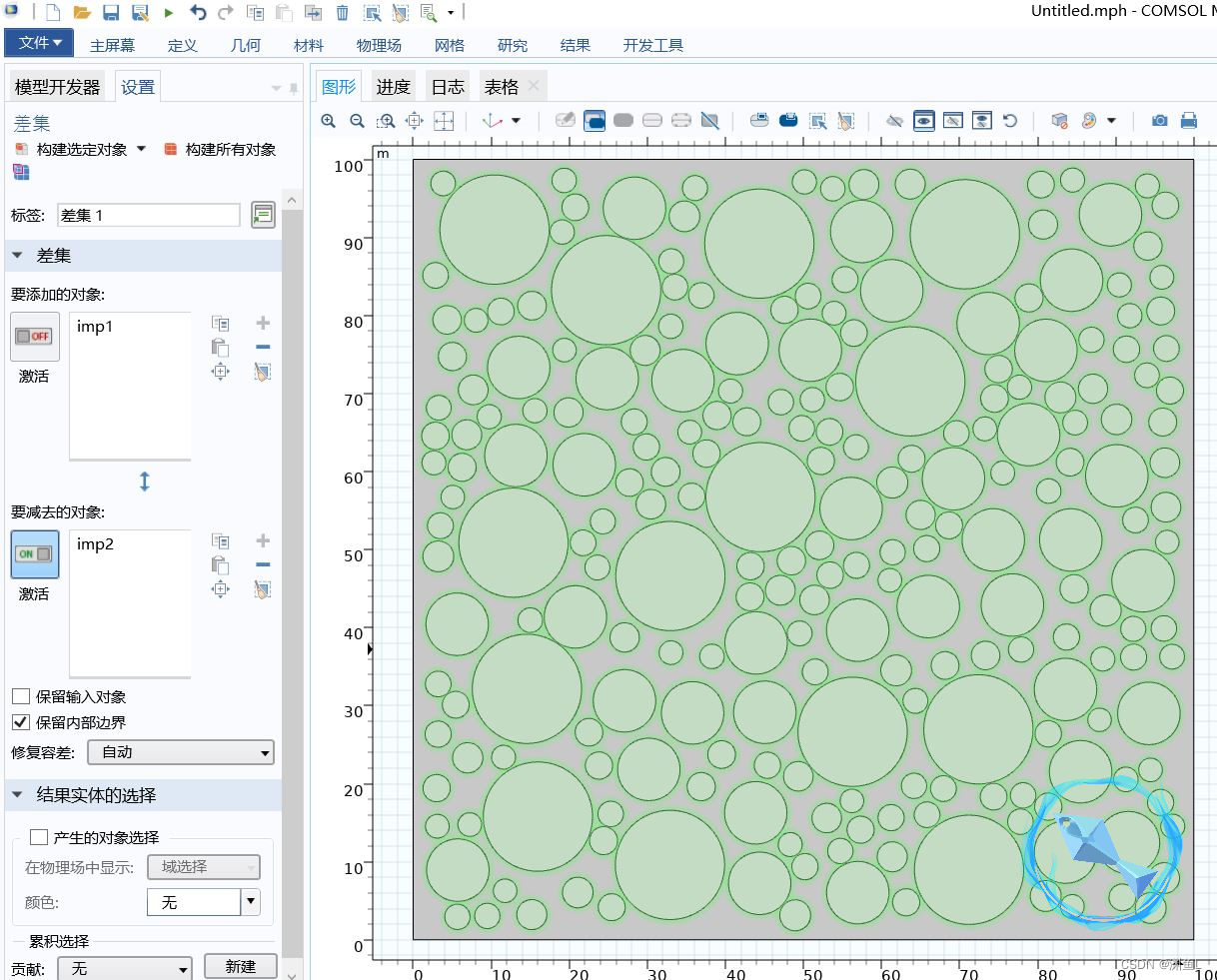

打开comsol软件，导入事先保存的dxf文件1与文件2，并做差集：

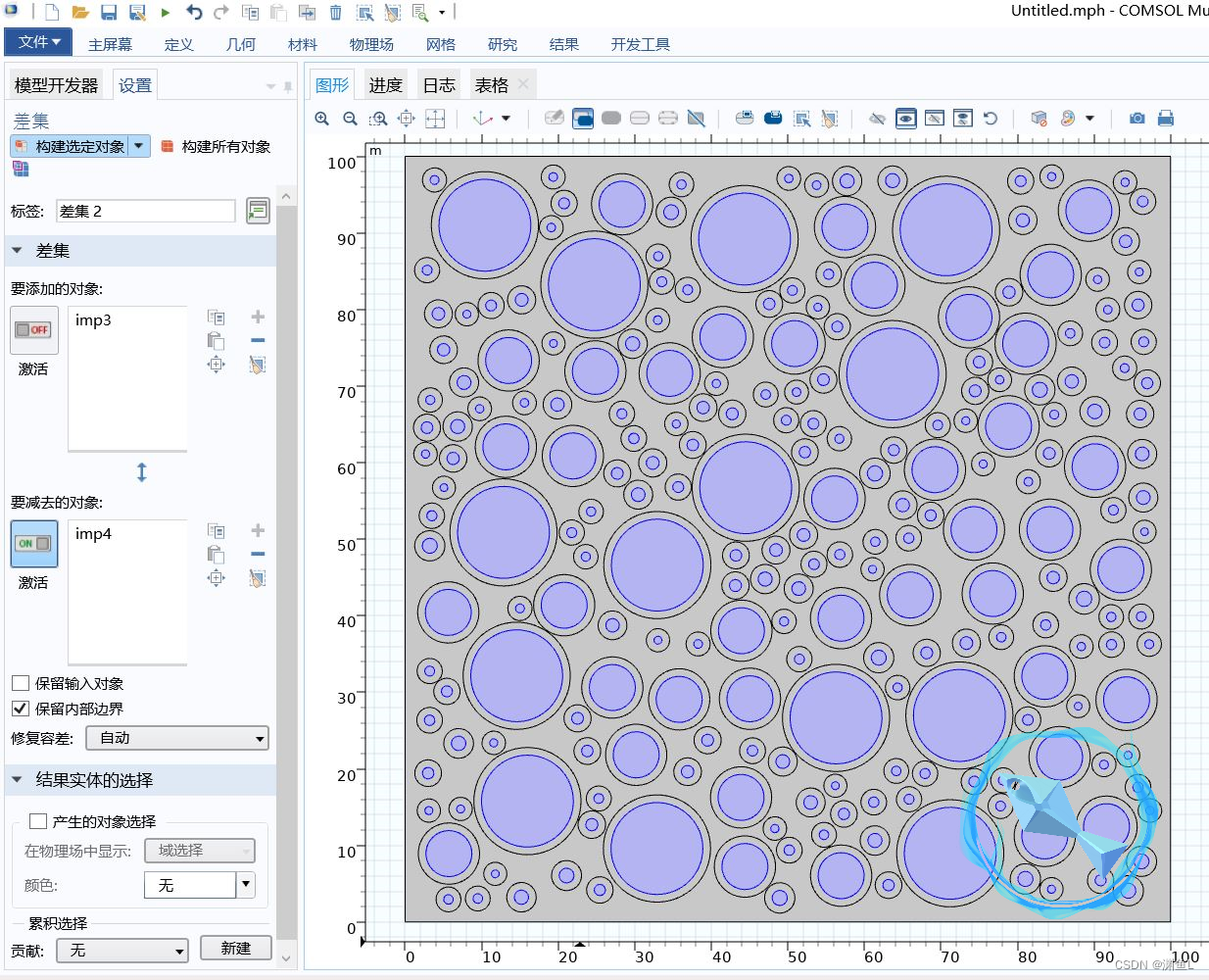

同样的操作，导入dxf文件2、文件3并做差集：

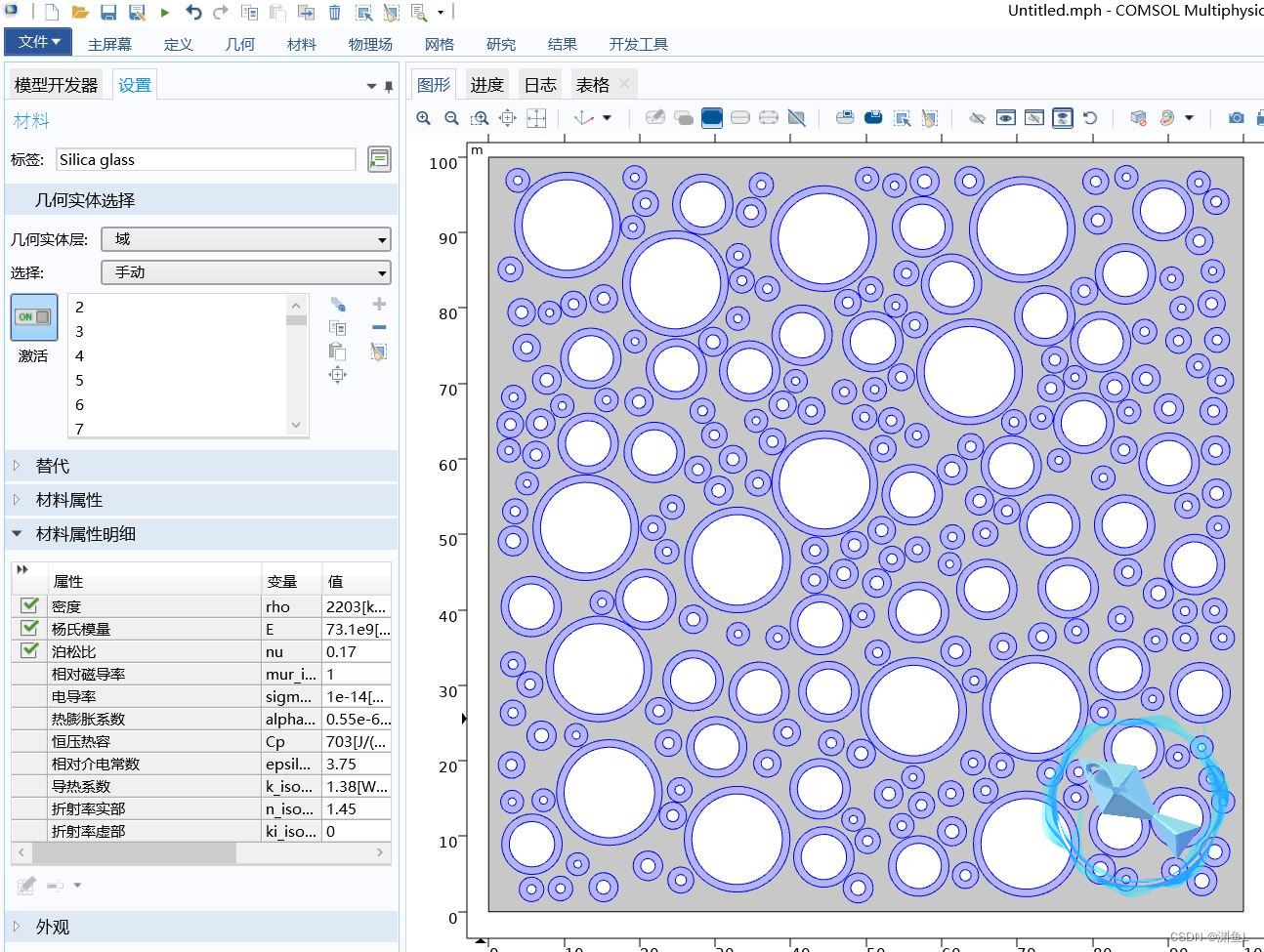

定义自己需要的三种材料（这里随便取了三种）分别作为基体、界面过渡区、骨料的材料，对基体及界面过渡区进行材料赋值：


点击“单击和隐藏”，暂时将模型全部隐藏，然后导入dxf文件3，并对导入的模型赋值材料参数：

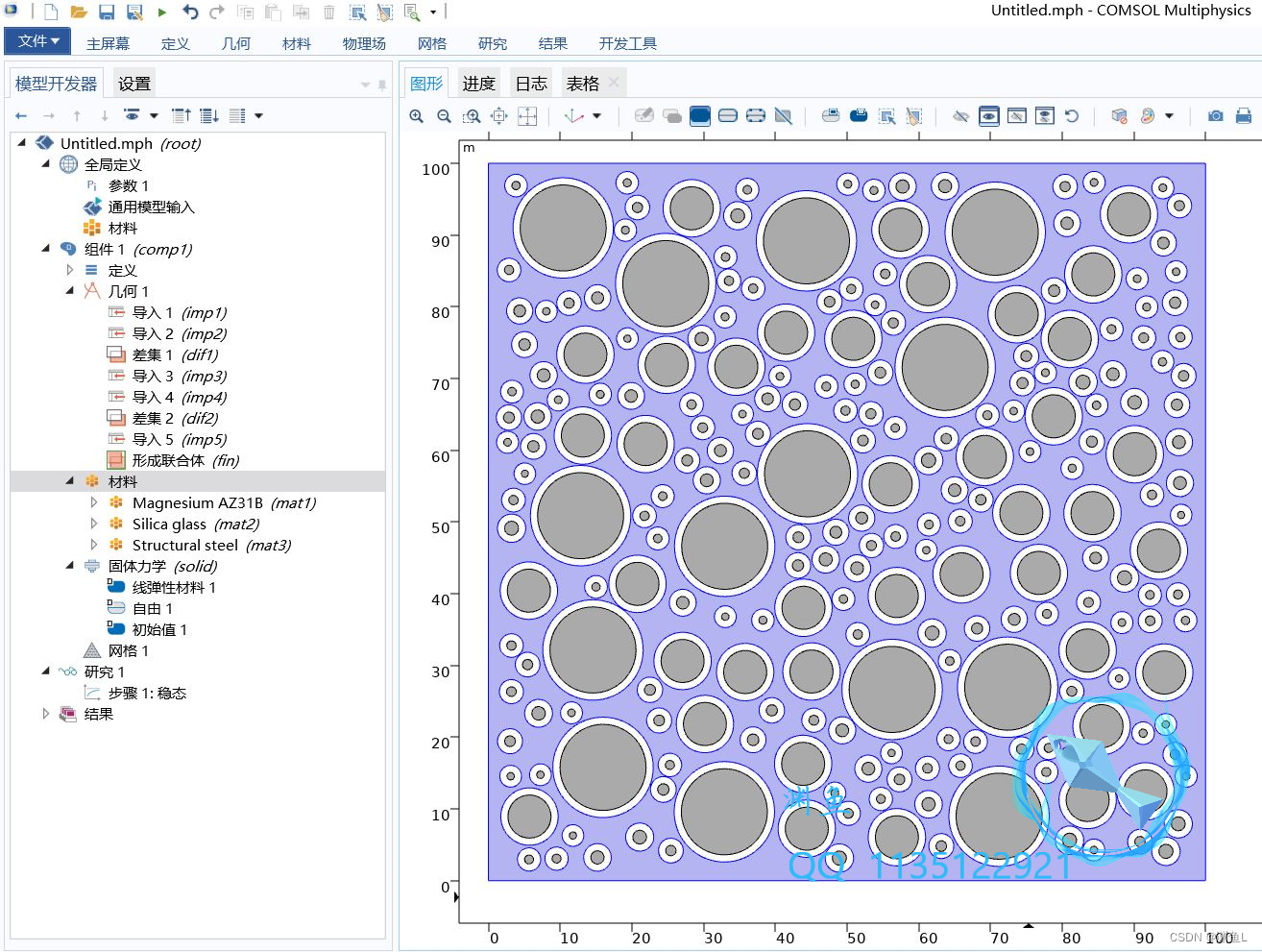

最后显示全部就完成模型的构建了~
