交流桩和直流桩到底有哪些区别？一文帮你总结两者7大差异

一、充电原理

交流桩：通过交流电源向电动车的电池充放电。在交流充电过程中，电源会提供一个交流电流，它频繁地在正、负两个方向之间变化。电动车的充电器会将交流电流转换为所需的直流电流以充电电池。交流充电的主要特点是充电设备简单、成本低廉，且适用于大部分普通家庭电源。

直流桩：通过直流电源向电动车电池充放电。直流充电设备通常使用特殊的直流充电桩，其内部包含直流充电机和电动车的充电插头之间的连接。直流充电机会将交流电源转换为直流电源，并直接将电流传送到电动车的电池中，以实现快速充电。相比之下，直流充电具有充电速度快、充电效率高的优点，适用于需要快速充电的场景，如高速公路服务区或电动车充电站。

二、充电方式

交流桩是使用交流电源为电动汽车提供电能的充电方式。直流桩是指充电设备将电网的交流电进行整流后再输入车辆的充电行为。

三、充电功率

交流充电功率一般较小，也被称为慢充；直流充电功率较大，因此也被称为快充。

四、充电流程

交流充电需要使用交流充电桩，中间需要经过车载充电机和电池管理系统两道关卡。直流充电需要使用直流充电桩。交流桩具体充电流程如下：

第1步：插枪

用户从充电桩拔枪并插入汽车充电口，枪和车的物理连接完成。

第2步：扫码启动

用户手机小程序/APP扫描桩上的二维码获取充电桩唯一编码和充电枪编码等，同时确保账户里有足够的余额，然后点击小程序/APP上的【启动充电】。

第3步：开始充电

充电桩发送“充电激活信号”和“交流充电连接信号”给VCU和BMS。VCU检测到“充电激活信号”和BMS发出的“交流充电连接信号”，吸合“慢充高压继电器”并控制慢充电子锁执行“闭锁逻辑”。BMS通过CP回路电压检测车端枪头是否插接良好，并通过检测CC回路阻值识别“电缆的额定容量”，通过检测CP回路的PWM信号确认交流充电桩的最大供电电流，BMS将前两者与OBC发送的“额定输入电流值”进行取小设定为OBC的“最大允许输入电流值”设定车载充电机输入电流，并将充电电压及充电电流信息发送OBC。BMS吸合充电继电器，并通过CAN报文发送“车载充电机控制命令”，OBC收到后启动充电。

第4步：停止充电

结束充电，把枪放回枪座。

五、充电接口

交流桩是7个孔的交流插座，而直流桩是9个孔的直流插座。

六、安装流程

交流桩的安装和直流桩的安装比较起来相对简单，具体流程如下

1.准备工具

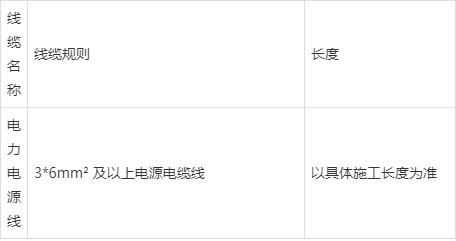

将充电桩从包装箱中移出之前，应注意检测包装箱是否有损坏，对照发货装箱清单，检查随机附件型号是否齐全、正确。如发现附件缺少或型号不符，应及时做好现场记录，并立即与制造商联系。同时需要准备的工具有：万用表、电钻、绝缘扳手、压线钳和斜口钳等，在完成以上工作后还需要线缆，线缆规则具体如下：

2.选择合适的位置

首先，要选择合适的位置来安装充电桩。最好选择离电源近、停车位方便的地方。

3.确定电源接口

根据交流充电桩的功率和电压确定电源接口的类型和参数，并选择合适的电源接口。

4.固定底座

使用膨胀螺栓将底座固定在地面上。

5.接线

按照交流充电桩的接线图，将充电桩与电源连接。

6.调试测试

连接电源进行测试调试，如果需要网络连接网络进行测试，确保充电桩能够正常工作。

7.启用充电桩

在所有测试都通过后，启用充电桩。

七、交流充电桩的标准

交流桩的标准和直流桩的标准不一样，具体如下：

1.国家标准

GB/T 20234.2-2015电动汽车交流充电器 第2部分:交流充电接口

GB/T 18487.1-2015电动汽车用安全规范 第1部分:车用电池组

2.行业标准

行业标准主要由中国汽车工业协会、中国电力设备行业协会等制定，如《新能源汽车充电设施技术规范》、《电动汽车充换电站设计规范》等。

3.欧洲标准

欧盟对充电桩的标准主要由欧洲标准化委员会（CEN）和欧洲电气标准化委员会（CENELEC）制定，其中最主要的标准为EN 61851。

4.美国标准

美国对充电桩的标准主要由美国国家标准协会（ANSI）和美国电气与电子工程师协会（IEEE）制定，其中最主要的标准为SAE J1772。
