交流充电桩为什么需要七个孔七条线

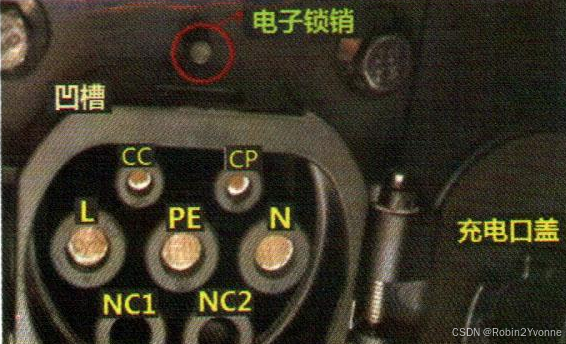

我们常看到街边或住宅小区内的交流充电桩，其接插口有七个孔，为什么需要七个孔七条线呢？七个孔有何不同的作用？

1、交流电源线路：L

（1）L代表火线，又分为L1、L2、L3，分别对应三个三相接口，其作用是连接充电桩和车载充电机，提供充电电流。
（2）L2和L3（又称NC1和NC2）是备用电源插孔，专门用于接三相火线中的其他两相火线，加上L相线的插孔，即可输入380V的电压。因目前车载充电器普遍只用220V的交流输入电源，故NC1和NC2两孔通常均为空接。

2、中线：N

（1）N代表中线，又称为零线，其作用是连接充电桩和车载充电机，提供充电电流
（2）交流充电接插口的“L”孔接火线，“N”孔接零线，是充电桩输入到车载充电器的电源线，L与N孔端的电压为电网输入的220V

3、设备地线：PE；

是电网输出的保护零线，也称为“接地保护线”。当车载充电器或电路出现漏电或其他事故时，这条保护线将起作用，防止人身受到触电的伤害

4、连接确认线路：CC

（1）connection confirm，连接检测信号线，用于确认汽车与充电桩之间是否链接正确

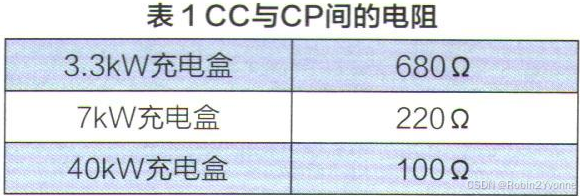

（2）实际上就是充电桩的控制系统对车载充电接口的电阻进行检测。具体操作方法是使用万用表检测车载充电接口CC端与PE端之间的电阻。目前常用的交流充电桩，功率较小，只有3.3kW，CC与PE间的电阻为680Ω（如下表）。若充电桩的功率更大，电阻会更小。若CC与PE间的电阻为680Ω，则表示CC充电电缆连接确认良好，允许启动充电

5、控制引导线路：CP

（1）control pilot，控制导引信号线，是充电桩与充电车之间进行沟通的唯一信号。

（2）CP接口是用于获知动力电池电压参数的，可触发车载充电器内的PWM占空比信号，调节对动力电池充电电流的大小

6、交流充电桩就是通过这7根线给电动汽车进行充电
