Esp32 + 4G模块，随身wifi，ppp拨号上网

一、简介

偶然在b站看到这个项目，视频中只有演示，教程不多。所以我弄了一遍，写出这篇学习笔记用作参考。有问题评论区留言，看到回复

示例硬件：Esp32S3 + Air724ug 【下面有图】
这个文章适用的硬件
Esp32s2，Esp32s3
4g模块
Air724ug，ML302,Air780E,EC600,A7600C1,BG95M3,BG96MA,MC610_EU
上述的4g模块可以直接使用，其他的4g模块也可通过配置使用。

代码例程：乐鑫官方示例usb_cdc_4g_module
开发环境：ESP-IDF 5.3
所用工具：Git
环境搭建可以从csdn上找教程，挺多的就不细说了

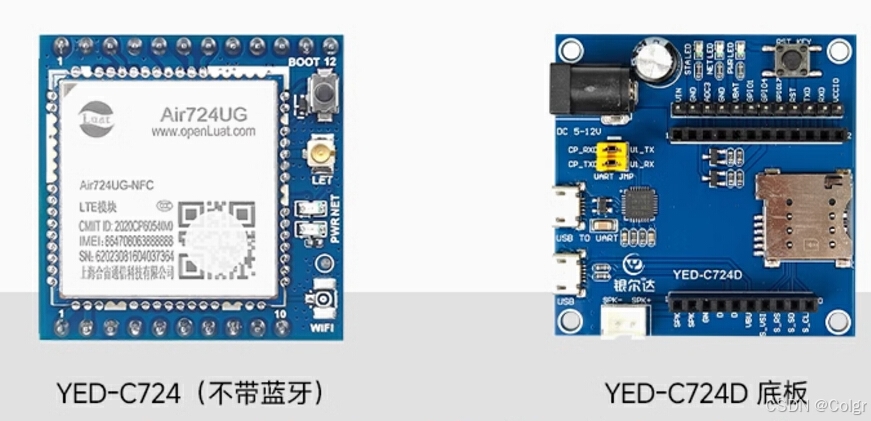

Air724ug

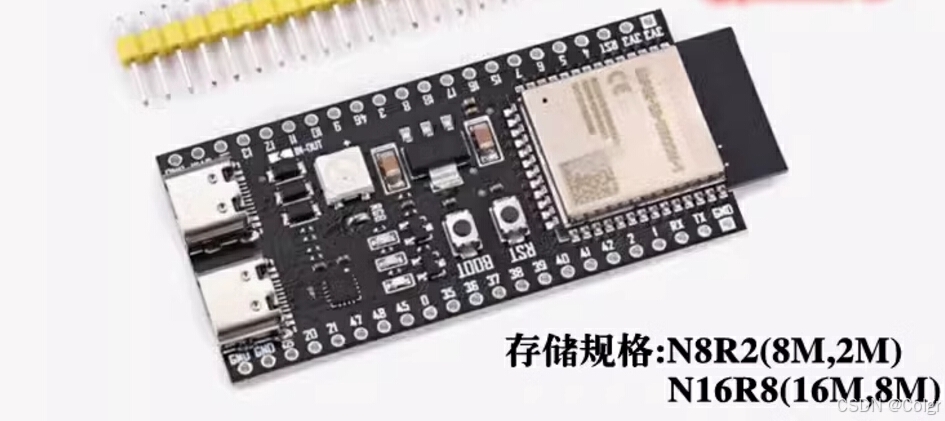

Esp32S3
这俩硬件都是从某宝上买的(图片侵权请联系我)

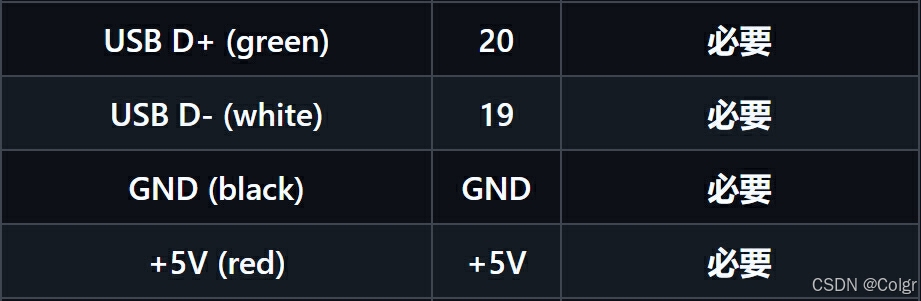

接线

接线
随身wifi的速度我测试的：8M下行，34M上行(刷刷短视频还可以)

二、实现

第一步：打开ESP-IDF 5.3 PowerShell

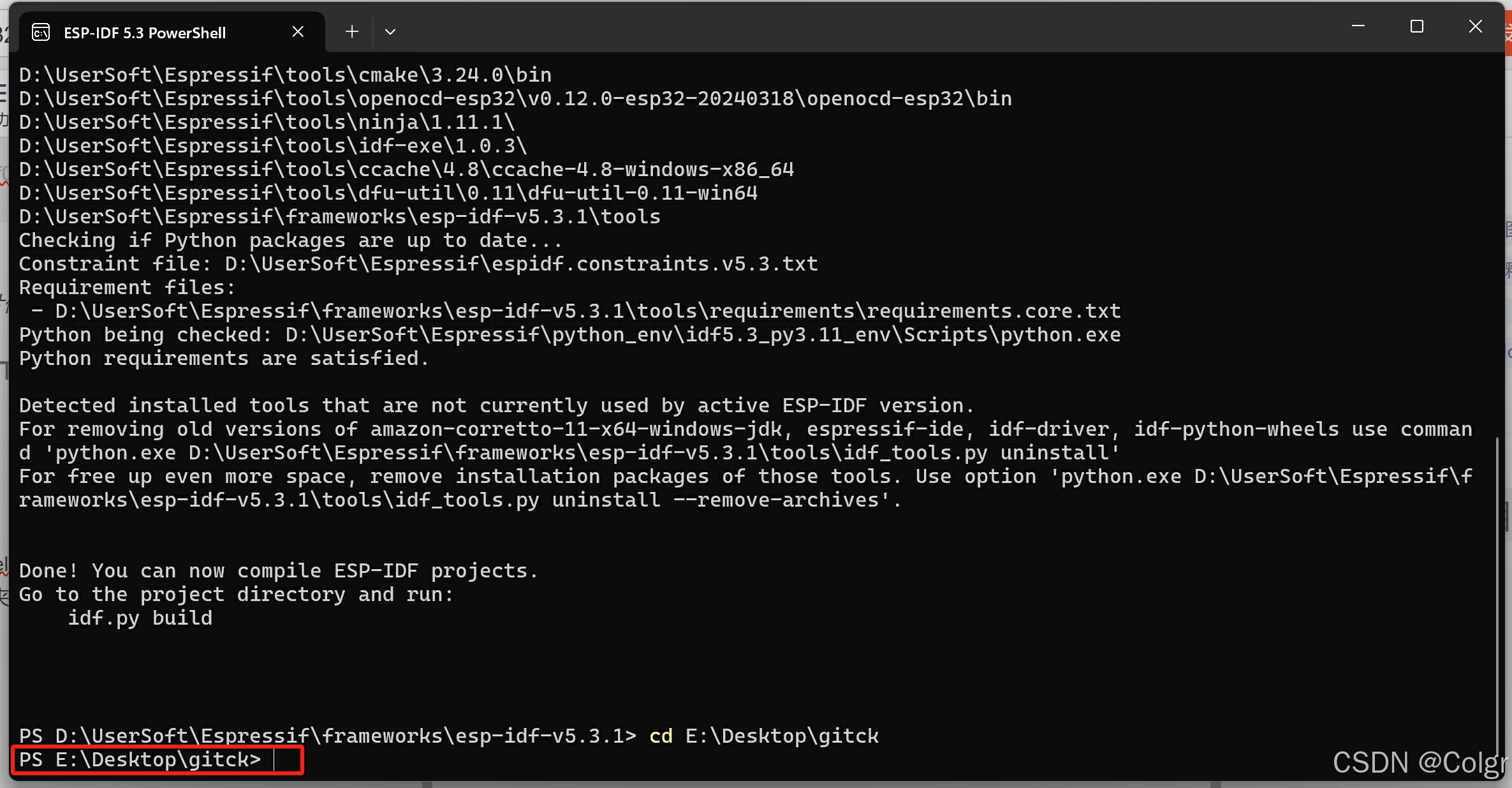

第二步：使用cd命令切换文件夹，按情况修改路径

cd E:\Desktop\gitck

路径显示为你修改的
路径显示为你修改的表示成功

第三步：使用git命令克隆仓库，可以直接复制我这个代码

git clone https://github.com/espressif/esp-iot-solution.git

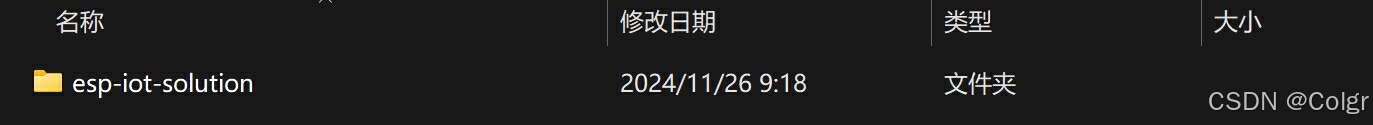

克隆完毕以后应该会出现esp-iot-solution文件夹，要是慢就上魔法或者想其他办法
在这里插入图片描述

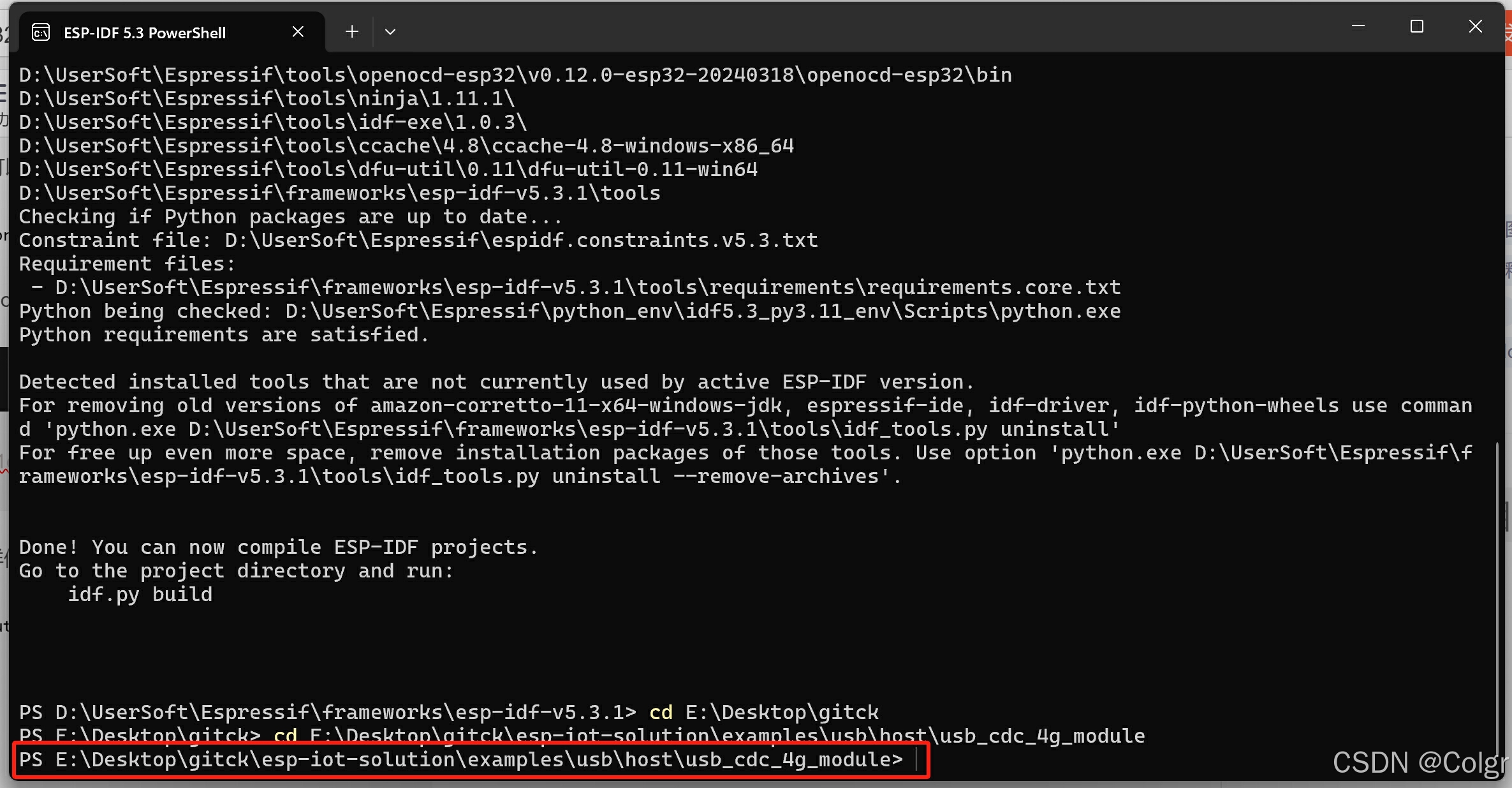

第四步：切换到项目文件夹，同样使用cd命令

cd E:\Desktop\gitck\esp-iot-solution\examples\usb\host\usb_cdc_4g_module

在这里插入图片描述
文件方面就算结束了，后面就是ESP-IDF的编译烧录，我这里是用的命令，如果你用的vscode或者其他，自行找到对应的功能。

第五步：设置目标芯片，根据你使用的芯片修改

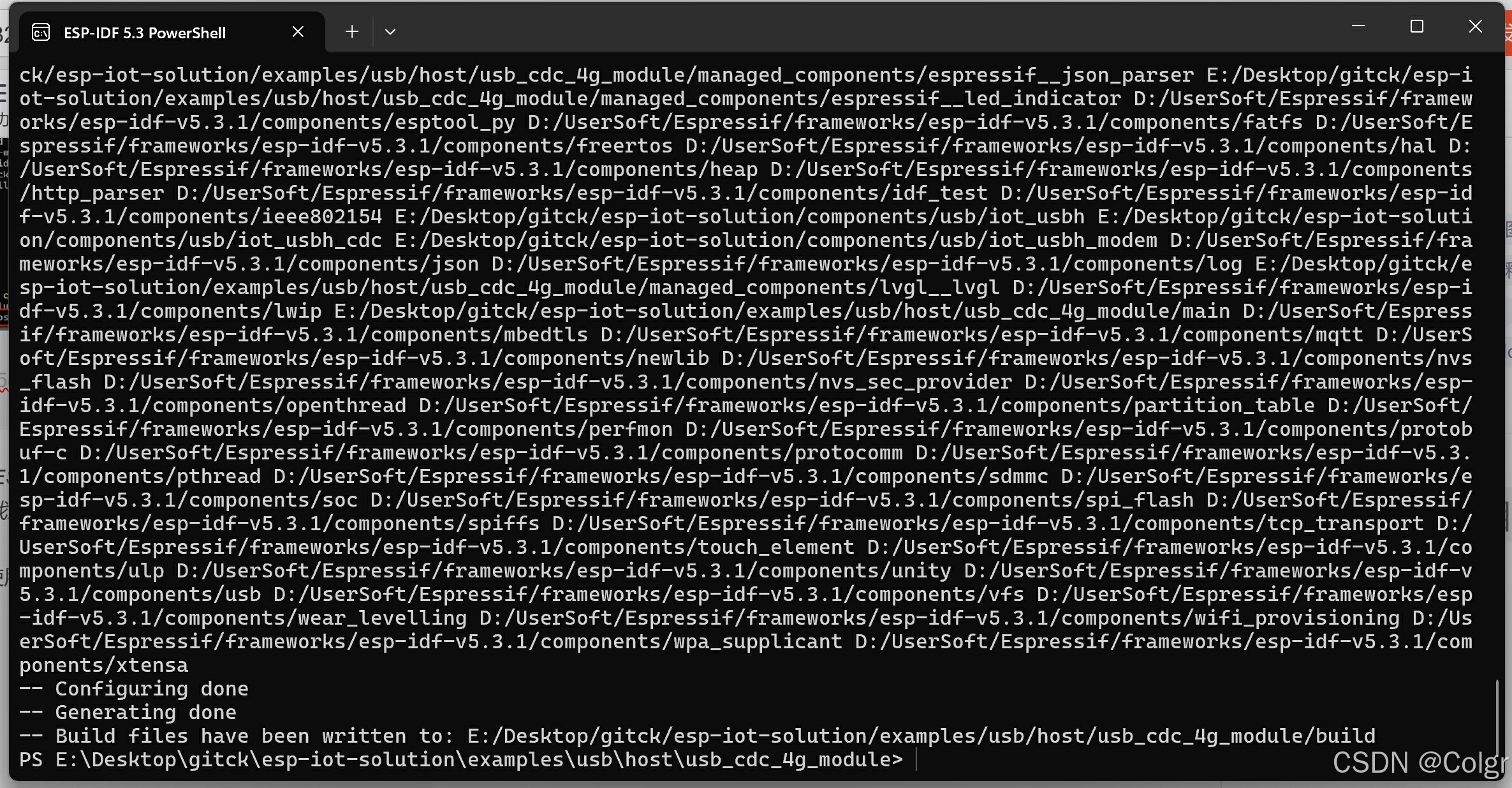

idf.py set-target esp32s3

在这里插入图片描述

第六步：打开menuconfig，进行项目配置

idf.py menuconfig

在这里插入图片描述

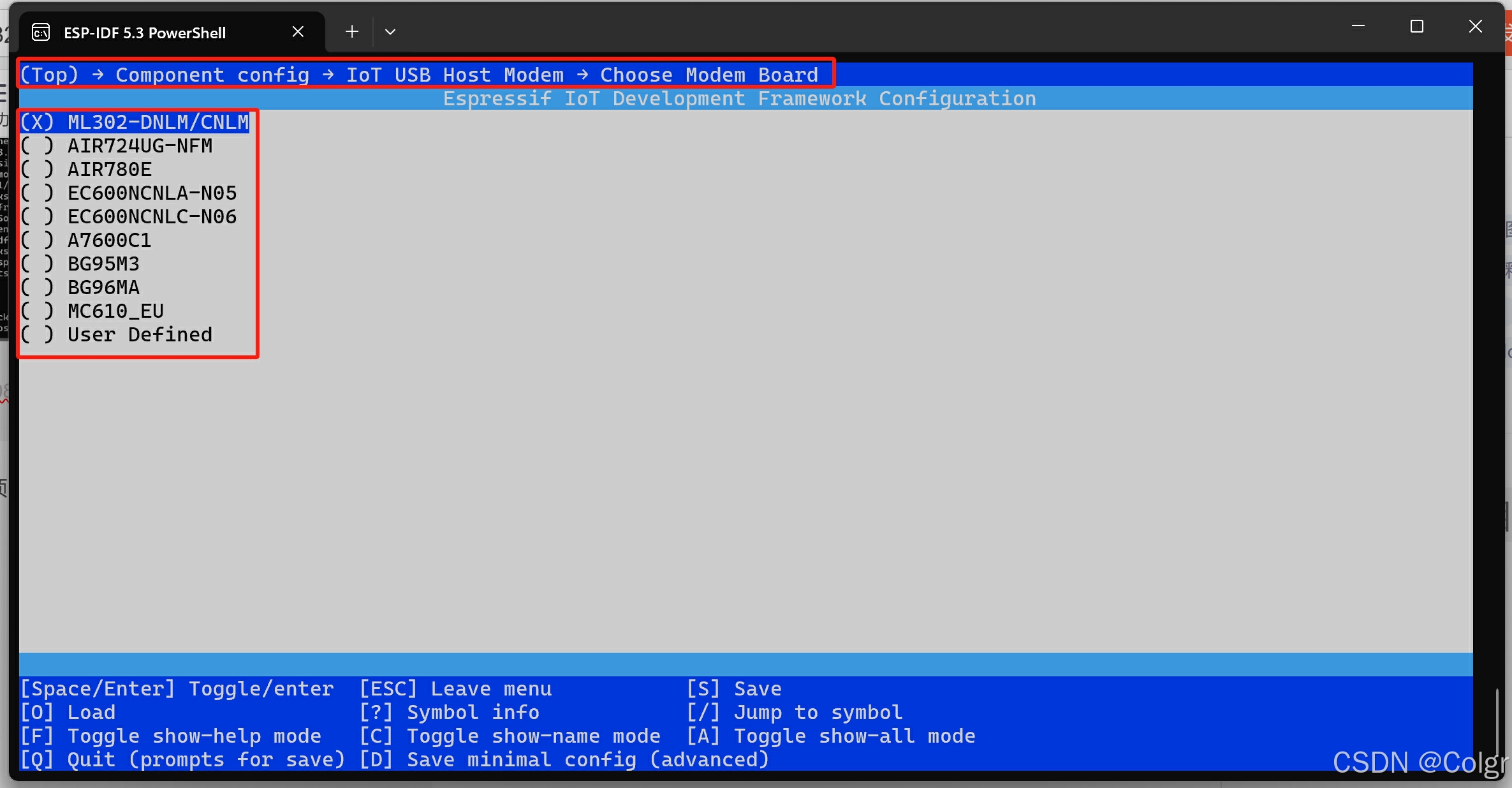

按上面的目录进到对应的位置，下面选择对应的4g模块型号。
键盘的上下用于调整，Enter是确定
选择好以后，按Q推出menuconfig，提示保存就按Y，也可以之前按S保存一下

第七步：编译、烧录、调试

//编译
idf.py build
//烧录
idf.py -p PORT flash
//调试
idf.py -p PORT monitor
//退出调试
用 Ctrl + ]

//编译、烧录、调试三合一
idf.py -p PORT flash monitor

这其中PORT是设备端口号，如果不知道用windows设备管理器查看

默认 Wi-Fi 名为 esp_4g_router
默认Wi-Fi密码为 12345678
可在 menuconfig 的 4G Modem Configuration → WiFi soft AP 中修改 Wi-Fi 配置信息

后台账号：esp32
后台密码：12345678
后台ip：192.168.4.1

在这里插入图片描述

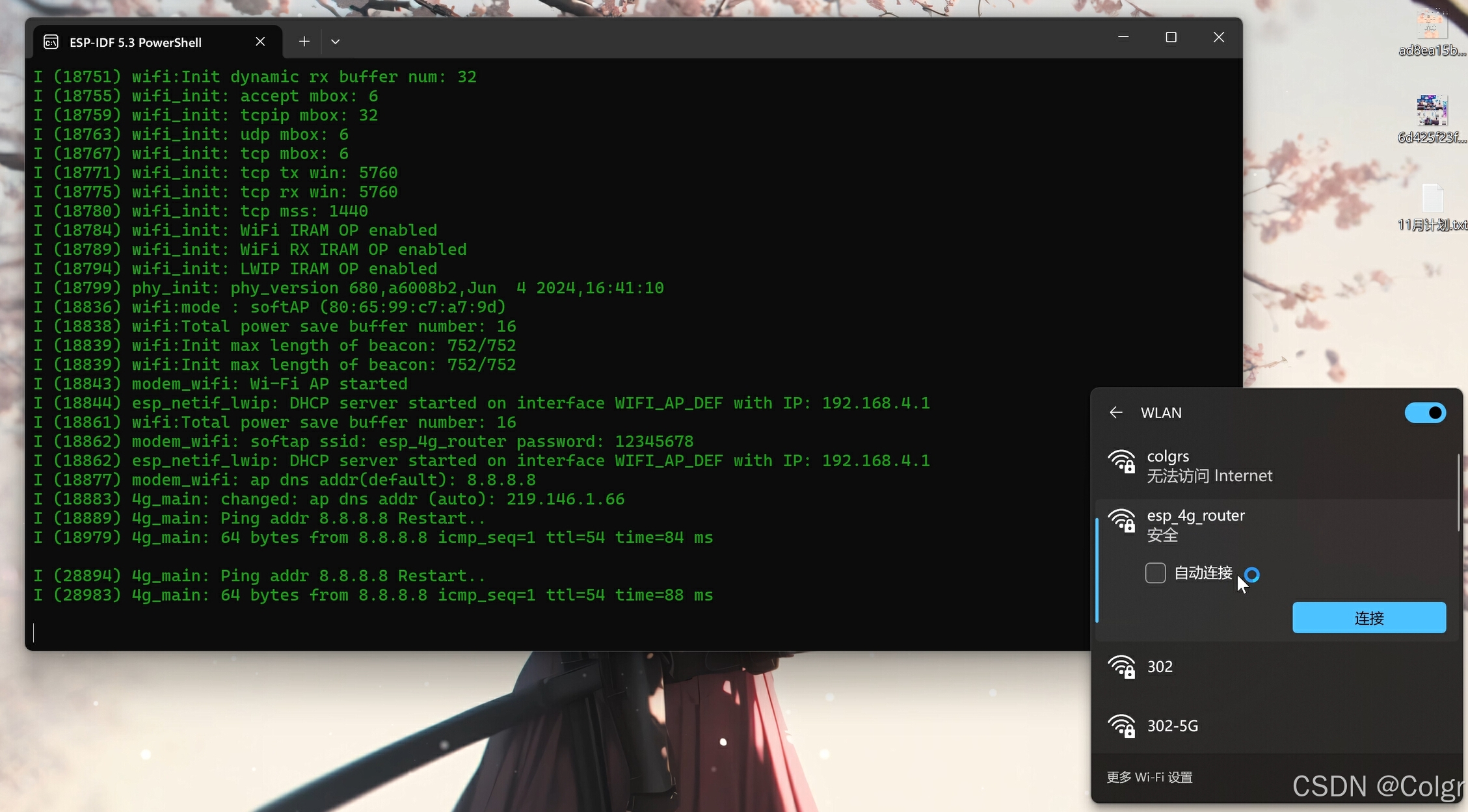

这是Esp32S3打印的信息和WIFI信息
在这里插入图片描述

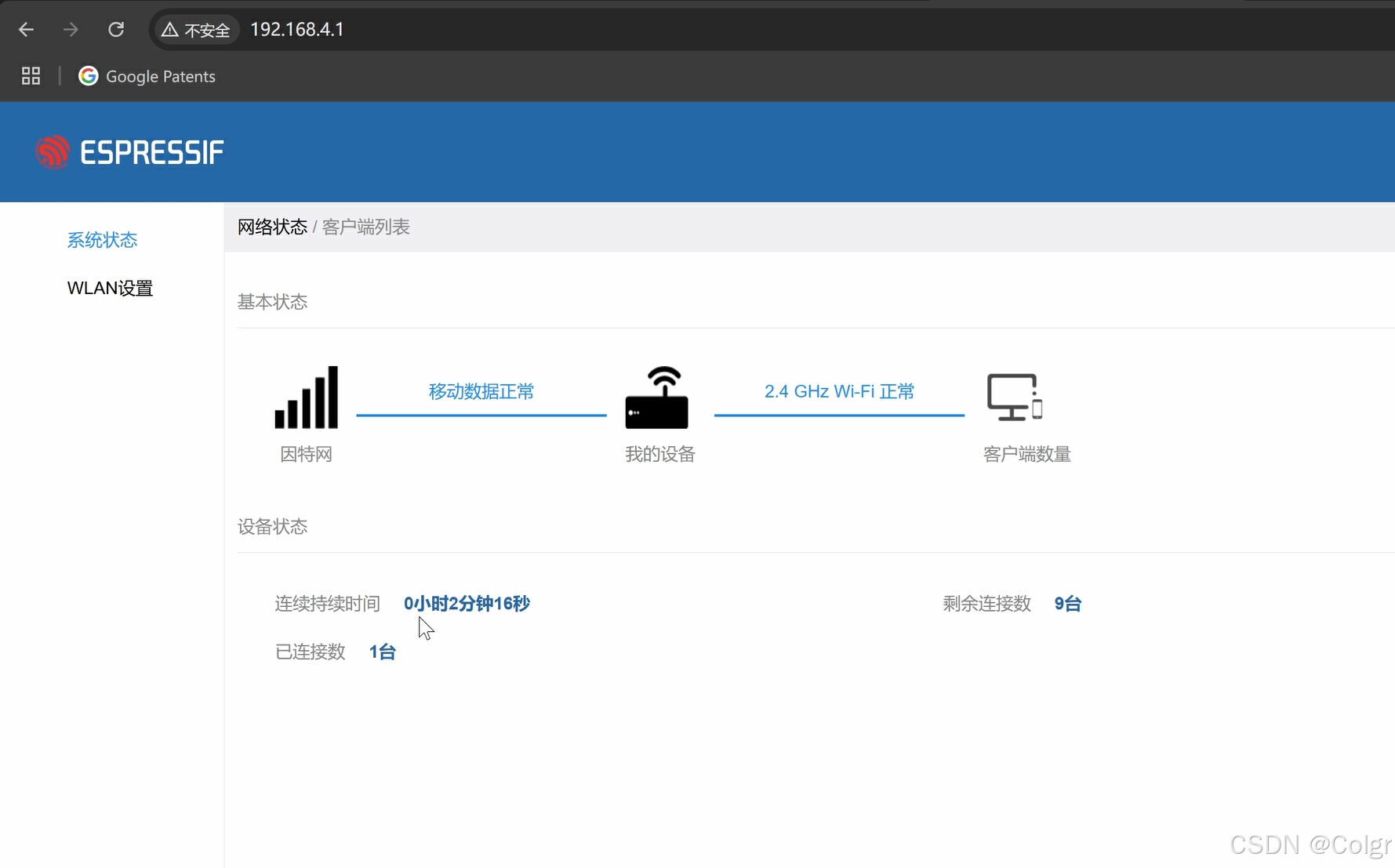

这是随身wifi的管理后台，链接好WiFi以后，在浏览器输入192.168.4.1就能进去，到这就完事了。

对了、我这个Esp32s3板子5V电压没有，所以接入724ug的VBUS时有问题
我的解决办法是从ams1117输入端接出来的5V

最后

学习笔记，仅供参考，互相学习
