23.雾效

目录

前言

P1

P2

---

前言

大气散射是对现实世界大气现象的描述，其影响包括不限于白天和傍晚天际线的大气颜色不同

丁达尔现象的产生，人眼对于地球大气层的视觉感受。而对于追求“真实”的CG领域来说

大气散射则显得尤为重要，决定了大气层的真实与否

P1

大气散射根据大气散射现象可以分为大致三类：

• 瑞利散射
• 米氏散射
• 拉曼散射

由于米氏散射的实际公式极为晦涩难懂，更不用说让计算机来进行计算模拟。所以在实时渲染领域，对于米氏散射部分的计算都是用的近似公式，最常用的公式就有

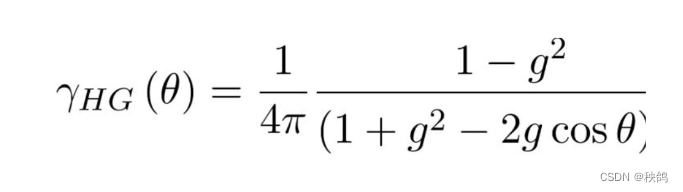

HG（Henyey-Greenstein）函数：

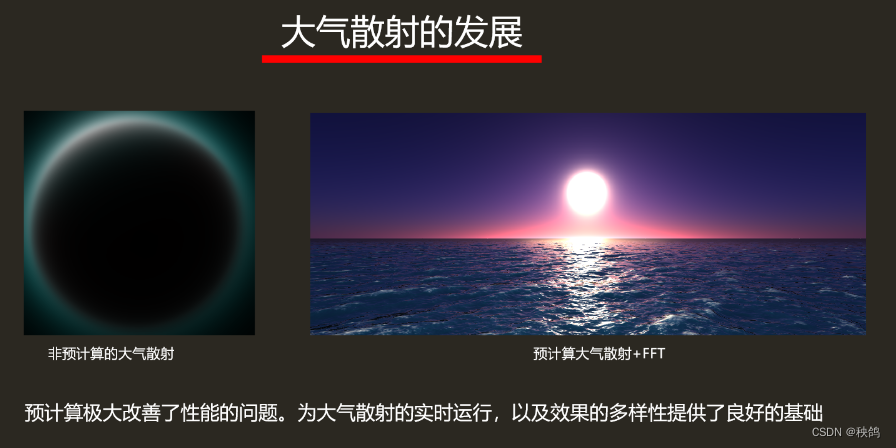

大气散射实现主要分为预计算和非预计算

散射的分类

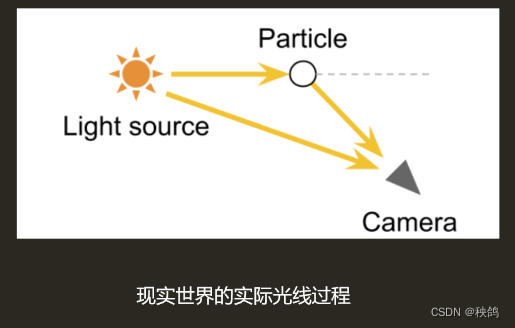

散射分为内散射和外散射

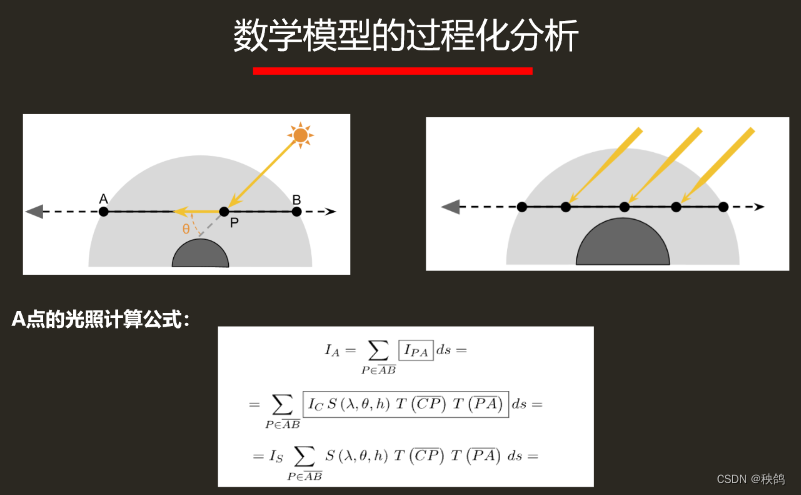

大气散射过程

假设：地球是完全的球形

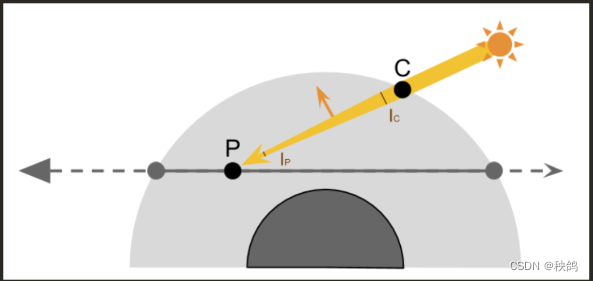

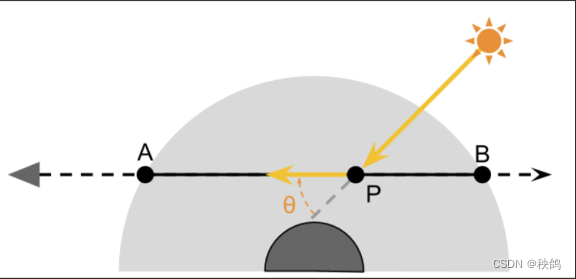

在物理世界当中，我们会发现太阳的传输大致有两个阶段，一个是宇宙阶段，一个是大气阶段宇宙阶段我们假设是真空条件，并不会减少光的传输量

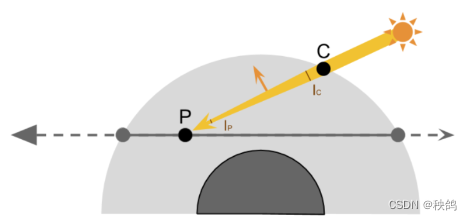

c到p的过程中是会发生光照衰减的，会减少光照量。定义一个透射率函数：

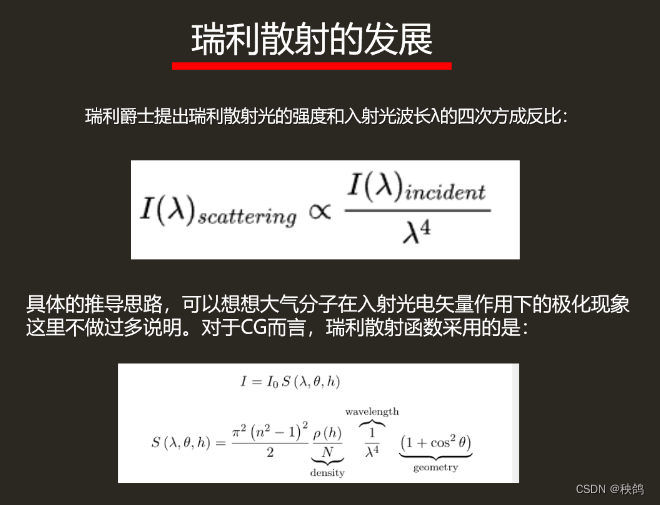

瑞丽函数

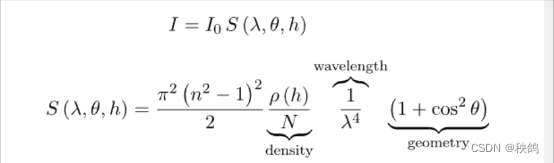

瑞利散射函数是一个经验公式。其中的各个项为：

• λ是光的波长，n是空气折射率，N是海平面处的大气密度
• ρ(h)是高度h处的相对大气密度
• 即相对于海平面的密度，可以理解成h处真正的大气密度与海平面处大气密度的比值

P2

实现方式：

雾效的核心是使用一个新的颜色（雾色）替换（一部分）物体本身计算的颜色。其中主要的复杂计算在于正确的雾效浓度，其次是在有光源的散射产生的颜色混合。

• 在前向渲染中，大多使用顶点雾，即在每个场景物体进行着色的最后一步进行雾效计算，直接将混合结果输出到物体上。
• 而后期雾主要指通过读取buffer中的信息例如深度信息而计算雾的方式，通常用于延迟渲染等渲染管线

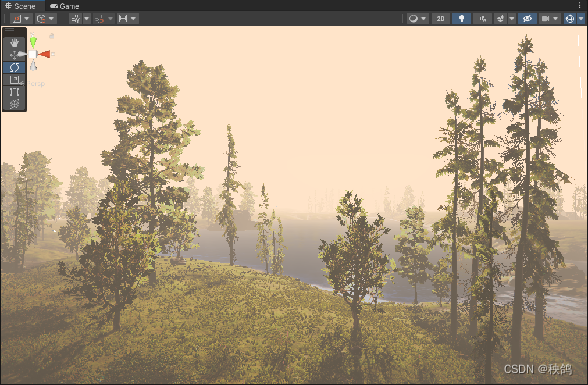

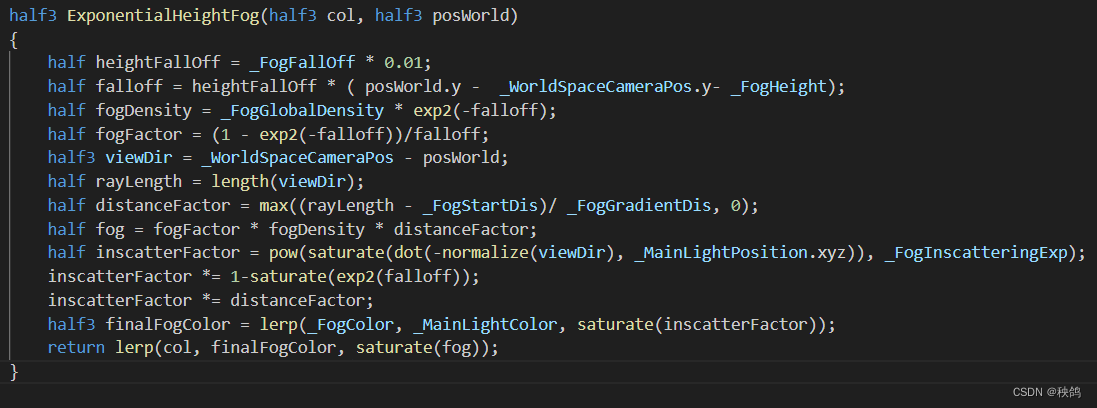

雾效实现-后期雾

RendererFeature自定义Pass混合相机纹理
