TCP协议接入电信物联网AEP（Aiot）新平台

---

前言

电信物联网官网：https://www.ctwing.cn

注册登录：可以参考我之前的一篇文章有介绍 ：

https://blog.csdn.net/weixin_45603792/article/details/122982468

一、准备工作？

1. 先进入官网的在线文档阅读下平台的TCP协议规范：https://www.ctwing.cn/sbjr/67#see

• 获取TPC接入地址和端口

通信协议	地址	端口
TCP	tcp.ctwing.cn	8996

2. TCP业务数据流程：[https://www.ctwing.cn/sbjr/71#see](https://www.ctwing.cn/sbjr/71#see) - 大致了解下TCP业务数据流程，登录、上报、心跳交互方式

3. 接口介绍：https://www.ctwing.cn/sbjr/70#see

• 通过接口介绍文档示例能更清晰的了解登录请求、数据上下行以及响应和心跳的消息格式

本篇介绍非透传物模型接入：

消息类型	类型描述	消息格式	备注
0x01	登录请求	0x01 +deviceId_length（2字节） +deviceId +password_length（2字节） +password +version_length（2字节） +version	deviceId是由产品ID和设备编号拼接而成的字符串； password由平台生成，在设备管理业务可以查看; version固定1.1 业务数据非透传格式遵循物模型，上下行业务数据需要响应。
0x02	上行数据报文	0x02+数据长度（2字节）+msgid(2字节)+serviceid（2字节）+param1+params2+param3+……	数据长度：从msgid开始，到报文结尾的长度；msgid：报文标识，由终端分配；serviceId：平台分配的服务ID；param：平台服务包含的属性
0x82	上行数据响应	0x82+数据长度（2字节）+msgid(2字节)+结果码（2字节）	数据长度：从msgid开始，到报文结尾的长度；msgid：报文标识，跟上行报文中msgid对应；结果码：0-成功、1-报文解析失败数据长度：从msgid开始，到报文结尾的长度；msgid：报文标识，由平台分配；serviceId：平台分配的服务ID；param：平台服务包含的属性（参数）注：msgid字段即为指令的taskId
0x03	下行数据报文	0x03+数据长度（2字节）+msgid(2字节)+serviceId（2字节）+param1+param2+param3+……	数据长度：从msgid开始，到报文结尾的长度；msgid：报文标识，对应下行指令中的msgid；结果码：0-成功，不带serviceId和参数；1-成功，带serviceId和参数；2-下行数据处理失败，不带serviceId和参数
0x83	下行数据响应	0x83+数据长度（2字节）+msgid(2字节)+结果码（2字节）+serviceId（2字节）+param1+param2+param3+……	数据长度：从msgid开始，到报文结尾的长度；msgid：报文标识，对应下行指令中的msgid；结果码：0-成功，不带serviceId和参数；1-成功，带serviceId和参数；2-下行数据处理失败，不带serviceId和参数
0x04	心跳	0x04	平台心跳周期为5分钟，设备需在5分钟内发送心跳报文
0x05	登录响应	0x05+结果码（2字节）	登录结果：0-成功；1-未知错误；2-设备未注册；3-设备认证失败
0x06	心跳响应	0x06	平台回复终端心跳报的响应

二、使用步骤

计算工具：

• 文本转十六进制： https://www.sojson.com/hexadecimal.html
• 整数（浮点数）转十六进：https://lostphp.com/hexconvert/

  提示：消息格式应用层数据报文以1个字节的类型字段作为分割，平台支持登录、心跳、上下行业务数据等消息类型。消息携带的参数必须包含两个字节的参数长度。

1.登录请求

• 根据电信天翼物联在线文档提供的示例，我们需要用的到参数有：

1. 消息类型：

   消息类型：01

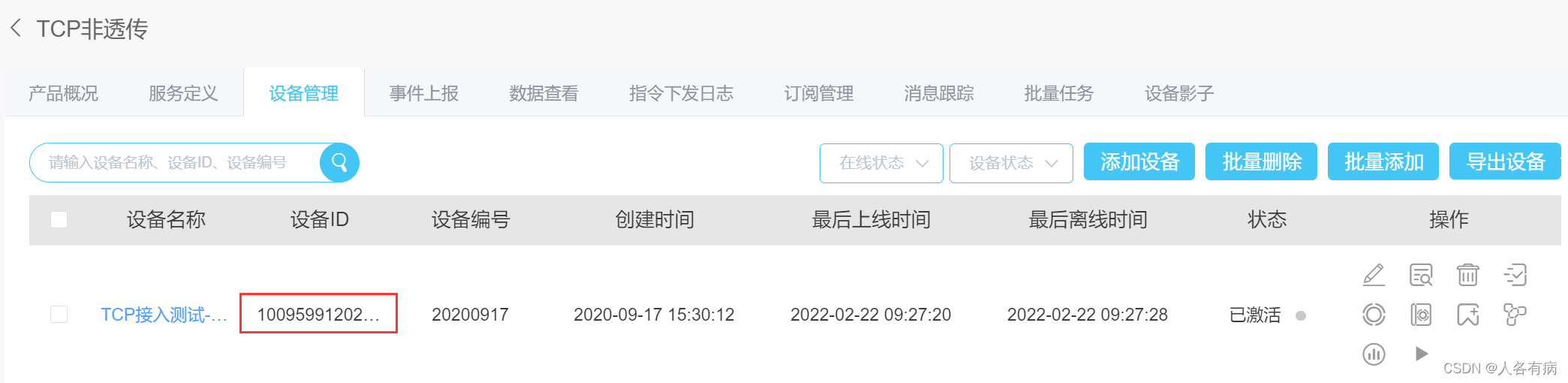

2. 设备ID

   设备ID DeviceId：1009599120200917
   文本转十六进制：31303039353939313230323030393137

   长度：32/2
   十转十六进制：0010



3. 特征串：

   特征串 PassWord：STLOAndMeriUzOgQIGkiEE5FCU7vLkyXeGiE-3mjlnM
   文本转十六进制：53544c4f416e644d657269557a4f675149476b6945453546435537764c6b7958654769452d336d6a6c6e4d

   长度：86/2
   十转十六进制：002b



4. 版本号：


   版本号 version：1.1 版本号为固定值
   文本转十六进制：312e31

   长度：6/2
   十转十六进制：0003

5. 登录报文：

   登录请求完整报文：01001031303039353939313230323030393137002b53544c4f416e644d657269557a4f675149476b6945453546435537764c6b7958654769452d336d6a6c6e4d0003312e31

6. 登录代码如下（主体）：



    	rom socket import *

    	# 1.创建套接字
    	tcp_socket = socket(AF_INET, SOCK_STREAM)
    	tcp_socket.setsockopt(SOL_SOCKET, SO_REUSEADDR, True)
    	serve_ip = '180.106.148.146' # 接入地址
    	serve_port = 8996 # 端口

    	# 2.准备连接服务器，建立连接
    	tcp_socket.connect((serve_ip, serve_port))  # 连接服务器，建立连接,参数是元组形式

    	# tcp登录验证
    	# @logon 登录报文
    	logon = '01001031303039353939313230323030393137002b53544c4f416e644d657269557a4f675149476b6945453546435537764c6b7958654769452d336d6a6c6e4d0003312e31'
    	tcp_socket.send(bytes.fromhex(logon))
    	tcp_reMsgData = tcp_socket.recv(1024).hex()  # 注意这个1024byte，大小根据需求自己设置
    	print('登录响应:', tcp_reMsgData) # 响应回复


7. 登录响应：

    登录响应: 050000

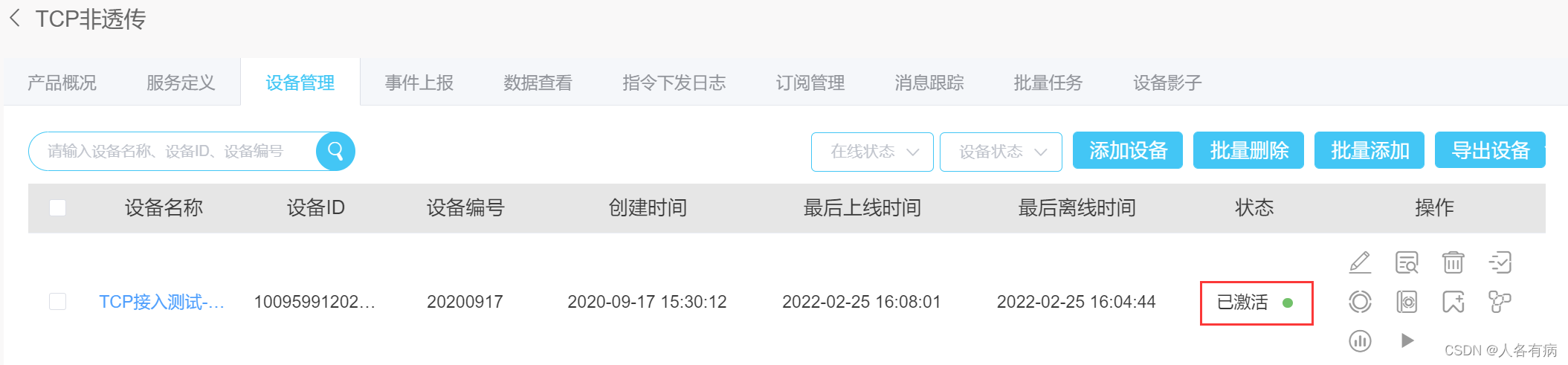

8. 通过平台设备管理查看到设备已激活并在线


2. 发送数据

1. 消息类型

   02

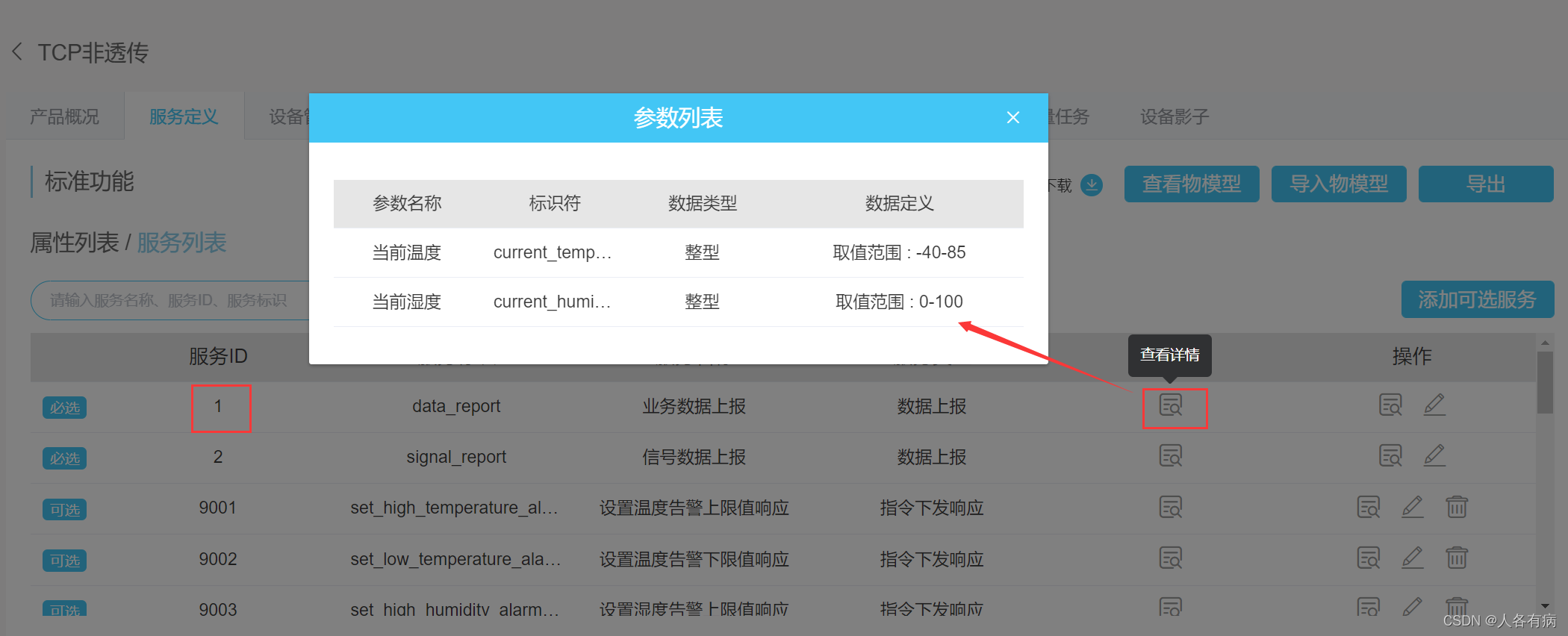

2. 服务ID和属性值

   msgId：0001
   serviced：0001 （自定义标识数）
   payload：

   current_temperature：000a
   current_humidity：000a

   总体长度：24/2
   十转十六进：000c



3. 上行报文：

   发送数据完整报文：
   	02000c000100010000000a0000000a


4. 上报代码如下（示例）：

   	# 发送数据
   	send_data = '02000c000100010000000a0000000a'
   	hex_bytesData = bytes.fromhex(send_data)
   	tcp_socket.send(hex_bytesData)
   	tcp_reMsgData = tcp_socket.recv(1024).hex()  # 注意这个1024byte，大小根据需求自己设置
   	print('上行数据报文：', tcp_reMsgData)


5. 上行数据报文响应：

   82000400010000

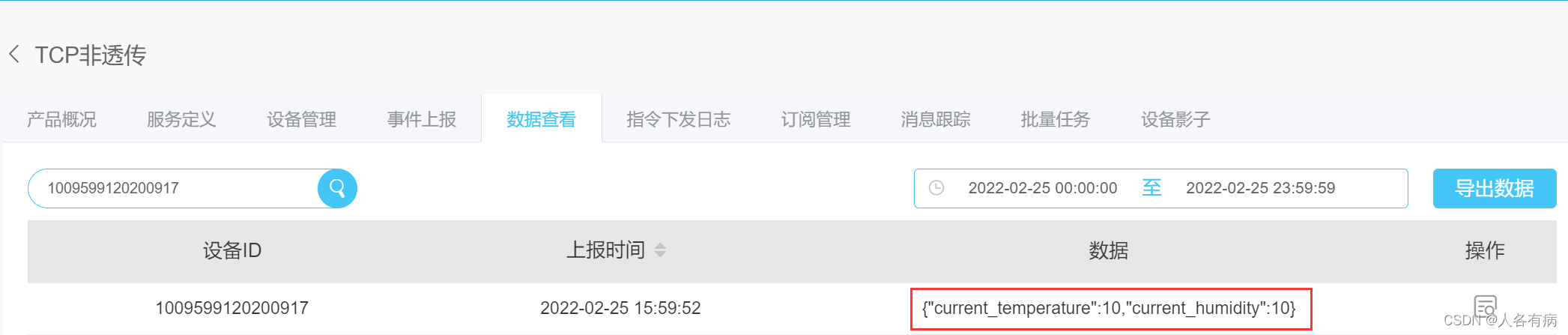

6. 通过平台数据查看上报数据：





3. 指令下发及响应

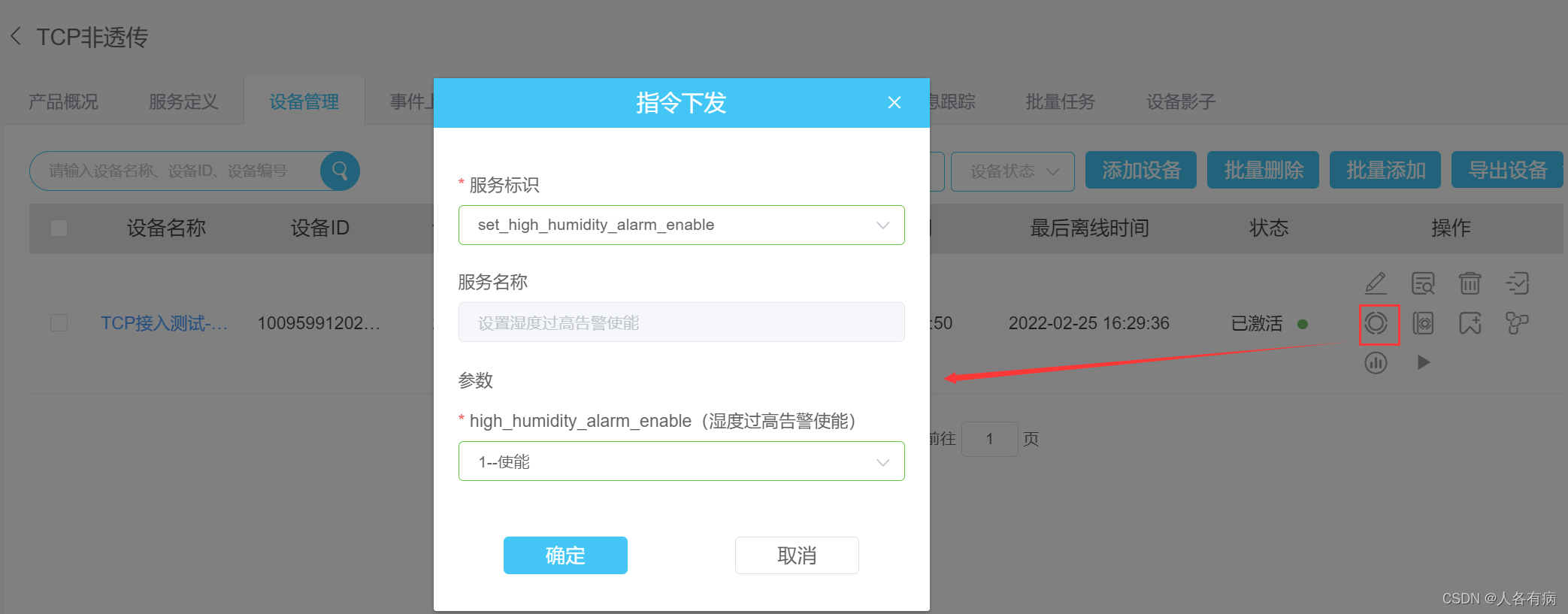

1. 通过平台设备管理页面右侧指令下发按钮实现下模拟下发功能：



2. 创建持续接入接收代码如下（示例）：

     while True:
             tcp_reMsgData = tcp_socket.recv(1024).hex()  # 注意这个1024byte，大小根据需求自己设置
             print(tcp_reMsgData)


3. 收到下发指令完整报文：

    03000500021f4701


数据类型	参数长度	指令ID	服务ID	参数值
03	0005	0002	1f47	01

4. 0002为taskId，携带taskId响应回复：

数据类型	参数长度	指令ID	结果码（自定义）	服务ID(10转16进)	参数值
83	0007	0002	0001	232f	01

5. 指令响应回复完整报文：

      83000700020001232f01


6. 响应回复代码（示例）：

    	send_data = '83000700020001232f01'
    	hex_bytesData = bytes.fromhex(send_data)
    	tcp_socket.send(hex_bytesData)
    	tcp_reMsgData = tcp_socket.recv(1024).hex()  # 注意这个1024byte，大小根据需求自己设置
    	print('下行数据响应：', tcp_reMsgData)

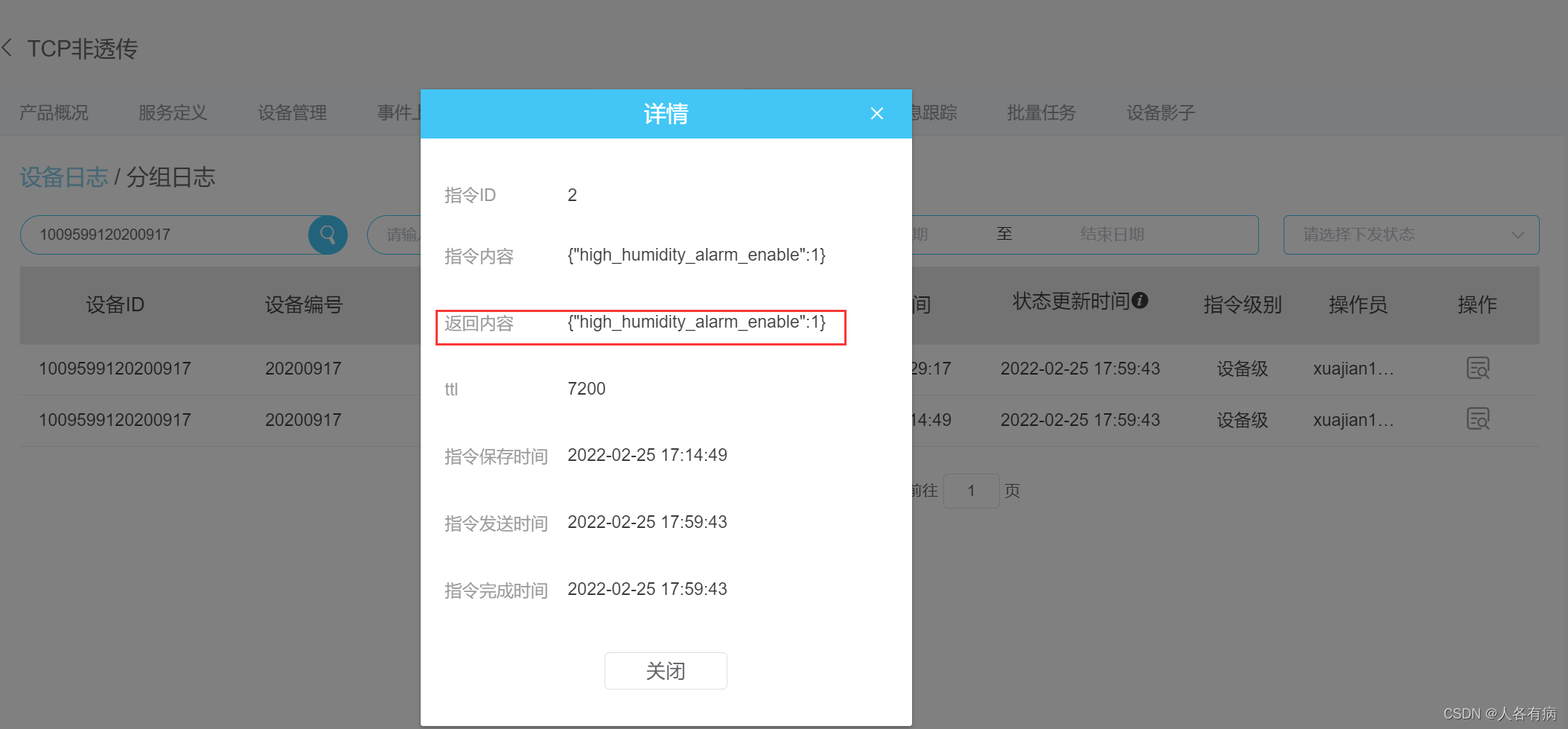

7. 平台指令下发日志显示已完成，并查看是否有返回内容：



三、多线程收发数据

import time
from socket import *
import threading

# 这里我设计了填写设备id和特征串自动计算与上报数据自动计算十六进的两个方法，有兴趣的可以联系我。
from TCP.TCP_Logon import Logon
from TCP.TCP_hex import HexMain


# 接收平台消息并对指令响应做自动回复
def read(TCP_Socket):
    while True:
        recv_data = TCP_Socket.recv(1024)
        if recv_data:
            receiveData = recv_data.hex()
            print(time.strftime('%Y-%m-%d %H:%M:%S', time.localtime(time.time())), '收到的信息：', receiveData)
            typeNum = receiveData[0:2]
            if typeNum == '05':
                print('登录成功响应回复：：', receiveData)
            if typeNum == '03':
                taskId = receiveData[6:10]
                servicedId = int(receiveData[10:14], 16) + 1000
                response = '830007' + taskId + '0001' + hex(servicedId)[2:6] + receiveData[14:16]
                TCP_Socket.send(bytes.fromhex(response))
                print('指令响应成功回复：', response)
            elif typeNum == '82':
                print('数据上报响应回复', receiveData)
            elif typeNum == '06':
                print('心跳响应成功回复：', receiveData)

'''
温度10湿度10：02000c000100010000000a0000000a
'''


# 登录请求
def write(TCP_Socket):
    logon = '01001031303039353939313230323030393137002b53544c4f416e644d657269557a4f675149476b6945453546435537764c6b7958654769452d336d6a6c6e4d0003312e31'
    # logon = Logon('1009599120200917', 'STLOAndMeriUzOgQIGkiEE5FCU7vLkyXeGiE-3mjlnM')
    TCP_Socket.send(bytes.fromhex(logon))
    time.sleep(0.5)
    while True:
        # serviceId, *data = map(int, input('\033[1;39;33m''（服务id,*data）以逗号隔开：\n''\033[0m').split(','))
        # data = HexMain(serviceId, data)
        # TCP_Socket.send(bytes.fromhex(data))
        inputData = input('\033[1;39;33m''请键入上报数据：\n''\033[0m')
        TCP_Socket.send(bytes.fromhex(inputData))
        time.sleep(2)

# 平台心跳最大5分钟
def heartbeat(TCP_Socket):
    while True:
        time.sleep(300)
        Time = '04'
        TCP_Socket.send(bytes.fromhex(Time))


def main():
    tcp_socket = socket(AF_INET, SOCK_STREAM)
    tcp_socket.setsockopt(SOL_SOCKET, SO_REUSEADDR, True)
    # serve_ip = '192.168.186.1'
    # serve_port = 5555
    serve_ip = '180.106.148.146'
    serve_port = 8996

    tcp_socket.connect((serve_ip, serve_port))  # 连接服务器，建立连接,参数是元组形式

    Threading1 = threading.Thread(target=read, args=(tcp_socket,))
    Threading2 = threading.Thread(target=write, args=(tcp_socket,))
    Threading3 = threading.Thread(target=heartbeat, args=(tcp_socket,))
    Threading1.start()
    Threading2.start()
    Threading3.start()
    # 客户端套接字关闭
    # tcp_socket.close()    #服务器一般不关闭   此时服务端口因为需要一直执行所以也不能关闭


if __name__ == '__main__':
    main()

总结

提示：这里对文章进行总结：
例如：以上就是今天要讲的内容
