DGL at a Glance

Author: Minjie Wang, Quan Gan, Jake Zhao, Zheng Zhang
DGL是一个Python软件包，致力于在图上进行深度学习，并在现有的张量DL框架（例如Pytorch，MXNet）之上构建，并简化了基于图的神经网络的实现。
这篇教程的目的是：

• 了解DGL如何从高层次进行图形计算。
• 在DGL中训练一个简单的图神经网络以对图中的节点进行分类。

在本教程的最后，我们希望您对DGL的工作方式有一个简要的了解。

本教程假定您对pytorch基本熟悉。

Tutorial problem description

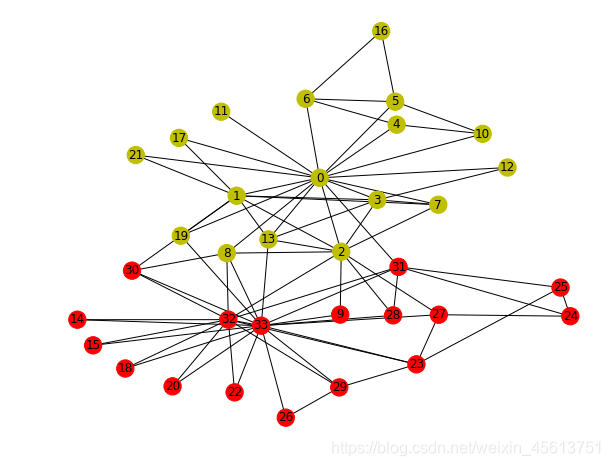

本教程基于“Zachary’s karate club”问题。Karate club是一个社交网络，包括34个成员，并在俱乐部外互动的成员之间建立成对链接。 俱乐部随后分为两个社区，由教员（节点0）和俱乐部主席（节点33）领导。 网络以如下方式可视化，并带有表示社区的颜色：

任务是预测给定社交网络本身每个成员倾向于加入哪一侧（0或33）。

Step 1: 在DGL中创建图形

如下创建Zachary’s karate clu的关系网络图：

import dgl

def build_karate_club_graph():
    g = dgl.DGLGraph()
    # 在图中添加34个节点，分别标记为0至333
    g.add_nodes(34)
    # 所有78条边组成一个元组列表
    edge_list = [(1, 0), (2, 0), (2, 1), (3, 0), (3, 1), (3, 2),
        (4, 0), (5, 0), (6, 0), (6, 4), (6, 5), (7, 0), (7, 1),
        (7, 2), (7, 3), (8, 0), (8, 2), (9, 2), (10, 0), (10, 4),
        (10, 5), (11, 0), (12, 0), (12, 3), (13, 0), (13, 1), (13, 2),
        (13, 3), (16, 5), (16, 6), (17, 0), (17, 1), (19, 0), (19, 1),
        (21, 0), (21, 1), (25, 23), (25, 24), (27, 2), (27, 23),
        (27, 24), (28, 2), (29, 23), (29, 26), (30, 1), (30, 8),
        (31, 0), (31, 24), (31, 25), (31, 28), (32, 2), (32, 8),
        (32, 14), (32, 15), (32, 18), (32, 20), (32, 22), (32, 23),
        (32, 29), (32, 30), (32, 31), (33, 8), (33, 9), (33, 13),
        (33, 14), (33, 15), (33, 18), (33, 19), (33, 20), (33, 22),
        (33, 23), (33, 26), (33, 27), (33, 28), (33, 29), (33, 30),
        (33, 31), (33, 32)]

    #为边添加两个列表：src and dst
    src, dst = tuple(zip(*edge_list))
    g.add_edges(src, dst)
    # 边是有方向的，并使他们双向
    g.add_edges(dst, src)

    return g

在我们新建的图形中打印出节点和边的数量：

G = build_karate_club_graph() print('We have %d nodes.' % G.number_of_nodes()) print('We have %d edges.' % G.number_of_edges())

out:

We have 34 nodes.
We have 156 edges.

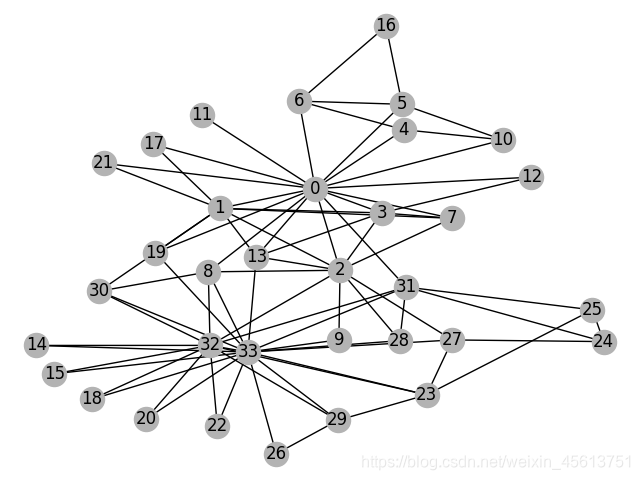

通过将其转换为networkx图来可视化该图：

import networkx as nx
# 由于实际图形是无向的，因此我们去掉边的方向，以达到可视化的目的
nx_G = G.to_networkx().to_undirected()
# 为了图更加美观，我们使用Kamada-Kawaii layout
pos = nx.kamada_kawai_layout(nx_G)
nx.draw(nx_G, pos, with_labels=True, node_color=[[.7, .7, .7]])

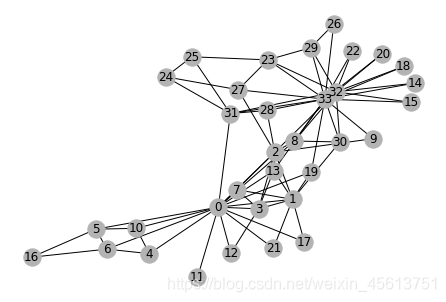

也可以不使用Kamada-Kawaii layout，结果如下所示

import networkx as nx
nx_G = G.to_networkx().to_undirected()
nx.draw(nx_G, with_labels=True, node_color=[[.7, .7, .7]])

out:

Step2：将特征分配给节点或边

图神经网络将特征与节点和边关联以进行训练。在我们的分类例子中，我们为每一个节点分配一个one-hot向量：节点$v_i$的特征向量是：$[0,\dots ,1,\dots ,0]$,在特征向量，第$i$个位置为1。
在DGL中，您可以通过一个特征张量为所有的节点同时添加特征，该张量可以沿着第一维批量处理节点要素。 下面的代码为所有节点添加了一键式功能：

import torch
G.ndata['feat'] = torch.eye(34)
print(torch.eye(34))

out:

tensor([[1., 0., 0.,  ..., 0., 0., 0.],
        [0., 1., 0.,  ..., 0., 0., 0.],
        [0., 0., 1.,  ..., 0., 0., 0.],
        ...,
        [0., 0., 0.,  ..., 1., 0., 0.],
        [0., 0., 0.,  ..., 0., 1., 0.],
        [0., 0., 0.,  ..., 0., 0., 1.]])

打印出部分节点特征来验证。

# 打印出label为2的节点的特征
print(G.nodes[2].data['feat'])
# 打印出label为10和11的节点的特征
print(G.nodes[[10, 11]].data['feat'])

out:

tensor([[0., 0., 1., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.,0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.]])
tensor([[0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 1., 0., 0., 0., 0., 0., 0., 0.,0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.],
        [0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 1., 0., 0., 0., 0., 0., 0.,          0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0., 0.]])

Step 3: 定义一个图卷积神经网络（GCN）

要执行节点分类，请使用由Kipf and Welling开发的图卷积网络（GCN）。 这是GCN框架的最简单定义。 我们建议您阅读原始文章以获取更多详细信息。

• 在第$l$层中，对于一个确定的$v_i^l$会有一个特征向量$h_i^l$
• GCN的每一层都尝试将$v$的临近节点$u_i^l$的特征聚合到$v_i^{l+1}$（$v$在下一层中的表示）。 随后还会有具有某些非线性的仿射变换。

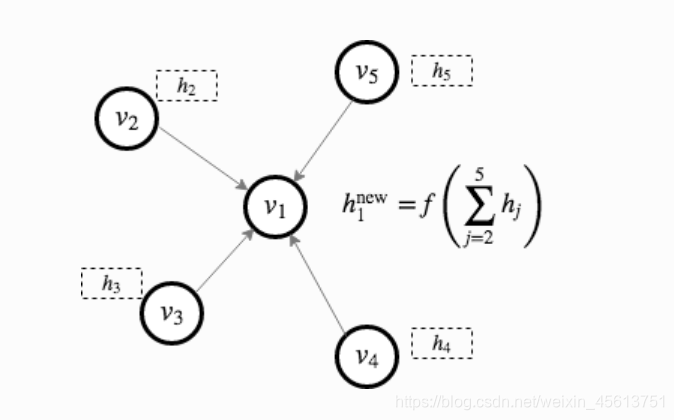

GCN的上述定义适用于message-passing 范例：每个节点将使用从相邻节点发送的信息来更新其自身的功能。 图形演示如下：

下面，我们展示了如何在DGL中实现GCN层。

import torch.nn as nn
import torch.nn.functional as F

# 定义 message function and reduce function
# NOTE: 在本教程中，我们将忽略GCN的规范化常数c_ij。
def gcn_message(edges):
    # 该函数批量处理边
    # This computes a (batch of) message called 'msg' using the source node's feature 'h'.
    return {'msg' : edges.src['h']}#edges.src.data指的是获取边出发节点的‘h’属性信息

def gcn_reduce(nodes):
    # 该函数批量处理节点
    # This computes the new 'h' features by summing received 'msg' in each node's mailbox.
    return {'h' : torch.sum(nodes.mailbox['msg'], dim=1)}#表示将附近有连接的节点的‘msg’属性数据按照'dim=1'进行加和，成为该节点新的‘h’属性数据

# 定义GCNLayer模块
class GCNLayer(nn.Module):
    def __init__(self, in_feats, out_feats):
        super(GCNLayer, self).__init__()
        self.linear = nn.Linear(in_feats, out_feats)

    def forward(self, g, inputs):
        # g 是图（graph） 并且 inputs 是输入的节点特征
        # 首先设置边缘特征
        g.ndata['h'] = inputs
        # 触发在所有边上传递信息
        g.send(g.edges(), gcn_message)
        # 触发在所有边上聚集信息
        g.recv(g.nodes(), gcn_reduce)
        # 提取边缘特征的结果
        h = g.ndata.pop('h')
        # 进行线性变换
        return self.linear(h)

一般来说，节点通过“message”函数传递信息，然后通过“reduce”函数进行数据聚合。
定义一个包含两个GCN layers的GCN模型：

# 定义一个包含两个GCN layers的GCN模型
class GCN(nn.Module):
    def __init__(self, in_feats, hidden_size, num_classes):
        super(GCN, self).__init__()
        self.gcn1 = GCNLayer(in_feats, hidden_size)
        self.gcn2 = GCNLayer(hidden_size, num_classes)

    def forward(self, g, inputs):
        h = self.gcn1(g, inputs)
        h = torch.relu(h)
        h = self.gcn2(g, h)
        return h
# 第一层将大小为34的输入特征转换为隐藏的大小为5。
# 第二层将隐藏层转换为大小为2的输出特征，对应Karate club中的两个组。
net = GCN(34, 5, 2)

Step 4:数据准备和初始化

我们使用one-hot向量来初始化节点特征。 由于这是半​​监督设置，因此仅为教练（node 0）和俱乐部主席（node 33）分配标签。 该实现如下:

Step 5:训练然后可视化

训练循环和其他的Pytorch 模型相同。我们（1）创建一个优化函数，（2）将输入提供给模型，（3）计算损失，（4）使用autograd优化模型。

optimizer = torch.optim.Adam(net.parameters(), lr=0.01)
all_logits = []
for epoch in range(30):
    logits = net(G, inputs)
    # 我们保存the logits以便于接下来可视化
    all_logits.append(logits.detach())
    logp = F.log_softmax(logits, 1)
    # 我们仅仅为标记过的节点计算loss
    loss = F.nll_loss(logp[labeled_nodes], labels)

    optimizer.zero_grad()
    loss.backward()
    optimizer.step()

    print('Epoch %d | Loss: %.4f' % (epoch, loss.item()))

out:

Epoch 0 | Loss: 0.6533
Epoch 1 | Loss: 0.3839
Epoch 2 | Loss: 0.2743
Epoch 3 | Loss: 0.2123
Epoch 4 | Loss: 0.1558
Epoch 5 | Loss: 0.1077
Epoch 6 | Loss: 0.0718
Epoch 7 | Loss: 0.0483
Epoch 8 | Loss: 0.0337
Epoch 9 | Loss: 0.0240
Epoch 10 | Loss: 0.0179
Epoch 11 | Loss: 0.0137
Epoch 12 | Loss: 0.0108
Epoch 13 | Loss: 0.0087
Epoch 14 | Loss: 0.0071
Epoch 15 | Loss: 0.0059
Epoch 16 | Loss: 0.0049
Epoch 17 | Loss: 0.0041
Epoch 18 | Loss: 0.0035
Epoch 19 | Loss: 0.0030
Epoch 20 | Loss: 0.0026
Epoch 21 | Loss: 0.0022
Epoch 22 | Loss: 0.0019
Epoch 23 | Loss: 0.0017
Epoch 24 | Loss: 0.0015
Epoch 25 | Loss: 0.0013
Epoch 26 | Loss: 0.0012
Epoch 27 | Loss: 0.0010
Epoch 28 | Loss: 0.0009
Epoch 29 | Loss: 0.0009

这是一个很有趣的例子，因此甚至没有验证或测试集。 相反，由于模型为每个节点生成大小为2的输出特征，因此我们可以通过在2D空间中绘制输出特征来可视化。 下面的代码使训练过程从最初的猜测（根本没有正确分类节点）到最终的结果（线性可分离节点）动画化。

import matplotlib.animation as animation
import matplotlib.pyplot as plt

def draw(i):
    cls1color = '#00FFFF'
    cls2color = '#FF00FF'
    pos = {}
    colors = []
    for v in range(34):
        pos[v] = all_logits[i][v].numpy()
        cls = pos[v].argmax()
        colors.append(cls1color if cls else cls2color)
    ax.cla()
    ax.axis('off')
    ax.set_title('Epoch: %d' % i)
    nx.draw_networkx(nx_G.to_undirected(), pos, node_color=colors,
            with_labels=True, node_size=300, ax=ax)

fig = plt.figure(dpi=150)
fig.clf()
ax = fig.subplots()
draw(0)  # draw the prediction of the first epoch
plt.close()

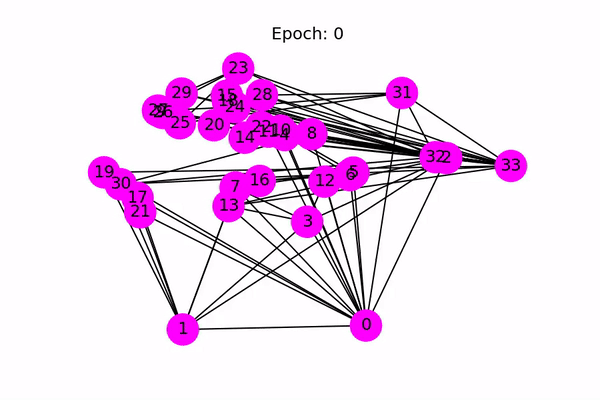

以下动画显示了经过一系列训练后，模型如何正确预测社区。

ani = animation.FuncAnimation(fig, draw, frames=len(all_logits), interval=200)

Next steps

在下一个教程中，我们将介绍DGL的更多基础知识，例如读写notes/edges功能。
