模拟测静电场实验报告

 主页有完整资源下载！南 华 大 学

物 理 实 验 报 告
实验七 模 拟 法 测 静 电 场
一、实 验 目 的
1、了解直接测量静电场有何困难；
2、了解模拟法测量静电场的方法、原理及条件；
3、学会用模拟法测量无限长同轴园柱形电缆两带电电极间所产生的静电场的方
法及原理，并测定其静电场的分布状态，加深对电场强度和电位的理解。 二、实验仪器及材料
静电场描绘仪，坐标纸
三、实验原理

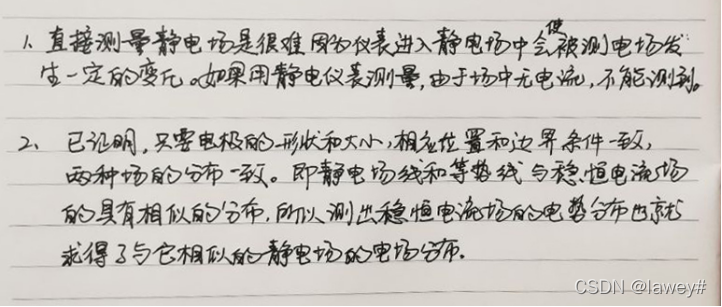

1直接测量静电场有何困难？
2为何能用稳恒电流场来模拟静电场测量静电场？

四、实验内容、步骤及注意事项

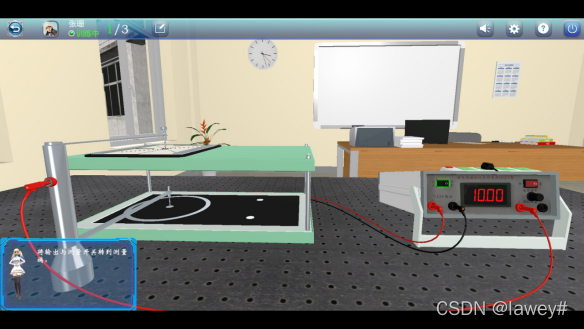

1、接线放入坐标纸，并调节电压为10伏。

2、在八条线的其中六条线上分别描绘电压为1.00V，2.00V，3.00V，4.00V，5.00V，6.00V的点。

3、记录数据

五、实验数据的处理及结果

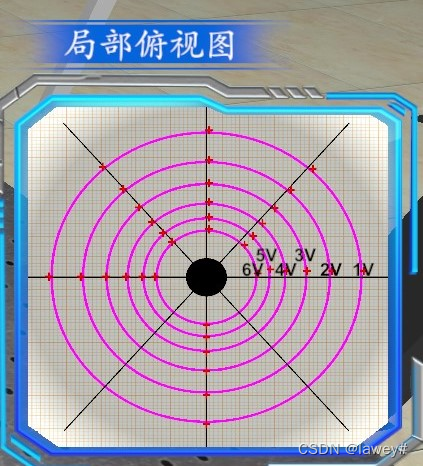

1、等位圆描绘

2、测量无限长同轴园柱形

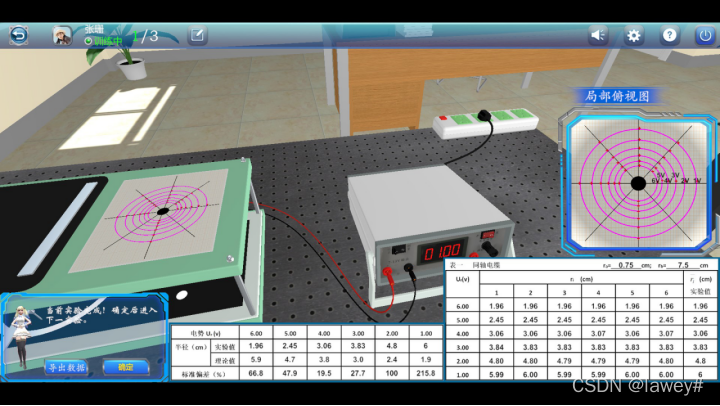

Ur理（伏） 6.00 5.00 4.00 3.00 2.00 1.00
ri 1 1.96 2.45 3.06 3.84 4.80 5.99
2 1.96 2.45 3.06 3.83 4.80 6.00
3 1.96 2.45 3.06 3.83 4.79 5.99
4 1.96 2.45 3.07 3.83 4.79 5.99
5 1.96 2.45 3.06 3.83 4.79 6.00
6 1.96 2.45 3.07 3.83 4.80 6.00
平均值（cm） 1.96 2.45 3.06 3.83 4.80 6.00
r理 1.9 2.4 3 3.8 4.7 5.9
Δr 0.06 0.05 0.06 0.03 0.1 0.1
0.027 0.022 0.028 0.014 0.043 0.043
E 0.014 0.0093 0.0095 0.0038 0.0091 0.0072
其中Δr =，(n为测量次数)，E=/ r理。
六、问题讨论

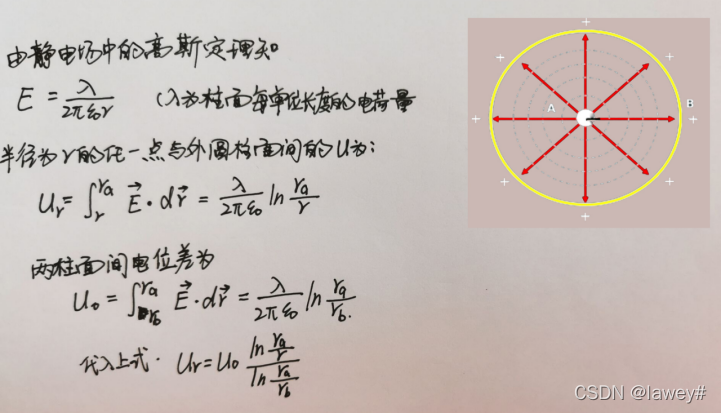

若本实验中描绘仪正负电极对调（即中心电极为负），测量结果有何变化，请推导公式。
