ESP8266制作创意时钟（DS1302+TM1637）

ESP8266

一.简介

最近看到好多朋友都在制作时钟，感觉挺实用的所以自己也来制作一个省的打开手机来看时间，其实懒到一定程度也是一种境界，其实就是为了那种成就感把，废话不多说直接开始制作教程，很详细哟。

二.准备

1.这里我们需要用到一下模块

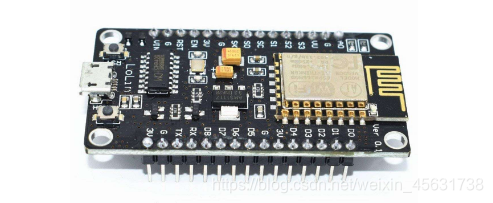

• ESP8266 12F我们的核心板

• DS1302时钟模块，自带电池断电也没事，直接获取时间真的很方便

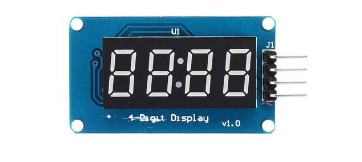

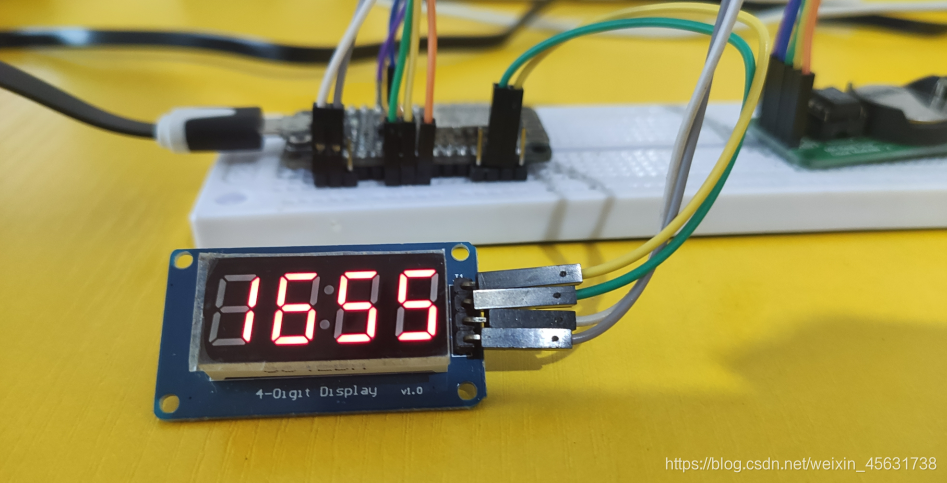

• TM1637时间显示模块，也就是用数码管来显示我们的时间，只能显示4位数字，所以就不显示秒了，就显示时间和日期


2.开发环境

这里我们使用Arduino1.8.12来开发，当然其他版本也是没问题的，这就只是制作一个时钟，所以就不用大费周章来自己写函数，自己调用库就可以了，节省我们的时间成本，也降低了开发难度。

但是使用的库得我们自己来安装，操作也特别简单

下载DS1302和TM1637库
地址：点击此处下载

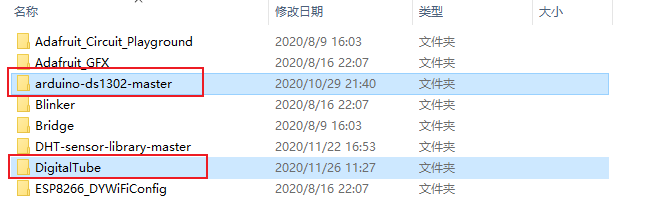

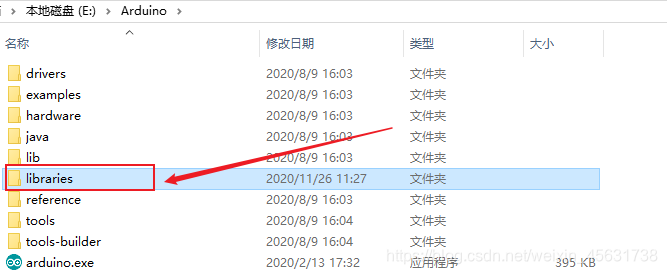

下载成功之后，将库文件解压到我们Arduino软件安装目录下的libraries目录下

这样库就安装成功了

3.管脚定义

各模块按照下面表进行连接

ESP8266	DS1302
3V	VCC
GND	GND
D7(GPIO13)	CLK
D6(GPIO12)	DAT
D5(GPIO14)	RST

ESP8266	TM1637
D1(GPIO5)	CLK
D2(GPIO4)	DAT
3V	VCC
GND	GND

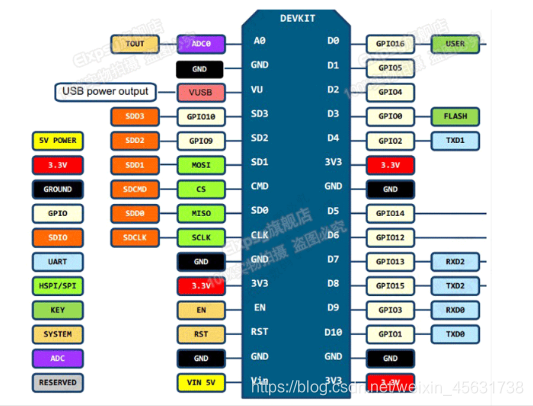

由于在代码中使用的都是GPIO的号，所以将ESP8266的全部管脚的定义图放出来

三.代码

#include <stdio.h>
#include <DS1302.h>
#include "TM1637.h"

//时钟显示模块管脚定义
#define CLK 5
#define DIO 4
TM1637 tm1637(CLK,DIO);

//时钟模块管脚定义
#define kCePin   14 // 复位引脚
#define kIoPin   12 // 数据引脚
#define kSclkPin 13 // 时钟引脚
DS1302 rtc(kCePin, kIoPin, kSclkPin);

// 时间分隔符闪烁标识
bool ShowPoint = true;
//时间和日期交替显示
int showCount = 0;

namespace {

String dayAsString(const Time::Day day) {
  switch (day) {
    case Time::kSunday: return "Sunday";
    case Time::kMonday: return "Monday";
    case Time::kTuesday: return "Tuesday";
    case Time::kWednesday: return "Wednesday";
    case Time::kThursday: return "Thursday";
    case Time::kFriday: return "Friday";
    case Time::kSaturday: return "Saturday";
  }
  return "(unknown day)";
}
}

void printTime() {
  // 从模块获得当前时间
  Time t = rtc.time();

  // 星期几
  const String day = dayAsString(t.day);

  // 格式化时间数据
  char buf[50];
  snprintf(buf, sizeof(buf), "%s %04d-%02d-%02d %02d:%02d:%02d",
           day.c_str(),
           t.yr, t.mon, t.date,
           t.hr, t.min, t.sec);
  Serial.println(buf);
}

void showTime(){
  // 从模块获得当前时间
  Time t = rtc.time();
  int h = t.hr;
  int mn = t.min;

  int b0 = h / 10;
  int b1 = h % 10;

  int b2 = mn / 10;
  int b3 = mn % 10;

  tm1637.display(0, b0);
  tm1637.display(1, b1);
  tm1637.point(ShowPoint);
  tm1637.display(2, b2);
  tm1637.display(3, b3);

  ShowPoint = !ShowPoint;
}

void showData(){
  // 从模块获得当前时间
  Time t = rtc.time();
  int m = t.mon;
  int d = t.date;

  int m0 = m / 10;
  int m1 = m % 10;

  int d2 = d / 10;
  int d3 = d % 10;

  tm1637.display(0, m0);
  tm1637.display(1, m1);
  tm1637.display(2, d2);
  tm1637.display(3, d3);
  tm1637.point(false);

}  // namespace


void setTime(){

   // 设置初始时间为 2018-1-18,17:28:00 星期四
   Time t(2018, 1, 18, 17, 28, 0, Time::kThursday);
   rtc.time(t);

}

void setup() {
   Serial.begin(9600);
   rtc.writeProtect(false);
   rtc.halt(false);

   //时钟显示模块的初始化
   tm1637.init();
   //设置亮度0-7
   tm1637.set(2);
}


void loop() {
  //每隔10s显示一次日期
  if( showCount <= 10 )
  {
    showTime();
    showCount++;
    delay(1000);
  }
  else
  {
    showData();
    showCount = 0;
    delay(2000);
  }

}
