QT graphicsView复刻一款类似Inkarnate的跑团地图工具

自己倒腾漂亮的地图，像Fantansy Map （http://www.fantasticmaps.com/）用PS做地图教程太难学，于是乎果断放弃了。Inkarnate 是一个很好的选项

好在inkarnate艺术风格过硬，细节处理很好，十分钟就可以上手

**但是 ** free版本基本就是一个摆设

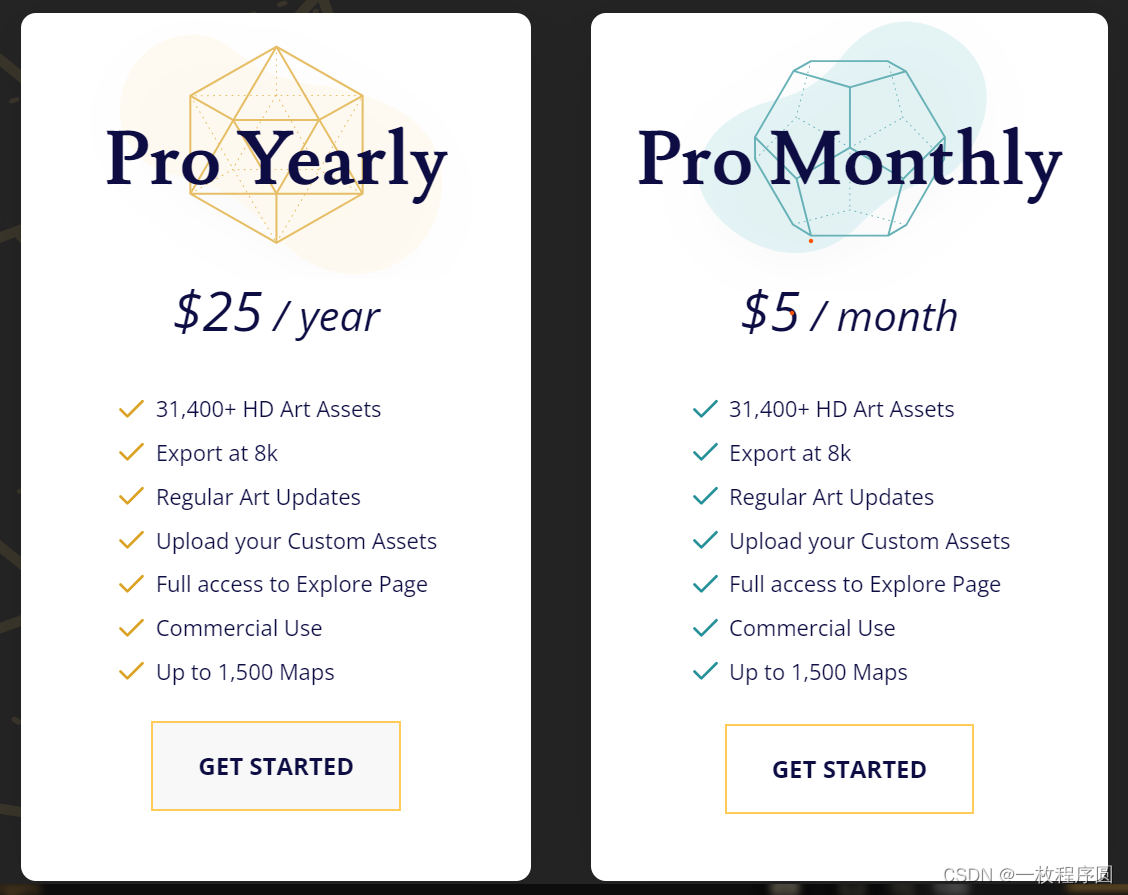

25美元的年费让我烦恼，虽可以导出图片，不能导出到自己的引擎

不愿花这笔钱，又想自己倒腾漂亮的地图，能不能用pyqt 实现基本的地图编辑功能，答案是能，而且代码量非常少（小于500行）

要求如下：

• 我要有一个可以自动缩放的大地图
• 元素可以按照isometric 或者 tile的格式进行正确叠放
• 界面上的任意sprite item都支持拖动，自定义显示顺序重排
• 支持任意数量的sprite items
• sprite item 分组预览等等

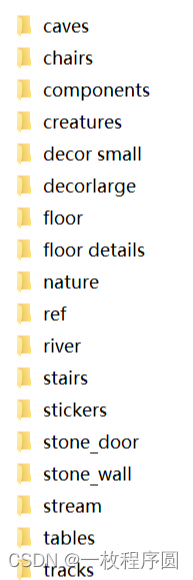

Sprite libraries素材按照用途分类

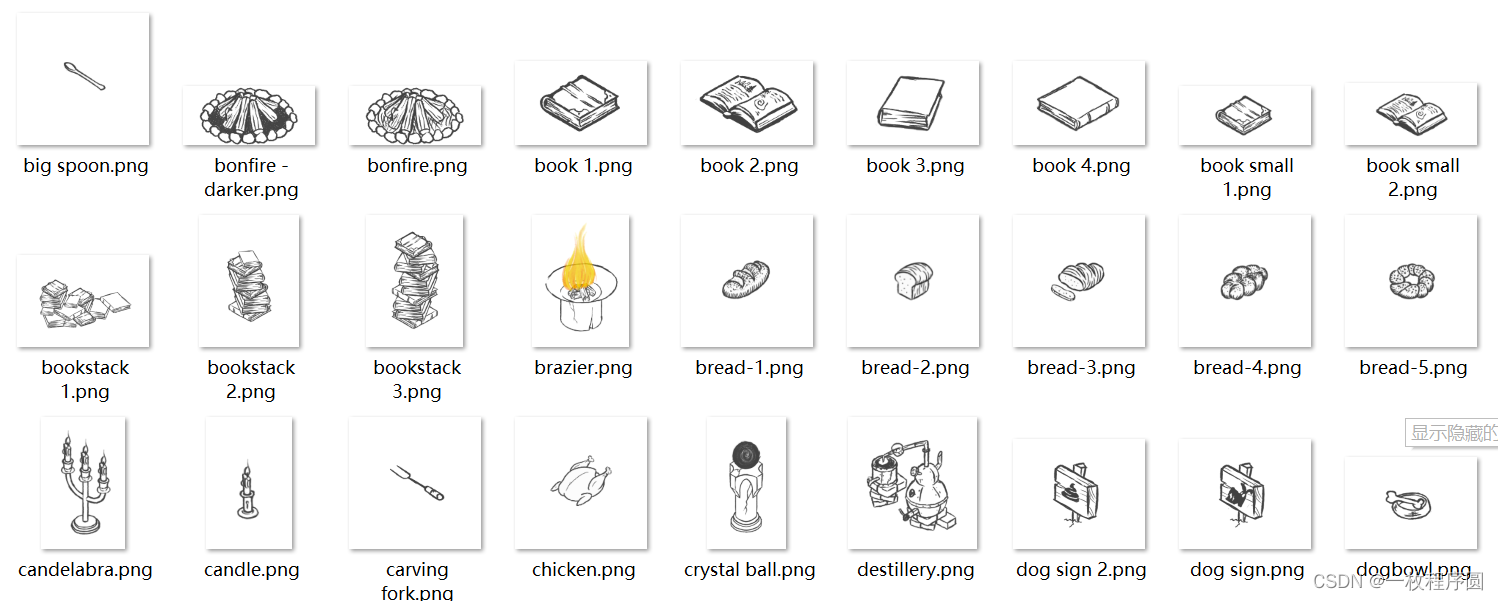

比如 decor small 包含的一些小部件，已经相当全面，如果自己有好的素材，亦可以自行添加，找这些图片已经要了我的老命了

sprite item 继承自 ImageGraphicItem,用于加载sprite item图片

class ImageGraphicItem(QGraphicsPixmapItem):
    def __init__(self, filename ="",parent=None):
        super().__init__(parent)
        self.filename = filename
        self.pix = QPixmap(filename)
        self.width = self.pix.width()
        self.height = self.pix.height()
        self.setPixmap(self.pix)  # 设置图元
        self.setFlag(QGraphicsItem.ItemIsSelectable)  # ***设置图元是可以被选择的
        self.setFlag(QGraphicsItem.ItemIsMovable)     # ***设置图元是可以被移动的
        self.setFlag(QGraphicsItem.ItemIsFocusable)

在继承一个Scene(QGraphicsScene),一个View(QGraphicsView)

View 要支持 drag&drop ,需要对dragEnterEvent,dragMoveEvent,dropEvent三个函数进行override

 def dragEnterEvent(self, event):
        if event.mimeData().hasFormat(
            "application/x-qabstractitemmodeldatalist"
        ):
            event.acceptProposedAction()

    def dragMoveEvent(self, event):
        if event.mimeData().hasFormat(
            "application/x-qabstractitemmodeldatalist"
        ):
            event.acceptProposedAction()

    def dropEvent(self, event):
        sp = self.mapToScene(event.pos())
        dummy_model = QStandardItemModel()
        dummy_model.dropMimeData(
            event.mimeData(), event.dropAction(), 0, 0, QModelIndex()
        )
        for r in range(dummy_model.rowCount()):
            for c in range(dummy_model.columnCount()):
                ix = dummy_model.index(r,c)
                filename = ix.data()
                item = ImageGraphicItem(filename)
                item.setPos(sp)
                self.scene().addItem(item)

        self.update()

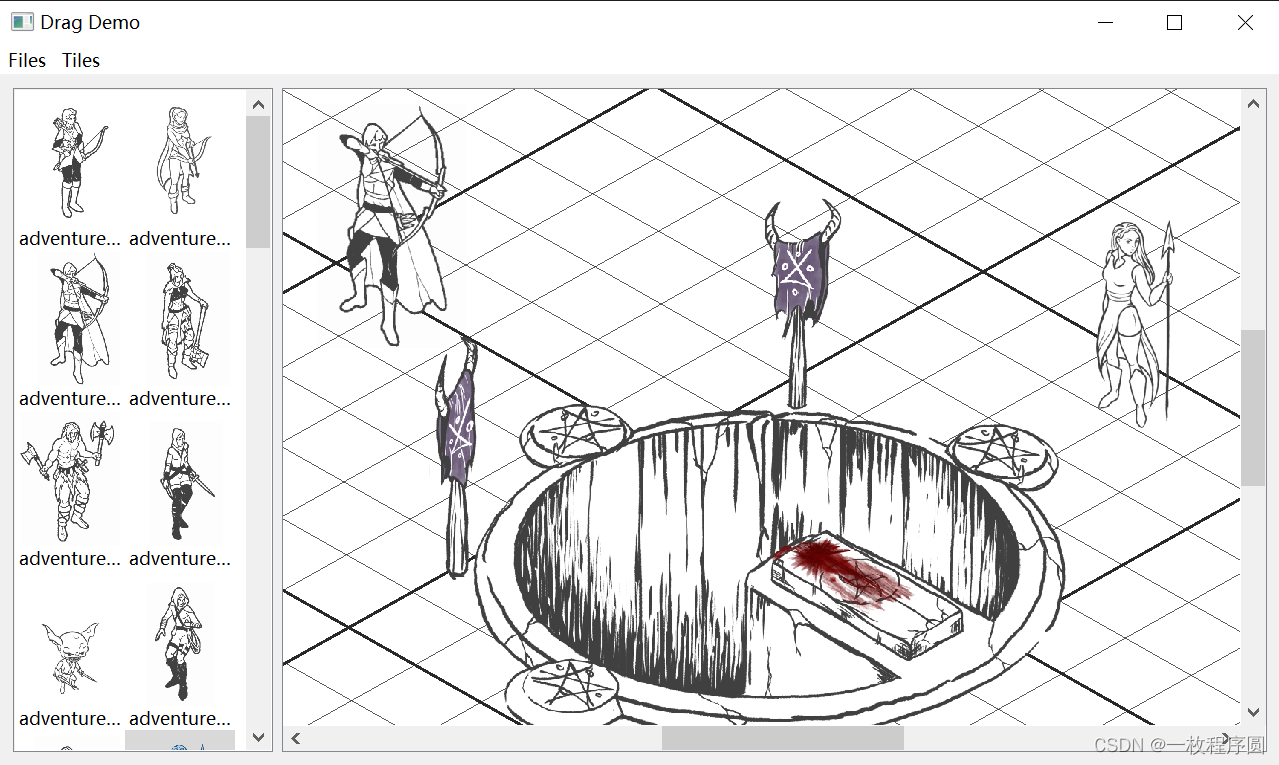

界面如下

操作说明：

从tiles中加载sprite item库，
右键：移动sprite item
中键：移动画布
鼠标滚轮：缩放画布
菜单里导入/导出

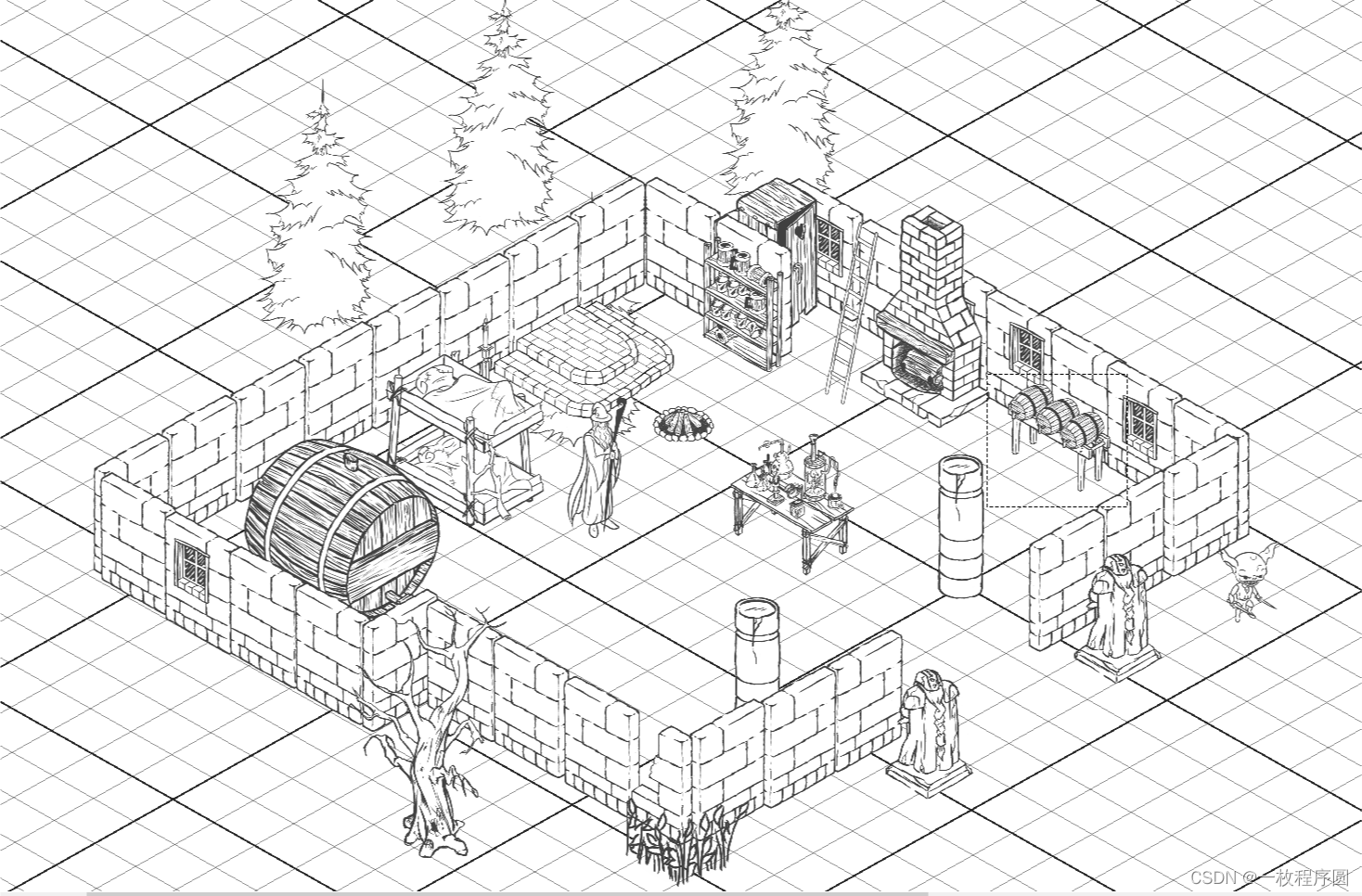

出一张跑团地图，可以素材是黑白的，效果不太亮眼，不过一切都是free的

说明
为了能运行本案例，请自行安装python环境 和相关依赖包，具体配置和安装在本文中不涉及也无需涉及，本案例不支大部分智能设备
算法未经严格优化，只为了说明算法的使用方法
本案例应用于非严肃领域，数值结果和算法探讨请@我，如需转载请注明
