一、FreeRTOS 概述
FreeRTOS 是一款轻量级、开源的实时操作系统（RTOS），专为嵌入式系统设计，广泛应用于物联网、工业控制、消费电子等领域。其核心特点包括：
轻量高效：内核最小可裁剪至 4KB 代码 + 几百字节 RAM，适合资源受限的微控制器（如 STM32、ESP32 等）。
可扩展性：支持任务管理、消息队列、信号量、定时器等功能，且可通过插件扩展（如文件系统、网络协议栈）。
开源免费：遵循 MIT 许可协议，允许商业使用，社区活跃且文档丰富。
跨平台兼容：支持 ARM Cortex-M、RISC-V、x86 等多种架构，提供 Keil、IAR、GCC 等开发环境的适配。
二、核心组件与机制
1. 任务管理（Task Management）
任务定义：每个任务是一个无限循环的函数，拥有独立的栈空间和优先级。
void vTaskFunction(void *pvParameters) {
for (;;) {
// 任务逻辑
vTaskDelay(pdMS_TO_TICKS(100)); // 延时调度
}
}
任务状态：
运行（Running）：当前正在执行的任务。
就绪（Ready）：具备运行条件，等待调度器分配 CPU 资源。
阻塞（Blocked）：因等待事件（如延时、消息队列）暂停执行。
挂起（Suspended）：被显式挂起，不参与调度。
创建与删除任务：
TaskHandle_t xTaskHandle;
// 创建任务（动态分配内存）
xTaskCreate(
vTaskFunction, // 任务函数
"TaskName", // 任务名称（调试用）
128, // 栈大小（字节）
NULL, // 参数
1, // 优先级（数值越大优先级越高）
&xTaskHandle // 任务句柄
);
// 删除任务（通常在任务内部自我删除）
vTaskDelete(xTaskHandle); // 或 vTaskDelete(NULL); // 删除自身
2. 优先级抢占机制（Preemption）
调度策略：
抢占式调度（默认）：高优先级任务可中断低优先级任务的执行，确保实时性。
协作式调度：任务主动释放 CPU（如调用 vTaskDelay），适合对实时性要求不高的场景。
优先级数量：可配置为 1~32 级（通过 configMAX_PRIORITIES 定义），数值越大优先级越高。
临界区保护：通过 taskENTER_CRITICAL() 和 taskEXIT_CRITICAL() 关闭 / 开启中断，防止任务调度被打断（如操作共享资源时）。
3. 任务间通信（Inter-Task Communication, IPC）
消息队列（Queues）：用于任务间传递数据（如字节数组、结构体），支持先进先出（FIFO）或优先级队列。
QueueHandle_t xQueue;
xQueue = xQueueCreate(5, sizeof(int)); // 创建队列（5个元素，每个元素4字节）
// 发送数据（阻塞模式，超时时间100ms）
int data = 100;
xQueueSend(xQueue, &data, pdMS_TO_TICKS(100));
// 接收数据（阻塞模式，永久等待）
int receive_data;
xQueueReceive(xQueue, &receive_data, portMAX_DELAY);
信号量（Semaphores）：
二进制信号量：用于任务同步或互斥访问资源（如互斥锁）。
计数信号量：用于限制访问共享资源的任务数量（如限制最多 3 个任务同时使用打印机）。
事件组（Event Groups）：用于任务等待多个事件的组合（如 “事件 1 发生且事件 3 发生”）。
4. 定时器（Software Timers）
周期性定时器：创建后按固定周期触发回调函数，用于定时任务（如传感器数据采集）。
TimerHandle_t xTimer;
// 创建定时器（周期1s，自动重装，回调函数）
xTimer = xTimerCreate(
"Timer", // 名称
pdMS_TO_TICKS(1000), // 周期
pdTRUE, // pdTRUE=自动重装，pdFALSE=单次
NULL, // 用户参数
vTimerCallback // 回调函数
);
xTimerStart(xTimer, 0); // 启动定时器
单次定时器：触发一次后停止，用于延迟任务执行。
三、内存管理与裁剪配置
1. 内存管理策略
FreeRTOS 提供 5 种内存分配方案（位于 heap_1.c~heap_5.c）：
heap_1：简单的静态分配，适合只创建不删除任务的场景（无内存碎片）。
heap_2：基于块链表的动态分配，使用 pvPortMalloc/vPortFree，适合频繁创建 / 删除任务（存在轻微碎片）。
heap_3：封装标准库的 malloc/free，通过互斥锁实现线程安全。
heap_4：高效的动态分配（类似 glibc 的 ptmalloc），适合大多数场景（需设置堆起始地址和大小）。
heap_5：支持跨多个非连续内存块分配，适合内存不连续的系统（如包含外部 RAM）。
2. 配置文件（FreeRTOSConfig.h）
通过修改该文件裁剪功能，典型配置项：
#define configUSE_PREEMPTION 1 // 使能抢占式调度
#define configUSE_TICKLESS_IDLE 1 // 使能低功耗tickless模式
#define configMAX_PRIORITIES 5 // 最大优先级数
#define configTICK_RATE_HZ 1000 // 系统滴答频率（1ms中断一次）
#define configMINIMAL_STACK_SIZE 128 // 任务最小栈大小（字节）
#define INCLUDE_vTaskDelete 1 // 使能vTaskDelete函数
四、实时性与性能优化
减少中断延迟：
缩短中断服务程序（ISR）执行时间，关键操作可通过消息队列传递给任务处理。
使用 configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY 设置可安全调用 RTOS API 的最高中断优先级。
任务优先级分配：
高实时性任务（如电机控制）设为高优先级，低优先级任务处理非关键业务（如日志打印）。
避免优先级反转（高优先级任务等待低优先级任务释放资源），可通过优先级继承机制（需开启 configUSE_MUTEXES）缓解。
栈溢出检测：
开启 configCHECK_FOR_STACK_OVERFLOW，通过回调函数检测任务栈溢出（调试阶段常用）。
五、典型应用场景
多任务并发控制：
案例：同时运行 LED 控制任务、按键检测任务、串口通信任务，通过消息队列传递按键状态给 LED 任务。
实时传感器处理：
高优先级任务周期性采集传感器数据（如 ADC 采样），低优先级任务处理数据并通过 WiFi 发送。
低功耗系统：
利用 tickless idle 模式，在无任务运行时关闭系统滴答定时器，降低 MCU 功耗。

一、任务创建与删除（FreeRTOS API 详解）

不管是静态创建还是动态创建任务，都是来自SRAM区。静态创建任务来自SRAM区的堆栈，动态创建任务来自SRAM区的总堆。

1. 任务创建（xTaskCreate）

BaseType_t xTaskCreate(
    TaskFunction_t pxTaskCode,      // 任务函数指针（入口函数）
    const char * const pcName,      // 任务名称（用于调试，最大 configMAX_TASK_NAME_LEN 字符）
    configSTACK_DEPTH_TYPE usStackDepth,  // 任务栈大小（单位：字，非字节）
    void *pvParameters,             // 传递给任务函数的参数（void* 类型）
    UBaseType_t uxPriority,         // 任务优先级（0 为最低优先级）
    TaskHandle_t *pxCreatedTask     // 任务句柄（用于后续操作，如删除任务）
);

void vTaskFunction(void *pvParameters) {
    // 任务代码
    for (;;) {
        // 任务主体逻辑
        vTaskDelay(pdMS_TO_TICKS(100));  // 延时100ms
    }
}

// 创建任务
TaskHandle_t xTaskHandle = NULL;
xTaskCreate(vTaskFunction, "TaskName", 256, NULL, 1, &xTaskHandle);

2. 任务删除（vTaskDelete）

void vTaskDelete(TaskHandle_t xTaskToDelete);

参数：xTaskToDelete 为任务句柄，传入 NULL 时删除当前正在执行的任务。

注意：被删除任务的栈空间和 TCB（任务控制块）会被 FreeRTOS 自动回收，但需手动释放任务中动态分配的资源（如 malloc 的内存）。

// 在其他任务中删除指定任务
vTaskDelete(xTaskHandle);

// 在任务内部自我删除
vTaskDelete(NULL);

二、优先级抢占机制（核心调度规则）

1. 优先级定义与范围

数值范围：
- 优先级从 0（最低）到 configMAX_PRIORITIES-1（最高），通过 uxPriority 参数设置。
- 建议使用 tskIDLE_PRIORITY（空闲任务优先级，值为 0）作为基准，例如：
```
#define TASK_PRIORITY (tskIDLE_PRIORITY + 1)  // 比空闲任务高一级
```
抢占规则：
- 高优先级任务 可立即抢占 低优先级任务 的 CPU 使用权（若内核配置为可抢占模式，configUSE_PREEMPTION 为 1）。
- 相同优先级任务 按时间片轮转（时间片长度由 configTICK_RATE_HZ 决定，默认 10ms）。

2. 调度器行为示例

假设有三个任务：

TaskA（优先级 2，周期 100ms）
TaskB（优先级 1，周期 200ms）
TaskC（优先级 3，周期 500ms）

调度时序：

TaskC（最高优先级）运行，直到主动阻塞（如调用 vTaskDelay()）。
TaskA（次高优先级）抢占 TaskB，运行 100ms 后阻塞。
TaskB（最低优先级）获得 CPU，运行 200ms 后阻塞。
若所有任务均阻塞，空闲任务（优先级 0）运行，直到有任务就绪。

三、关键配置参数（FreeRTOSConfig.h）

1. 抢占式调度 vs 合作式调度

#define configUSE_PREEMPTION        1  // 1=抢占式调度（默认），0=合作式调度

抢占式：高优先级任务可立即中断低优先级任务。
合作式：任务仅在主动放弃 CPU（如调用 taskYIELD()）时切换。

2. 优先级数量限制

#define configMAX_PRIORITIES        5  // 允许的最大优先级数量

3. 时间片调度

#define configUSE_TIME_SLICING      1  // 1=启用时间片（默认），0=禁用

仅对 相同优先级任务 有效，每个任务运行一个时间片（由 configTICK_RATE_HZ 决定）后切换。

四、实战技巧与注意事项

1. 任务优先级设计原则

关键任务（如传感器数据采集）：设为高优先级（如 3）。
用户交互任务（如按键处理）：设为中等优先级（如 2）。
后台任务（如数据处理）：设为低优先级（如 1）。
空闲任务（系统自动创建）：优先级最低（0）。

2. 避免优先级反转问题

场景：低优先级任务持有互斥锁时，被中优先级任务抢占，导致高优先级任务无法获取锁而阻塞。
解决方案：
- 使用 互斥量（Mutex）代替二值信号量，支持 优先级继承（configUSE_MUTEXES 需为 1）。

SemaphoreHandle_t xMutex;
xMutex = xSemaphoreCreateMutex();  // 创建互斥量

// 获取锁（在任务中）
if (xSemaphoreTake(xMutex, portMAX_DELAY) == pdTRUE) {
    // 临界区代码
    xSemaphoreGive(xMutex);  // 释放锁
}

3. 任务创建与删除的线程安全

创建任务：可在调度器启动前或运行中调用，但需注意：
- 调度器启动前创建的任务会在 vTaskStartScheduler() 后立即执行。
- 调度器运行中创建任务需确保堆内存充足（FreeRTOS 使用动态内存分配 TCB 和栈）。
删除任务：避免在中断服务函数（ISR）中直接调用 vTaskDelete()，应使用 xTimerPendFunctionCallFromISR() 替代。

五、调试与验证

1. 查看任务状态

通过 uxTaskGetSystemState() 和 vTaskList() 函数获取任务运行时信息：

char pcTaskList[512];
vTaskList(pcTaskList);  // 获取任务列表（包含优先级、状态、栈使用等）
printf("Task List:\n%s\n", pcTaskList);

2. 优先级验证

在低优先级任务中添加高优先级任务创建代码，观察调度器行为：

void vLowPriorityTask(void *pvParameters) {
    printf("Low priority task running...\n");
    // 创建高优先级任务
    xTaskCreate(vHighPriorityTask, "HighTask", 256, NULL, 3, NULL);
    printf("Low priority task continues...\n");  // 此行不会立即执行（被高优先级任务抢占）
}

创建完任务后，需要开启调度器-vTaskStartScheduler()函数。vTaskStartScheduler()函数实现了空闲任务和定时器任务。
FreeRTOS 一旦启动，就必须要保证系统中每时每刻都有一个任务处于运行态（Runing），并且空闲任务不可以被挂起与删除，空闲任务的优先级是最低的，以便系统中其他任务能随时抢占空闲任务的 CPU 使用权。

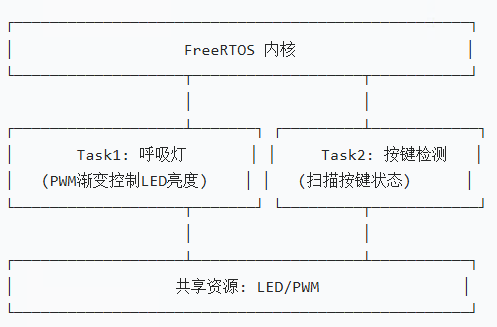

项目 5：多任务 LED 控制
- Task1：呼吸灯（PWM）
- Task2：按键状态检测

// FreeRTOS任务配置
#define TASK_BLINK_PRIORITY      (tskIDLE_PRIORITY + 2)  // 呼吸灯任务优先级
#define TASK_BLINK_STACK_SIZE    256                     // 任务栈大小（字）
#define TASK_KEY_PRIORITY        (tskIDLE_PRIORITY + 1)  // 按键检测任务优先级
#define TASK_KEY_STACK_SIZE      128                     // 任务栈大小（字）

// PWM配置
#define PWM_FREQ_HZ              1000                    // PWM频率(Hz)
#define PWM_PERIOD               (1000000 / PWM_FREQ_HZ) // PWM周期(微秒)
#define PWM_MAX_DUTY             100                     // 最大占空比(%)

// 按键配置
#define KEY_DEBOUNCE_TIME        20                      // 消抖时间(ms)



// 初始化PWM输出（假设使用TIM3_CH1，对应GPIOA_PIN6）
void PWM_Init(void) {
    TIM_HandleTypeDef htim3;
    TIM_OC_InitTypeDef sConfigOC;

    // 使能定时器和GPIO时钟
    __HAL_RCC_TIM3_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    // 配置GPIO为复用推挽输出
    GPIO_InitStruct.Pin = GPIO_PIN_6;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 配置定时器
    htim3.Instance = TIM3;
    htim3.Init.Prescaler = 72 - 1;         // 72MHz / 72 = 1MHz
    htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim3.Init.Period = PWM_PERIOD - 1;    // 1MHz / 1000 = 1kHz
    htim3.Init.ClockDivision = 0;
    HAL_TIM_PWM_Init(&htim3);

    // 配置PWM输出
    sConfigOC.OCMode = TIM_OCMODE_PWM1;
    sConfigOC.Pulse = 0;                  // 初始占空比为0%
    sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
    sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
    HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_1);

    // 启动PWM输出
    HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
}

// 设置PWM占空比
void PWM_SetDutyCycle(uint8_t duty) {
    // 将0-100%的占空比转换为定时器计数值
    uint32_t pulse = (duty * PWM_PERIOD) / 100;
    __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, pulse);
}



// 初始化按键输入（假设使用GPIOA_PIN0）
void KEY_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    // 使能GPIO时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();

    // 配置GPIO为输入模式，上拉
    GPIO_InitStruct.Pin = GPIO_PIN_0;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

// 读取按键状态（已消抖）
uint8_t KEY_Read(void) {
    static uint8_t key_state = 0;
    static uint32_t debounce_time = 0;

    uint8_t current_state = HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0);

    if (current_state != key_state) {
        // 状态变化，开始消抖计时
        debounce_time = HAL_GetTick();
        key_state = current_state;
    }

    // 消抖时间后返回稳定状态
    if (HAL_GetTick() - debounce_time > KEY_DEBOUNCE_TIME) {
        return key_state;
    }

    return key_state;
}




// 呼吸灯任务
void vTaskBlink(void *pvParameters) {
    uint8_t duty = 0;       // 初始占空比
    uint8_t direction = 1;  // 1=增加，0=减少

    for (;;) {
        // 更新PWM占空比，实现呼吸灯效果
        PWM_SetDutyCycle(duty);

        // 调整占空比变化方向
        if (duty >= PWM_MAX_DUTY) {
            direction = 0;
        } else if (duty <= 0) {
            direction = 1;
        }

        // 根据方向调整占空比
        duty += (direction ? 1 : -1);

        // 延时，控制呼吸灯变化速度
        vTaskDelay(pdMS_TO_TICKS(10));
    }
}

// 按键检测任务
void vTaskKey(void *pvParameters) {
    uint8_t key_last_state = 1;  // 初始状态：按键释放

    for (;;) {
        uint8_t key_current_state = KEY_Read();

        // 检测按键下降沿（按下）
        if (key_last_state == 1 && key_current_state == 0) {
            printf("按键按下！\n");
            // 此处可添加按键按下的处理逻辑
        }

        key_last_state = key_current_state;

        // 延时，控制按键扫描频率
        vTaskDelay(pdMS_TO_TICKS(20));
    }
}


int main(void) {
    // 硬件初始化
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    PWM_Init();
    KEY_Init();

    // 创建任务
    xTaskCreate(vTaskBlink, "Blink", TASK_BLINK_STACK_SIZE, NULL, TASK_BLINK_PRIORITY, NULL);
    xTaskCreate(vTaskKey, "Key", TASK_KEY_STACK_SIZE, NULL, TASK_KEY_PRIORITY, NULL);

    // 启动调度器
    vTaskStartScheduler();

    // 如果程序执行到这里，说明发生了错误
    for (;;);
}



若需实现按键控制呼吸灯开关，可添加任务间通信机制
// 创建二值信号量（用于控制呼吸灯开关）
SemaphoreHandle_t xLedControl;

// 在main()中初始化信号量
xLedControl = xSemaphoreCreateBinary();
xSemaphoreGive(xLedControl);  // 默认允许呼吸灯运行

// 修改呼吸灯任务
void vTaskBlink(void *pvParameters) {
    uint8_t duty = 0;
    uint8_t direction = 1;

    for (;;) {
        // 获取信号量，控制呼吸灯是否运行
        if (xSemaphoreTake(xLedControl, portMAX_DELAY) == pdTRUE) {
            // 更新PWM占空比
            PWM_SetDutyCycle(duty);

            // 调整占空比
            if (duty >= PWM_MAX_DUTY) direction = 0;
            if (duty <= 0) direction = 1;
            duty += (direction ? 1 : -1);

            // 释放信号量
            xSemaphoreGive(xLedControl);
        }

        vTaskDelay(pdMS_TO_TICKS(10));
    }
}

// 修改按键任务（检测到按键按下时切换呼吸灯状态）
void vTaskKey(void *pvParameters) {
    uint8_t key_last_state = 1;
    static uint8_t led_enabled = 1;  // 呼吸灯默认开启

    for (;;) {
        uint8_t key_current_state = KEY_Read();

        if (key_last_state == 1 && key_current_state == 0) {
            // 按键按下，切换呼吸灯状态
            led_enabled = !led_enabled;

            if (led_enabled) {
                printf("呼吸灯开启\n");
                xSemaphoreGive(xLedControl);  // 允许呼吸灯运行
            } else {
                printf("呼吸灯关闭\n");
                xSemaphoreTake(xLedControl, 0);  // 禁止呼吸灯运行
                PWM_SetDutyCycle(0);  // 立即熄灭LED
            }
        }

        key_last_state = key_current_state;
        vTaskDelay(pdMS_TO_TICKS(20));
    }
}
