前言

做数控机床加工的老铁们应该都会有个频繁动作，就是用U盘或CF卡传程序，虽然比较普遍，而且也没有很不方便，但其实对于管理层来说，程序这个东西其实是失控的，程序文件没有被有效管理和迭代，至于说程序文件被有效管理和迭代到底能为企业带来多大效益？

其实也不知道，但是如果你家住在上海市区200平的高档小区里，你家里会装个老式拉线的电灯吗？提溜一下灯就开了，用习惯了也不会觉得不方便，但你肯定不会装，你肯定希望装个带人工智能的智能灯，这样才能配得上你的房子。

所以现在很多公司都开始做机床联网，一方面是实现设备互联，另一方面就是做程序管理，由线上统一管理所有文件，线上下发指定程序到指定机床。

西门子828D和840D sl“程序管理器”介绍

西门子的主流数控系统828D和840D sl，都自带“程序管理器”，里面可以自定义设置多个驱动器，用于机床端程序管理。这里主要介绍FTP的设置方法与功能。

西门子828D和840D sl的FTP设置

828D和840D sl都是默认机床端为FTP Client，可以通过设置FTP，实现访问远端FTP Server的路径，从而调用该路径下的程序文件。机床端设置步骤如下：

1. 设置机床IP地址
可以使用内置的X130网口实现联网

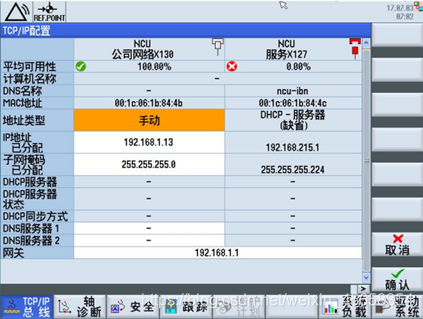

设置X130的IP信息：根据实际需求配置IP地址、子网掩码、网关，地址类型设：手动；点击“确认”保存。
注：系统重启才能生效，可完成全部设置后再重启

2. 设置“管理网络驱动器”

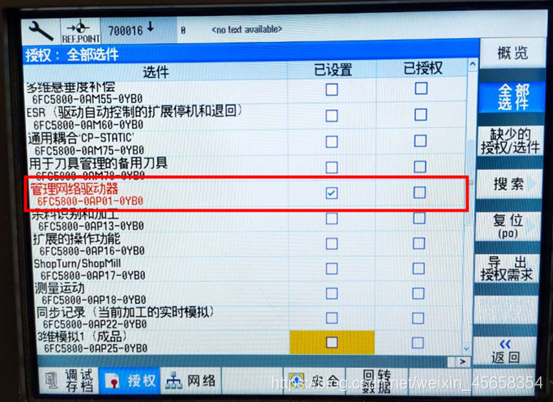

将“管理网络驱动器”的已设置勾上，如下图：

3. 设置FTP账户

操作步骤：

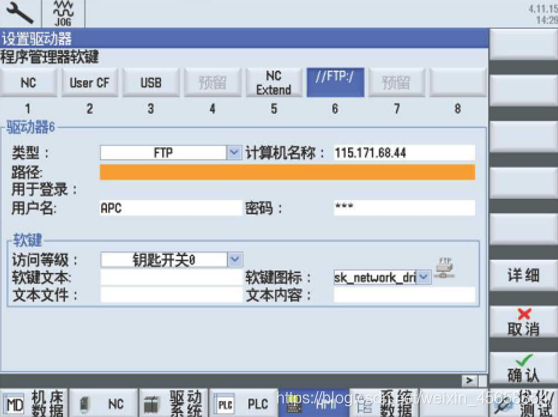

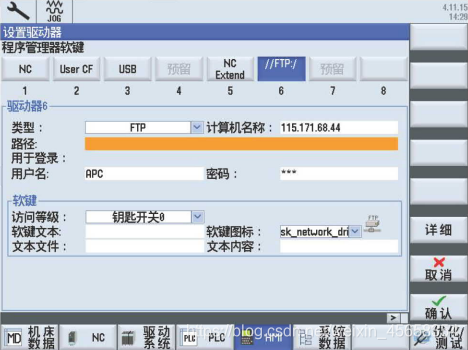

1. 选择一个预留的“程序管理器软键”设置为FTP，比如驱动器6
2. 设置驱动器信息：
   a. 类型：FTP
   b. 计算机名称：FTP Server的IP
   c. 路径：空（表示调用FTP Server的根目录）
   d. 用户名：FTP Server账户
   e. 密码：FTP Server密码
   f. 软件文本：FTP SERVER（用于软键盘显示）
   g. 软件图标：选择sk_network_drive
3. 点击“确认”保存


4. FTP功能确认

1. 重启数控系统
2. 设置好FTP Server；并非所有FTP服务器都能连接，建议使用FileZilla_Server，至于FileZilla_Server如何使用这里就不介绍了。

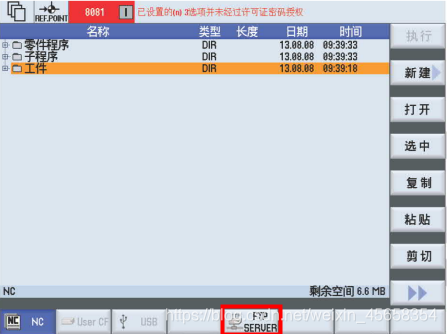

3. 如下操作，确认“FTP”软按键可点击进入；若按键为灰色不可点击进入，则证明FTP连接失败



如何用FTP实现程序文件的传输

1. 从FTP Server端下载程序文件到机床上

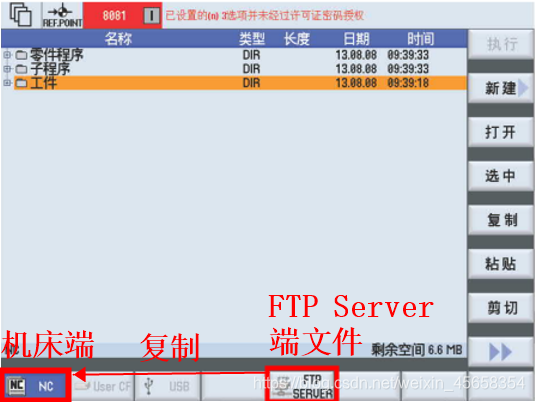

将程序文件直接放到FTP Server端的指定目录，通过如下操作可从机床端直接访问FTP Server端的文件并进行复制、粘贴操作（HMI右侧软键盘）。
注：不支持直接执行FTP Server端的程序，需要将文件复制到机床端（驱动器“NC”）中再执行


2. 将机床端程序文件上传到FTP Server端

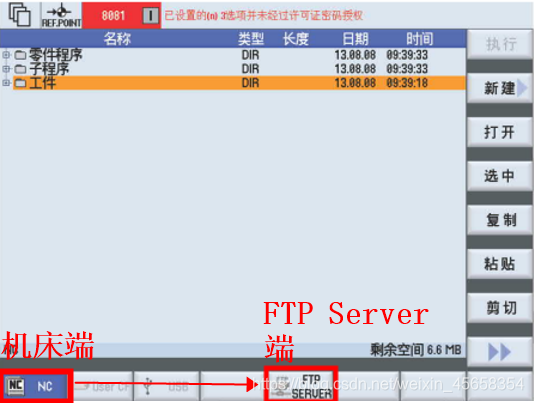

通过如下操作可访问机床端（驱动器“NC”）文件并进行复制、粘贴操作（HMI右侧软键盘）
