第三章 FAGOR数控系统采集方案

FAGOR数控系统采集方案

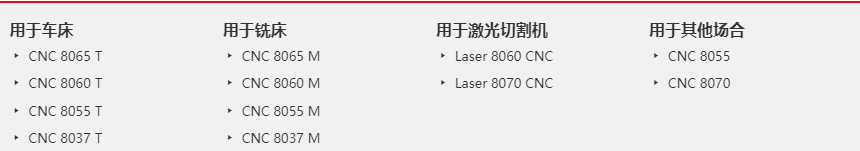

FAGOR数控系统近年来在国内的普及率也是不断升高，其数控系统主要用于车床、铣床、激光切割机等。数控系统的主要分类如下：

官网：北京发格自动化设备有限公司

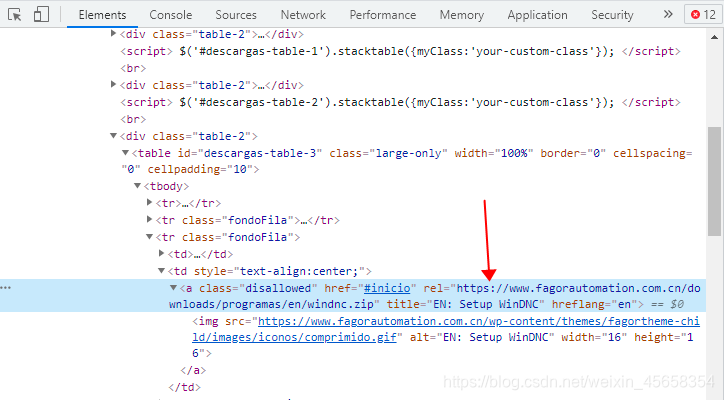

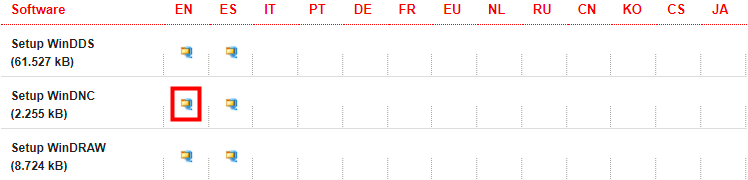

TIPS：FAGOR官网做的真心有点问题，下载页面点击下载文件没反应，当然也有解决办法：①先选中需要下载的文件；②右键选择检查；③复制rel到空白页面打开；就能完成文件下载了！

---

一、FCOM是什么？

FCOM是FagorCOMmunications的意思，是指利用官方的SDK开发的FCOM协议，可支持FAGOR全系列数控产品的通讯。

其物理层支持 RS-232、RS-422、以太网的数据通信，8035/8040/8055系列支持以太网通信。

FCOM的手册可点击下方链接下载，详细讲解了FCOM协议的开发样例与功能说明，不过只有英文版的。

下载路径：Manual FCOM english.pdf

二、FCOM的SDK包

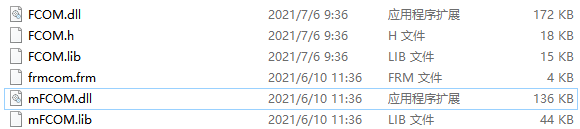

SDK包含以下库文件：

下载路径：FAGOR_FCOM_SDK.rar

三、机床操作手册

要想实现对数控机床的数据采集，还需要在设备上进行一些参数设置，详细设置步骤我已经整理出来，见第四章节；关于机床的功能说明和操作说明也可点击下方链接下载CNC 8055的操作手册；

下载路径：FAGOR_8055_安装手册.pdf

四、机床端设置步骤

下面以CNC 8055为例进行说明机床端的设置步骤，通讯方式为以太网。

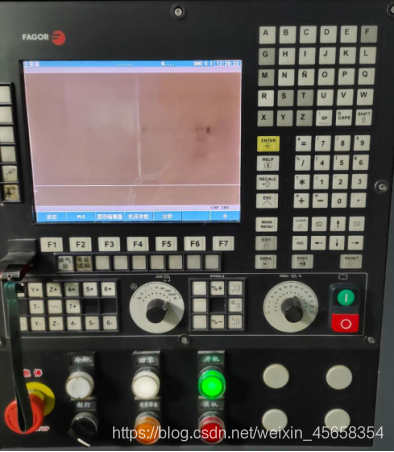

1、FAGOR数控面板介绍：

2、以太网参数设置：
所有需要设置的参数均在“以太网参数”中，打开步骤如下：

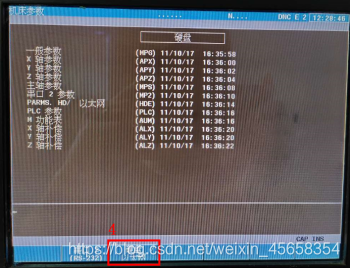

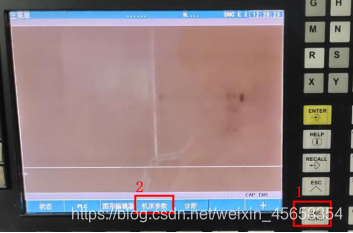

MAIN MENU -> 机床参数 -> 串口 P./ 以太网 -> 硬盘/以太网

3、需要设置的参数：
设置方法：按上下键选择要修改的参数，按修改，输入参数值，按INPUT。

P022：1（默认1）
P023：0（预留，必须设为0）
P024：机床IP
P025：机床子网掩码
P026：机床默认网关
P027：客户端运行PC的IP
P030：0（预留，必须设为0）
