一、AT89S51单片机的I/O端口

	P0口	P1口	P2口	P3口
位宽	8位	8位	8位	8位
普通IO功能	有准双向口	有准双向口	有准双向口	有准双向口
外部总线功能	低八位地址/数据总线的分时复用端口	无	高八位地址总线	控制信号

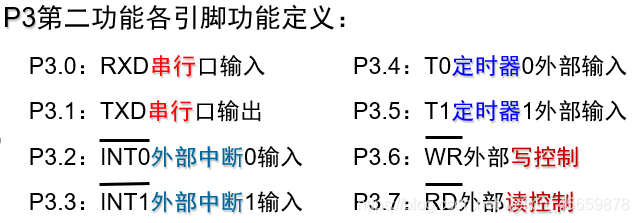

第二功能	无	无	无	有

在这里插入图片描述

1、P0口的特点及使用注意事项
（1）P0口做扩展时地址/数据总线复用时，是真正的双向口，输出低八位地址并输出/输入八位数据；
（2）P0口做通用I/O时，需要外接上拉电阻，此时是准双向口；（3）P0口作通用I/O口，读引脚时，先写1。
2、P1口的特点及使用注意事项
（1）P1口做通用I/O时，丌需要外接上拉电阻，此时是准双向口；
（2）P1口读引脚时，先写1。
3、P2口的功能、
