信号编辑软件ZX/SignalEditing

信号编辑软件ZX/SignalEditing

• 信号编辑软件是一款功能强大的信号样本编辑工具，它集成了雷达、通信、雷达干扰、通信干扰、数据链、塔康、敌我识别、卫星导航、杂波等9类信号，为用户提供了一站式的信号生成解决方案。

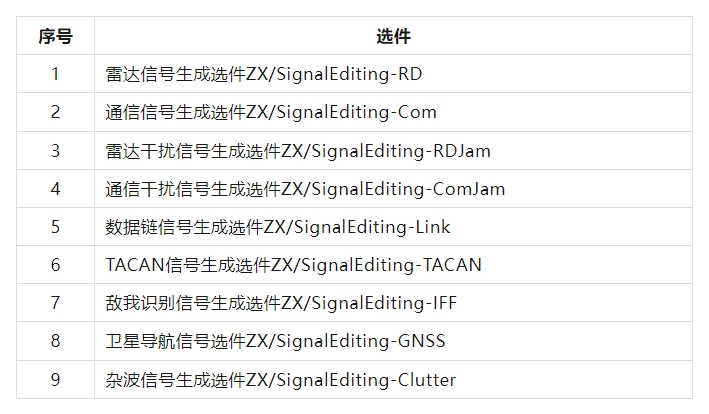

• 信号编辑软件根据不同类型的信号分为9个选件，用户可根据自己的信号建模需求，来选择相应的选件，选件列表如下。

01.雷达信号生成选件ZX/SignalEditing-RD

• 雷达信号生成选件实现雷达信号样本管理功能，包括新增、删除、查询、修改、复制/粘贴等；
• 雷达信号类型包括常规脉冲、脉间频率捷变、脉组频率捷变、重频抖动、重频参差、重频滑变、频率分集、频率步进、频率编码、线性调频、非线性调频、相位编码、连续波信号；

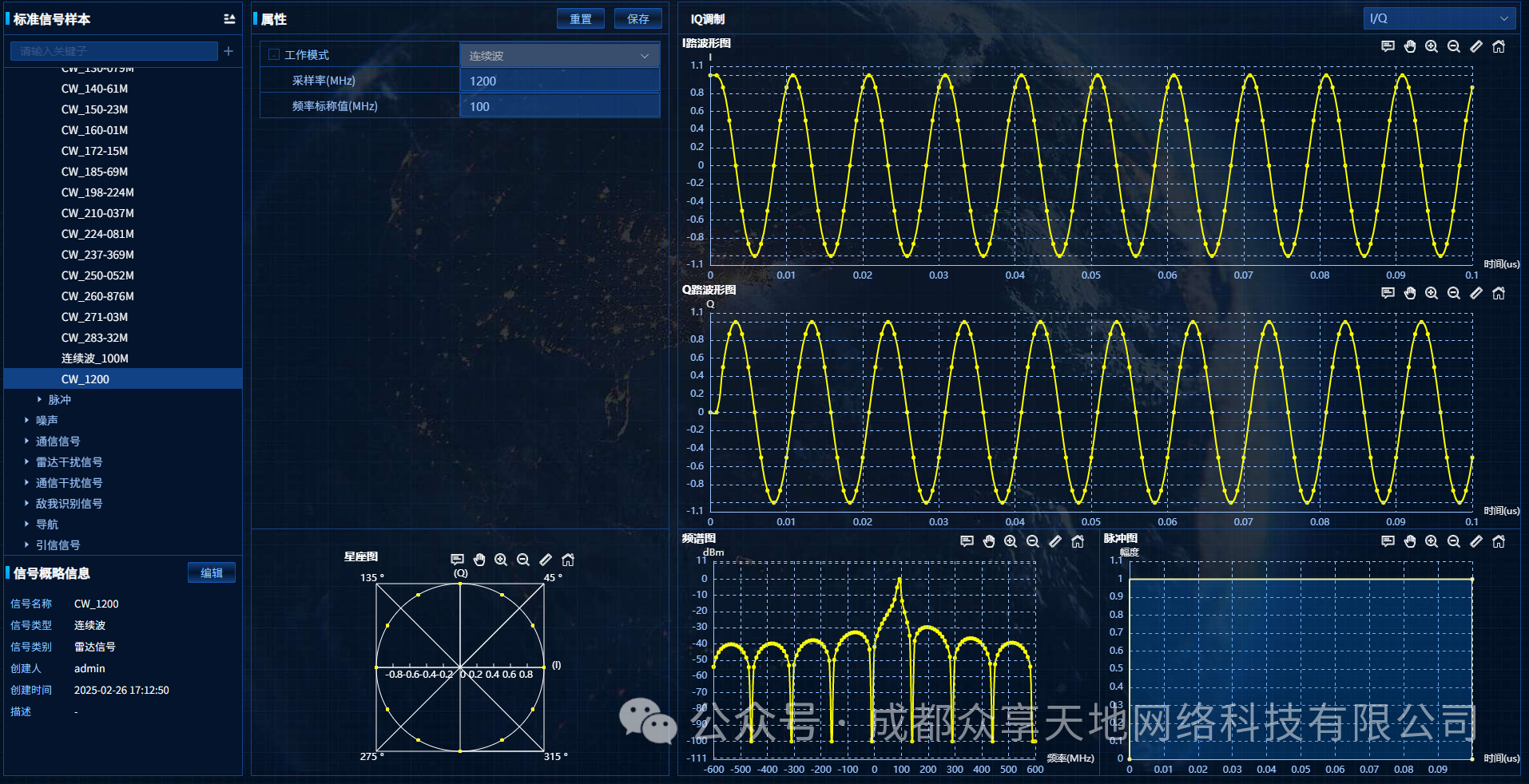

• 雷达信号图形显示包括I/Q波形图、频谱图、脉冲图、星座图、时频图、时相图；

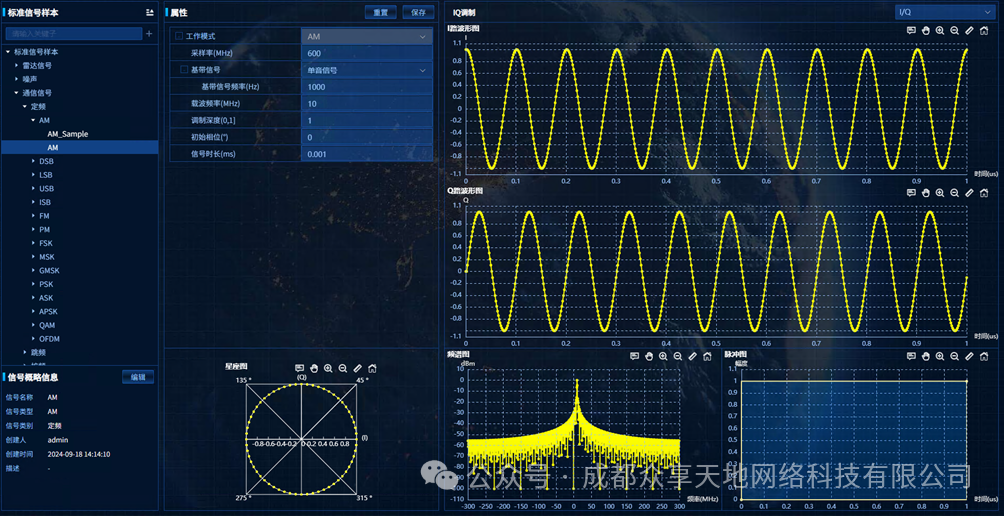

02.通信信号生成选件ZX/SignalEditing-Com

• 通信信号生成选件实现通信信号样本管理功能，包括新增、删除、查询、修改、复制/粘贴等；
• 模拟调制：AM、FM、SSB（含 USB、LSB）、 DSB、ISB、CW；
• 数字调制：ASK（含2ASK、4ASK、8ASK、16ASK）、PSK（含BPKS、QPSK、8PSK、16PSK、DBPSK、OQPSK、DQPSK、π/2BPSK、π/4DQPSK、pi/4QPSK、D8PSK、pi/8D8PSK、3pi/8 8PSK）、FSK（含2FSK、4FSK、8FSK、16FSK、32FSK、64FSK）、MSK、FM、APSK（含16APSK、32APSK）；
• 复杂调制：跳频、扩频、跳频直扩、跳时直扩、QAM（含16QAM、32QAM、64QAM、128QAM、256QAM、512QAM、1024QAM）、GMSK、PR_ASK、OFDM；
• 通信信号图形显示包括I/Q波形图、频谱图、脉冲图、星座图、时频图、时相图；

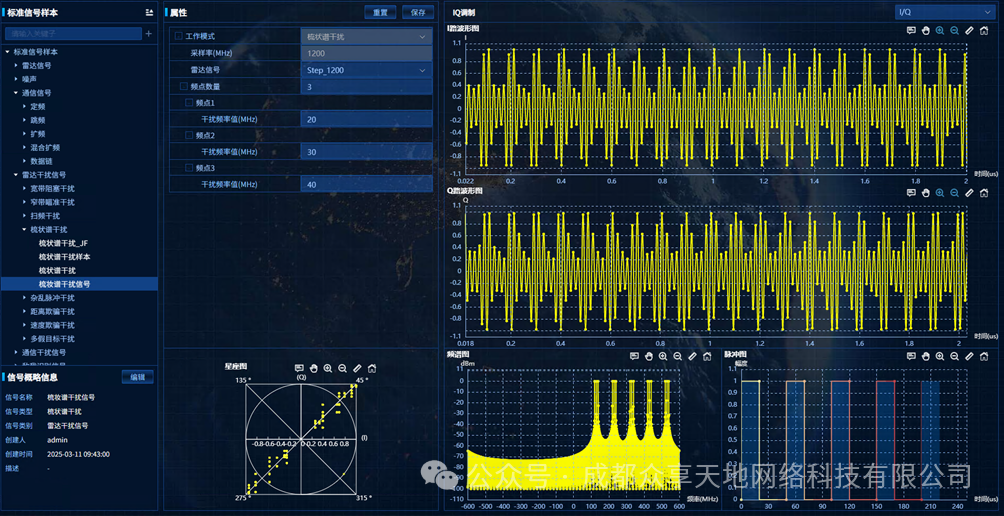

03.雷达干扰信号生成选件ZX/SignalEditing-RDJam

• 雷达干扰信号生成选件实现通信干扰信号样本管理功能，包括新增、删除、查询、修改、复制/粘贴等；
• 干扰类型支持噪声调幅、噪声调频、噪声调相、噪声扫频、窄带瞄频、杂乱脉冲、距离欺骗、角度欺骗、速度欺骗、密集假目标、梳状谱干扰；
• 雷达干扰信号图形显示包括I/Q波形图、频谱图、脉冲图、星座图、时频图、时相图；

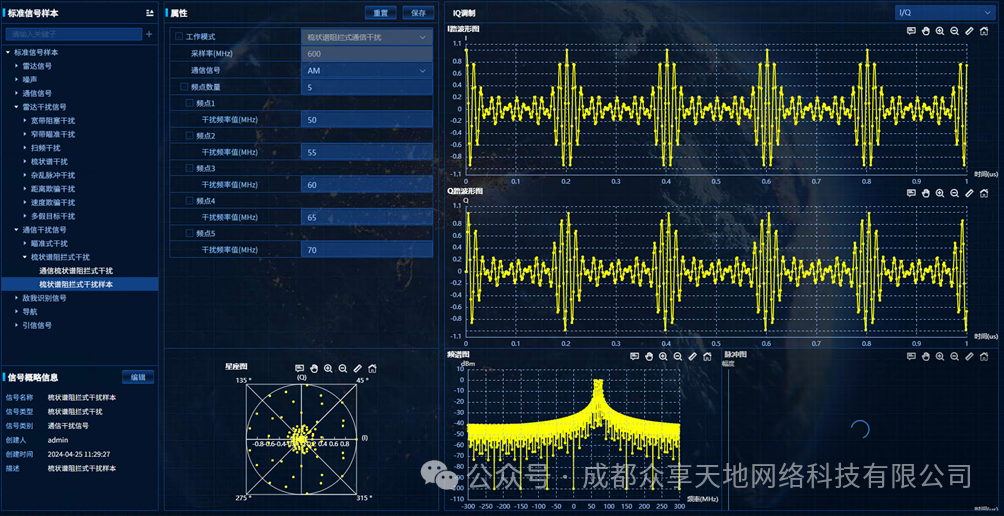

04.通信干扰信号生成选件ZX/SignalEditing-ComJam

• 通信干扰信号生成选件实现通信干扰信号样本管理功能，包括新增、删除、查询、修改、复制/粘贴等；
• 干扰类型支持单音干扰、多音干扰、噪声调幅、噪声调频、噪声调相、固定窄带、窄带扫描、宽带压制干扰、梳状谱干扰；
• 通信干扰信号图形显示包括I/Q波形图、频谱图、脉冲图、星座图、时频图、时相图；

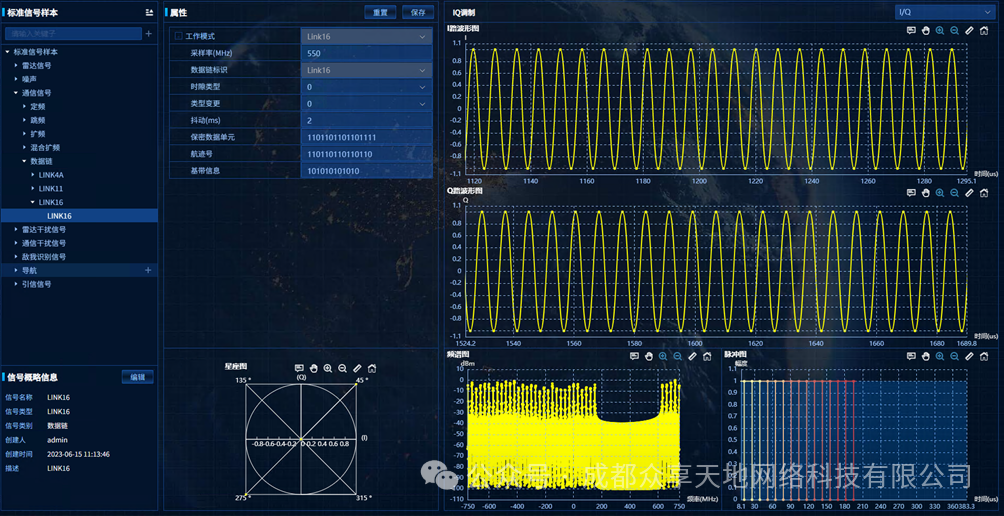

05.数据链信号生成选件ZX/SignalEditing-Link

• 数据链信号生成选件实现数据链信号样本管理功能，包括新增、删除、查询、修改、复制/粘贴等；
• 数据链信号类型包括：Link4A、Link11和Link16；
• 数据链信号图形显示包括I/Q波形图、频谱图、脉冲图、星座图、时频图、时相图；

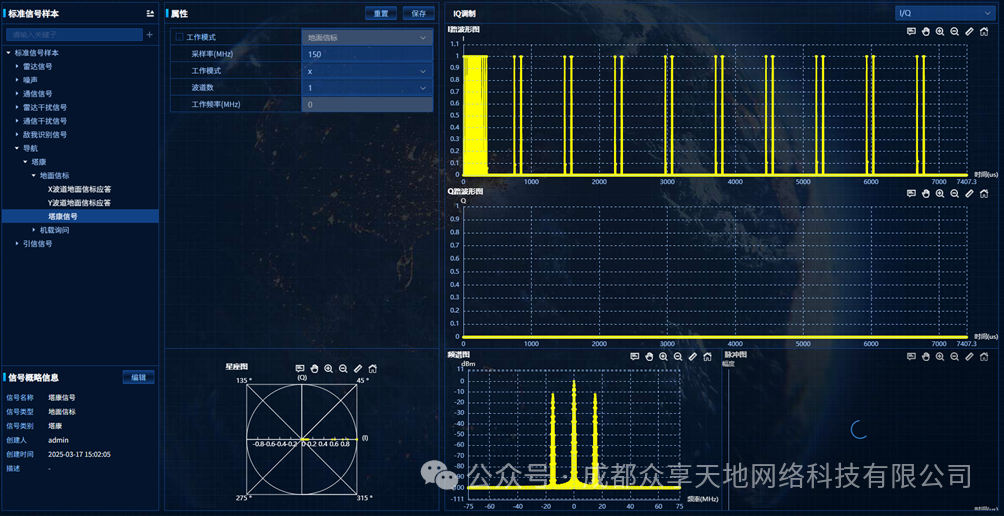

06.TACAN信号生成选件ZX/SignalEditing-TACAN

• TACAN信号生成选件实现TACAN信号样本管理功能，包括新增、删除、查询、修改、复制/粘贴等；
• 类型包括地面信标和机载询问信号；
• TACAN信号图形显示包括I/Q波形图、频谱图、脉冲图、星座图、时频图、时相图；

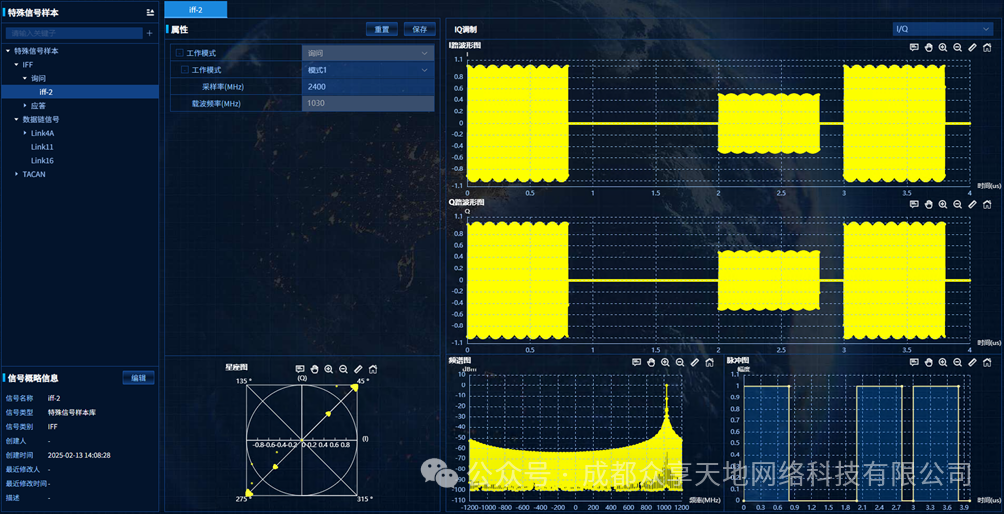

07.敌我识别信号生成选件ZX/SignalEditing-IFF

• 敌我识别信号生成选件实现敌我识别信号样本管理功能，包括新增、删除、查询、修改、复制/粘贴等；
• 工作模式支持模式1、模式2、模式3/A、模式C、模式4、模式5、模式S；支持询问、应答2种信号；
• 敌我识别信号图形显示包括I/Q波形图、频谱图、脉冲图、星座图、时频图、时相图；


08.杂波信号生成选件ZX/SignalEditing-Clutter

• 杂波信号生成选件实现数据链信号样本管理功能，包括新增、删除、查询、修改、复制/粘贴等；
• 杂波信号的统计特性包括幅度概率密度函数、功率谱密度；
• 幅度概率密度分布类型：支持瑞利分布、威布尔分布、对数-正态分布、K分布；
• 功率谱分布：支持高斯谱、柯西谱、立方谱。
