主存容量扩展的三种方式及存储器的层次结构

位扩展法

 CPU的数据线数与存储芯片的数据位数不一定相等 ，此时必须对存储芯片扩位（ 即进行位扩展 ，用多个存储器件对字长进行扩充 ，增加存储字长 ），使其数据位数与 CPU 的数据线数相等 。

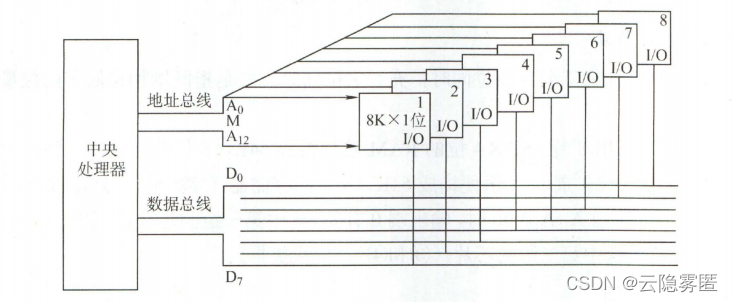

位扩展的连接方式是将多个存储芯片的地址端 、片选端和读写控制端相应并联 ，数据端分别引出。如图所示：

总结：增加存储器中字的位数。各芯片连接到同⼀地址线当中，但是分别连在数据总线的⼀部 分，共同组成很多位的数据总线。

字扩展法

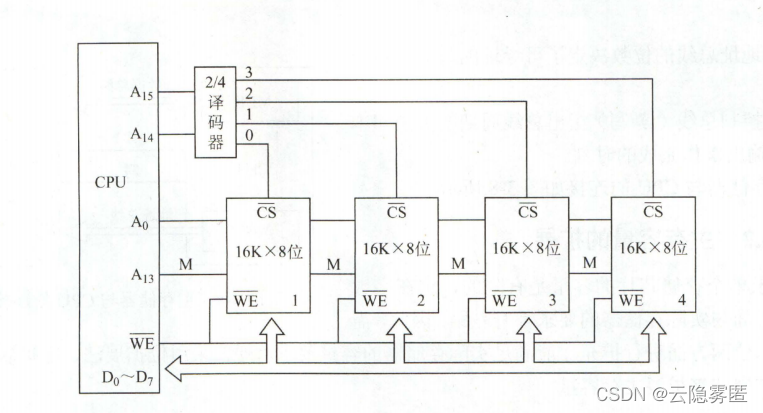

字扩展指的是增加存储器中字的数量 ，而位数不变。字扩展将芯片的地址线、数据线、读写控制线相应并联，而由片选信号来区分各芯片的地址范围，如图所示：

总结：增加存储器中字的数量。各芯片的数据线、地址线都并联，由片选信号来确定哪个芯片有效。

字位同时扩展法

字位同时扩展是指既增加存储字的数量，又增加存储字长。

存储器的层次结构

（直接放图吧，一图胜千言）
