磁盘阵列 — RAID 1 配置命令

一，前言：

通常计算机功能既可以由硬件来实现，也可以由软件来实现。对于 RAID 系统而言，自然也不例外，它可以采用软件方式实现，也可以采用硬件方式实现。

1，软 RAID

软 RAID 没有专用的控制芯片和 I/O 芯片，完全由操作系统和 CPU 来实现所的 RAID 的功能。现代操作系统基本上都提供软 RAID 支持，通过在磁盘设备驱动程序上添加一个软件层，提供一个物理驱动器与逻辑驱动器之间的抽象层。目前，操作系统支持的最常见的 RAID 等级有 RAID0 、 RAID1 、 RAID10 、 RAID01 和 RAID5 等。比如， Windows Server 支持 RAID0 、 RAID1 和 RAID5 三种等级， Linux 支持 RAID0 、 RAID1 、 RAID4 、 RAID5 、 RAID6 等， Mac OS X Server 、 FreeBSD 、 NetBSD 、 OpenBSD 、 Solaris 等操作系统也都支持相应的 RAID 等级。

软 RAID 的配置管理和数据恢复都比较简单，但是 RAID 所有任务的处理完全由 CPU 来完成，如计算校验值，所以执行效率比较低下，这种方式需要消耗大量的运算资源，支持 RAID 模式 较少，很难广泛应用。

软 RAID 由操作系统来实现，因此系统所在分区不能作为 RAID 的逻辑成员磁盘，软 RAID 不能保护系统盘 D 。对于部分操作系统而言， RAID 的配置信息保存在系统信息中，而不是单独以文件形式保存在磁盘上。这样当系统意外崩溃而需要重新安装时， RAID 信息就会丢失。另外，磁盘的容错技术并不等于完全支持在线更换、热插拔或热交换，能否支持错误磁盘的热交换与操作系统实现相关，有的操作系统热交换。

2， 硬 RAID

硬 RAID 拥有自己的 RAID 控制处理与 I/O 处理芯片，甚至还有阵列缓冲，对 CPU 的占用率和整体性能是三类实现中最优的，但实现成本也最高的。硬 RAID 通常都支持热交换技术，在系统运行下更换故障磁盘。

硬 RAID 包含 RAID 卡和主板上集成的 RAID 芯片， 服务器平台多采用 RAID 卡。 RAID 卡由 RAID 核心处理芯片（ RAID 卡上的 CPU ）、端口、缓存和电池 4 部分组成。其中，端口是指 RAID 卡支持的磁盘接口类型，如 IDE/ATA 、 SCSI 、 SATA 、 SAS 、 FC 等接口。

RAID 1

RAID 1 称为镜像存储，它通过磁盘数据镜像实现数据沉余，原理是在成对的独立磁盘上产生互为备份的数据，因为数据被同等地写入成对的磁盘中，所以，写的性能比较慢，主要受限于最慢的那块磁盘，但是当原始数据繁忙时，可以直接从镜像拷贝中读取数据，因为读取性能比较快。

二，创建镜像卷 RAID 1 的命令步骤：

第一步：打开虚拟机，做 RAID 1 镜像卷 需两块磁盘 ，按图示步骤可以添加多块磁盘以备后续实验使用，之后重启虚拟机。

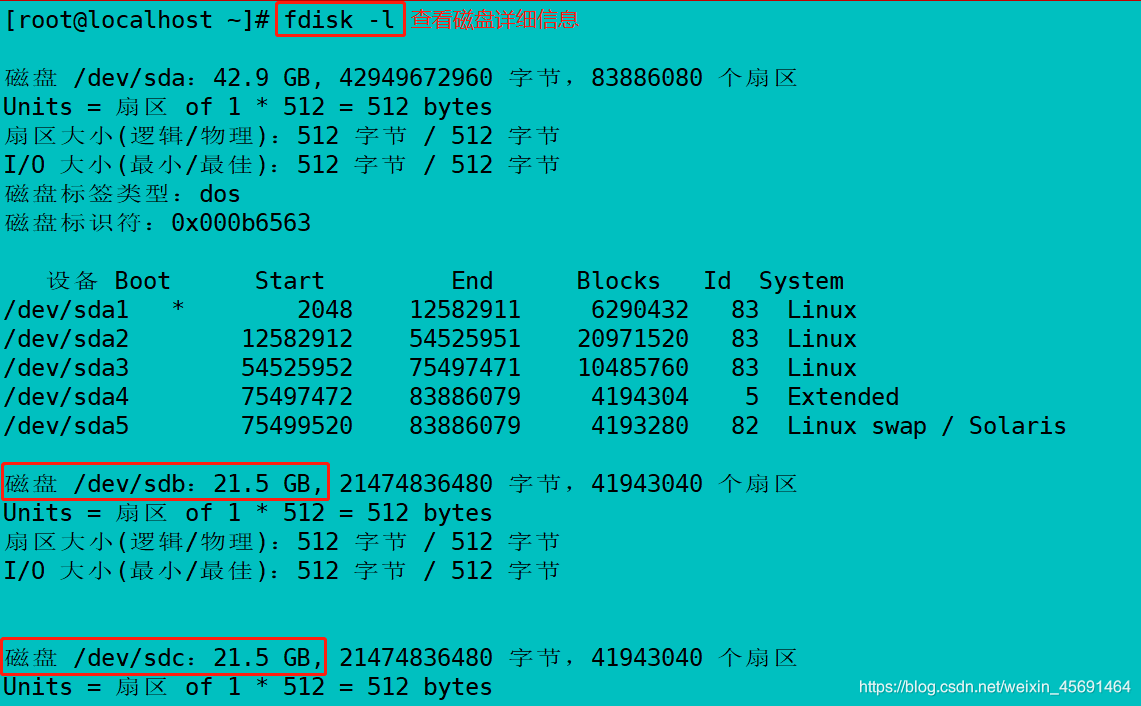

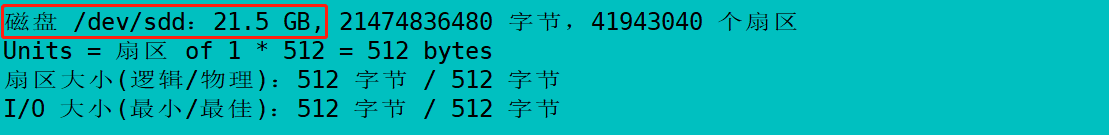

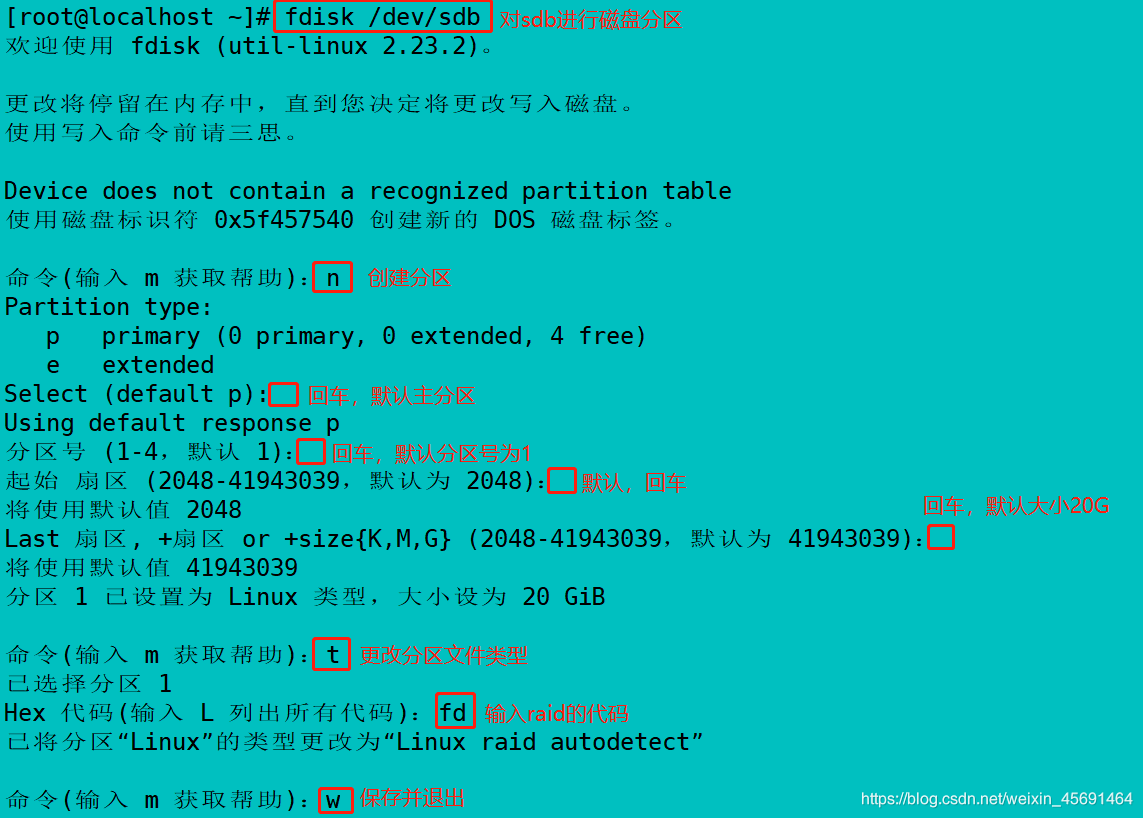

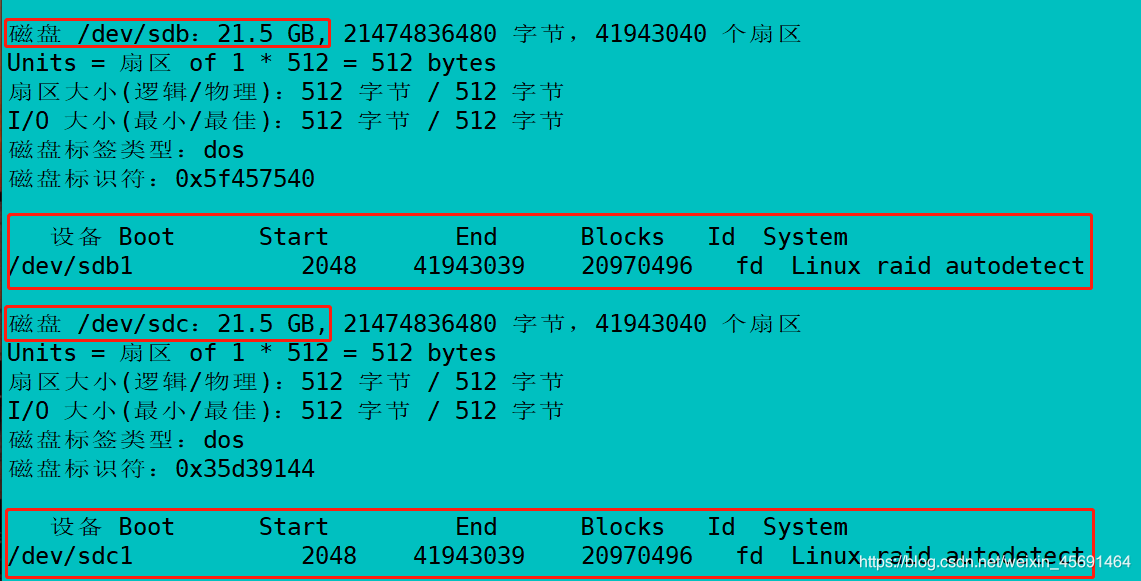

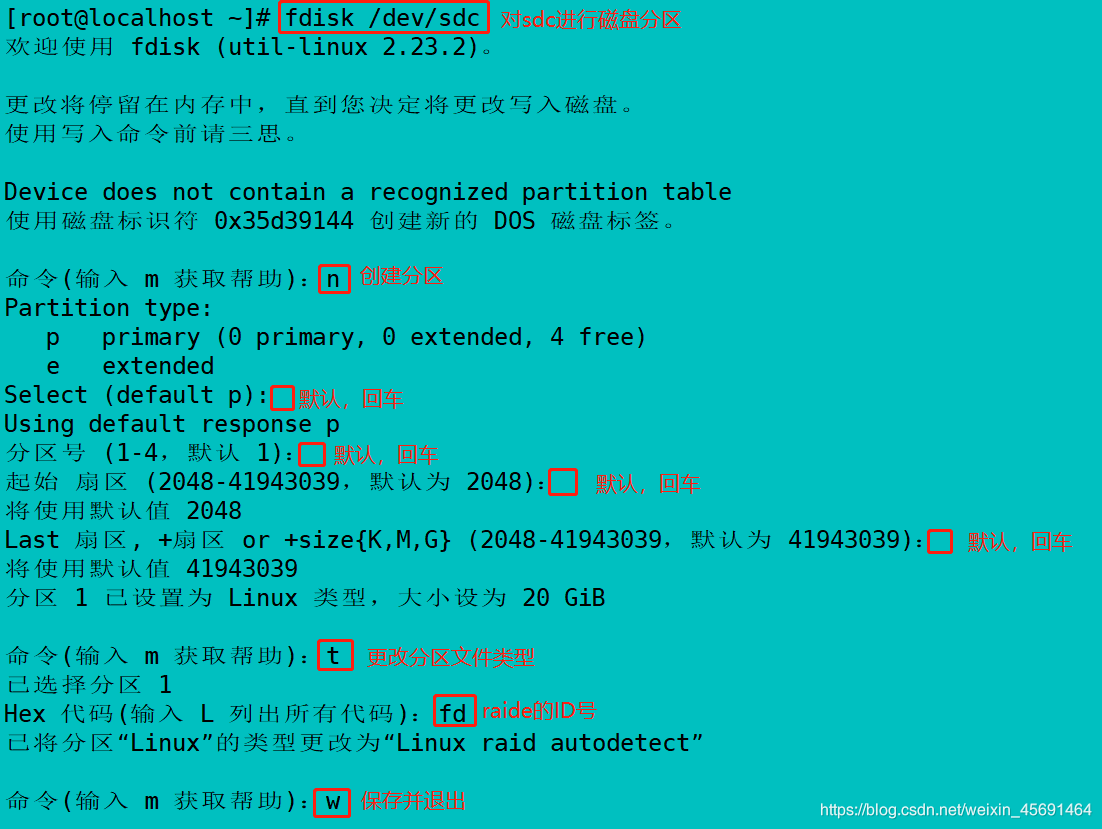

第二步：使用fdisk工具在硬盘中建立分区。先用" fdisk -l "命令查看磁盘是否添加成功，再用“ fdisk /dev/sd* “命令 分别对sdb，sdc ,sdd 3块磁盘 进行磁盘分区的创建，按图示进行创建，更改文件类型，保存。最后再用” fdisk -l "命令查看磁盘分区详细信息，具体操作命令如下：

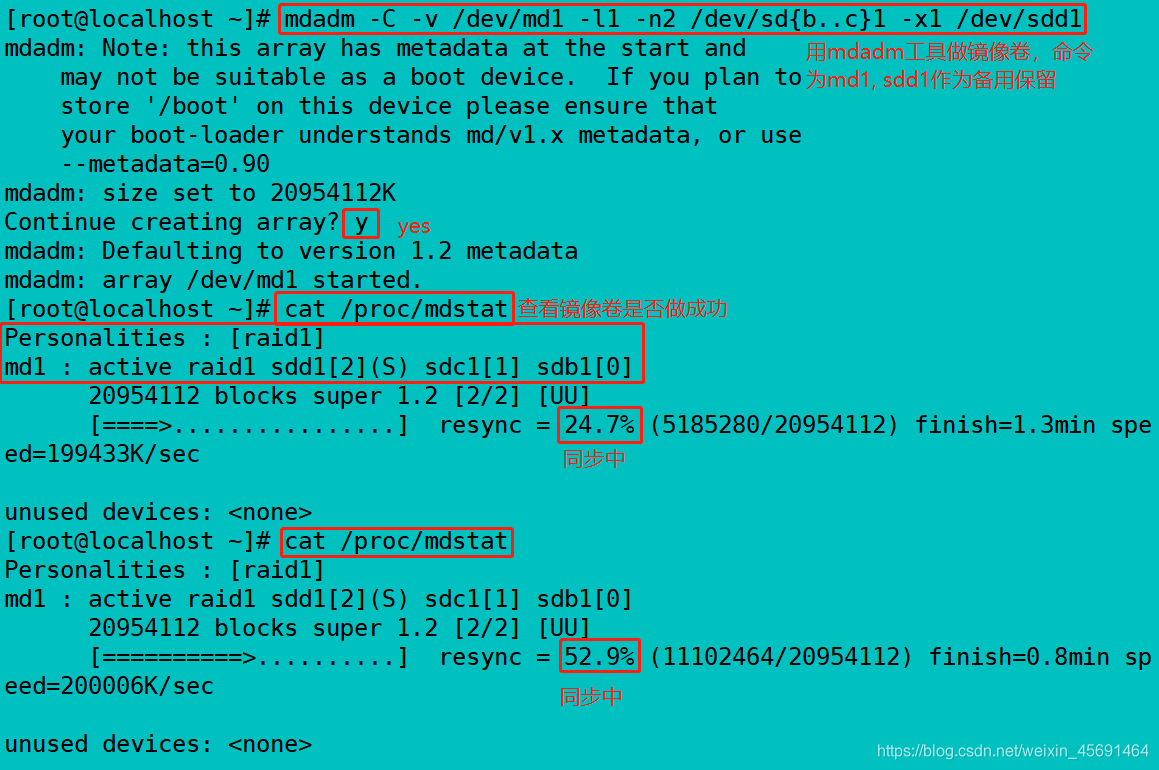

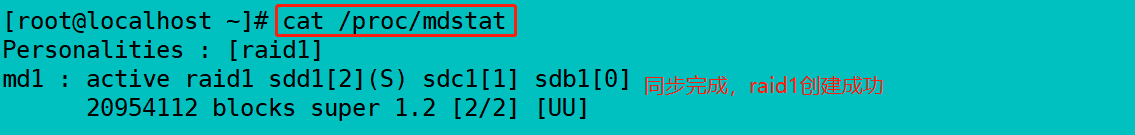

第三步：用mdadm 工具创建镜像卷 RAID 1, "-C“是创建，”-v"是显示详细过程，“-l”是类别，“-n"是指几块磁盘。创建完，用“cat”命令查看，或者用“mdadm -D ”命令查看更为详细。

第四步：对镜像卷 md1进行格式化，即创建文件系统的过程。

第五步：创建一个目录名为raid1 作为挂载点，接着把名为md1 的 RAID1 挂载到raid1上。并用”df -hT“命令查看是否挂载成功。

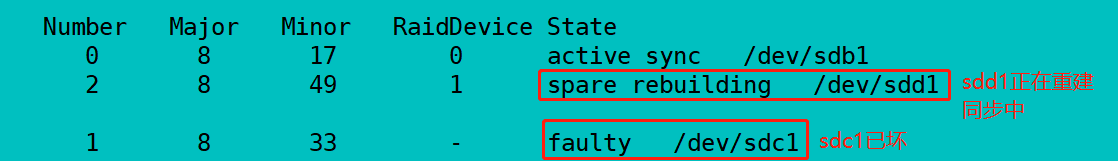

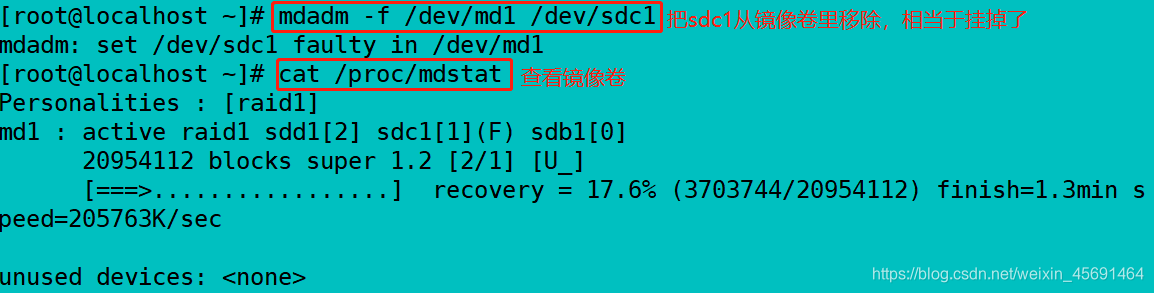

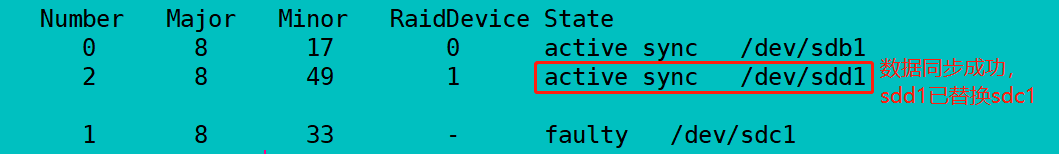

第六步：用" mdadm -f "命令 把其中的一块磁盘移除，再用“ cat /proc/mdstat ” “ mdadm -D ”命令查看备用磁盘是否正常替换。

RAID 1 是磁盘阵列中单位成本最高的，但提供了很高的数据安全性和可用性。当一个磁盘失效时，系统可以自动切换到镜像磁盘上读写，不需要重组失效的数据。也是磁盘利用率最低的一个，如果N（偶数）块硬盘组合成一组镜像，只能利用其中N/2的容量。RAID 1磁盘阵列主要用在数据安全性很高，而且要求能够快速恢复被破坏的数据的场合。
