Type-C的SINK、SOURCE、DRP模式

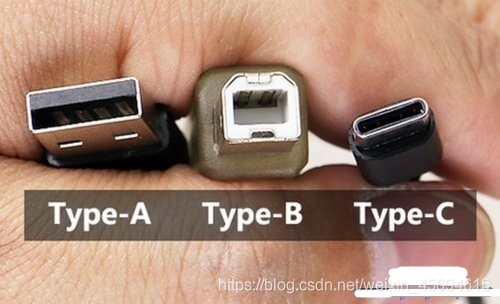

USB Type-C(简称USB-C),它具有全新的接口尺寸和略显酷炫的名称,非常容易使第一次听到这个名词的小伙伴以为这是一种全新的 USB 标准,但实际上并不是。Type-C只是 USB3.1 标准的一部分,而不是一个新的标准。在最新的 USB3.1 标准中,有三种接口样式,一个是 Type-A (即 Standard-A,传统计算机上最常见的 USB 接口样式),一个是 Type-B (即Micro-B,手机配备的接口样式),另外一个是 Type-C。
在这里插入图片描述

Sink：Type-C Connector 上的 cc pin 呈现 Rd，
当接入 Host 后，消耗 Vbus Power。也就是设备可以给Host充电。
Source：Type-C Connector 上的 cc pin 呈现 Rp，当 Device
接入后，提供 Vbus Power。也就是Host可以给设备充电。
DRP：USB-C Port 可以作为 Power 的 Source or Sink。默认状态下，可以固定为 Source or Sink，或者在两个状态下来回切换（对于 DRP Port，PD Controller 会把cc 的 Rp 和 Rd 来回切换，50–100ms切换一次）。
Port 的 Power 是 Source，那么 USB Data 就是 DFP。
Port 的 Power 是 Sink，那么 USB Data 就是 UFP。
处于DRP模式时，Host既可以向外部设备供电，
外部设备也可以给Host充电。
