本文介绍了CAD软件，它是可视化绘图软件，有丰富绘图及辅助功能，二维和三维处理都很出色。还阐述了其主要功能，如平面绘图、编辑图形等，同时说明了单位设置、功能选项卡设置、简单图形绘制、操作命令及文件保存格式等内容。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

CAD软件介绍

CAD首先它是一个可视化的绘图软件，许多命令和操作可以通过菜单选项和工具按钮等多种方式实现。而且具有丰富的绘图和绘图辅助功能，如实体绘制、关键点编辑、对象捕捉、标注、鸟瞰显示控制等，它的工具栏、菜单设计、对话框、图形打开预览、信息交换、文本编辑、图像处理和图形的输出预览为用户的绘图带来很大方便。其次它不仅在二维绘图处理更加成熟，三维功能也更加完善，可方便地进行建模和渲染。

CAD主要功能

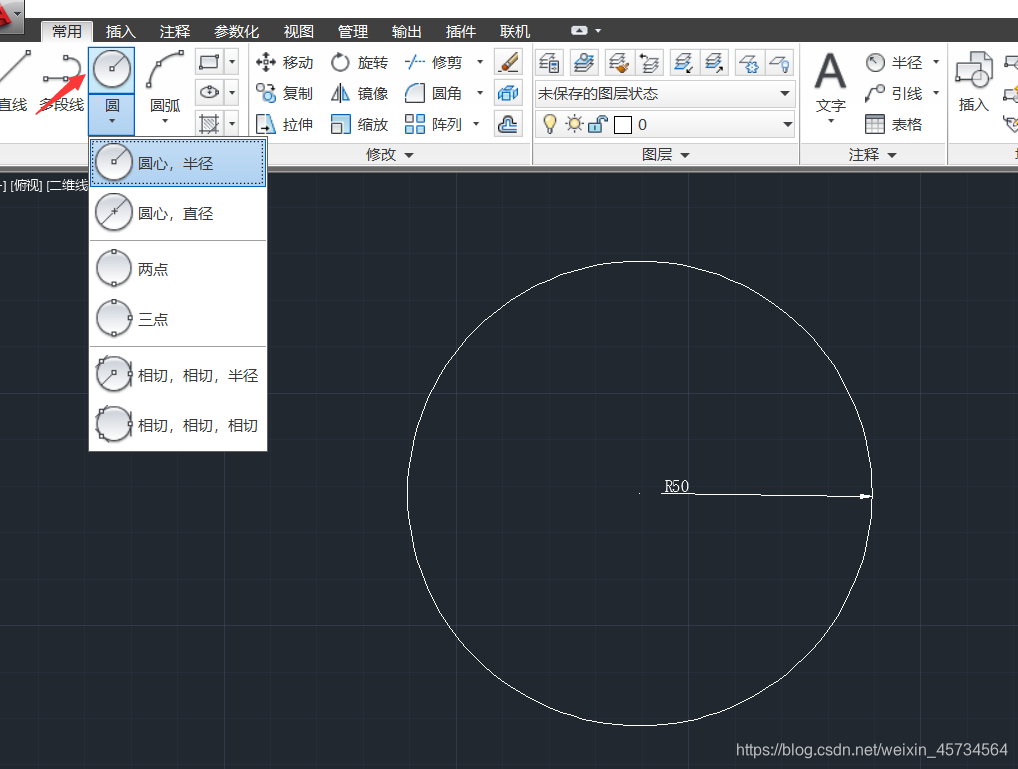

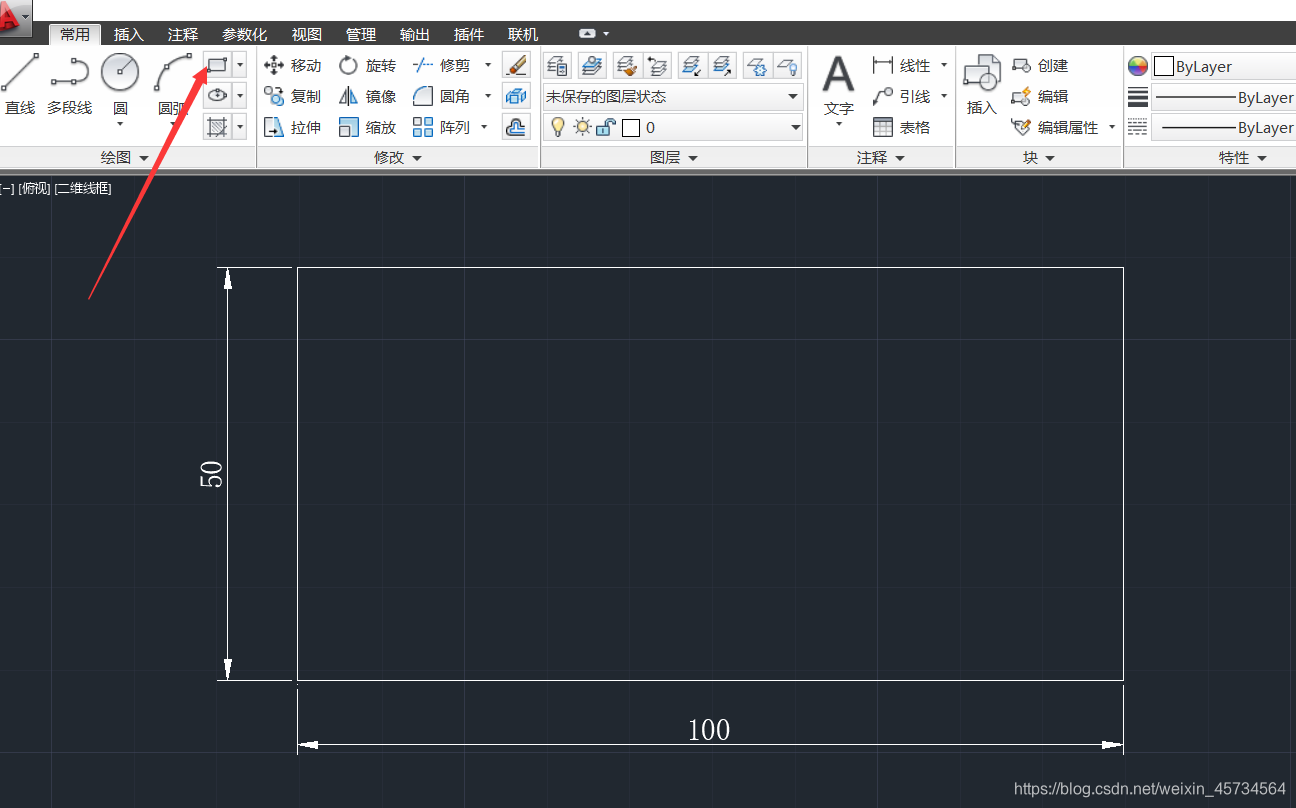

1、平面绘图：能以多种方式创建直线、圆、椭圆、多边形、样条曲线等基本图形对象。

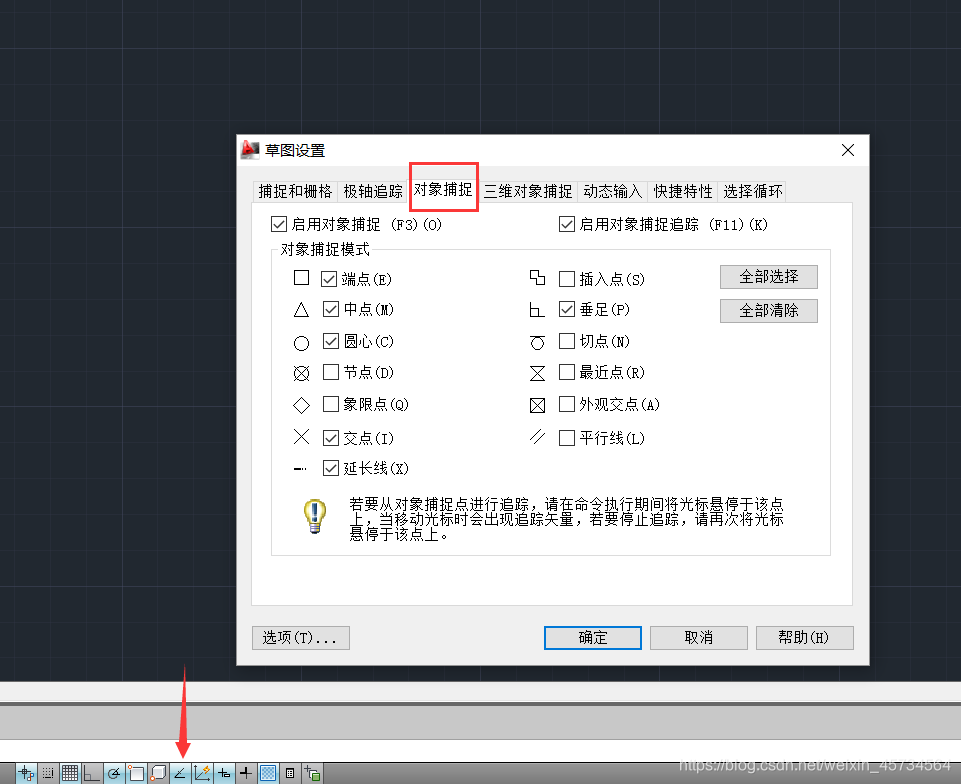

2、绘图辅助工具：提供了正交、对象捕捉、极轴追踪、捕捉追踪等绘图辅助工具。正交功能使用户可以很方便地绘制水平、竖直直线，对象捕捉可帮助拾取几何对象.上的特殊点，而追踪功能使画斜线及沿不同方向定位点变得更加容易。

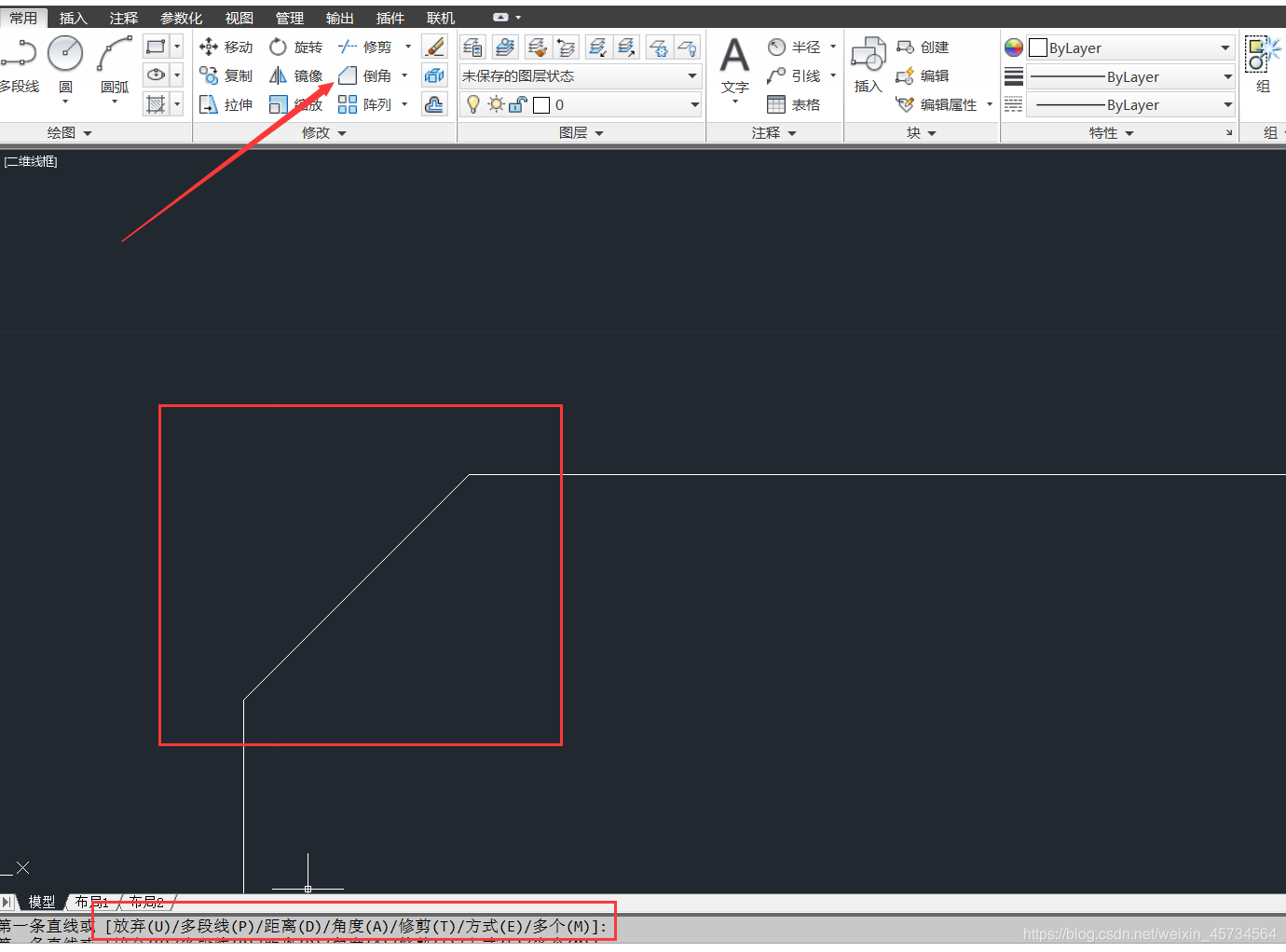

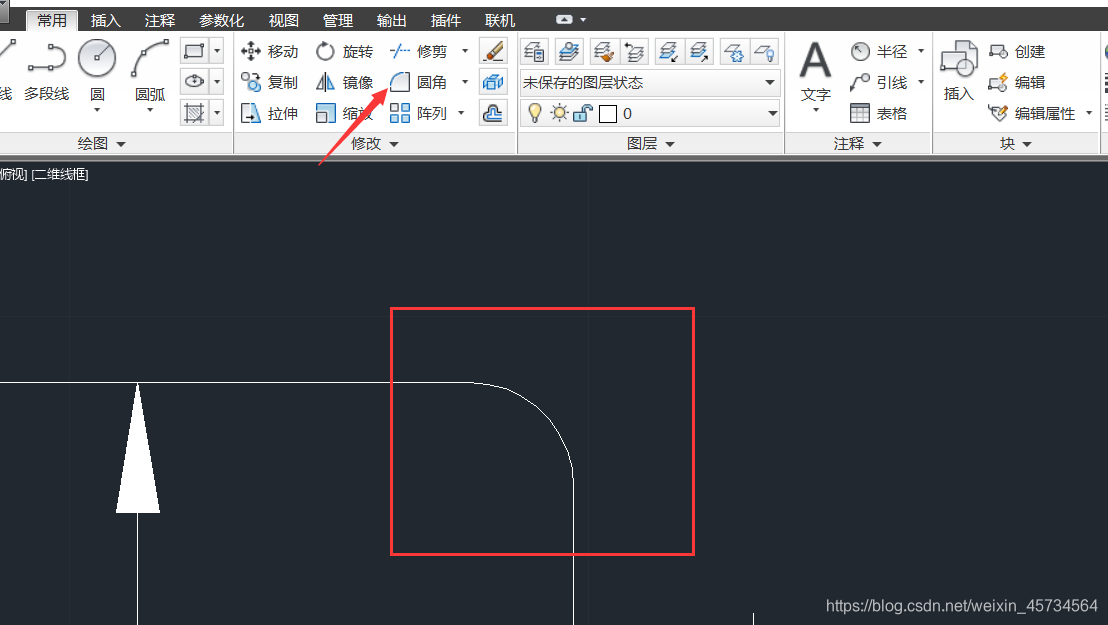

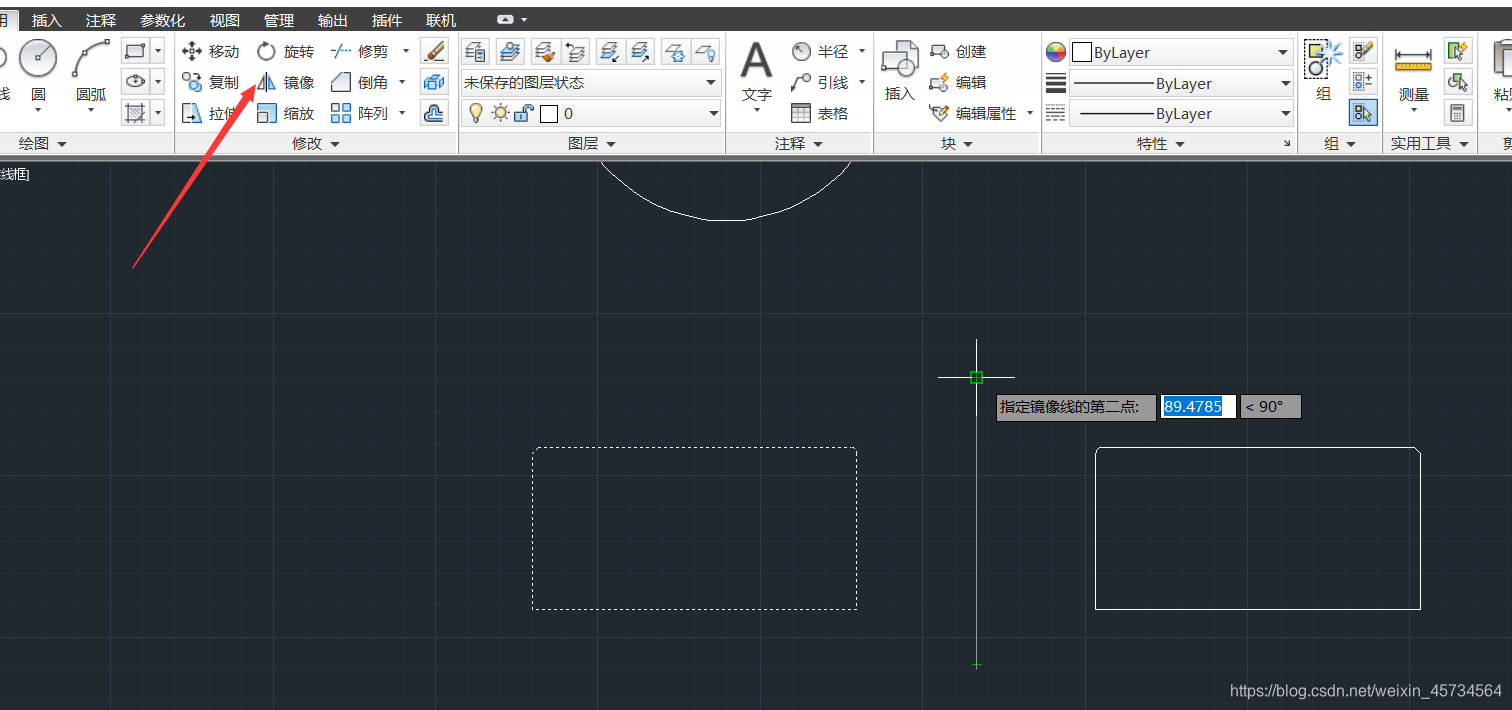

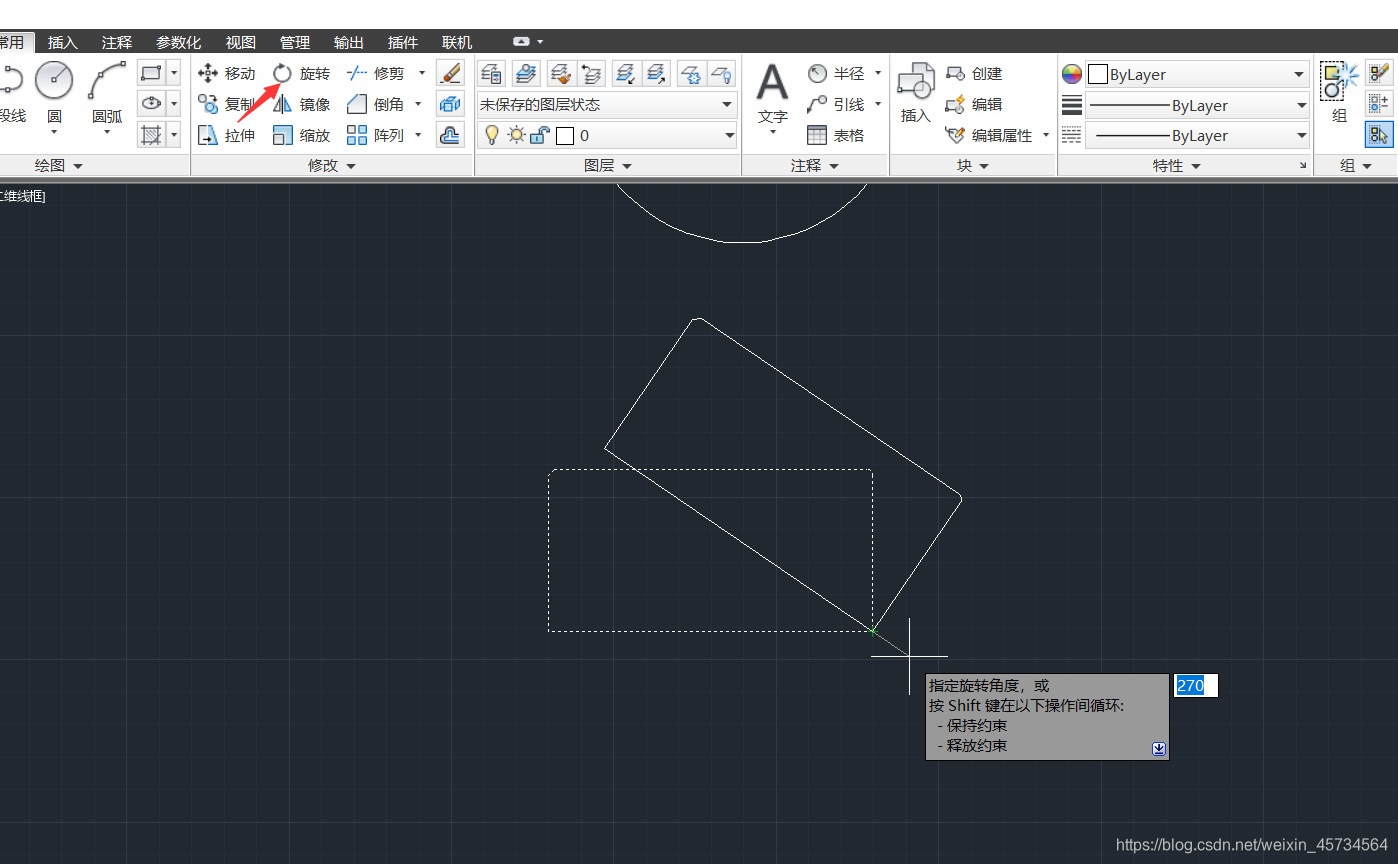

3、编辑图形： CAD具有强大的编辑功能，可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。
4、标注尺寸:可以创建多种类型尺寸，标注外观可以自行设定。
5、书写文字:能轻易在图形的任何位置、沿任何方向书写文字，可设定文字字体、倾斜角度及宽度缩放比例等属性。
6、图层管理功能：图形对象都位于某一图层上，可设定图层颜色、线型、线宽等特性。
7、三维绘图：可创建3D实体及表面模型，能对实体本身进行编辑。
8、网络功能：可将图形在网络上发布，或是通过网络访问AutoCAD资源。
9、数据交换：提供了多种图形图像数据交换格式及相应命令。
