同步逻辑电路和异步逻辑电路的区别

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

一、同步逻辑电路和异步逻辑电路的关系

电路中有同步逻辑和异步逻辑，两者的关系不是割裂的，异步逻辑中有同步逻辑的成分，但同步逻辑中一定没有异步逻辑的成分在里面。

二、同步和异步的区别

同步电路：同步逻辑电路中，存储电路里面的所有触发器的输入端都源于同一个系统的时钟脉冲相关，触发器的变化和时钟脉冲信号的变化相同步；
异步电路：异步逻辑电路中，只有部分触发器的输入端与系统的时钟脉冲保持一致，只有这些触发器的状态变化和系统时钟的状态变化是一致的，其他触发器的状态变化不与系统的时钟脉冲保持一致。

1.同步逻辑电路的狭义和广义

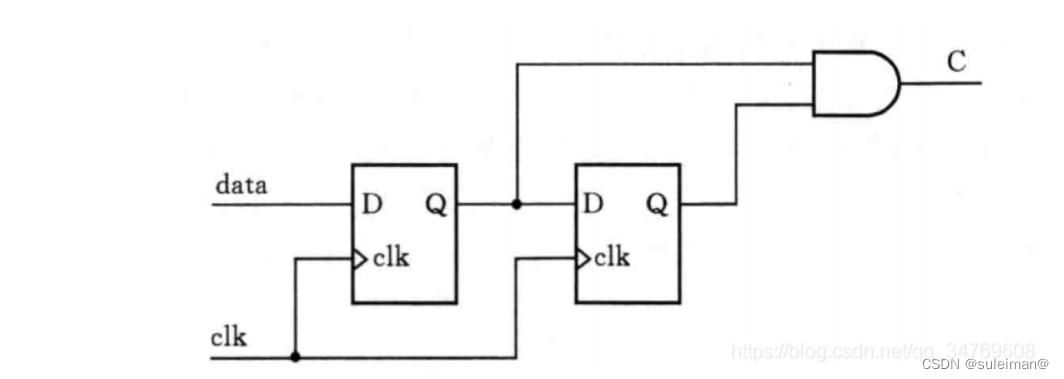

1）从狭义上来说，同步逻辑电路要求整个系统的存储单元（如寄存器,RAM,锁存器等）只被一个系统的时钟脉冲驱动，他们的输出都是同时变化的，因此对数字电路的影响也是一致的。（摘自dongtao的笔记）

2）广义的概念：允许数字电路中有多个时钟，但是这些时钟具有下面条件之一：

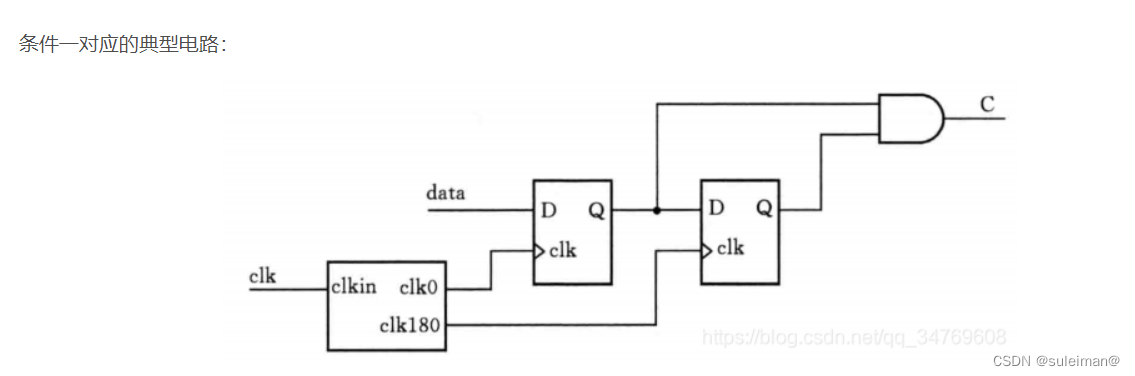

1.这些时钟之间有着固定的因果关系；

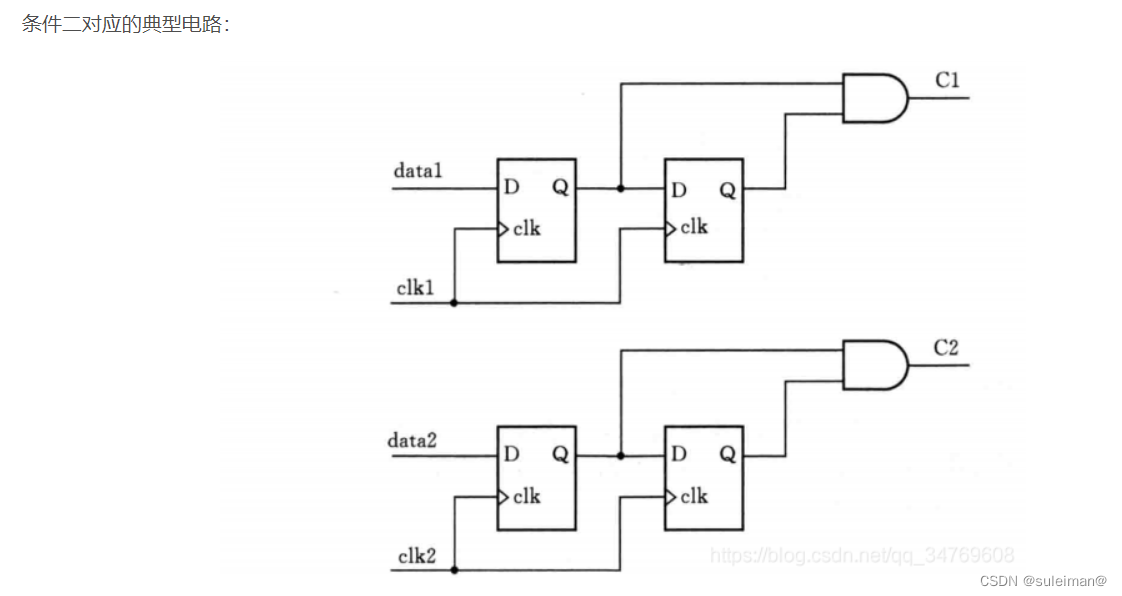

2.他们所驱动的记忆单元在电路上是完全隔离的

2.异步逻辑电路

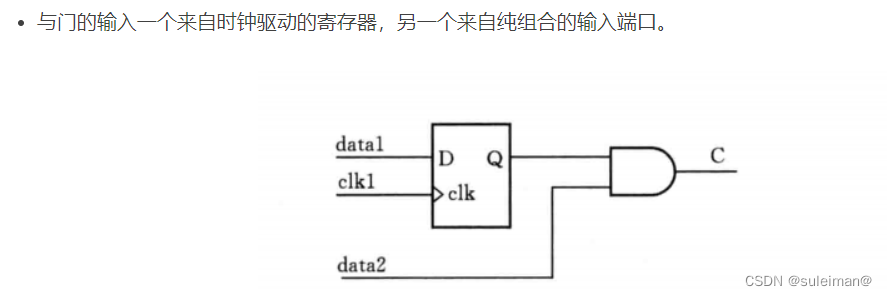

概念：时序逻辑电路的组合逻辑电路的部分输入输出不是来自同一个时钟或者有因果关系的时钟所驱动的记忆元素，那么该电路就是异步逻辑电路。

三、总结

同步逻辑电路的特点：
1.电路所有的触发器的输入输出都只与系统的时钟脉冲有关系
2.电路可以有多个时钟信号，但都与系统时钟有着因果关系
3.同步电路的状态会持续，直到下一个时钟脉冲信号到来才会改变状态

异步逻辑电路的特点：
1.电路中没有统一的共同时钟
2.寄存器既有时钟脉冲驱动，也有不带时钟驱动；

参考文章：https://blog.csdn.net/qq_34769608/article/details/114850475
