1. 引言

随着第四代通信技术（4G）的广泛应用，LTE技术已成为全球移动通信的基石。LTE主要分为两种双工模式：时分双工（TDD-LTE，简称TD-LTE）和频分双工（FDD-LTE）。在实际网络部署和性能体验中，这两种模式各有特点，分别适应不同的业务需求与覆盖场景。本文将全面解析TDD-LTE与FDD-LTE的基本概念及性能区别，探讨其在覆盖、容量、频谱效率、设备成本和适用场景等方面的不同，并分析两者在未来5G及融合组网中的演进趋势。通过系统的数据对比和多角度分析，总结如下参考资料，帮助在实际部署时作出最优决策。

LTE技术作为下一代通信技术的代表，其双工方式直接关系到整个网络的架构设计和性能表现。TDD技术通过在同一频段内依靠时间切换实现上下行通信，具有频谱资源利用灵活、支持非对称业务的优势；而FDD技术则利用成对频段分离上下行，实现了高可靠性和稳定性，尤其适用于广域覆盖和高速移动环境。本文在后续章节中将详细介绍这两种技术的定义和关键指标，并结合实际文献数据，进行深入对比与讨论。

2. 技术定义解析

2.1 TDD-LTE（时分双工长期演进）

TDD-LTE全称为“时分双工长期演进”，其工作原理是在同一频段上根据时间的不同分配上行和下行链路。
主要特征包括：

双工原理：上下行信号通过不同的时间间隙进行传输，信道在时间上被切分，从而在同一频段内实现双向通信。
频谱特征：TDD-LTE一般采用单一频段工作，如国内主要使用2.6GHz频段。这一高频段虽然带宽较宽，但在覆盖方面受到较大损耗，适合热点或室内场景。
核心技术：为了弥补高频段固有的覆盖短板，TDD系统往往引入8天线波束赋形、分集接收等先进天线技术，从而在下行和上行分别获得1～3dB和3～5dB的信号增益。
适用场景：由于TDD模式无需成对频谱，能够灵活调节上下行比率，故在数据流量非对称的场景（如视频、数据下载等）中具有明显优势，同时设备成本相对较低，在城市热点区域部署效果尤为突出。

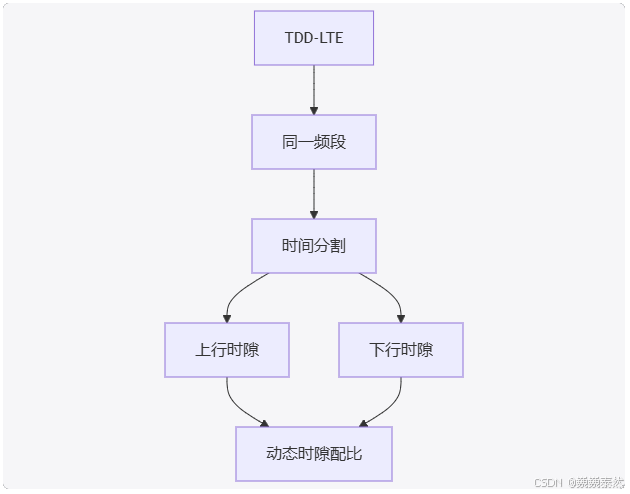

下图说明TDD-LTE的基本双工原理：

2.2 FDD-LTE（频分双工长期演进）

FDD-LTE全称为“频分双工长期演进”，其核心在于通过分离两个独立的频段分别支持上行和下行数据传输。
其主要特点如下：

双工原理：FDD-LTE系统利用两个独立的频率频道，通过预留一定的保护带避免信号干扰，实现了上行与下行的同时而连续传输。
频谱特征：FDD-LTE通常采用低频段（例如1.8GHz）进行部署，这使得信号传播损耗较TDD系统更小，覆盖半径更大。
产业链与市场应用：由于FDD方式在全球范围内已广泛采纳，成熟产业链和丰富的终端设备支持为其在全球93个国家部署285个网络提供了有力依据。
适用场景：FDD系统适用于广域覆盖、语音及对称业务应用，尤其在高速场景和农村区域表现优异。同时，高速移动时的抗干扰优势更为明显。

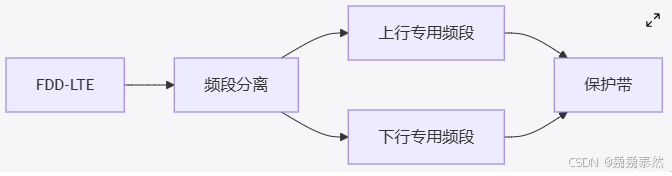

下图展示了FDD-LTE的基本频段分割原理：

3. 性能对比分析

在4G网络中，各项性能指标是衡量网络优劣的重要依据。下面从覆盖、容量和频谱效率三个关键角度，深入比较TDD-LTE与FDD-LTE的性能。

3.1 覆盖性能对比

覆盖性能直接决定了网络能覆盖的区域范围和深入室内的能力。
以下表格列出了两种技术在覆盖性能方面的主要对比指标：

对比指标	TDD-LTE（时分双工）	FDD-LTE（频分双工）
工作频段	主要在2.6GHz，较高频段，带宽较宽	主要在1.8GHz，低频信号穿透能力更好
上行覆盖半径	基于20MHz带宽，热噪声较高，覆盖半径较小	链路预算上行覆盖半径较大约提升18%
天线技术	借助8天线波束赋形技术，在下行获得1～3dB增益，上行分集增益达到3～5dB	通常采用2天线设计，但频段优势使信号更易穿透
链路预算及抗损耗	受高频段限制，穿透性较弱，需要额外覆盖补充措施	低频段传输损耗更低，覆盖范围更宽广

从上述数据来看，FDD-LTE由于采用低频频段，其信号传播距离更长，特别是在覆盖面积和穿透力方面表现更为突出，适用于农村、郊区或高速移动环境；而TDD-LTE尽管引入了多天线技术弥补信号衰减，但在相同配置下上行覆盖半径和整体覆盖性能一般略逊于FDD-LTE。

3.2 容量性能对比

容量性能是衡量网络处理数据能力的关键指标，主要体现在小区平均吞吐量、小区边缘吞吐量以及同时在线和调度用户数。此外，LTE系统在调度算法与小区间干扰协调上也对容量表现产生影响。
以下为两种技术在容量性能方面的对比：

理论峰值速率：在相同带宽（如20MHz）的条件下，TDD-LTE与FDD-LTE均有可能达到数十Mbps的理论峰值速率。
实际数据吞吐量：FDD-LTE在对称业务场景中，由于采用独立上行和下行频段设计，通常可达到较高的小区吞吐量；而TDD-LTE则在数据业务非对称时，通过动态调整上行与下行时隙比例，实现业务局部容量的灵活分配，某些情况下数据传输效率可提升达30%。

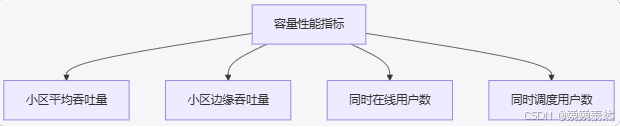

下图利用Mermaid流程图描述了容量性能指标体系：

同时，根据《破解TD-LTE与LTE FDD融合组网的四大难题》提到的数据，虽然FDD-LTE在小区吞吐量上相对更高，但两者在同时在线用户数和调度用户数方面表现相近，容量差异总体较为有限。

3.3 频谱效率对比

频谱效率反映了单位频谱资源所能传输的数据量，是衡量网络经济性的核心指标。
主要对比如下表：

对比维度	TDD-LTE	FDD-LTE
频谱利用方式	单频段连续使用，调节时隙分配灵活，适合非对称业务	需要成对频谱，受保护带限制，频谱利用率在非对称业务中下降
非对称业务适配	在数据业务突发和不平衡情况下，整体频谱利用率提升明显（最多可提升40%）	对称业务场景下频谱利用率高，但在非对称数据交换时下降至约60%
频谱浪费情况	无需预留额外的保护带	由于上行与下行需要频谱间隔保护，造成一定的频谱浪费（约5%的带宽）

从频谱效率角度来说，TDD-LTE由于采用单一频段、无须预留保护带，因此在频谱资源使用上更为高效，特别适用于流量不均衡、非对称业务突发的场景；相对地，FDD-LTE在带宽资源上有一定的浪费，但其优势在于双向业务同时进行时的稳定性和可靠性更高。

4. 经济性与部署适应性分析

在现实部署中，成本和设备经济性直接影响到运营商的决策。除了性能参数外，设备成本、安装维护费用，以及网络改造的复杂性都是重要考量因素。

4.1 设备成本分析

下表详细比较了两种系统在设备构成和整体成本方面的差异：

成本构成组件	TDD-LTE特性	FDD-LTE特性
基站天线	通常采用8天线设计，阵列天线系统增加了成本，但提升信号质量	多采用2天线设计，产业链成熟，成本相对稳定
射频组件	时分双工切换电路复杂度较高，部分模块成本增加	采用传统射频滤波器和双工器，量产后成本优势明显
基站整体成本	在部分部署场景下，整体成本可低于FDD系统，降低20%~50%	在低频高覆盖区域，尽管设备成本较高，但能降低后续覆盖建设成本
数据处理单元	需要支持动态时隙调度，处理能力要求较高	双工处理较成熟，标准化模块费用较低

综上，两者在硬件构成和整体系统设计上各有优缺点。TDD-LTE设备在某些场合成本较低，且灵活适应业务需求，而FDD-LTE在传统架构中经过多年量产，具有成熟稳定的成本控制优势。

4.2 部署场景比较

运营商在具体部署时需根据业务类型、地域特点和未来发展预期来选择最合适的方案。下表介绍了常见部署场景与对应的技术选择建议：

部署场景	推荐技术	核心优势及适用理由
农村/广域覆盖	FDD-LTE	采用低频段，覆盖范围广，抗干扰能力强，支持高速场景
城市热点区域	TDD-LTE	可灵活调整时隙比例，适合数据流量突发和非对称业务需求，设备成本较低
室内深度覆盖	TDD-LTE	多天线技术和局部部署容易实现快速覆盖，适应非对称数据传输
物联网专网	TDD-LTE	非对称业务场景普遍，低成本部署优势明显，同时支持高清视频监控等数据业务
高速移动场景	FDD-LTE	高速支持500km/h移动能力，信号稳定，抗干扰及响应速度较优

此外，随着4G网络向5G技术的演进，运营商也越来越关注网络的动态共享和融合部署。例如，载波聚合（CA）技术使得两种模式之间可以实现一定程度的互补与协同，通过混合组网解决覆盖和容量兼顾的问题。

5. 技术演进与未来展望

随着全球通信网络向5G时代迈进，TD-LTE与FDD-LTE两大模式也各自面临不断演进和融合的趋势。新技术不仅在硬件上不断突破，在协议和信号处理算法上也在不断升级，旨在更好地满足未来海量数据服务的需求。

5.1 5G演进中的TDD与FDD

TDD-LTE向5G NR TDD演进
目前，TDD技术凭借其在高频段（如3.5GHz）部署中的优势，正被视为5G NR中重要的发展方向之一。5G NR TDD系统借助Massive MIMO、大规模天线阵列和全数字化信号处理技术，可实现更高的频谱效率和数据速率。此外，TDD模式具有灵活的时隙分配优势，在数据流量剧增并呈现非对称特征的场景中，将发挥更加突出的作用。
FDD-LTE在5G场景下的重耕利用
尽管FDD技术在4G时代已得到广泛应用，5G环境下FDD模式仍将继续存在，尤其在物联网（NB-IoT）、eMTC等低功耗广覆盖应用中具有实际意义。利用现有FDD频谱和成熟设备优势，可以降低5G部署成本，为运营商提供平滑的过渡路径。

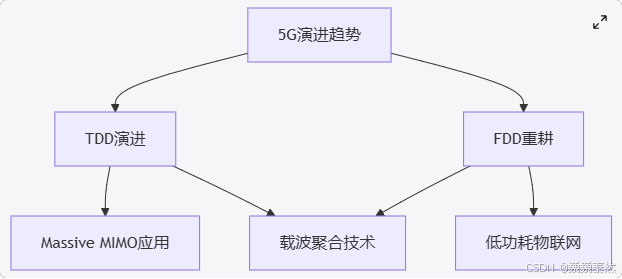

下图为两种技术在5G演进中的框架对比图，展示了业务场景与技术升级趋势：

5.2 融合技术与动态共享

近年来，各国标准组织和产业界已开始探索FDD与TDD的融合组网方案。核心思路在于利用软件定义无线电（SDR）平台及动态频谱共享技术（DSS），使得两种模式可以在同一基站内协同工作。
具体来说：

帧结构统一：通过3GPP Rel-15及后续版本的灵活帧结构定义，实现TDD与FDD帧格式的统一，从而简化网络部署和维护工作。
动态频谱共享：DSS技术可实现频谱资源在不同双工模式间的灵活调度，提高整体频谱利用率，缓解单一模式所面临的局限性。
多制式基站设计：基于SDR技术的新型基站能够同时支持TDD与FDD业务，运营商可根据业务需求和网络负载，动态调整优先级，实现网络性能的最优化升级。

这种融合技术不仅有助于降低基站硬件成本，还能根据不同网络区域和业务类型，实现灵活组网，解决覆盖与容量之间的矛盾，促进网络整体效能提升。

6. 总结与建议

本文从技术定义、覆盖性能、容量性能、频谱效率、设备成本及部署场景等多个维度，对TDD-LTE（时分双工长期演进）与FDD-LTE（频分双工长期演进）进行了系统对比与分析。从以下几点可以得出主要结论：

基本定义
- TDD-LTE利用同一频段通过时间分割实现双向传输，适合数据流量明显不对称、局部热点等场景；
- FDD-LTE采用成对频段区分上下行，覆盖性能更优秀，适合广域覆盖和对称业务应用。
覆盖性能对比
- FDD-LTE因使用低频段，具有较强的穿透性及更大覆盖范围；
- TDD-LTE虽在高频段中应用了多天线技术提升信号质量，但在覆盖半径上依然存在一定不足。
容量性能对比
- FDD-LTE在对称业务调度上表现更为稳定，能够提供更高的小区吞吐量；
- TDD-LTE则具有灵活调度优势，能根据流量需求动态调整时隙比例，适应数据突发场景。
频谱效率与成本
- TDD-LTE无须预留保护带，在非对称业务下频谱利用率更高；
- FDD-LTE需要保留额外频谱，造成部分浪费，但产业链成熟，设备制造成本具有优势。
部署适应性
- 对于农村、广域及高速移动场景，FDD-LTE是优选方案；
- 城市热点、室内覆盖以及部分物联网专网，则倾向于采用TDD-LTE以实现更灵活的资源配置。
未来发展趋势
- 5G时代，TDD模式在高频段（如Massive MIMO和大规模天线应用）中将进一步发挥优势；
- FDD模式在低功耗、广覆盖领域仍具潜力；
- 融合组网和动态共享技术是未来实现两种模式协同发展的关键方向。

基于上述分析，运营商在选择部署方案时应充分考虑自身业务需求与覆盖区域特点，合理配置TDD与FDD网络。通过采用载波聚合（CA）和动态频谱共享等技术，可以实现两种模式的互补优势，从而大幅提高整体网络性能和资源使用效率。

建议要点：

对于广域覆盖和高速移动需求，建议优先部署FDD-LTE；
对于热点城市和数据非对称场景，TDD-LTE具有更高灵活性和成本优势；
考虑未来网络升级时，可采用融合方案，利用动态频谱共享与SDR技术实现两种模式的协同工作；
在网络规划过程中，应确保充分调研当地频谱资源及用户流量特征，选择最合适的技术路径。

下表总结了本文中对比分析的主要发现：

分析维度	TDD-LTE优势	FDD-LTE优势
工作频段	可在高频段内灵活调度时隙，适应非对称数据业务	低频穿透性好，覆盖范围广，支持高速移动环境
覆盖性能	通过多天线技术和动态时隙优化局部覆盖	低频优势带来较大覆盖半径，上行信号更稳定
容量性能	灵活调整时隙比例，提升非对称数据传输效率	对称业务下小区吞吐量较高，流量均衡时表现优异
频谱效率	单频段部署，无需预留额外保护带，加大频谱利用率	成对频谱虽然存在保护带损耗，但整体双向传输更加连续稳定
经济性	设备成本较低，部署灵活，适用于局部热点和密集数据需求场景	全球成熟的供应链和广泛应用，降低整体部署风险与系统维护成本
部署适应性	城市热点、室内深度覆盖以及物联网专网部署优势明显	农村广域覆盖、高速移动及对称语音业务场景更为合适

总体而言，在4G网络向5G时代转型的过程中，运营商需要从传统的单一技术模式中走出，通过灵活采用TDD和FDD各自的优势为不同场景配置最合适的网络解决方案。同时，未来技术的不断融合也将推动网络架构的进一步优化，实现更高数据传输速率、更低延迟和更高频谱利用率的新一代移动通信系统。

结论

在LTE技术中，TDD-LTE和FDD-LTE代表了两种不同的双工模式，它们均为4G网络提供了各自独特的优势和局限性。本文通过详细解析二者的基本定义、性能对比、经济性分析及未来演进方向，归纳出以下关键结论：

定义与原理
- TDD-LTE利用时间分割实现双向通信，主要适用单频段、数据业务非对称场景；
- FDD-LTE则利用双频段独立传输，适用于语音、对称业务及广域覆盖环境。
覆盖与容量表现
- FDD-LTE依托低频优势，在覆盖半径、抗干扰及高速移动方面表现优异；
- TDD-LTE通过多天线技术和灵活时隙调度，在容量和非对称业务处理中具有高效性。
频谱效率与部署适应性
- TDD-LTE在频谱利用上更高效，无须预留保护带；
- FDD-LTE虽需额外频谱间隔，但成熟的产业链和设备优势明显，适用于不同场景的广域覆盖。
未来技术融合趋势
- 5G演进过程中，TDD与FDD技术将通过SDR、载波聚合和动态频谱共享技术实现互补；
- 多制式基站和灵活组网将成为未来网络部署的重要方向。
