如何区分用户面，控制面，数据面，管理面等相关概念

一、概念区分

从本质上说，其实就是分为两个大类：控制面（管理面）与用户面（数据面）

控制面是负责传输控制信令的，用户面传输实际数据。

通信系统中，一般都存在用户面和控制面之分。用户面传输真正的业务数据，比如语音数据或者分组业务数据。控制面就是传输信令的，用来控制一个呼叫流程建立、维护及释放。

对应于此，无线网络层的用户面就是语音编码（CS业务）或者分组数据包（PS业务），即真正的用户数据；无线网络层的控制面就是控制信令协议：RANAP(Iu口)、RNSAP(Iur口)及NBAP(Iub口)，用来控制呼叫流程的信令。

二、业务流程

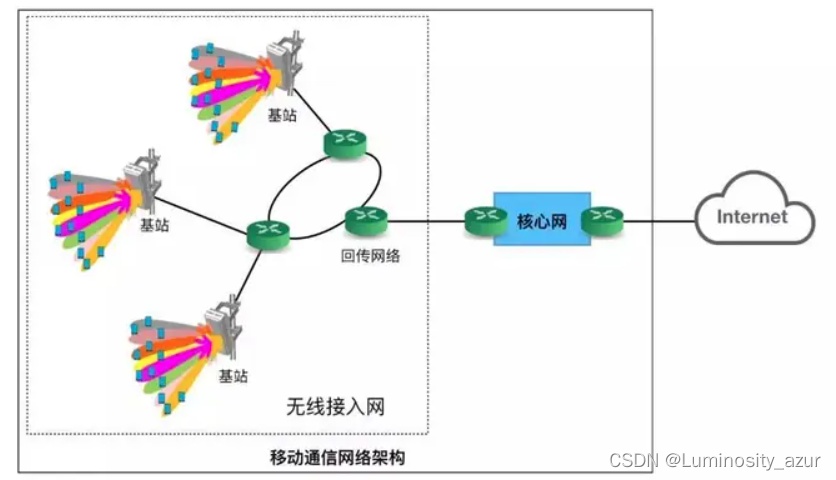

从2G到5G，移动通信网络都主要由两个子系统组成：无线接入网（RAN）和移动核心网。

而谈到核心网，即出现两个概念：控制面和用户面。

当你拿起手机上网时，基站会为你的手机建立无线信道连接。这个过程主要分为控制面连接和用户面连接两部分。控制面承载信令或控制消息。用户面，也叫数据面或转发面，承载数据流量。

首先，基站会在手机和核心网的控制面之间建立“控制面”连接，并在两者之间转发信令消息，这些消息包括手机身份验证、注册、移动性管理等。

然后，基站会在手机和核心网的用户面之间建立“用户面”连接，转发用户数据流量。

三、具体组件及功能

4G核心网叫EPC，主要由MME、HSS、PCRF、SGW和PGW组成。其中，MME、HSS、PCRF为控制面，SGW和PGW包含用户面。

MME（移动性管理实体）：负责追踪和管理终端在RAN中的移动性。
HSS（归属用户服务器）：一个数据库，存储与用户签约相关的信息。
PCRF（策略和计费规则）：负责策略控制决策和流量计费。
SGW（服务网关）：主要负责与RAN之间转发IP数据包。
PGW（分组网关）：本质上是IP路由器，将核心网连接到外部Internet。

---

本人所梳理的劳动成果，转载请务必注明出处，谢谢！

有问题欢迎评论区讨论交流，大家一起学习~
