系统电路及设备认识

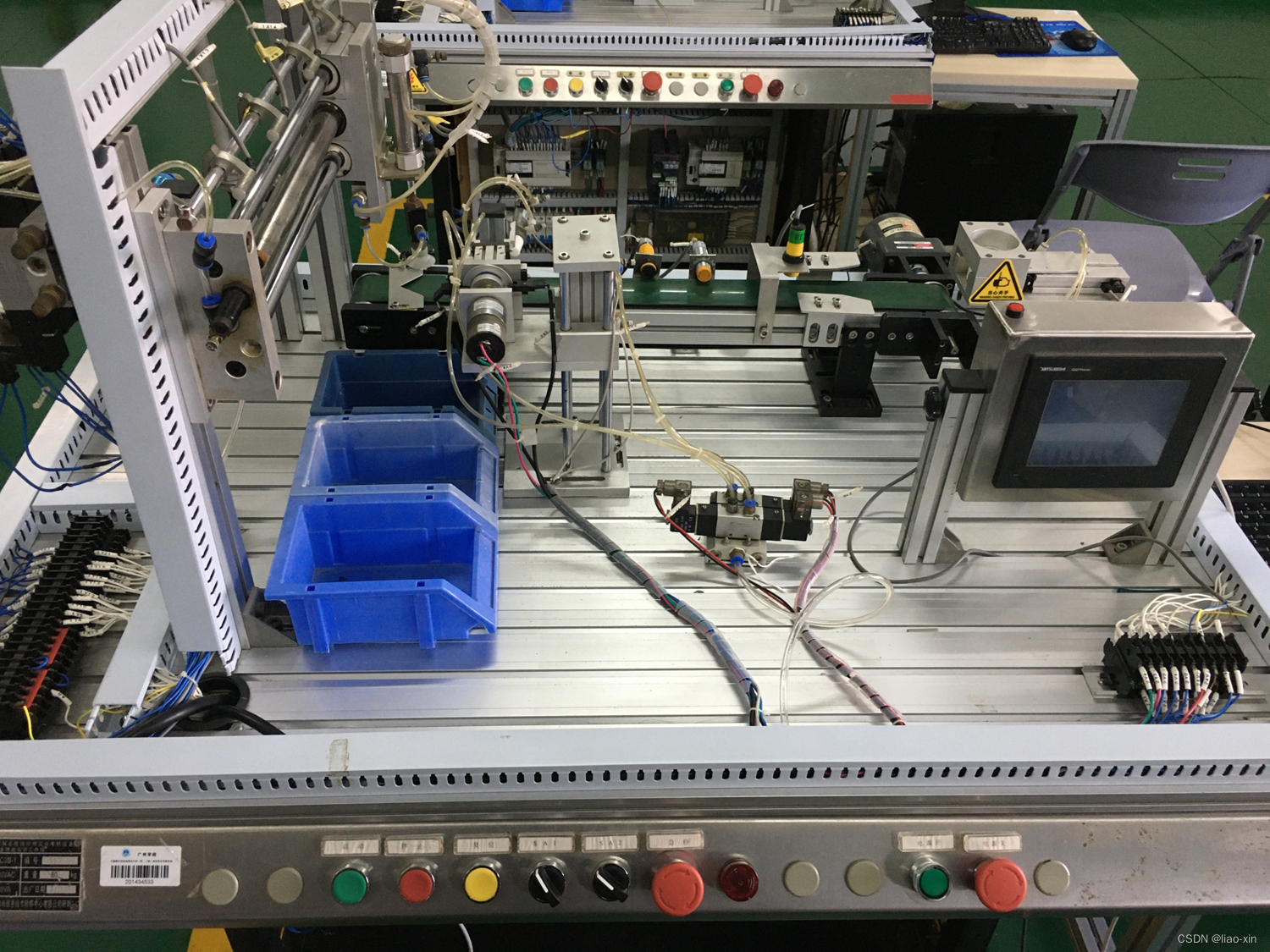

操作控制台

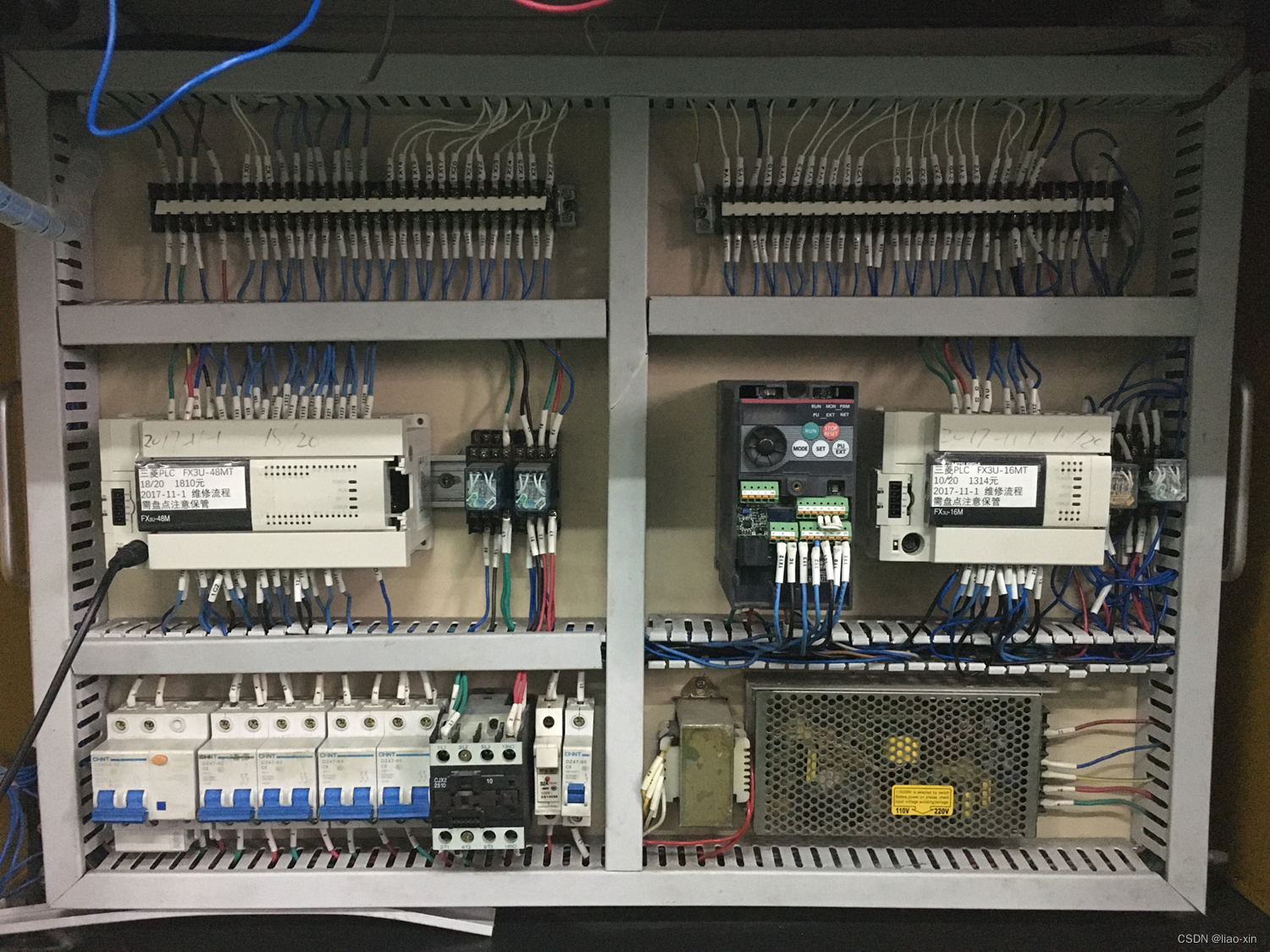

PLC控制台

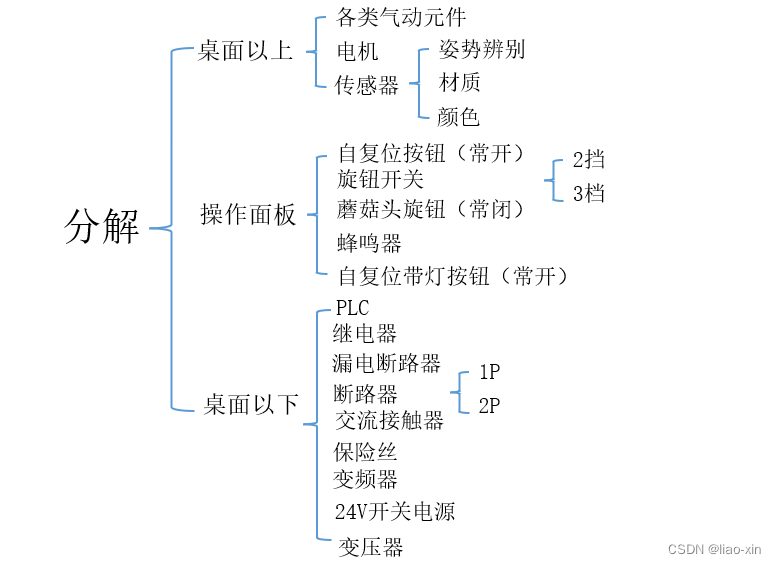

系统分解

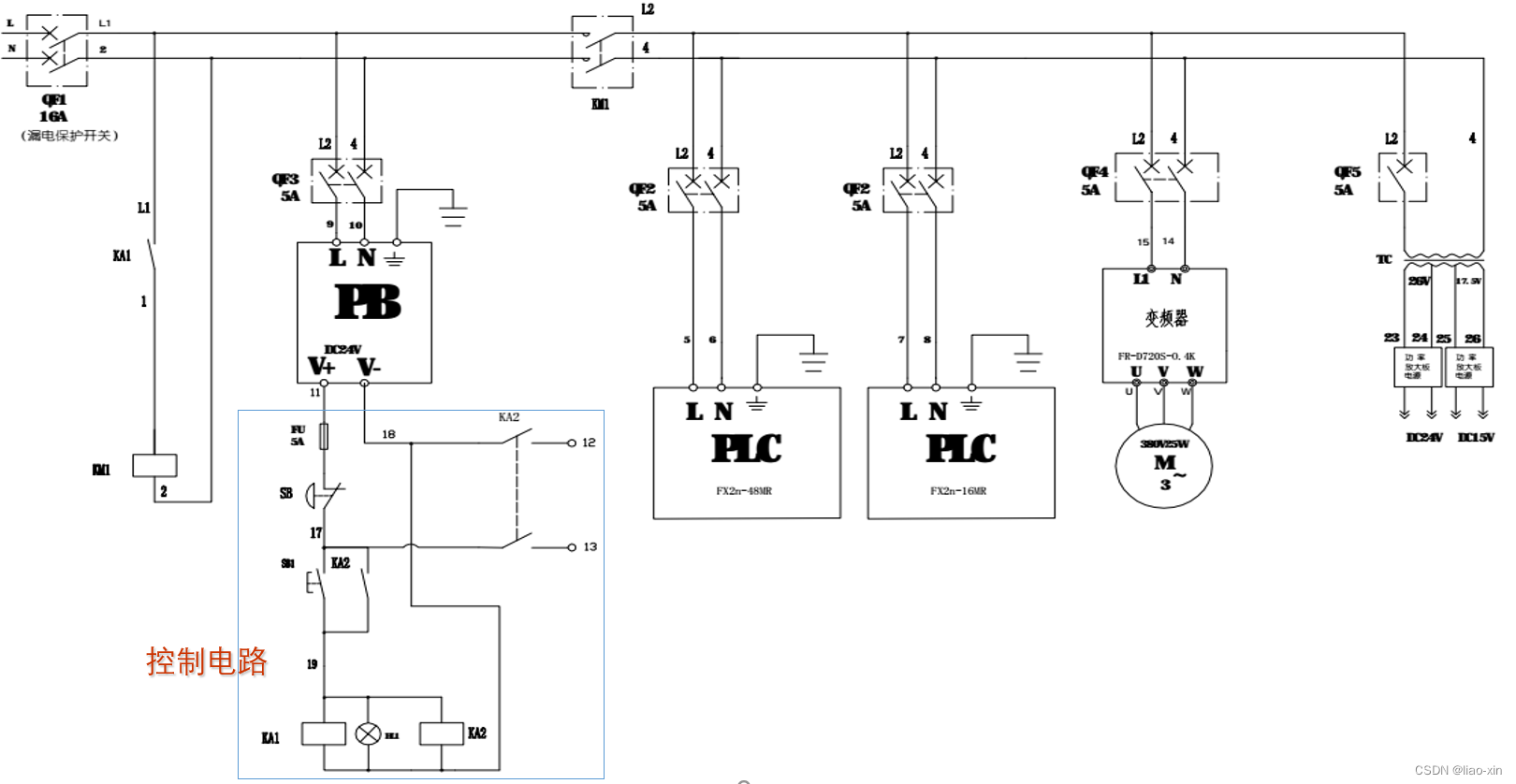

主电路图与控制电路

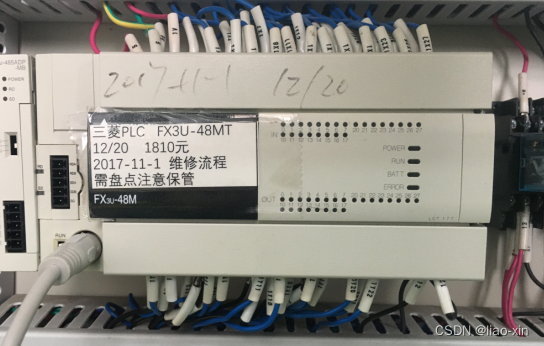

主电路元器件-PLC
型号:FX3U-48MT
MR:继电器输出,可带直流负载也可带交流负载
MT:晶体管输出,只能带直流负载,可输出高频信号
型号:FX3U-48MT
POWER:通电指示灯
RUN:运行指示灯
BATT:内置电池电量指示灯
ERROR:程序或CPU错误指示灯
主电路元器件-断路器和漏电断路器
断路器有过载保护功能,主要是保护设备的。
漏电断路器也有过载保护功能,更多的是漏电保护,主要是保护人的。
