前言
好久不见!话说已经很久没有写过博客了,不过学习的脚步(焦虑)还是没有停止。
最近刷视频看到有人卖 QT 课实现汽车仪表盘,我灵机一动,就有了这个项目。

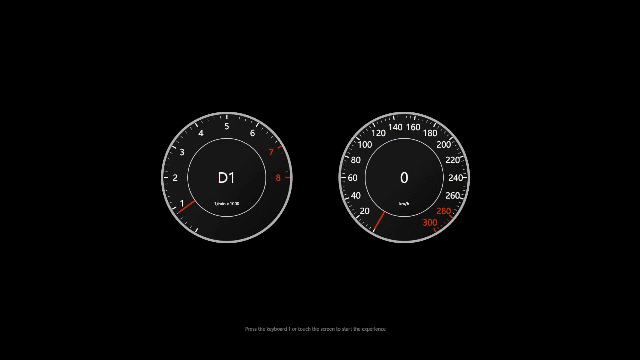

效果展示
请看 VCR
项目亮点
- 纯 CSS 技术实现仪表盘样式(零图片)
- 声音控制
Web Audio API
- 转速、迈速、档位联动
亮点无关(用到的其他技术,有学习需求的可以顺便学习一哈)
- React 18 实践
- 企业项目级规范(反正就是仓库配置足够标准 🤪)
- 移动端适配
CSS 技术实现仪表盘样式
说实话,我之前搜了搜汽车仪表盘的相关实现,我看有一部分人都是用 d3.js
这个库实现的,但我觉得不必了。CSS 完全可以满足。来看一下我的实现思路:
- 先画一个圆
- 实现刻度线
- 实现表盘数字
- 实现表针
- 再叠加一个圆圈,实现档位
大家可以去仓库看一下实现代码,或者联系我要代码。
接下来,我对几个关键的点来展开说一下吧。相信聪明的你看完之后一下子就可以写出来!
刻度实现
首先,每一根刻度线,都是一个 li
元素加 CSS 样式
其次,每五个 li
元素中第一个进行加粗(多类名就可以实现)
最后也是最重要的,围绕中心以半径进行旋转,且指向圆心

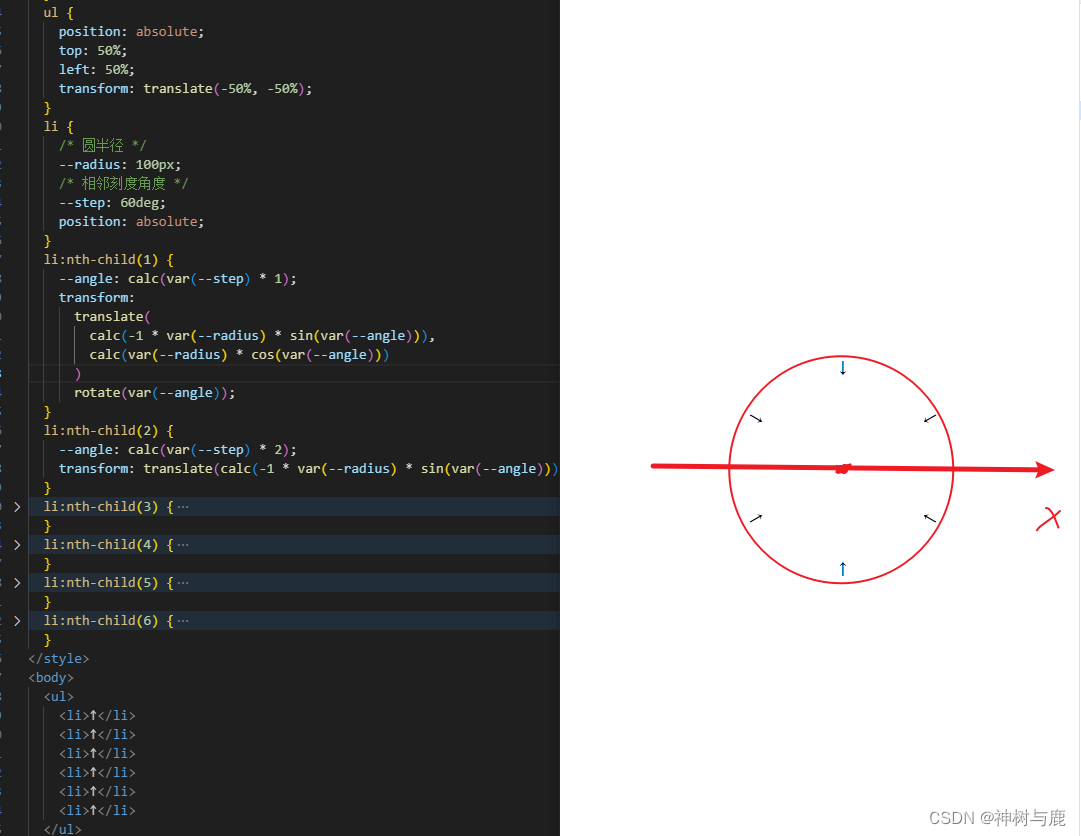

我用一个例子给大家讲解一下第三点。(一、二点就不说啦哈,有问题可以私信我。)
这个效果中,六个 ↑ 都以半径 R 做圆,且朝向圆心。
这里的 CSS 代码涉及到了高中知识,我先来科普一下

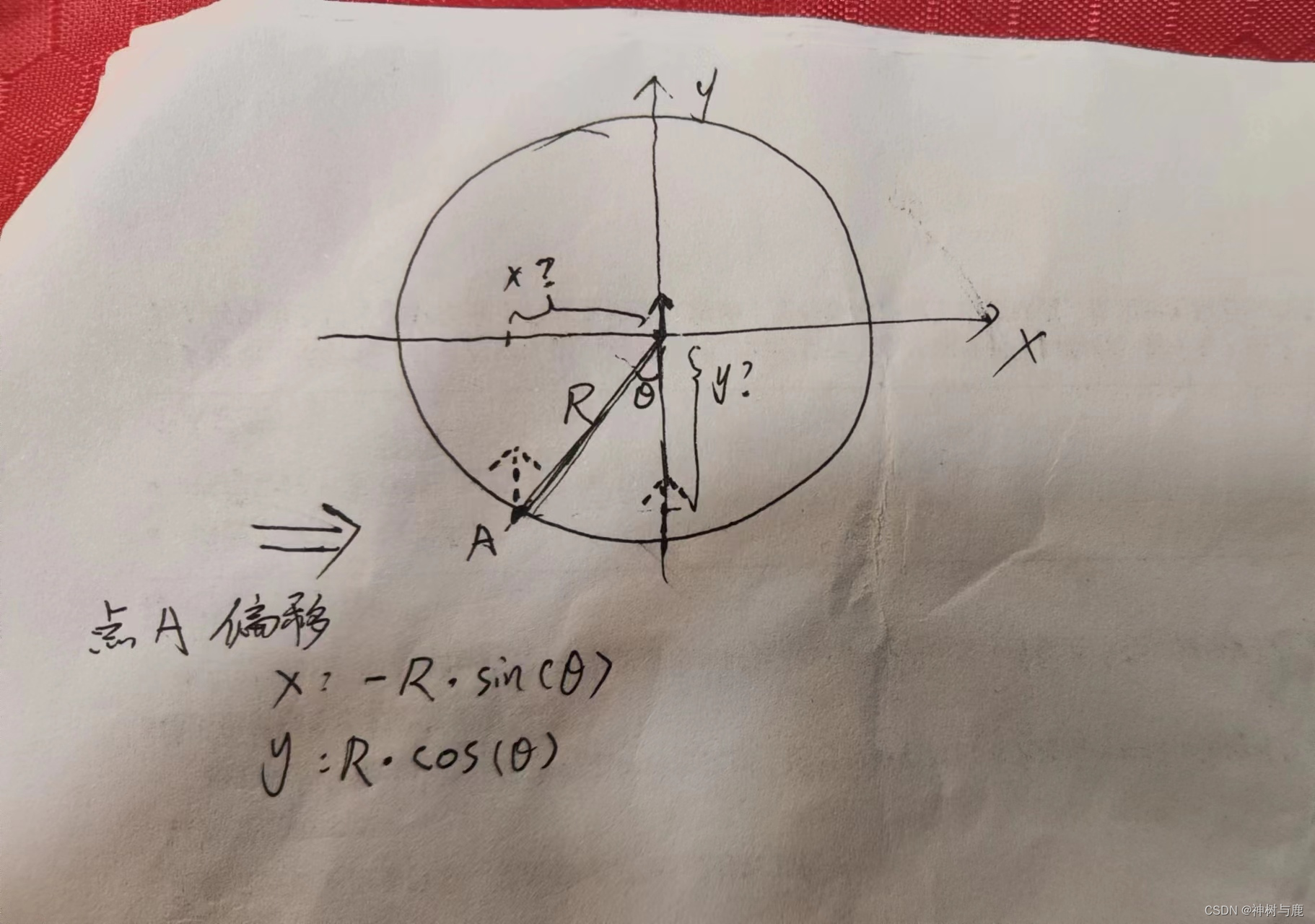

最初所有的刻度点都在圆心,我们要把每一个刻度点移动到指定位置上,因此我们只需要计算出它应该偏移的 x 和 y。
解:设 A 点与 Y 轴夹角为 θ
因为:已知圆半径为 R
因此:X = R * sin(θ)
因此:Y = R * cos(θ)
所以呢,我们利用 CSS 的 transform
属性将它平移过去,再旋转一下就可以了
刻度值实现
和刻度实现是一样的,换一下 li
标签内容和样式,调整一下半径大小就可以
指针实现
利用 CSS 的 transform
属性,根据不同转速,改变角度值就好了
小结
今天主要介绍了 CSS 实现汽车仪表盘的样式效果,相信看完的你一定收获满满~
一些样式细节,可以到 git 仓库 中去查看
后续有时间我可能会继续介绍
- 如何让表针动起来
- 如何实现转速、迈速、档位联动
- 如何实现踩油门的声浪
- 如何做好移动端兼容
- 如何使表针转动更丝滑
- 如何在解决 React 中的“坑”
- 如何自动发布 github page 页
如有哪些地方解释的不清楚,还请大家指出,我会积极回复~ 谢谢!
