本文介绍如何使用STM32F411RET6开发板通过串口重定向控制用户指示灯LD2，包括CubeMX配置步骤、IDE程序编写及串口重定向的具体实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验器材：STM32 F411RET6开发版

任务目标：实现串口重定向。

任务内容：编写简单的控制台（console）程序，利用串口重定向功能实现对Nucleo开发板上用户指示灯LD2的控制。

一、CubeMX配置

关于CubeMX配置参考http://t.csdn.cn/ef1lZ，相同设置部分不再赘述

1. 目标选择

选择“STM32F411RCT6”芯片

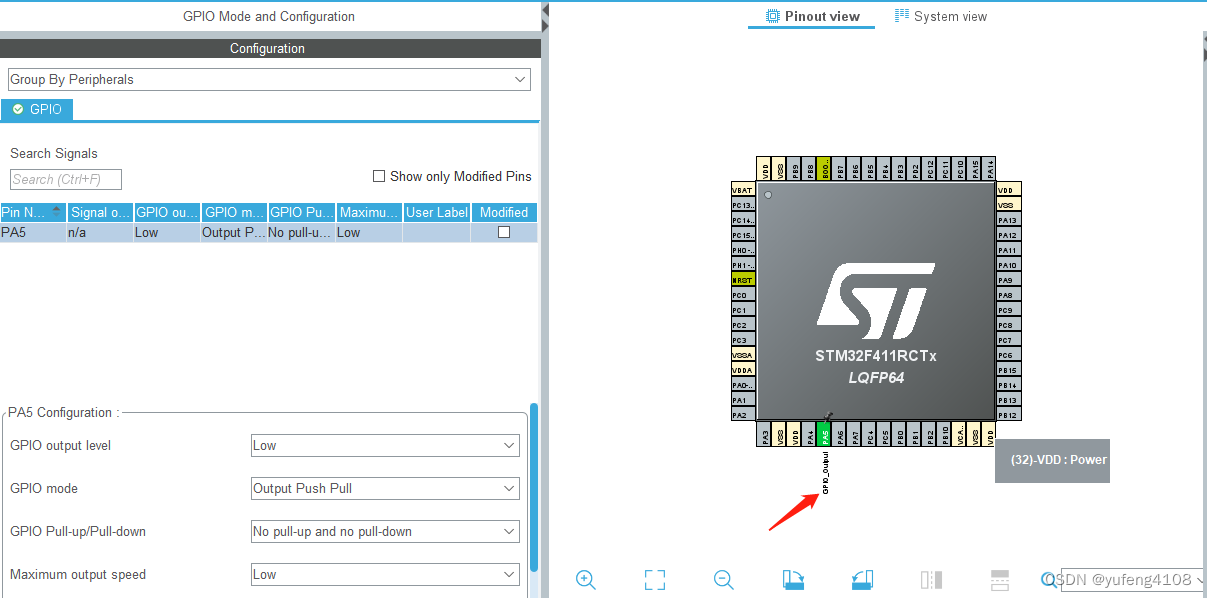

2. 引脚配置

将“PA5”设置为“GPIO_Output”，其他配置默认。

3.外设配置

3.1 复位及时钟控制与 3.2 调试接口参考http://t.csdn.cn/ef1lZ

注：时钟设置务必注意该板子使用的ST-Link为8MHz，负责会出现数据传输乱码。

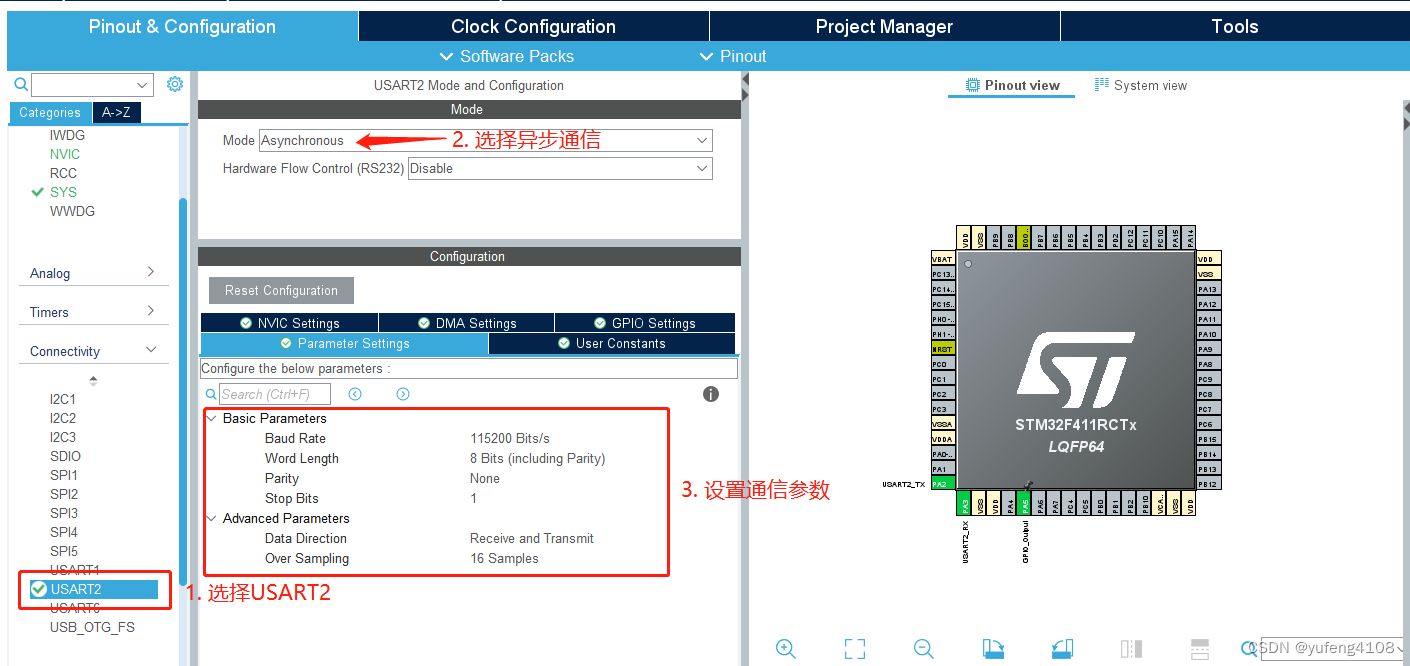

3.3 Connectivity 配置

按照下图1-3进行设置

二 Cube IDE程序编写

1. 增加头文件

/* USER CODE BEGIN Includes */
#include "stdio.h"
#include "string.h"
/* USER CODE END Includes */

2. 进行宏定义

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* 串口重定向宏定义开始 */
#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#define GETCHAR_PROTOTYPE int __io_getchar(FILE *f)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch,FILE *f)
#define GETCHAR_PROTOTYPE int fgetc(FILE *f)
#endif
/* 串口重定向宏定义结束 */
#define LENGEH  100  //定义字符串长度

/* USER CODE END PD */

3. 定义自变量

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */
uint8_t  RxBuffer[LENGEH]; //存放缓冲字符串
/* USER CODE END PV */

4.发送提示信息

  /* USER CODE BEGIN 2 */
  printf ("/*******LED Control Demo *******\r\n");
  printf ("open ------- open  LD2\r\n");
  printf ("close ------- close LD2\r\n");
  printf ("please input your choice:\r\n");
  /* USER CODE END 2 */

5.while循环程序

    /* USER CODE BEGIN 3 */
  	  if(scanf("%s",RxBuffer)==1)
      {
	  if(strcmp((const char *)RxBuffer,"open")==0)
	  {
		  printf ("Open LD2!\r\n");
		  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_SET);
	  }
	  else if(strcmp((const char *)RxBuffer,"close")==0)
	  {
		  printf ("Close LD2!\r\n");
		  HAL_GPIO_WritePin(GPIOA,GPIO_PIN_5,GPIO_PIN_RESET);
	  }

  else
  {
	  printf ("Input error, Please input again:\r\n");
		printf ("%s \r\n",RxBuffer);
  }
 }
  }
  /* USER CODE END 3 */

6.串口重定向

/* USER CODE BEGIN 4 */
PUTCHAR_PROTOTYPE
{
  HAL_UART_Transmit(&huart2, (uint8_t*)&ch, 1, HAL_MAX_DELAY);
  return ch;
}

GETCHAR_PROTOTYPE
{
	uint8_t  ch;
	HAL_UART_Receive(&huart2,(uint8_t *)&ch, 1, HAL_MAX_DELAY);
    return  ch;
}
/* USER CODE END 4 */

7. 系统设置

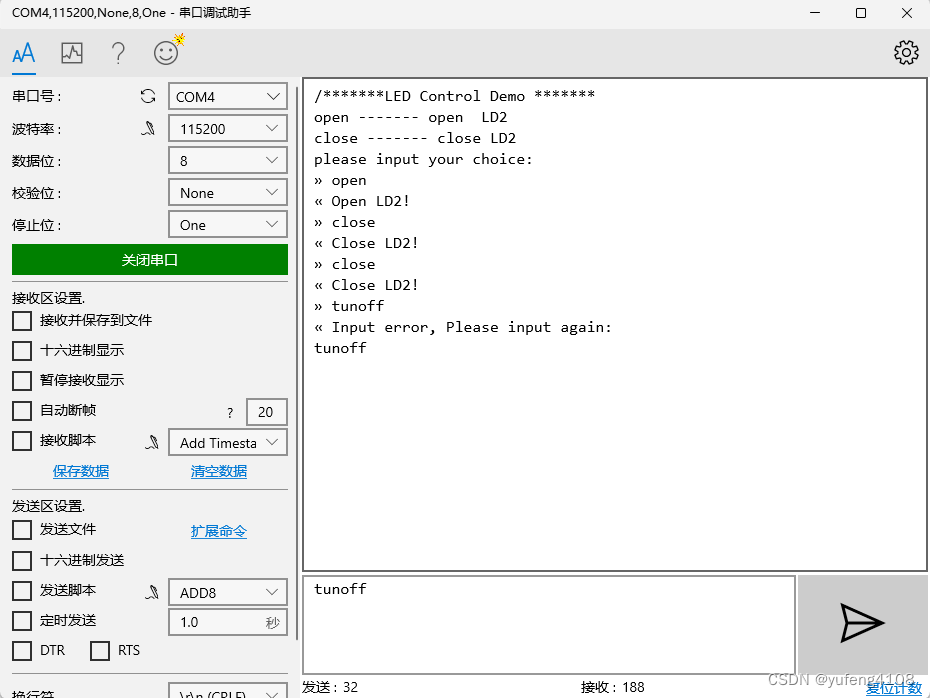

8. 实验结果
