EDEM入门学习教程—界面介绍

大家好，这个假期比较无聊，以EDEM2022为例，码一篇EDEM入门学习的教程。先介绍EDEM界面。

打开EDEM，上面这一块是标题栏，右面是图形界面，左边是模型树。

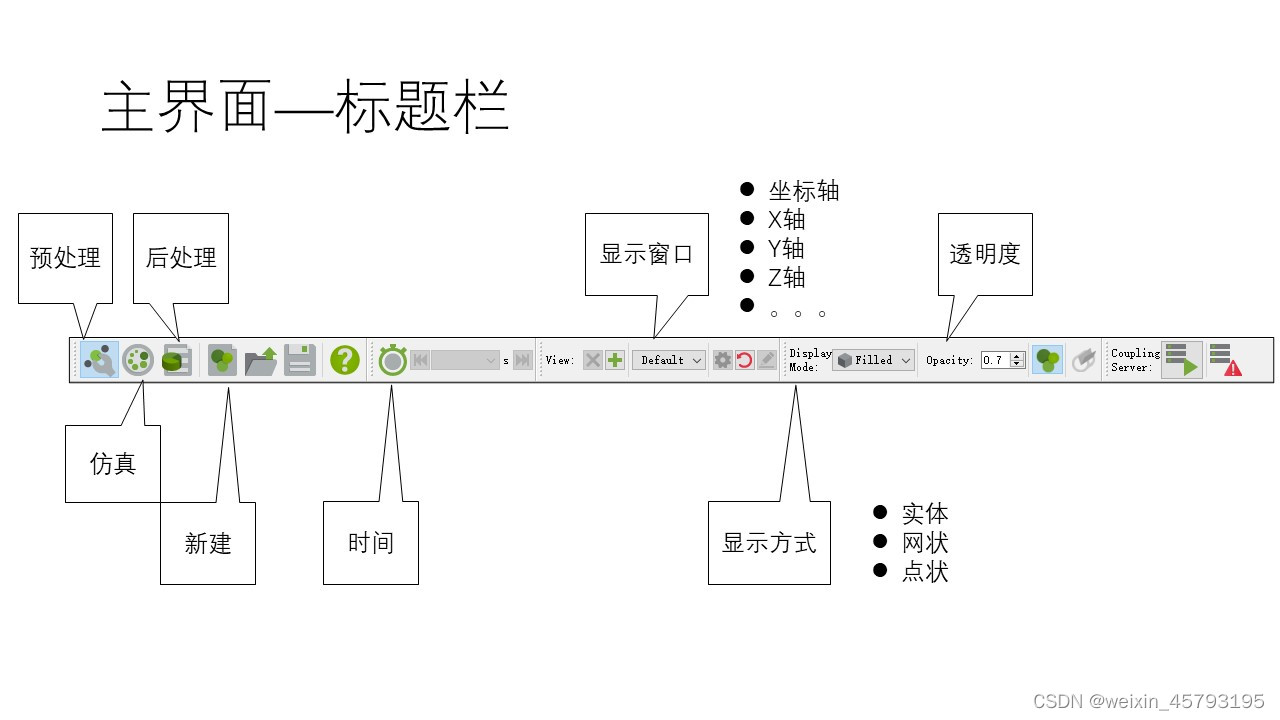

先看标题栏，主要介绍中间这一条，其他两条后面用到再说。

EDEM的仿真过程分为，预处理、仿真及后处理。前面三个图标就分别代表了这三个过程。接下来的三个图标分别是新建、打开、保存以及帮助。这个图标表示时间，预处理完成后才会用到。view这一块是显示窗口，这里可以选择默认窗口、不同的坐标轴以及改变图形界面来添加新的窗口，比如我需要现在这个界面，点一下旁边的加号，这样就多了一个新的界面，这三个按钮可以对新的界面进行具体的设置。display mode这一块是显示方式，这里分别可以显示：实体、网状以及点状。opacity是对整体的透明度进行设置。最后一块是耦合服务器，我没有用到。

接着看图形界面，这一块需要掌握鼠标的用法，左键表示平移图形界面，滚轮对图形界面进行放大缩小，右键表示旋转图形界面。

最后是模型树，我们可以根据模型树完成仿真，前面已经知道了仿真分为预处理、仿真以及后处理三个过程，每个过程的模型树都是不同的。这里打开一个完成的文件进行介绍。

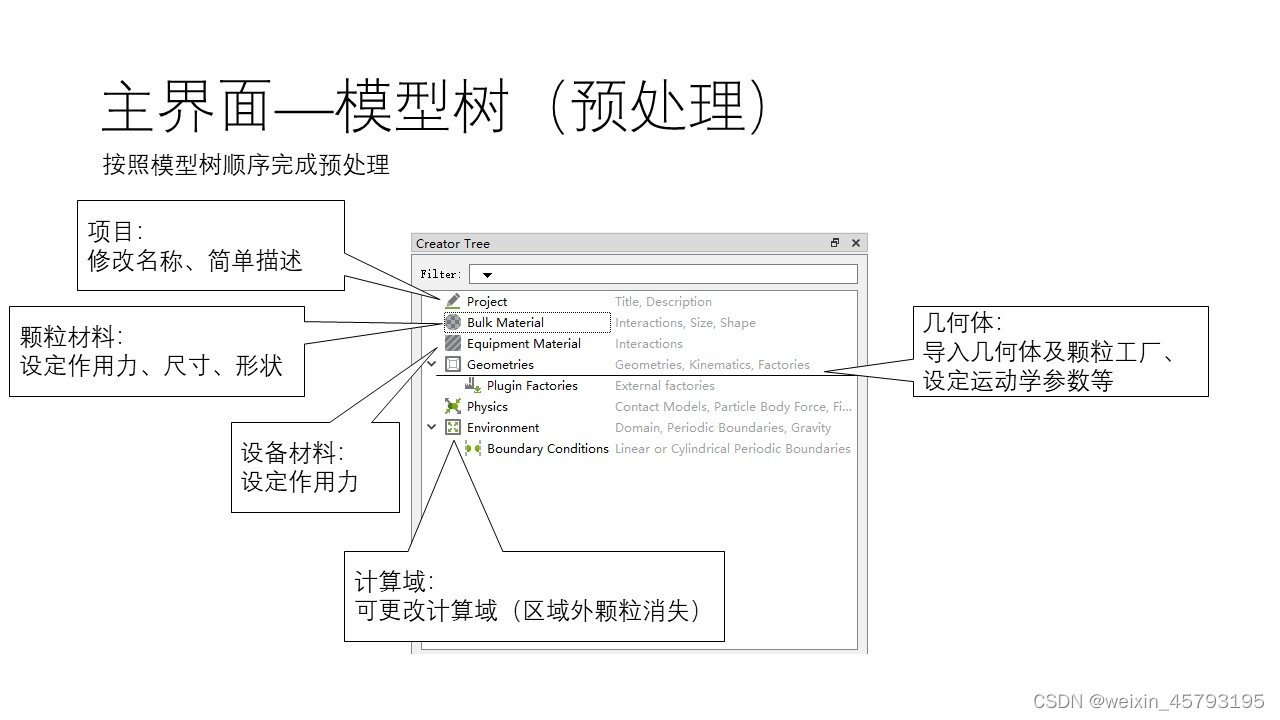

首先先看预处理部分。project这里可以设置仿真的标题，并对这个仿真进行一些简单的描述。bulk material为颗粒材料，添加颗粒材料并设定其作用力、尺寸、形状等。equipment material为设备材料，设置材料的作用力。geometries为几何体，导入设备的形状以及颗粒工厂并设定运动学参数。environment为计算域，可更改计算域的范围，计算域外的颗粒不会仿真。

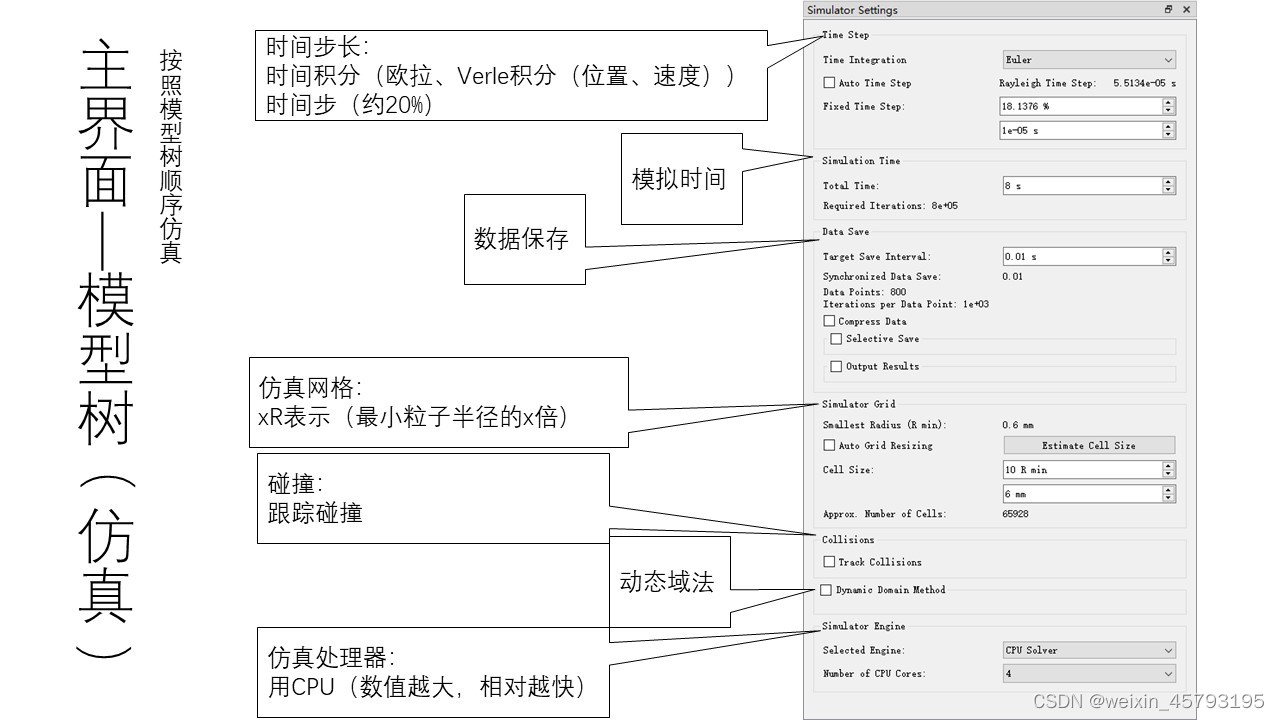

接下来看仿真部分。time step为时间步长，这部分需要选择时间积分并确定时间步，时间步设置为大约20%。simulation time为仿真时间。date save 为数据的存储。simulator grid 为仿真网格，设置网格大小，这里的x Rmin 表示最小粒子半径的x倍，x越小网格越密，一般设置为2-3。collisions 选择是否跟踪碰撞。dynamic domain method为动态域法。simulator engine为仿真处理器，占用CPU，选择CUP的数量越多，相对仿真速度越快。

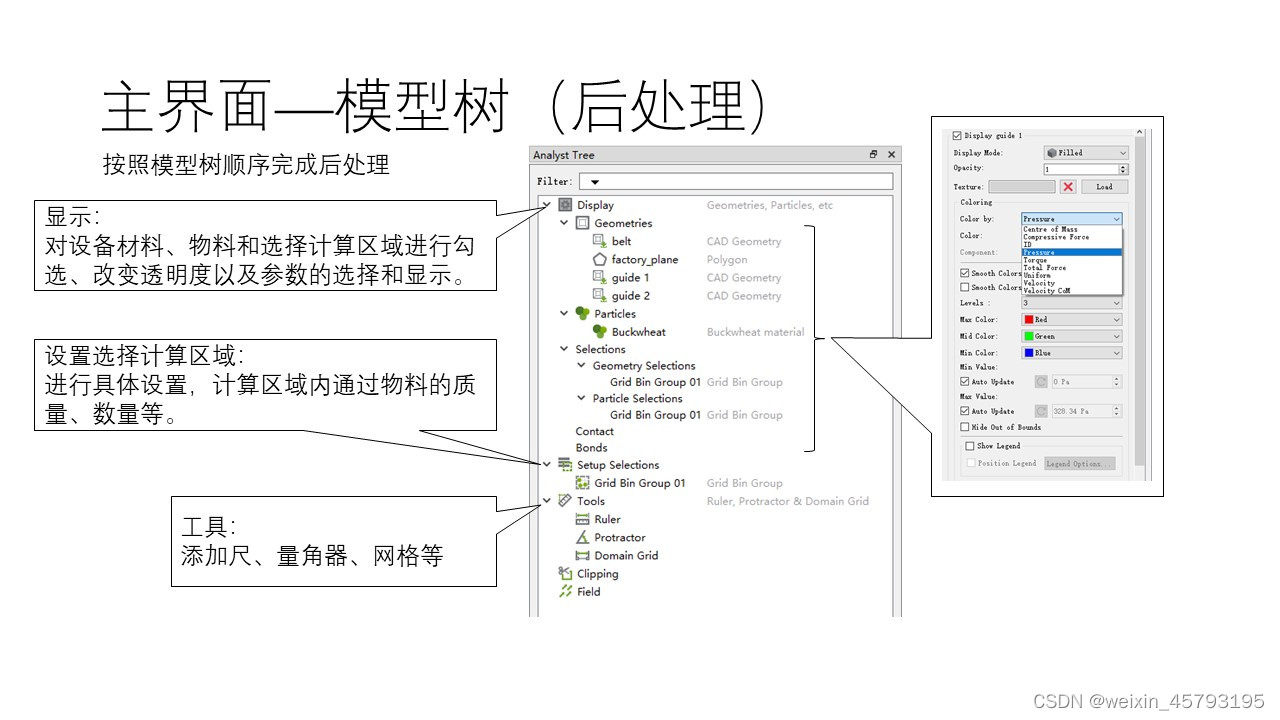

最后是后处理部分。第一块display为显示，包括对设备材料、物料、选择计算区域的显示，对每一部分具体的进行具体的勾选，改变透明度以及具体参数的设定，确定是否显示每个部分，并且确定显示的参数为质量、数量、ID、受力、速度等。setup selections 为设置选择计算区域，进行具体区域位置的设置，计算区域内通过物料的质量、数量等参数。tools为工具，这一部分可以添加尺子、量角器以及网格。

以上就是EDEM2022版本界面的介绍。下一篇文章讲预处理的具体过程。（需要视频的，可以去小破站搜一下EDEM 入门学习教程，谢谢支持。）
