九十八、离散元软件EDEM模拟颗粒流动的基本流程

0.前言

我们在之前的文章中介绍过Fluent可以模拟颗粒流动的各种模型,参考文章:

九十七、Fluent可以模拟颗粒流动吗?哪些模型可以用来模拟颗粒流动?

文章中提到过离散元软件EDEM也可以计算颗粒流动。本文就来详细介绍一些EDEM软件的适用性,并给出EDEM使用的一般流程。

文末附有EDEM软件资源、EDEM案例资源等。希望大家多多点赞、转发,鼓励鼓励作者呀!!!!


1.Fluent和EDEM颗粒流计算的特点

Fluent和EDEM在模拟颗粒流动时各有侧重,需要根据自己的模型来选择合适的软件。

1.1 Fluent颗粒流适用场景

a.流体-颗粒耦合

能够同时考虑流体的湍流效应和颗粒运动的动力学行为,适用于颗粒在流体中运动的详细研究。比如水流冲刷颗粒流动、管道输送、流化床反应器、气力输送等。


b.化学反应与传热

颗粒与流体之间发生传热、传质以及化学反应过程。

上面的两点,EDEM都难以做到,除非耦合CFD软件才能实现,但Fluent可以直接将颗粒和流场、传热传质等直接耦合模拟。

c.大规模颗粒流动

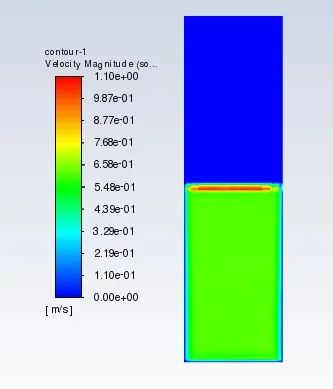

大规模颗粒流动分析,比如颗粒数较多,主要关注宏观颗粒行为,使用欧拉-拉格朗日或欧拉-欧拉模型处理颗粒群体。参考文章:四十二、Fluent欧拉模型流化床模拟


这一点虽然EDEM也可以模拟,但是由于EDEM一定是拉格朗日方法追踪颗粒,因此在颗粒数量较多的情况下,EDEM的计算量会大大增加。

1.2 EDEM 颗粒流适用场景

a.颗粒主导的流动

采用离散元方法DEM模拟单个颗粒的运动、接触与碰撞行为。如料斗卸料、颗粒分级、粉体混合等。


可以看出,这种运动虽然也有流体参与,但流体对颗粒运动的影响较小,或者我们并不关心流体对颗粒运动的影响。比如料斗卸料是在空气中进行的,但空气的影响几乎可以忽略。

b.颗粒力学模拟

可以精确描述颗粒间的碰撞、摩擦、粘附以及破碎等行为,适合颗粒与固体表面相互作用的研究。比如研究颗粒-颗粒及颗粒-壁面相互作用的场景


c.颗粒多样性支持

支持不同形状、材料属性的颗粒,尤其在非球形颗粒研究中有优势。


2.选择合适的软件

2.1 颗粒数量多与少

EDEM:若颗粒数量较少(几千到几十万),关注微观力学行为,精确计算每个颗粒的运动及其与周围颗粒、壁面的相互作用

Fluent:若颗粒数量多(上百万到上亿),注重颗粒的整体行为和宏观分布,而不是单颗粒细节。


2.2 流体作用是否明显

EDEM:如果流体影响次要,仅需简单设置流体环境或背景场。专注于颗粒间相互作用(碰撞、摩擦、磨损等)

Fluent:如果流体与颗粒相互作用是研究的重点(如颗粒被气流携带),强调流体与颗粒的耦合作用,适合多相流模拟(气-固、液-固、气-液-固)


2.3 考虑计算资源

EDEM:计算需求高,随着颗粒数量和复杂度增加,计算量显著上升。适合高精度、小规模的颗粒行为研究。

Fluent:可通过简化颗粒模型降低计算量,例如使用欧拉-欧拉模型。更适合大规模、多相场问题的工业应用。

2.4 联合使用

一些复杂场景可以结合两者的优点

Fluent-EDEM耦合:Fluent用于模拟流体场,EDEM用于描述颗粒行为,通过耦合实现更精确的流固互动分析。如流化床反应器、颗粒悬浮输运等。

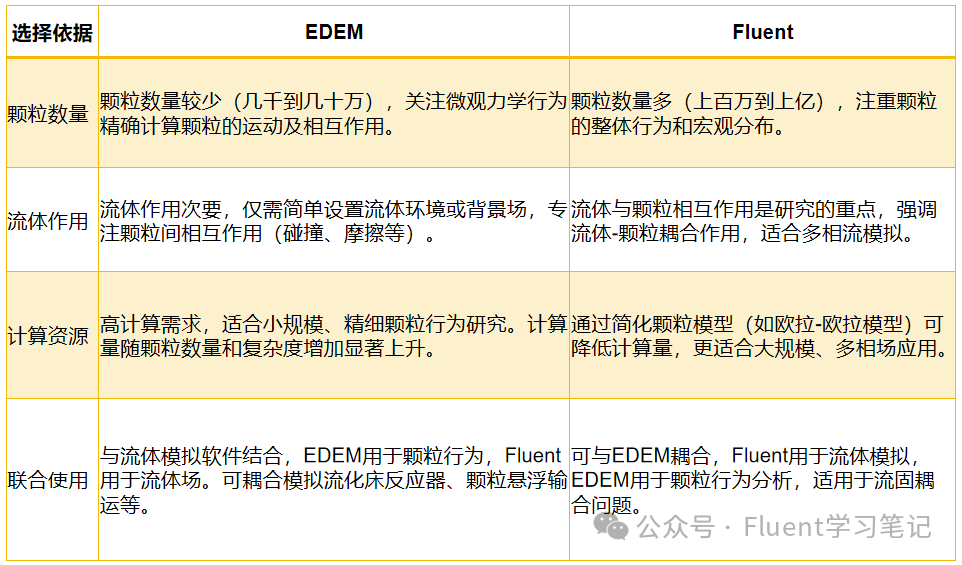

整理成表格如下:


3.EDEM操作的基本流程

相较于Fluent,EDEM基本流程比较简单,需要设置的东西也比较少。下面我们介绍一下EDEM的操作流程。

文末的资料包含:

一套EDEM的案例文件,包含9个案例

本文最后给出的后处理结果的案例文件

EDEM2021和EDEM2022软件安装包

3.1 EDEM界面

EDEM实际上包含了三部分内容,分别是模型参数设置、求解器设置和后处理。本文主要介绍第一部分,即模型参数设置,这也是EDEM最复杂的部分。

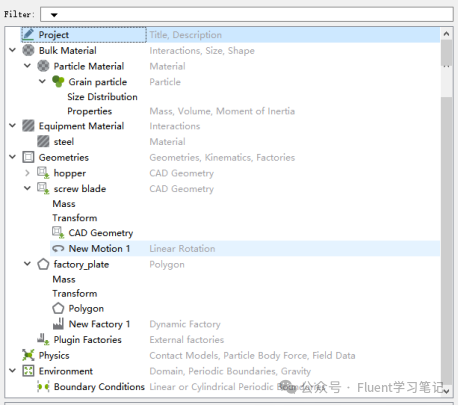

模型参数设置界面包含五个部分,分别是Bulk material颗粒材料、Equipment Material设备材料、Geometry几何模型、Physics物理模型、Environment计算环境


3.2 设置颗粒bulk material

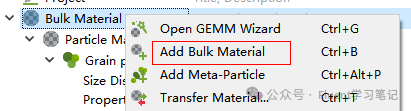

a.右击bulk material,添加颗粒材料

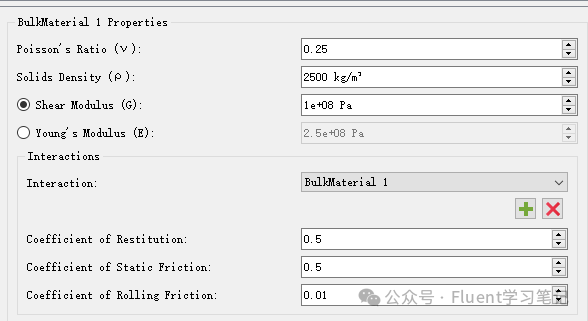

设置颗粒材料的属性,参数的具体设置含义需要进一步理解,这里不展开


b.添加颗粒

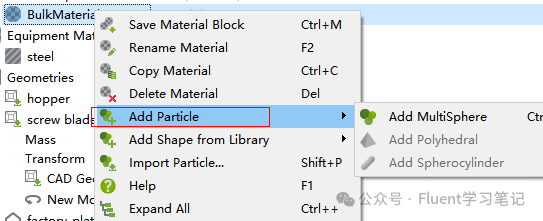

右击刚创建的颗粒材料,添加颗粒。可选择不同的颗粒类型,如单颗粒,多颗粒等。

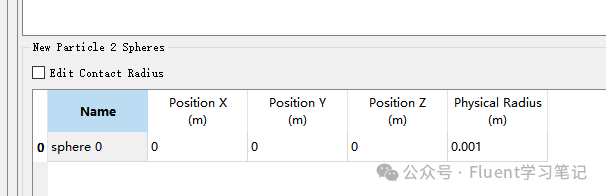

设置颗粒的位置及直径等


c.设置颗粒的粒径分布

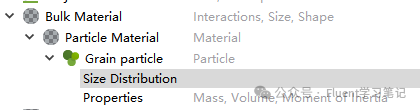

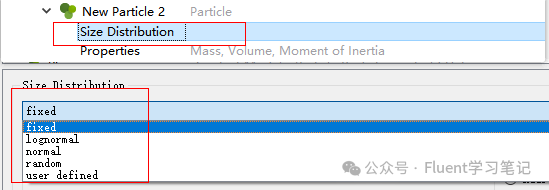

设置颗粒的粒径分布Size Distribution,有多种设置方式

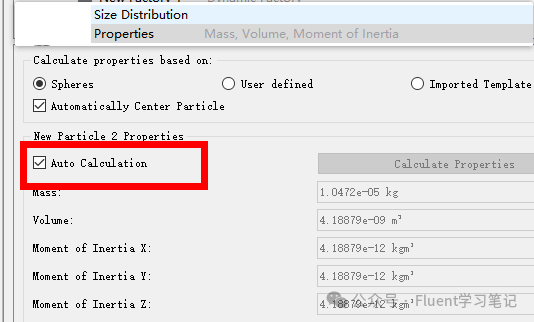

d.设置颗粒属性Properties

勾选自动计算即可


3.3 设置设备材料Equipment Material

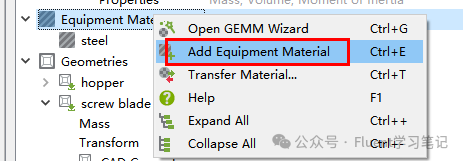

右击,添加设备材料

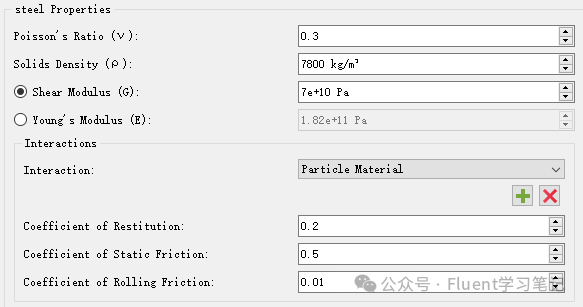

设置设备材料的属性

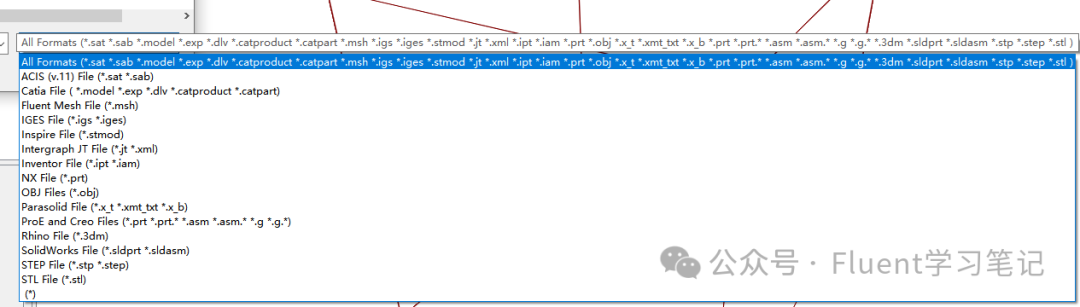

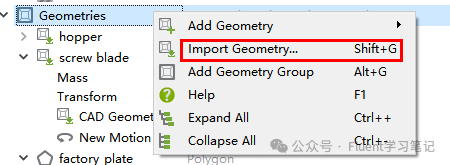

一般通过建模软件来构建模型,然后导入EDEM中。最好通过SC软件将各个面分离出来。



对于每部分几何模型需要设置三项。

a.通用设置

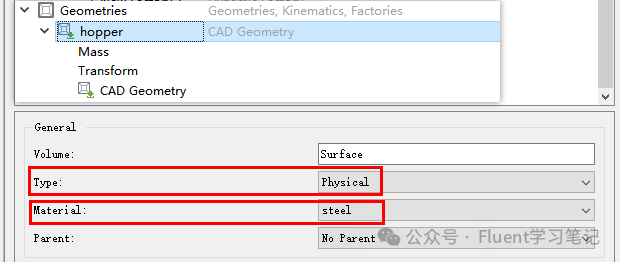

单击几何模型的名称hopper,需要设置模型的类型Type和材料。这里的名称是建模时设置的,具体名称可能不同

Type:分为两类,第一类Physical,表示物理真实存在的。第二类Virtual虚拟的,表示实际上不存在的,一般主要用于释放颗粒。对于导入的模型,一般设置为Physical。材料即选择刚才设置的设备材料即可。


b.Mass、Transform和CAD Geometry设置

Mass、Transform和CAD Geometry基本上不需要设置

其中Transform详细设置如下

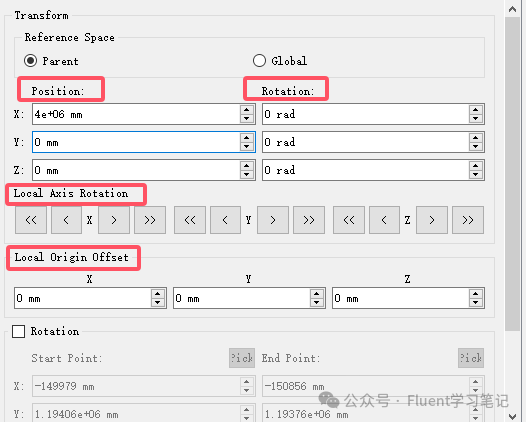

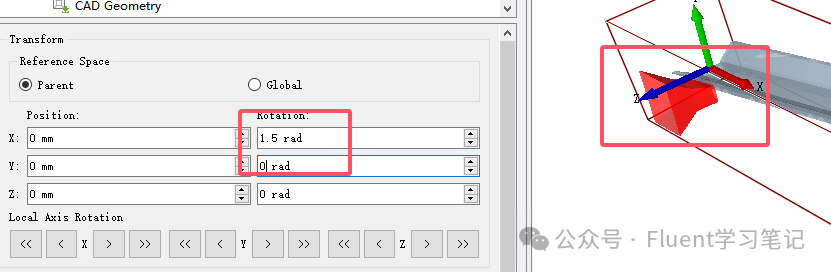

在模型的某部分下面点击Transform会弹出下面的设置。其中,Transform和下面的Rotation是相互排斥的,只能设置一个。下面详细说明Transform的设置。

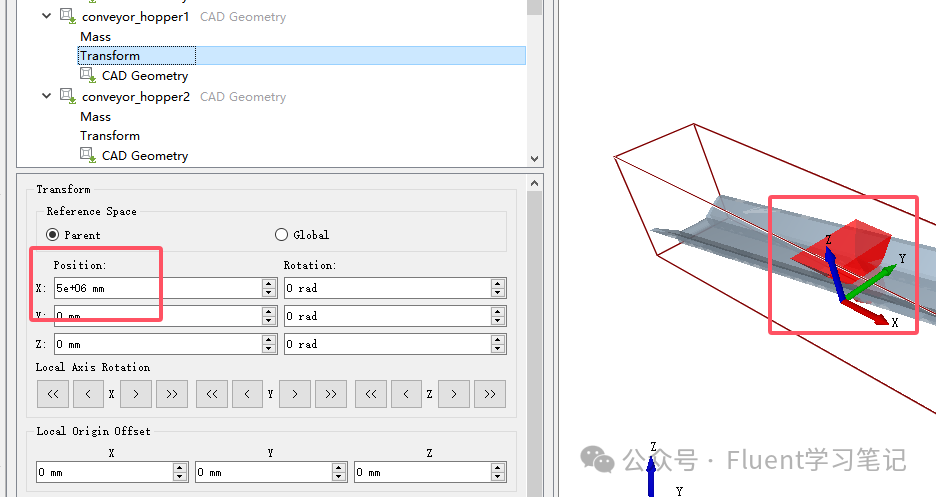

  • Position表示移动当前模型的位置,可以从x、y、z等坐标进行移动。如x设置为1000mm,则表示当前的模型沿x轴正方形移动1000m。可以看出,坐标原点也跟着移动了。



  • Rotation表示当前部分模型的旋转,比如x方向的角度设置为π/2,则表示当前部分模型以x轴为对称轴,旋转90°。下面的Local Axis Rotation和这里的设置相同。可以看出,坐标轴也旋转了

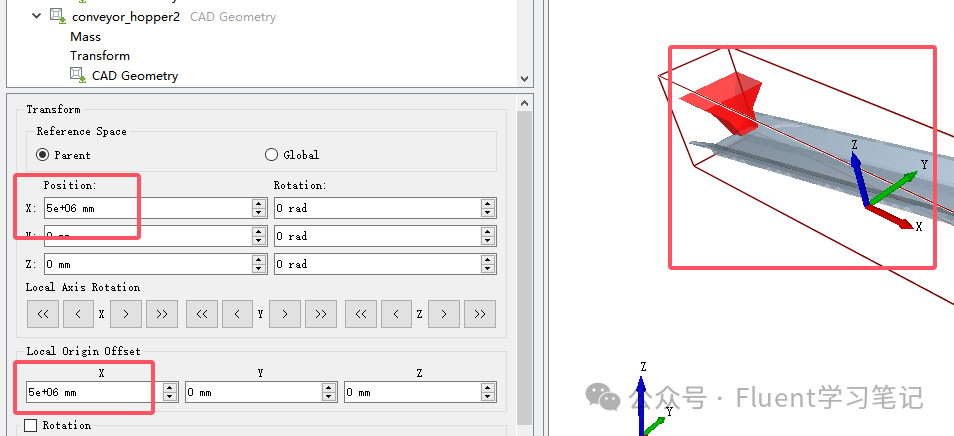

  • Local Origin Offset表示对坐标原点的偏移。如x设置为1000mm,则表示将坐标原点沿x轴移动1000mm。


c.模型的运动情况

Motion:表示这部分模型的运动情况。需要根据实际模型的运动情况来设置。

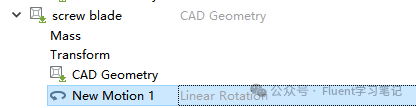

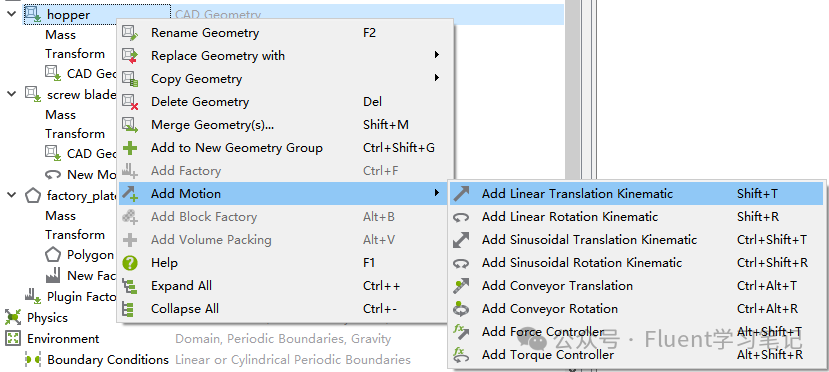

右击几何模型部分,选择Add Motion,选择合适的运动。如选择Add linear rotation Kinematic,表示旋转运动

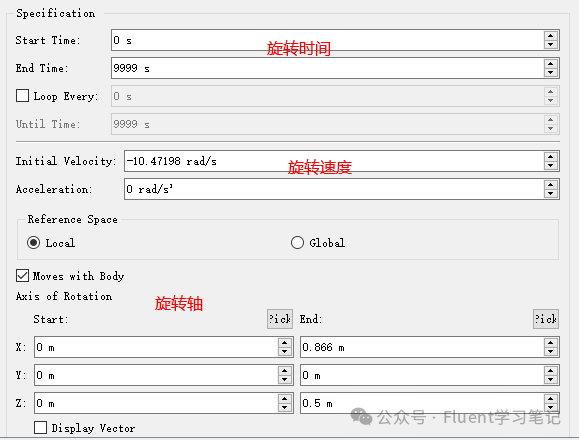

需要设置旋转时间、旋转速度和旋转轴



d.设置颗粒工厂

设置颗粒工厂,用来添加颗粒


  • 所谓颗粒工厂,就是颗粒从此处进入计算域。颗粒工厂是一个面,既可以是模型自带的面(在模型中画出来颗粒工厂的面);也可以是EDEM软件创建的面。在EDEM中可以创建面。

  • 颗粒工厂的面必须是虚拟的,否则添加不了颗粒工厂

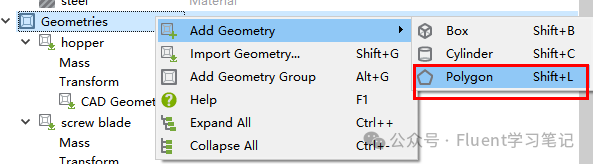

在EDEM软件创建的面用作颗粒工厂。右击Geometries,Add Geometry选择Polygon

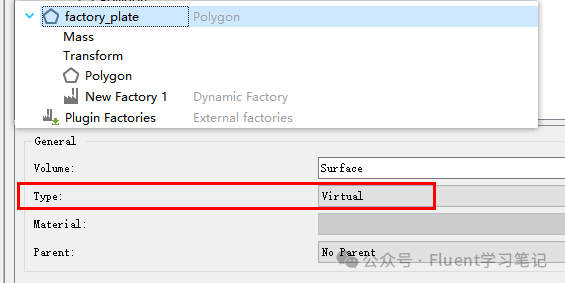

单击刚添加的Polygon,Type选择Virtual,用来添加颗粒。

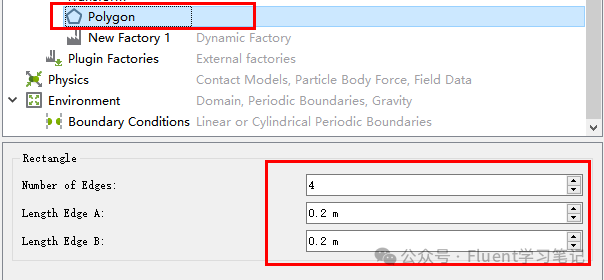

单击Polygon,设置颗粒工厂的尺寸。

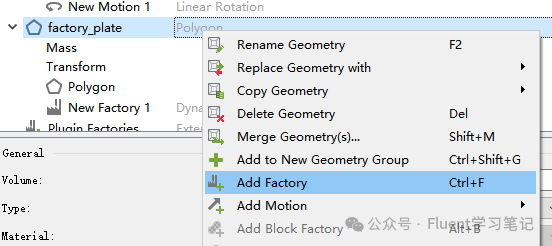

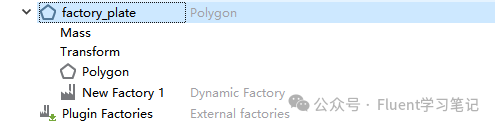

右击刚才添加的Polygon,选择添加颗粒工厂。

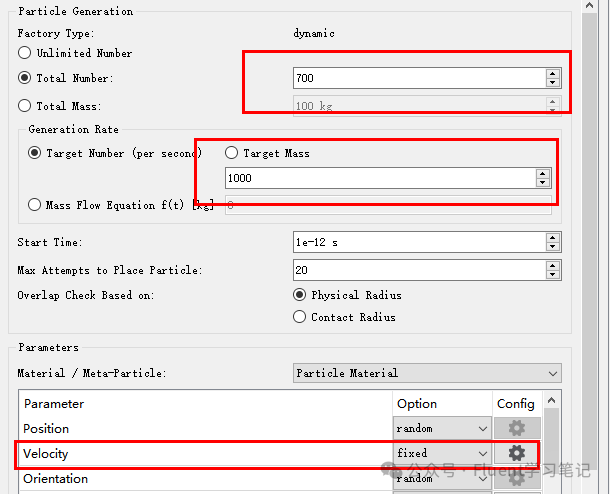

单击添加的颗粒工厂,设置颗粒的数量、质量及速度等


3.5 设置物理计算模型Physics

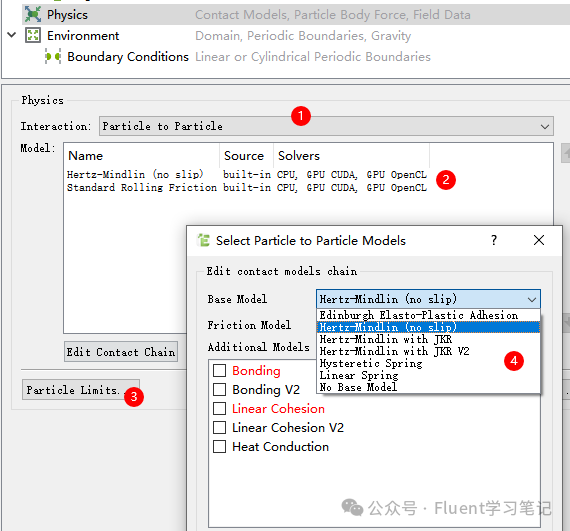

选择接触模型,简单说明各个模型的适用性


颗粒间的相互作用力(如碰撞力、摩擦力、粘附力等)是通过物理模型来描述的。常用的几种接触力学模型分别是Hertz-Mindlin、Hertz-Mindlin with JKR、Linear Cohesion 和 Bond 模型。这里只是简单的介绍几种,实际上还有很多模型。

a.Hertz-Mindlin 模型

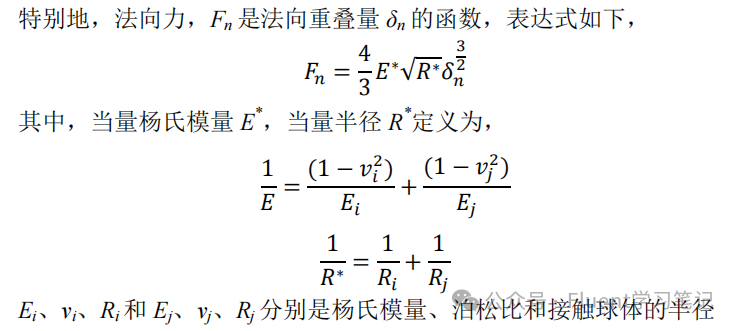

仅考虑 弹性碰撞,适用于刚性颗粒,忽略了颗粒之间的粘附力。非线性的接触力计算,接触力与变形量(压缩量)呈二次关系。

适用场景:适用于刚性颗粒、没有粘附力的情况(如干燥粉体、颗粒流动等)。粒子形状接近球形,且颗粒之间的碰撞主要是弹性碰撞。

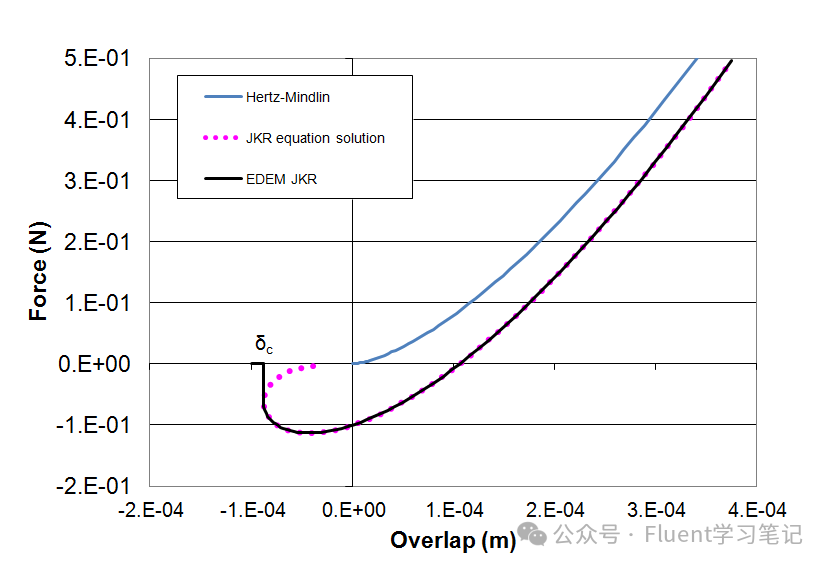

b.Hertz-Mindlin with JKR 模型

继承了 Hertz-Mindlin 模型的弹性碰撞特性。在颗粒接触的瞬间,除了弹性恢复力,还考虑了接触面间的粘附力,该粘附力与接触面积的大小成正比。对于颗粒之间的粘附力和粘滞力有更真实的描述,适用于颗粒之间具有表面力学性质(如粘附、表面张力等)的情况。

适用场景:适用于颗粒之间有粘附或表面力学效应(如粉末颗粒、湿颗粒等)。适用于颗粒间有较强粘附力的情形,常见于微米级颗粒或颗粒表面湿润的情况。


c.Linear Cohesion 模型

粘附力是线性的,即粘附力与颗粒之间的接触距离(或重叠量)成线性关系。适用于颗粒之间的粘结力较弱且线性变化的情况。

适用场景:适用于颗粒间的 弱粘结 力,例如某些颗粒表面有粘结物或微小的表面接触力,但不如 JKR 模型那样显著。常见于颗粒间的弱粘附力问题,尤其在颗粒的表面涂层、材料微观结构等方面。

d.Bond 模型

粘结力强,可以模拟颗粒之间的 化学键 或 物理接触,这种接触在颗粒被拉伸或剪切时会逐渐断裂。适用于描述颗粒间通过 可破坏的粘结力(如结晶、粘结物、界面层等)连接的情形

适用场景:适用于颗粒间有强烈的粘结作用(如粘土、湿颗粒、固体颗粒间的化学键合等)。常用于模拟颗粒合成、颗粒破裂、颗粒聚合或破坏等过程。


3.6 设置外部环境Environment

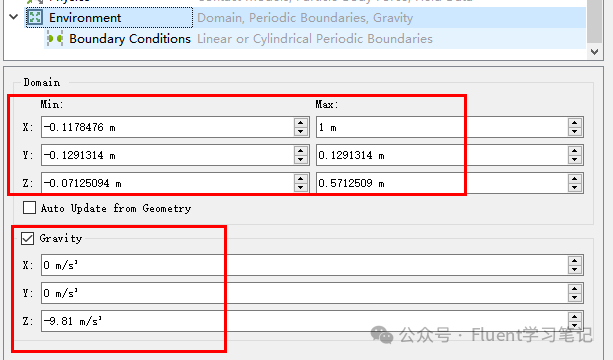

Domain:设置外部环境的区域。勾选Auto Update from Geometry则自动设置外部环境区域。

上面只是介绍了模型参数的设置,对于求解器和后处理都没有介绍。下面给出一个案例的实际后处理结果。案例文件附在文章最后,大家可以获取。

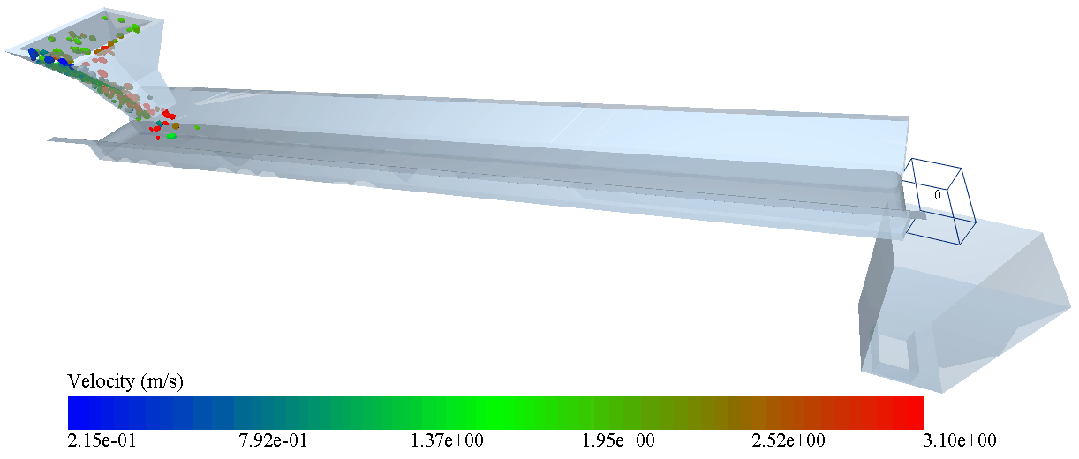

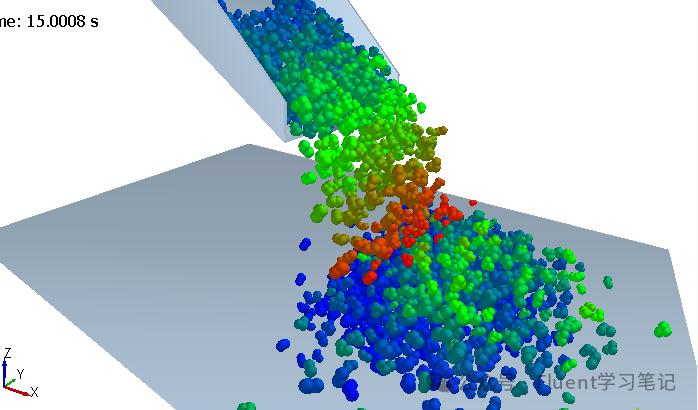

传输带运输颗粒的过程,还是很好看的

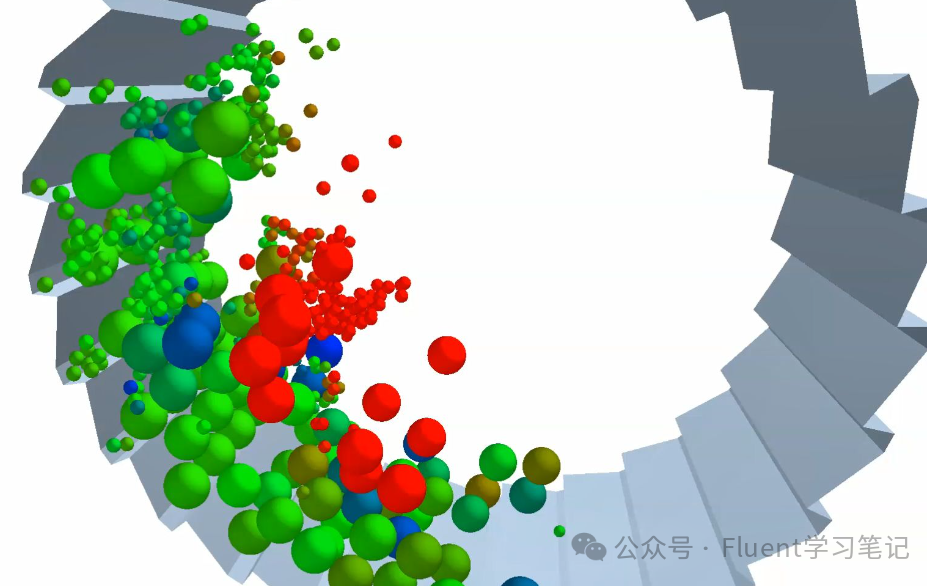

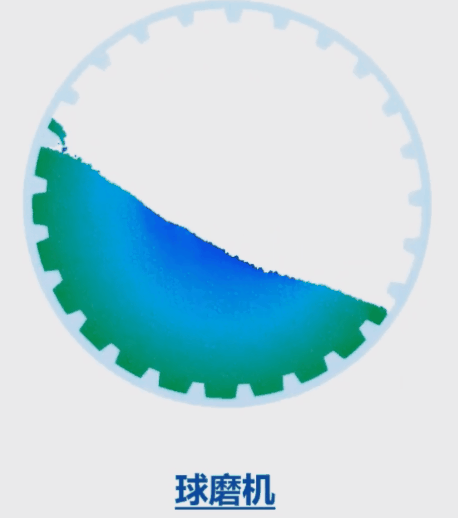

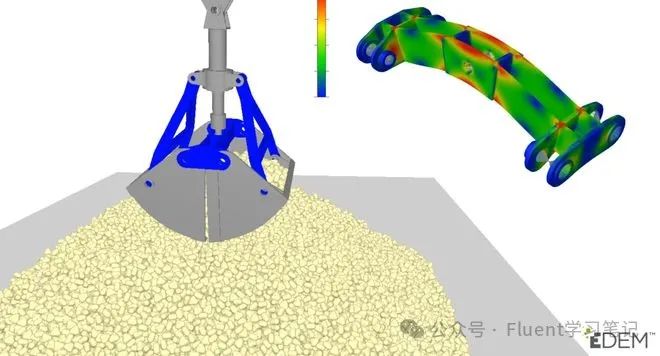

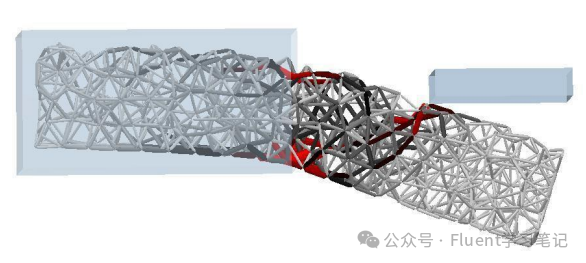

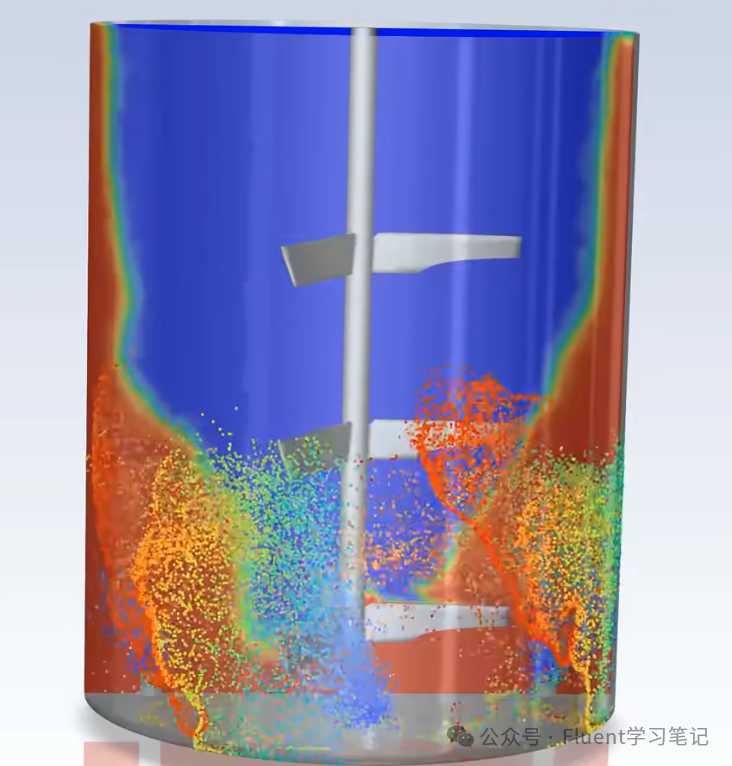

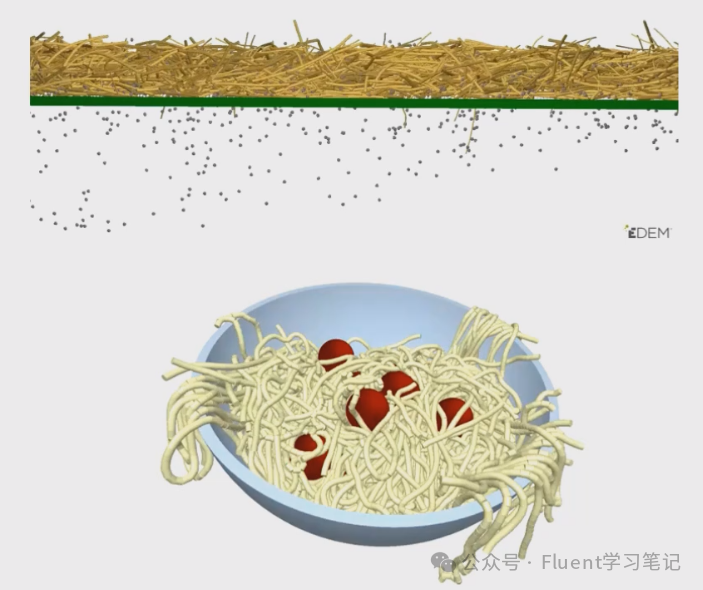

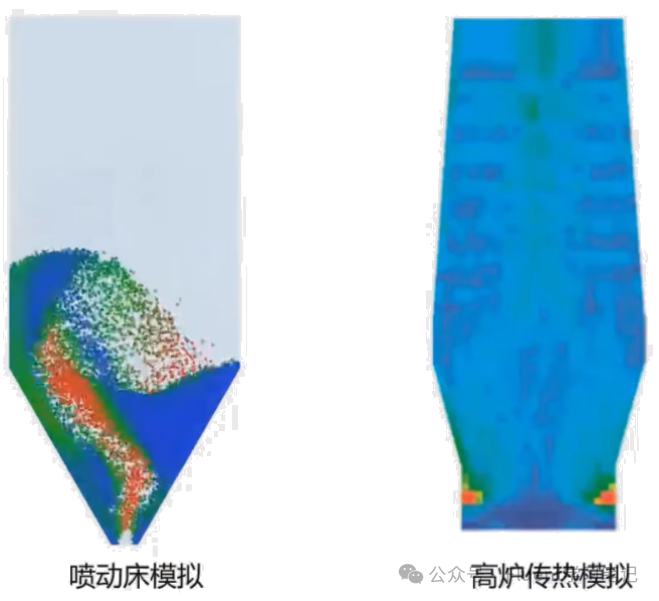

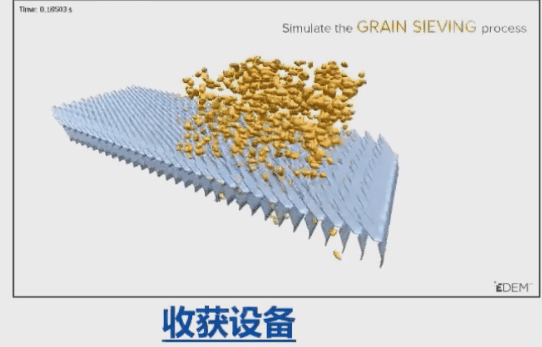

最后再给大家看两个EDEM经典的案例后处理结果
