画太极鱼图

目录

1.实验原理

2.主要代码

3.运行结果

---

本文仅供学习交流，严禁用于商业用途，如本文涉及侵权请及时联系本人将及时删除

1.实验原理

CDC::Pie

BOOL Pie(int x1 ,int y1 ,int x2,int y2,int x3 ,int y3 ,int x4 ,int y4);
BOOL Pie(LPRECT lpRect,POINT ptStart ,POINT ptEnd);
返回值：如果成功，则返回非零值，否则为0。

参数：
x1 指定外接矩形左上角的X逻辑坐标。
y1 指定外接矩形左上角的Y逻辑坐标。
x2 指定外接矩形右下角的X逻辑坐标。
y2 指定外接矩形右下角的Y逻辑坐标。
x3 指定弧起点的X逻辑坐标。
y3 指定弧起点的Y逻辑坐标。
x4 指定弧终点的X逻辑坐标。
y4 指定弧终点的Y逻辑坐标。
lpRect 指定外接矩形，可以为该参数传递RECT结构或CRect对象。
ptStart 指定弧起点，可以为该参数传递POINT结构或CPoint对象。
ptEnd 指定弧终点，可以为该参数传递POINT结构或CPoint对象。

说明：
画一个饼图。由一段椭圆弧形成，其中心点和两个端点已经用线段连接。
弧中心是由x1，y1，x2，y2（或lpRect）指定的外接矩形的中心。弧的起点和终点由x3，y3，x4，y4（或ptStart和 ptEnd）指定。
弧由选定笔沿逆时针绘制，另外还有两条从端点到中心点的连线。饼图区域由当前画刷填充。
如果x3等于x4且y3等于y4，则结果为一个椭圆。
它只有一条中心点与点（x3,y3）或点（x4,y4）的连线。
该函数绘制的图形延伸到但不包括右边和底部坐标，即图形高度为y2-y1，宽度为x2-x1，外接矩形的宽度和高度都必须大于2单位且小于32,767单位。

2.主要代码

void C太极图View::OnDraw(CDC* pDC)
{
	C太极图Doc* pDoc = GetDocument();
	ASSERT_VALID(pDoc);
	if (!pDoc)
		return;

	// TODO:  在此处为本机数据添加绘制代码
	CRect rect;
	GetClientRect(&rect); //lpRect 指向一个RECT结构或一个CRect对象，用于接收客户区坐标。left和top成员将被设为0。right和bottom成员将包含了窗口的宽度和高度。
	pDC->SetMapMode(MM_ANISOTROPIC);//映射模式定义了将逻辑单位转换为设备单位的单位量，并定义了X和Y的方向
	pDC->SetWindowExt(rect.Width(), rect.Height());//说明了GDI如何将逻辑坐标转换为设备坐标
	pDC->SetViewportExt(rect.Width(), -rect.Height());
	pDC->SetViewportOrg(rect.Width() / 2, rect.Height() / 2);//设置设备上下文的视图端口初始位置。
	rect.OffsetRect(-rect.Width() / 2, -rect.Height() / 2);


	CPen whitePen(PS_SOLID, 1, RGB(255, 255, 0));//此处为了将太极图白色部分便于与底图背景区分，白色画笔 白色画刷 用黄颜色替代

	CBrush blackBrush(RGB(0, 0, 0));//黑画刷
	CPen blackPen(PS_SOLID, 1, RGB(0, 0, 0));
	CPen* pOldPen = pDC->SelectObject(&blackPen);//用于保存旧画笔
	CBrush* pOldBrush = pDC->SelectObject(&blackBrush);//用于保存旧画刷
	pDC->Pie(-200, 200, 200, -200, 0, -200, 0, 200);//用于画右半圆
	CBrush whiteBrush(RGB(255, 255, 0));//白画刷
	pDC->SelectObject(&whiteBrush);
	pDC->SetArcDirection(AD_CLOCKWISE);用于设置扇形的画线方向
	pDC->SelectObject(&whitePen);
	pDC->Pie(-200, 200, 200, -200, 0, -200, 0, 200);//用于画左半圆
	pDC->Pie(-100, 200, 100, 0, 0, 0, 0, 0);//上方画白圆
	pDC->SelectObject(&blackBrush);
	pDC->SelectObject(&blackPen);
	pDC->Pie(-100, 0, 100, -200, 0, 0, 0, 0);//下方画黑圆
	pDC->Pie(-50, 150, 50, 50, 0, 25, 0, 25);//上方画黑圆
	pDC->SelectObject(&whiteBrush);
	pDC->SelectObject(&whitePen);
	pDC->Pie(-50, -50, 50, -150, 0, -25, 0, -25);//下方画白圆

	pDC->SelectObject(pOldPen);
	pDC->SelectObject(pOldBrush);
	/*上方函数为绘制太极图代码*/

}

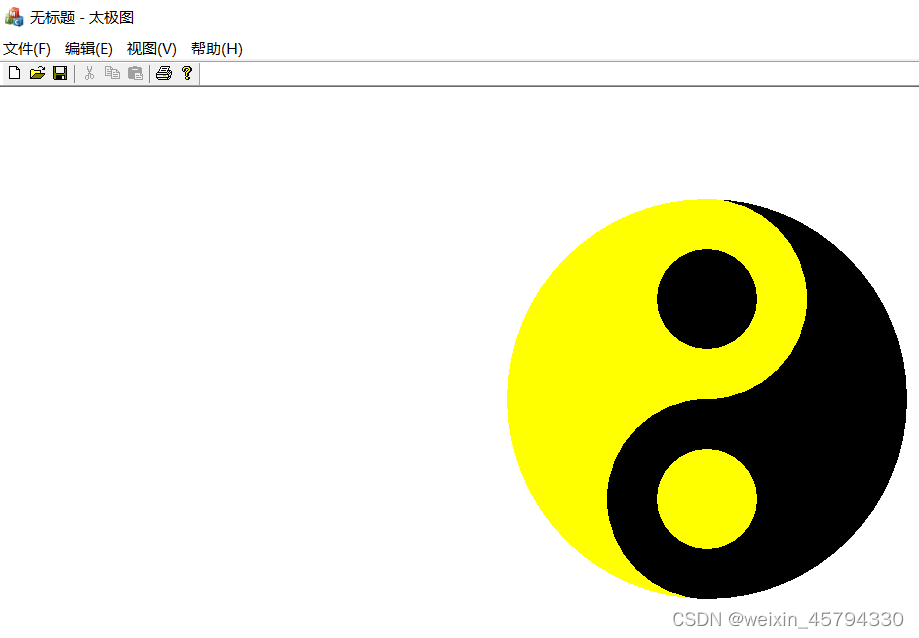

3.运行结果
