CATIA三维建模

CATIA等高线-三维建模

1.读取等高线并生成高程点

     利用DOTA插件将等高线生成高程点

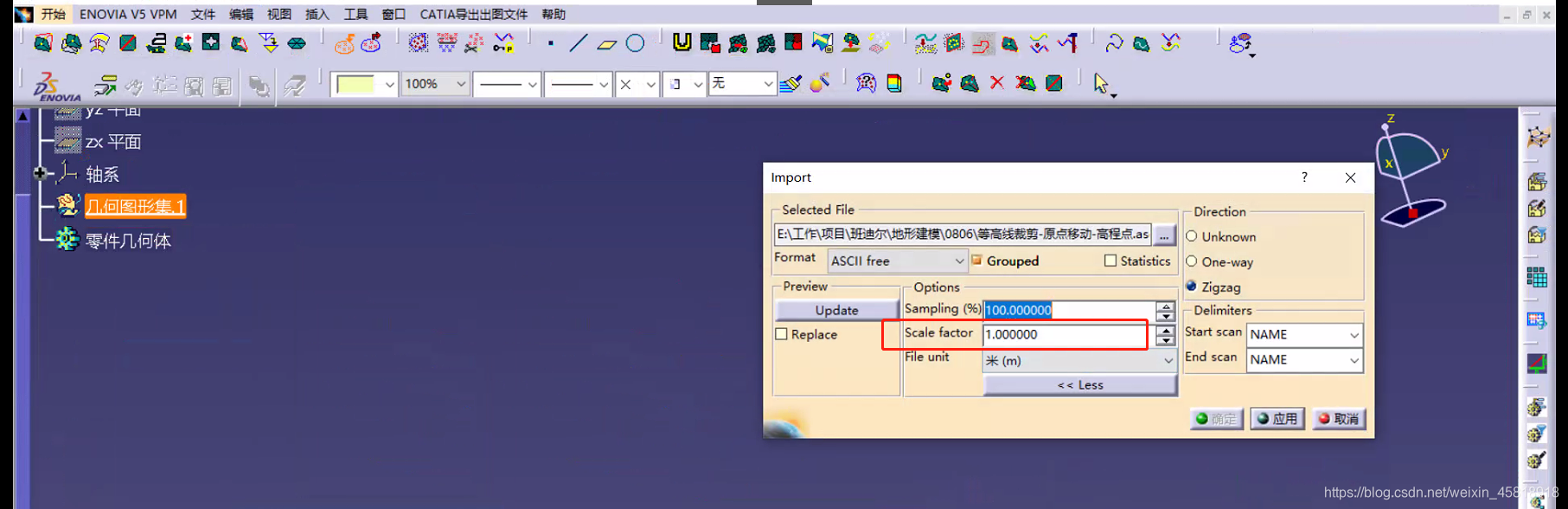

2.插入-import高程点

         (1)打开CATIA-DSE模块

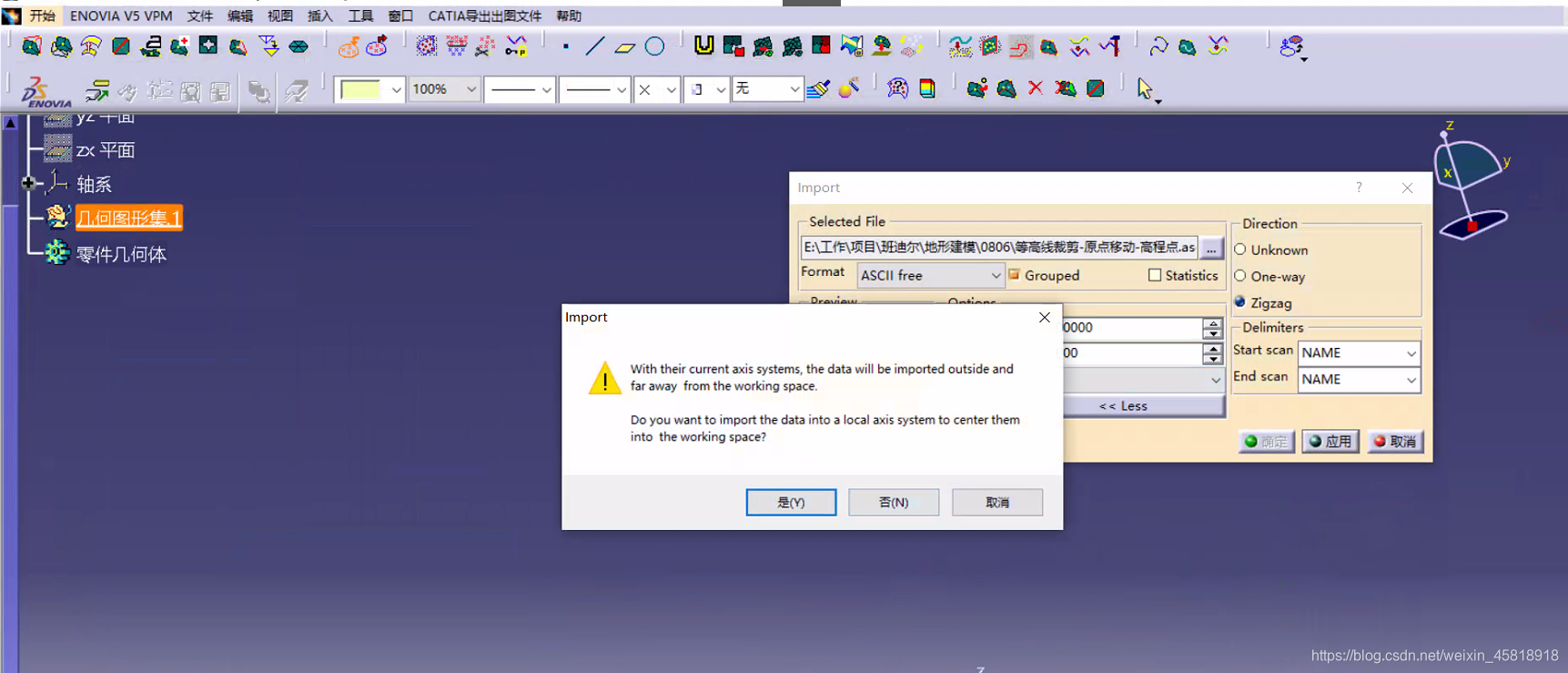

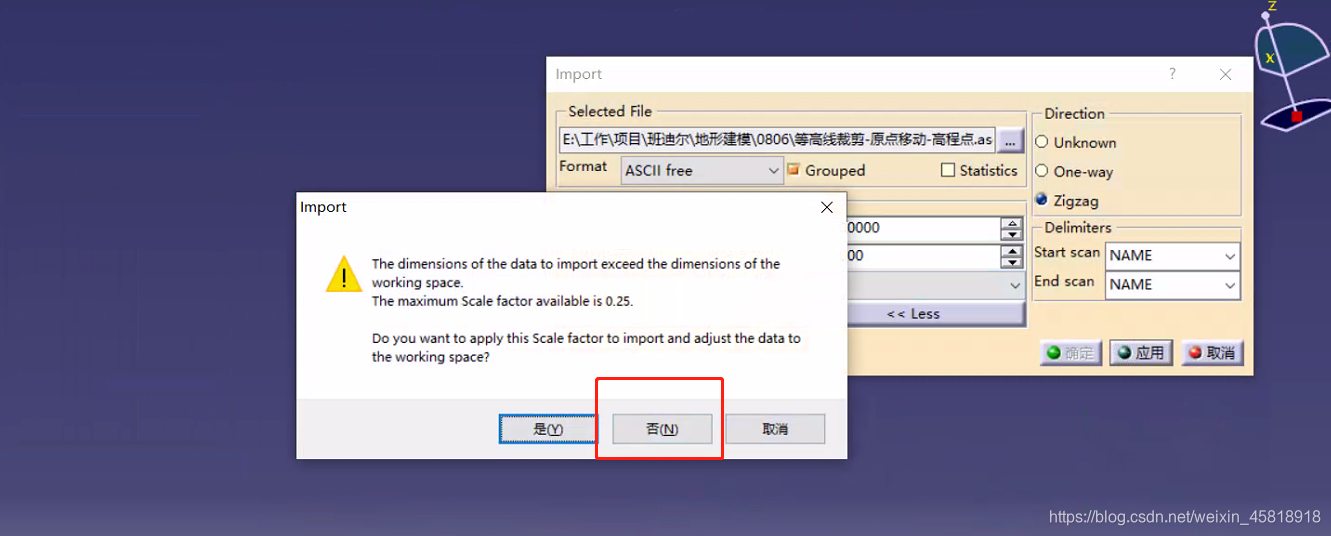

（2）点击否，以为采用绝对坐标，即CAD中的零点即为CATIA中的零点

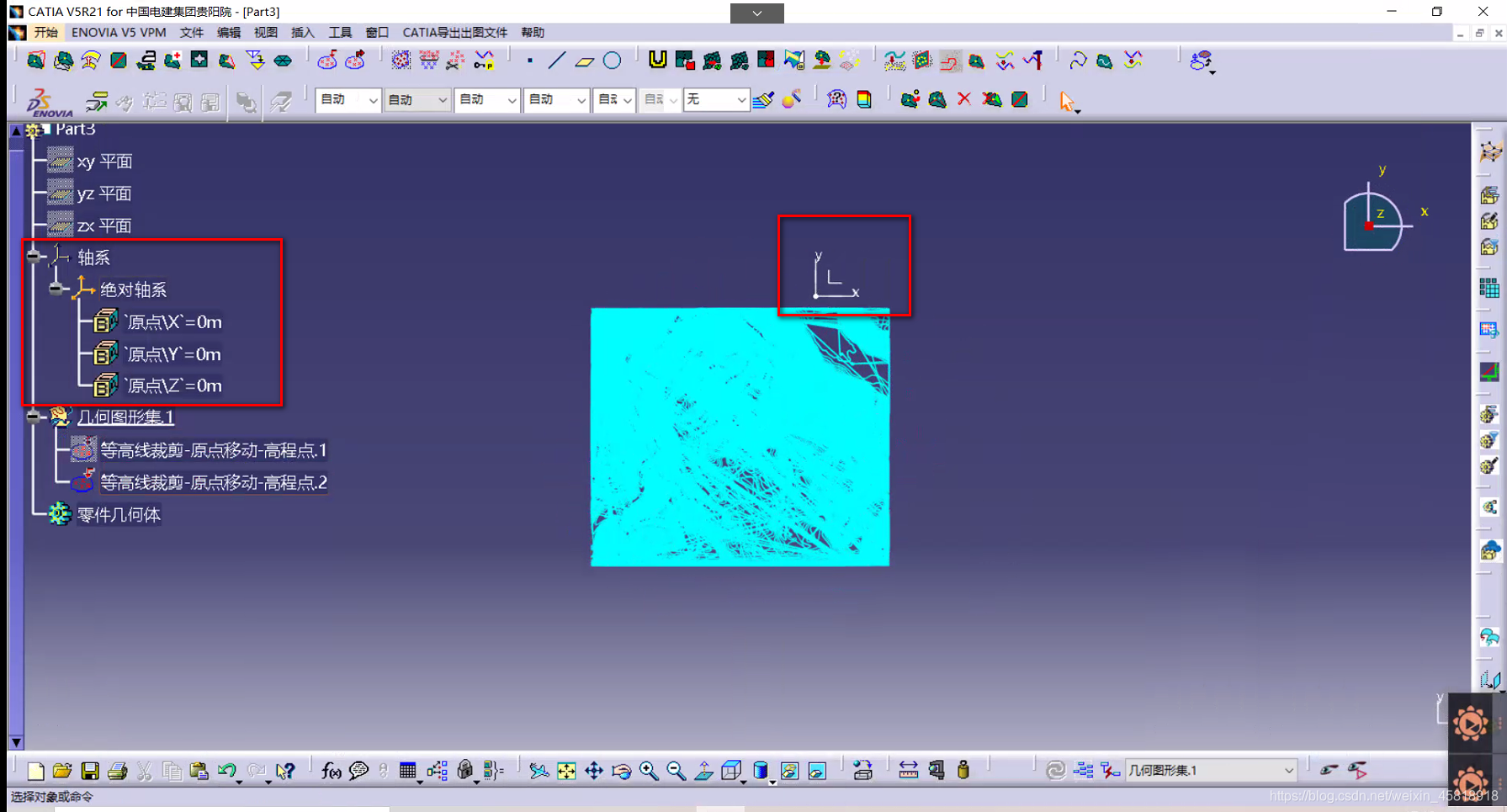

(3) 导入高程点时，一定要关注坐标系是不是在原点位置

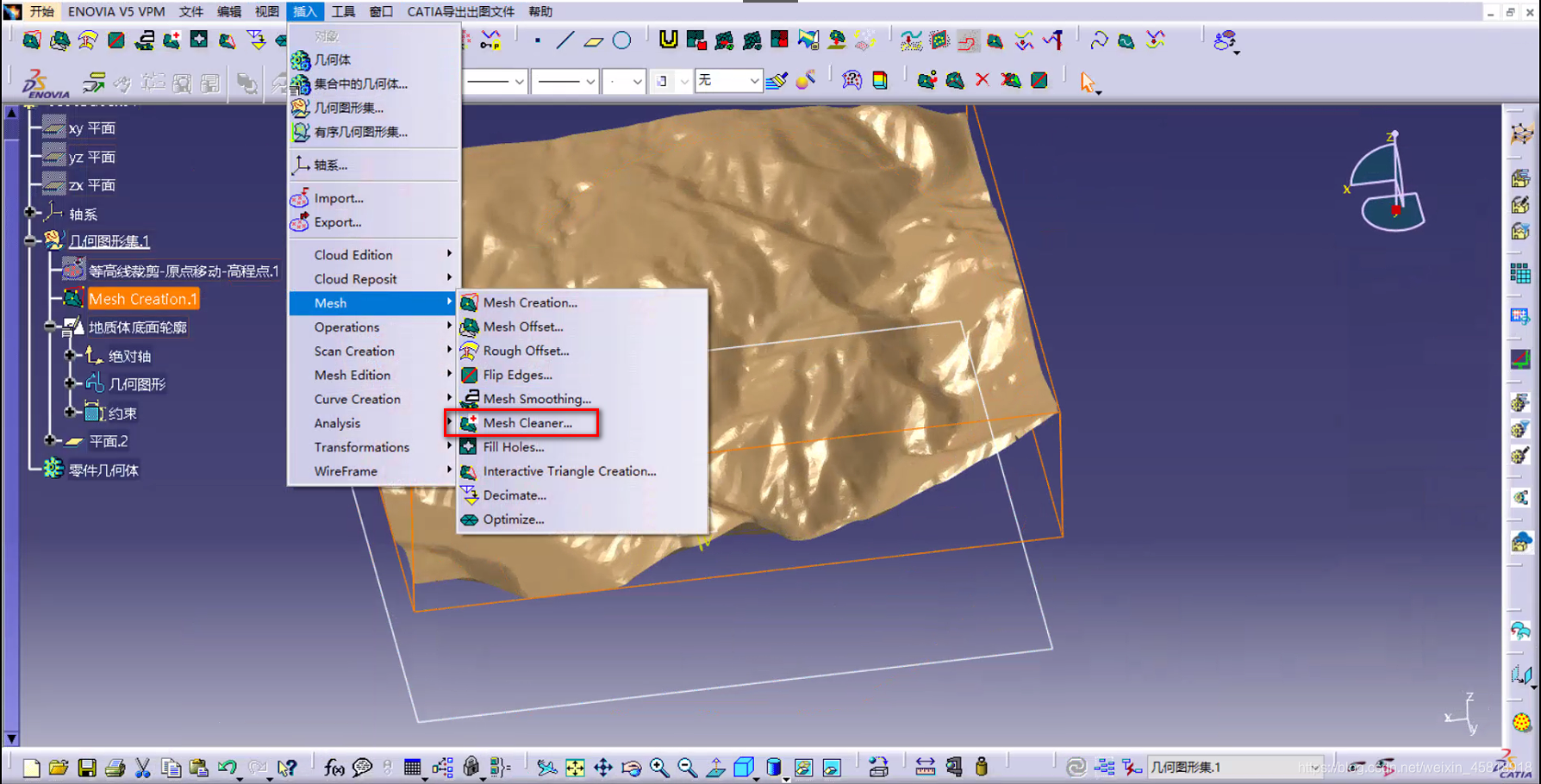

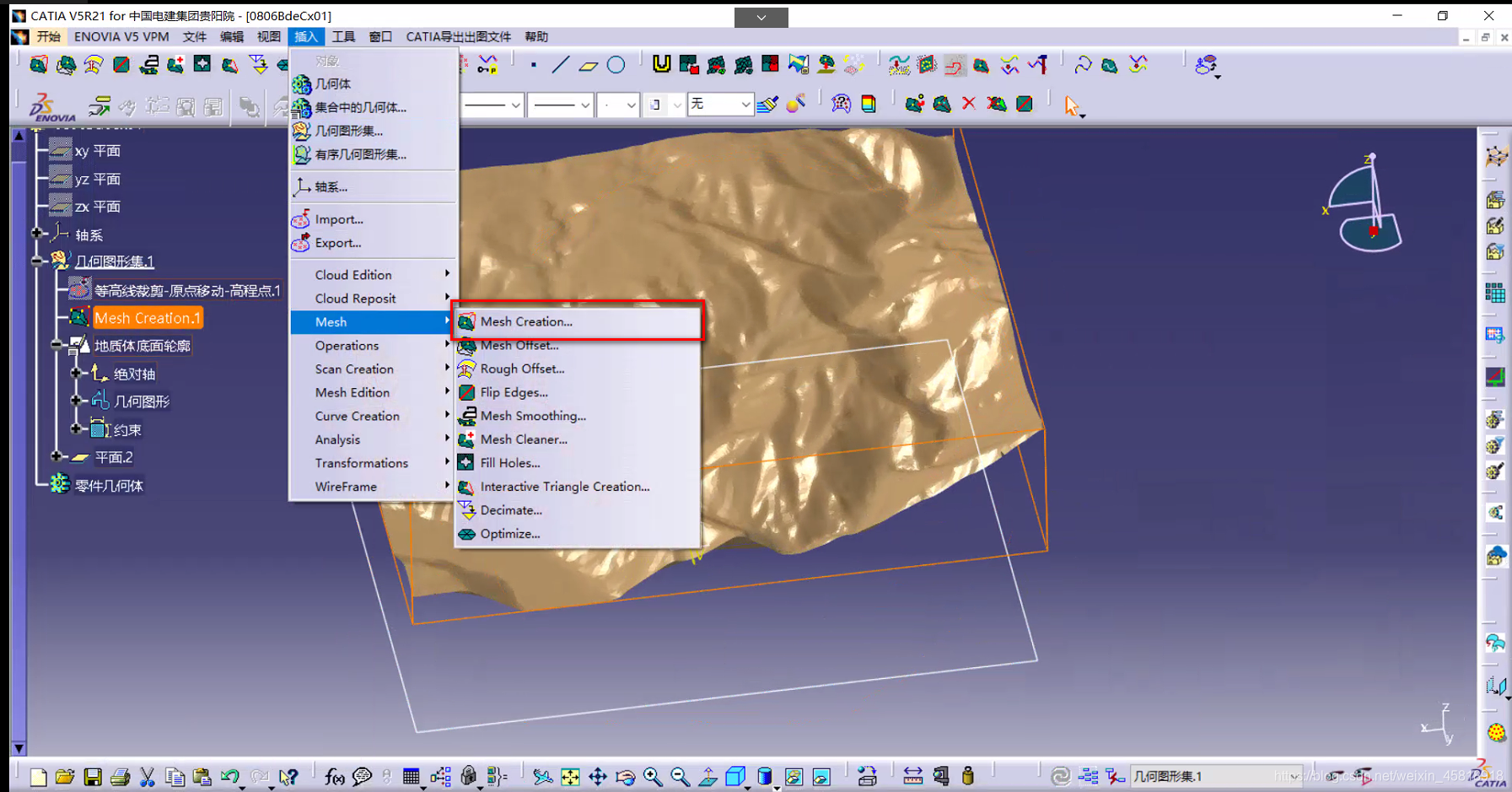

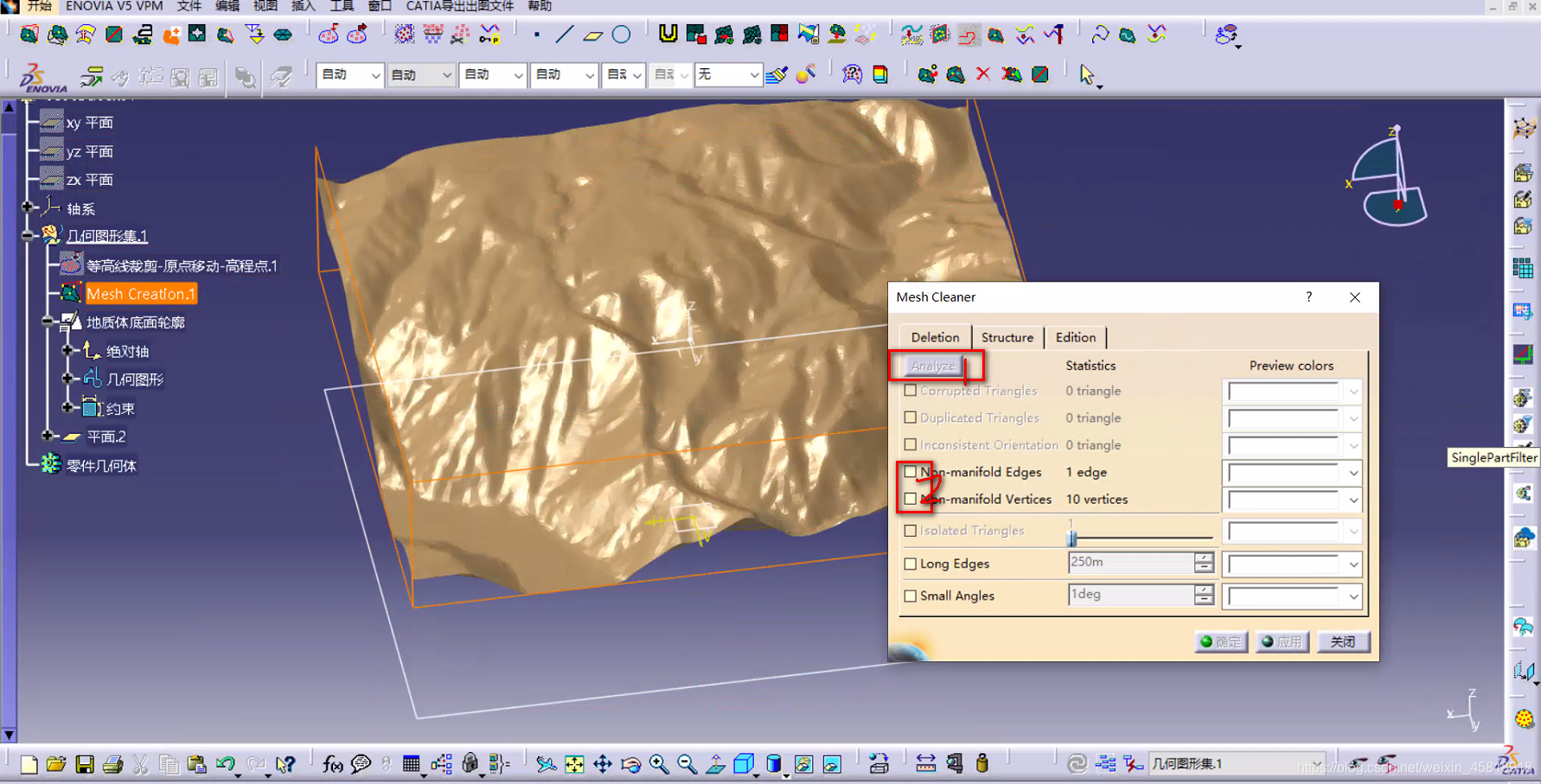

3.在DSE模块，将点云生成mesh面

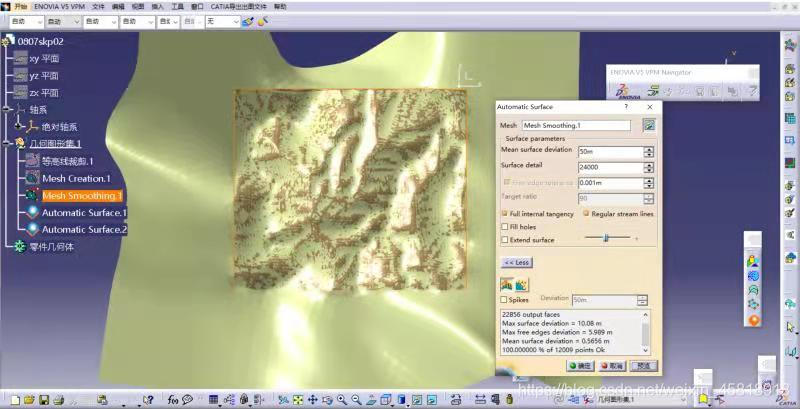

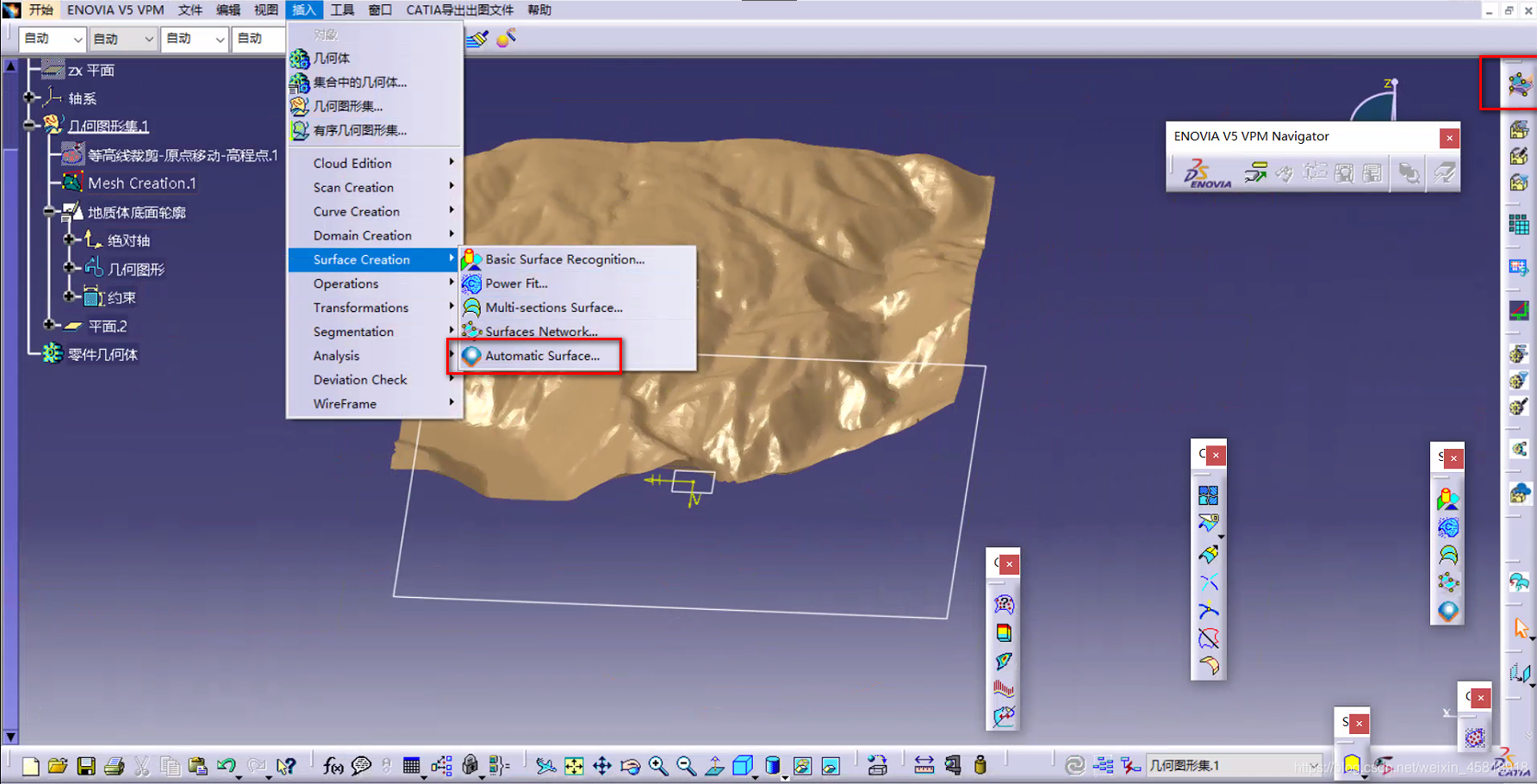

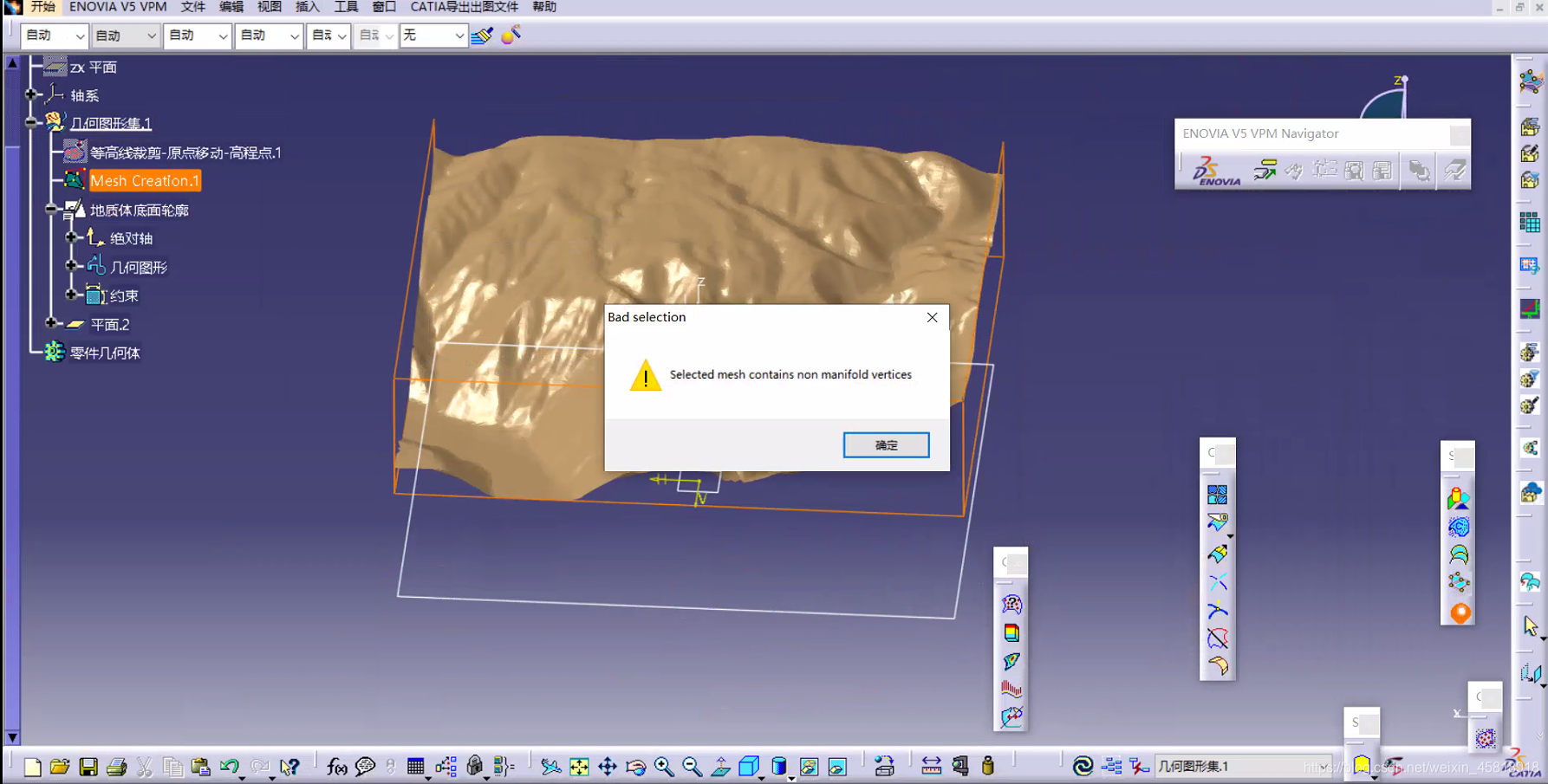

4.将mesh面转换成自由曲面(形状-QSR模块)

主要修改surface detail,让其数量和mesh网格数量大概想等,Mean Surface Deviation可以设置大一些。

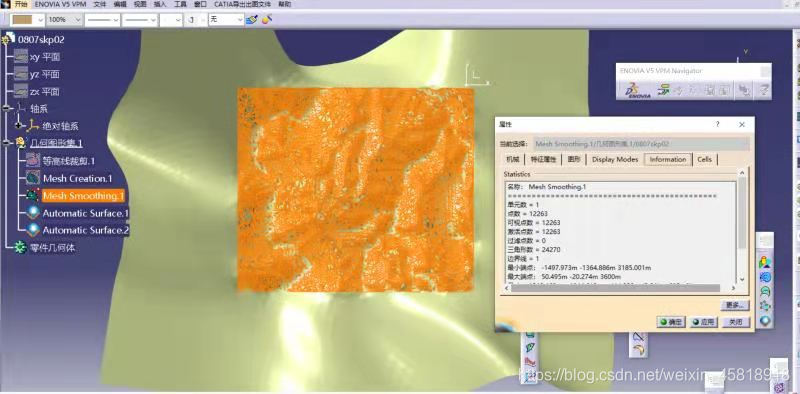

mesh数量在属性中可以查看

5.新建草图，沿着建模区域画一个三维地质体的底面形状

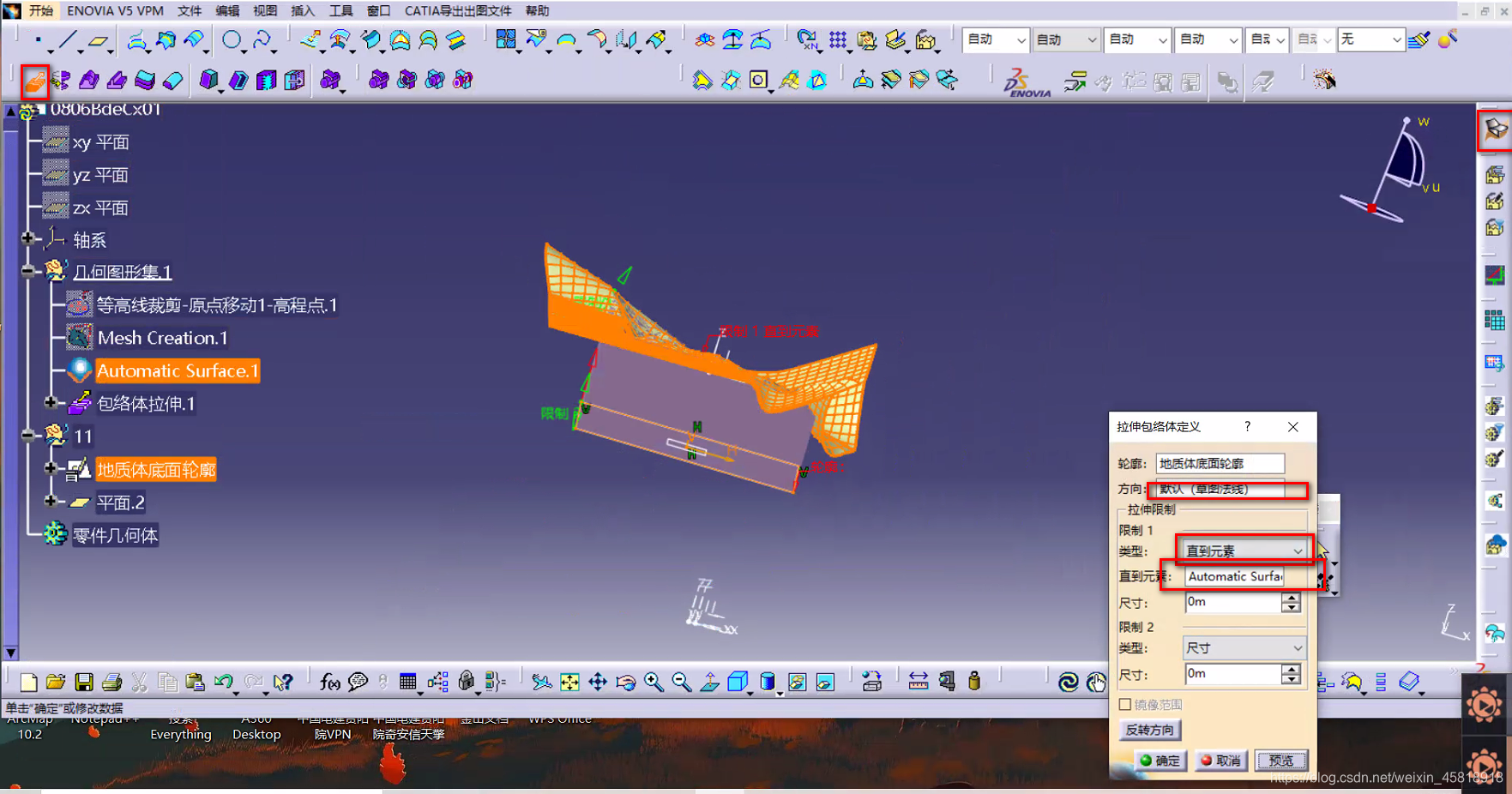

6.生成三维地质体

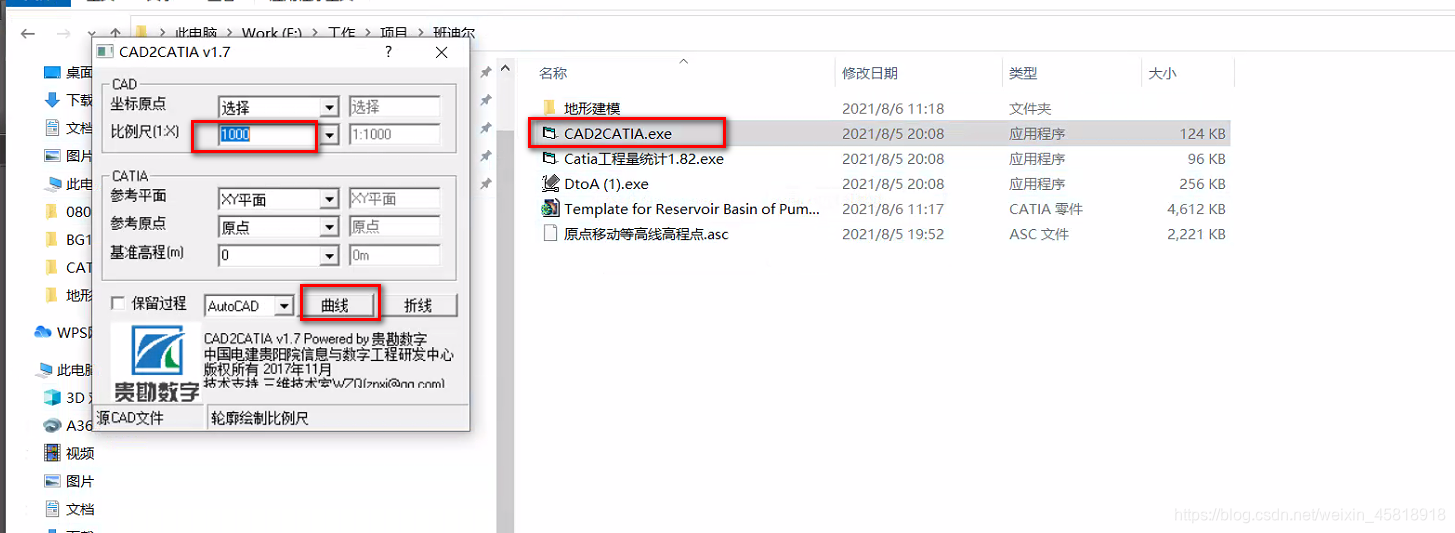

7.从CAD导入库盆边界线到CATIA

    （1）实施后，需要静静等待CATIA新开一个项目，然后从CAD中选择原先点和边界线，并回车![这是的比例是1:1000，应为CAD的单位默认是毫米，注意区分地形图的比例尺是1：1的不同，软件设计的原理

（2）边界线将自动导入CATIA，并生成Myimport文件

8.导入库盆模板

 （1）提前打开库盆模板，然后双击模板项（代表已选择）。

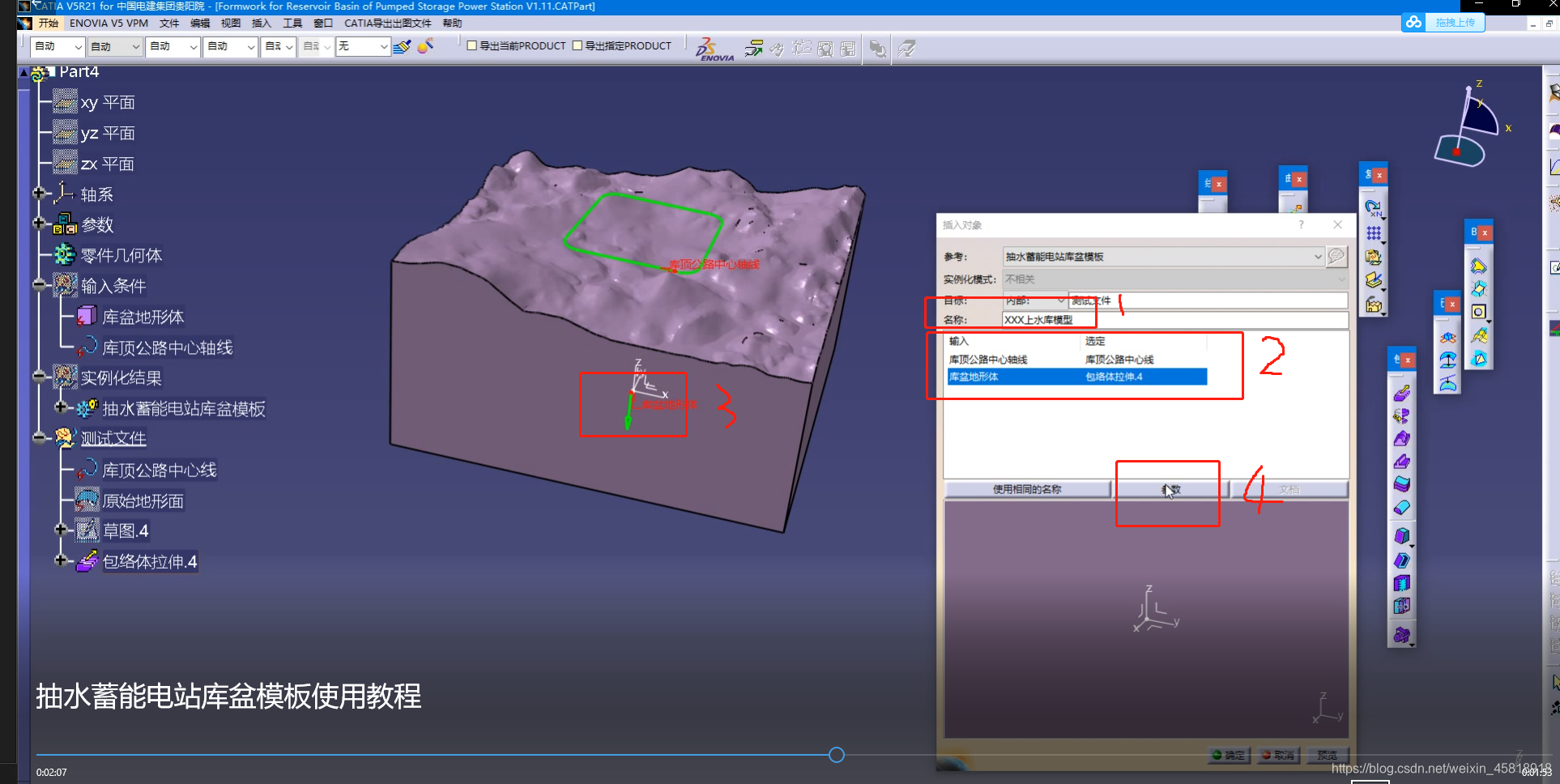

 （2）回到建模文件，选择包络体，然后插入-从选择实例插入

 （3）输入库底轮廓和库盆地形体，注意箭头方向；修改参数
