思图软件下载

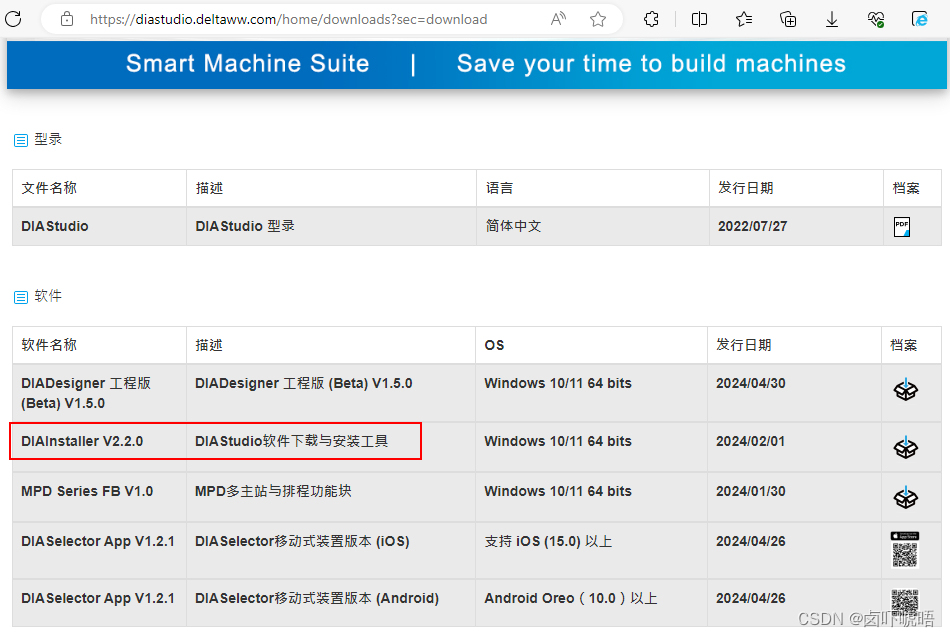

1、登陆台达思图软件网站,选择Download,登陆注册好的账号,下载DIAInstaller,下载后安装(安装目录不要修改);

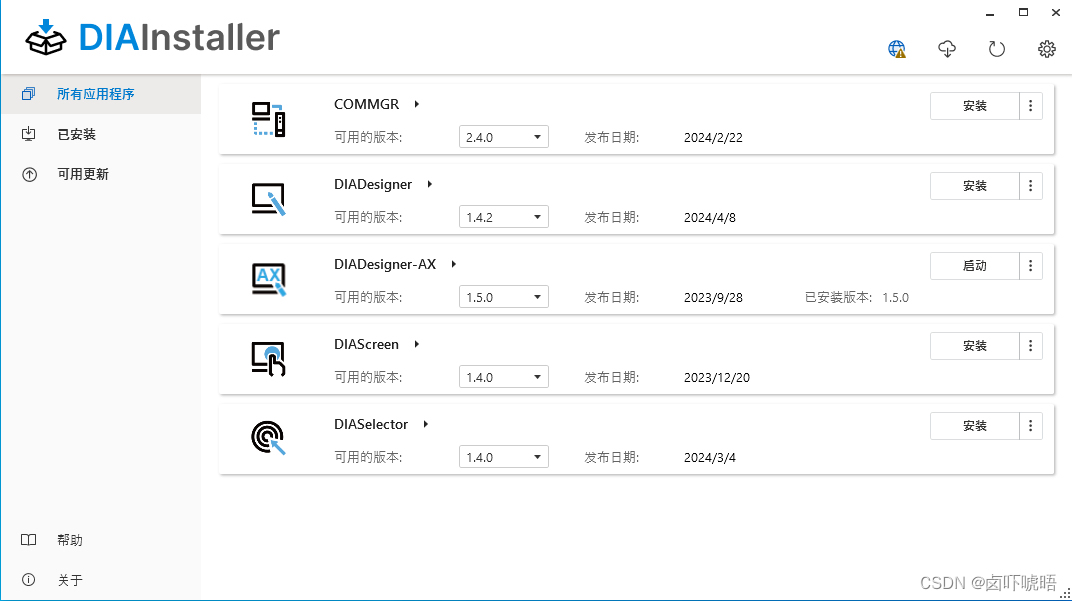

2、安装DIADesigner-AX V1.5.0(选择软件版本后,直接点击右侧安装按钮安装软件);
新建项目

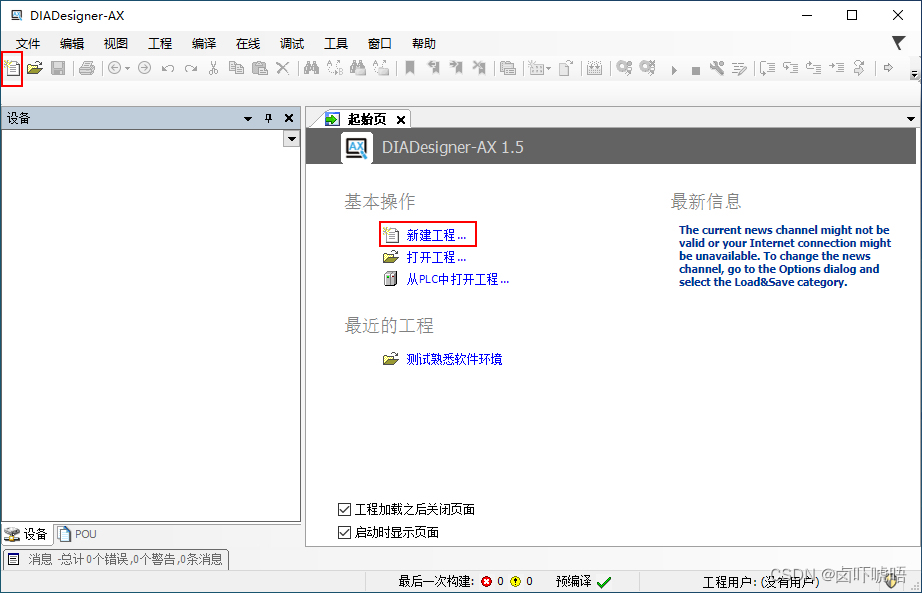

1、打开DIADesigner软件,点击新建工程;
2、选择标准程序,输入项目名称,选择项目程序存放的位置;

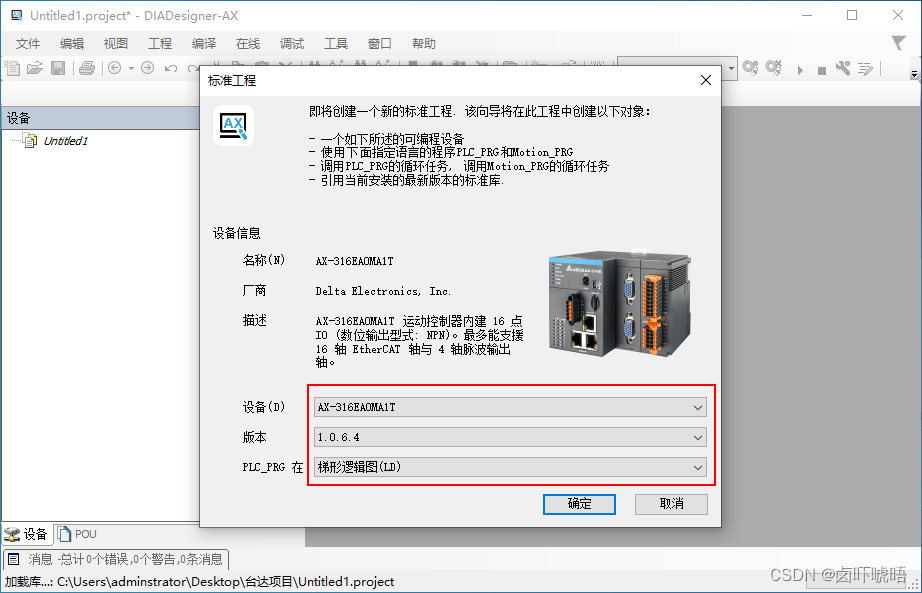

3、选择CPU型号、版本和编程语言;

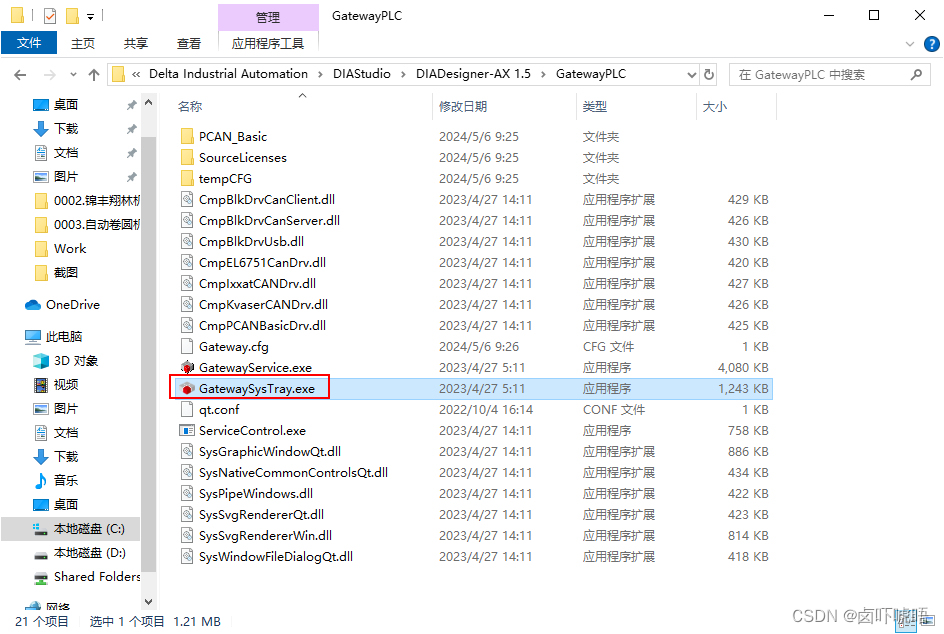

4、运行Gateway网关程序,在C:\Program Files\Delta Industrial Automation\DIAStudio\DIADesigner-AX 1.5\GatewayPLC下,打开GatewaySysTray.exe程序;
网关程序运行后,网关程序状态图标将显示在电脑系统右下角任务栏;

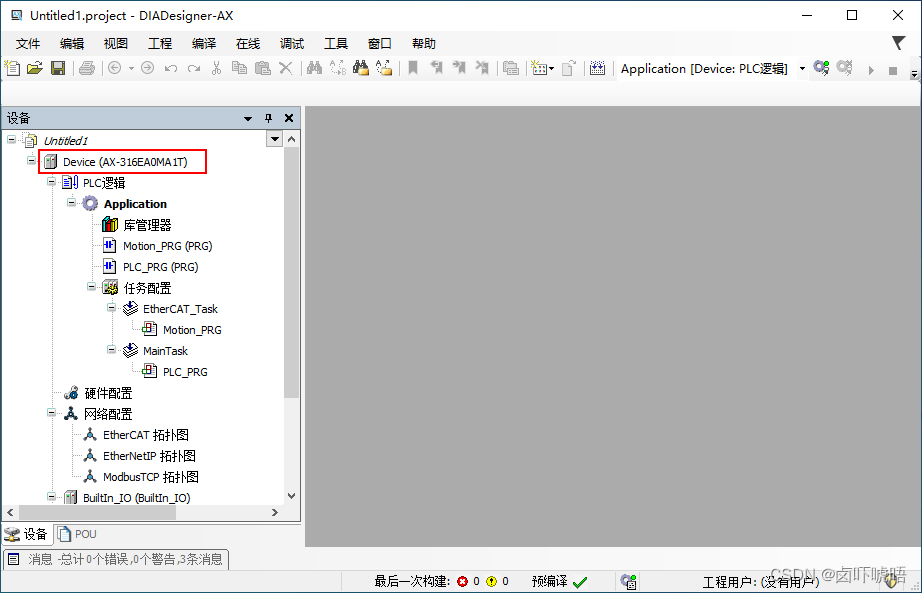

5、双击Device,打开通信设置;

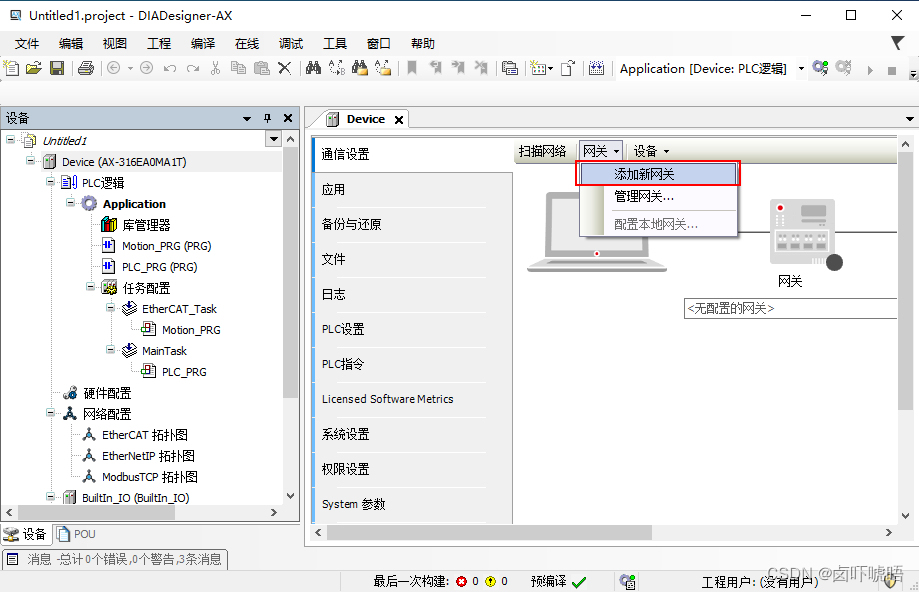

6、在Device通信设置页面网关中添加网关;

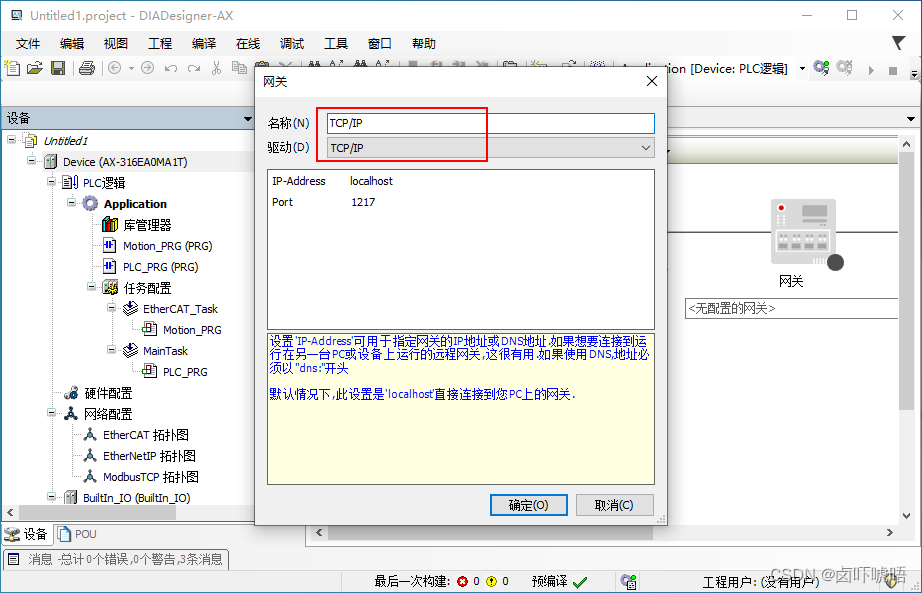

7、打开网关设置,添加网关名称,驱动选择TCP/IP,其他不变;

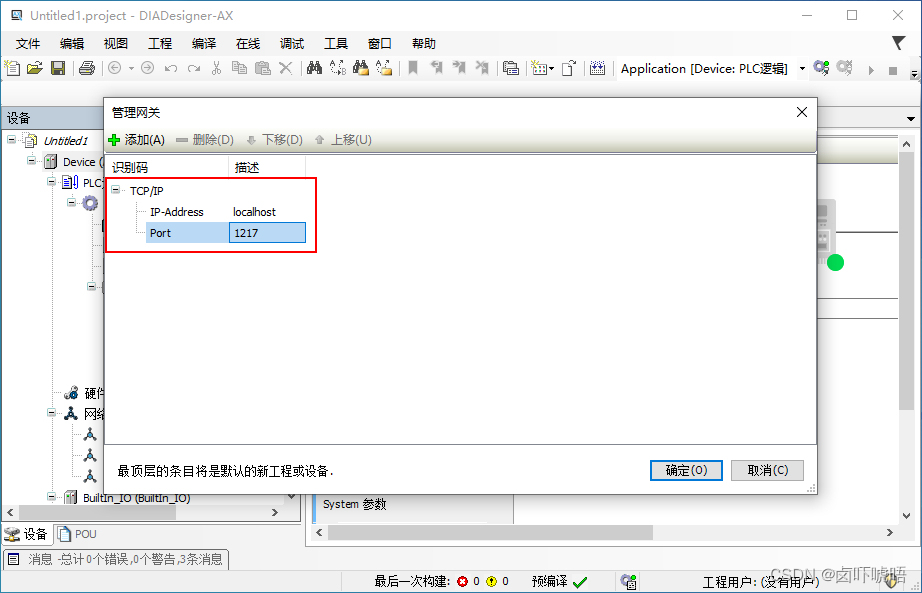

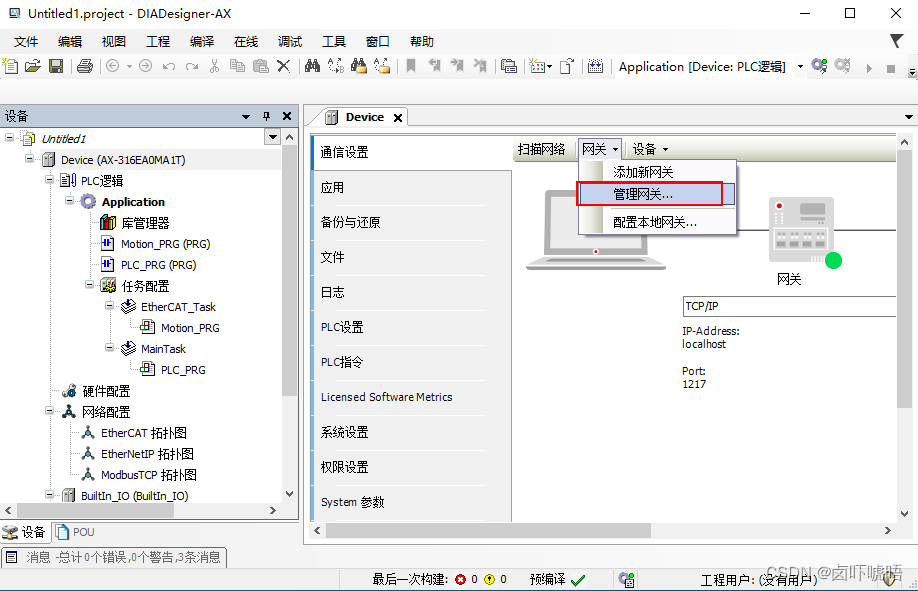

8、添加网关后,在管理网关中确认一下,是否已添加成功;
9、确认网关已成功添加;

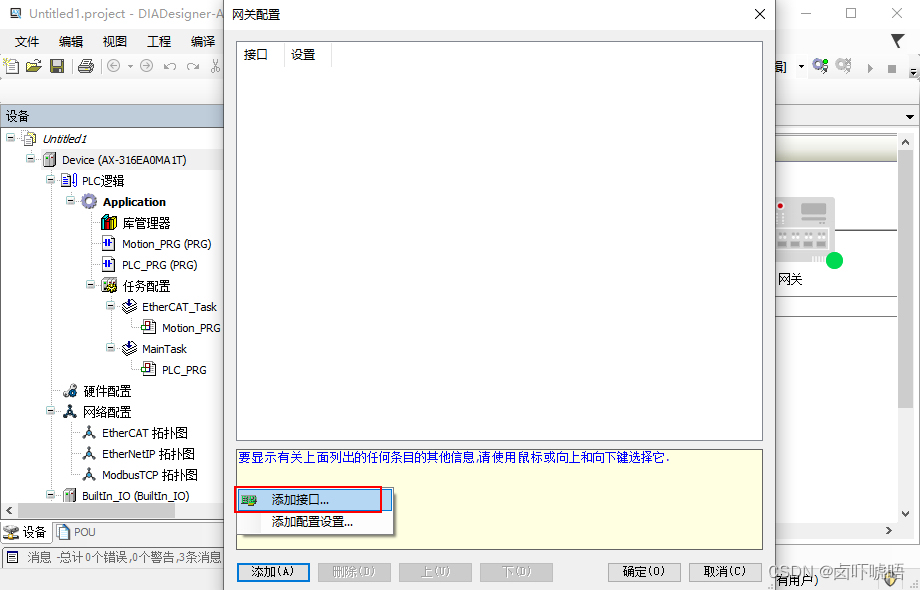

10、选择网关,配置本地网关,添加接口;

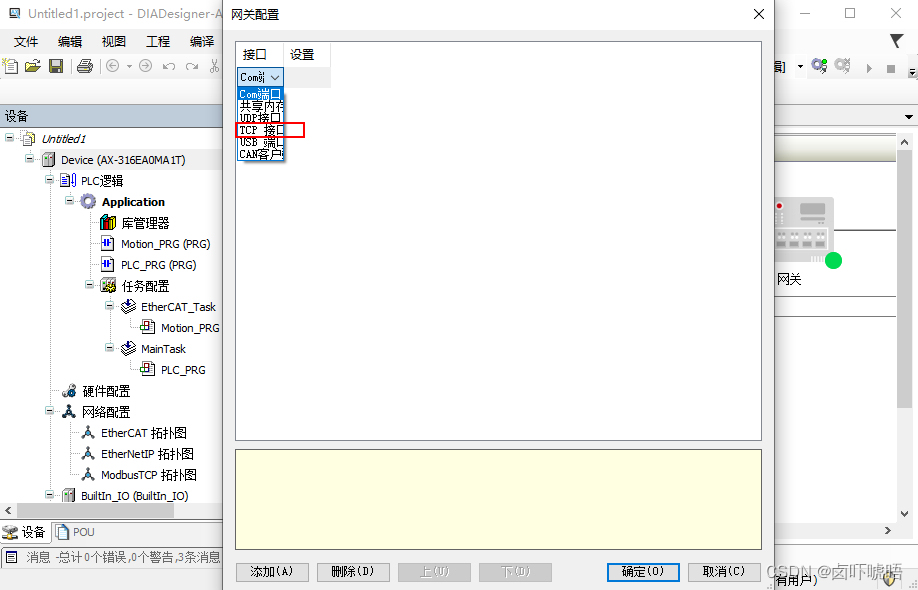

11、添加接口后,选择TCP接口;

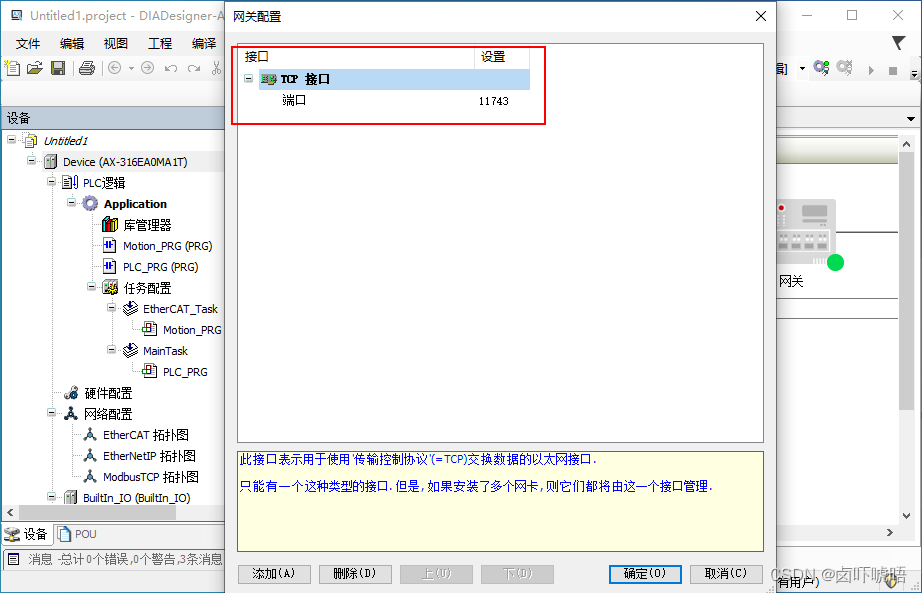

12、接口添加完成后;

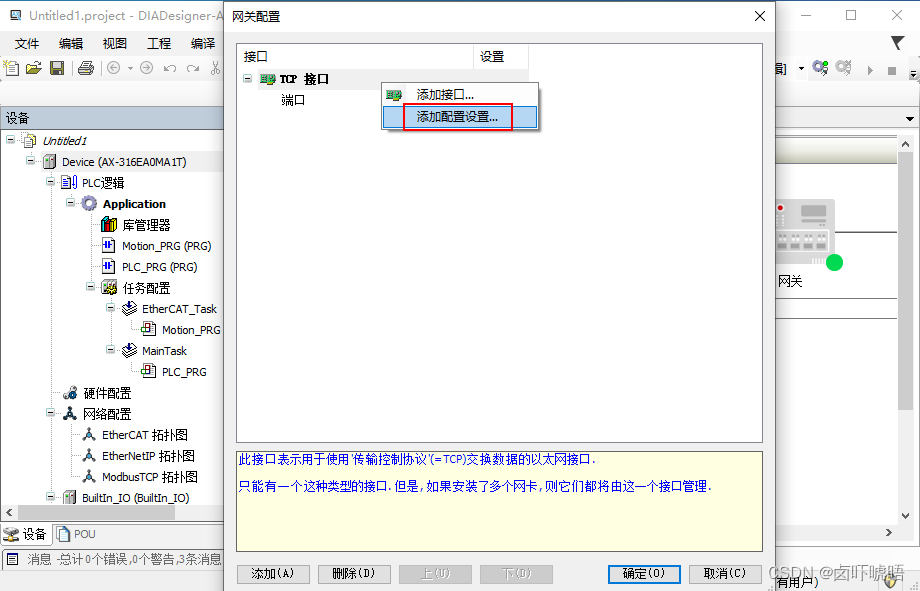

13、在TCP接口上右键添加配置设置;
14、在IP地址中,输入电脑本机IP地址;

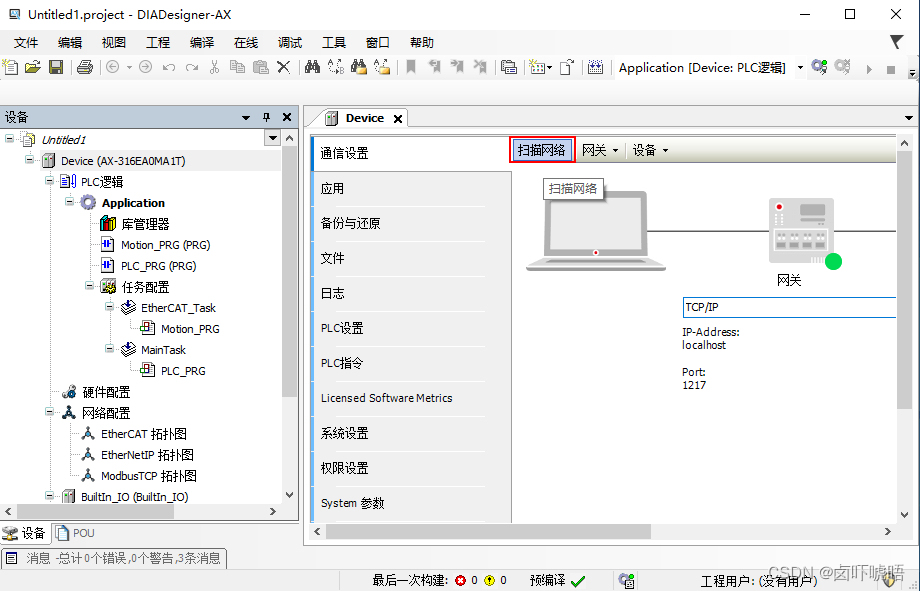

15、点击扫描网络,与PLC进行通信;

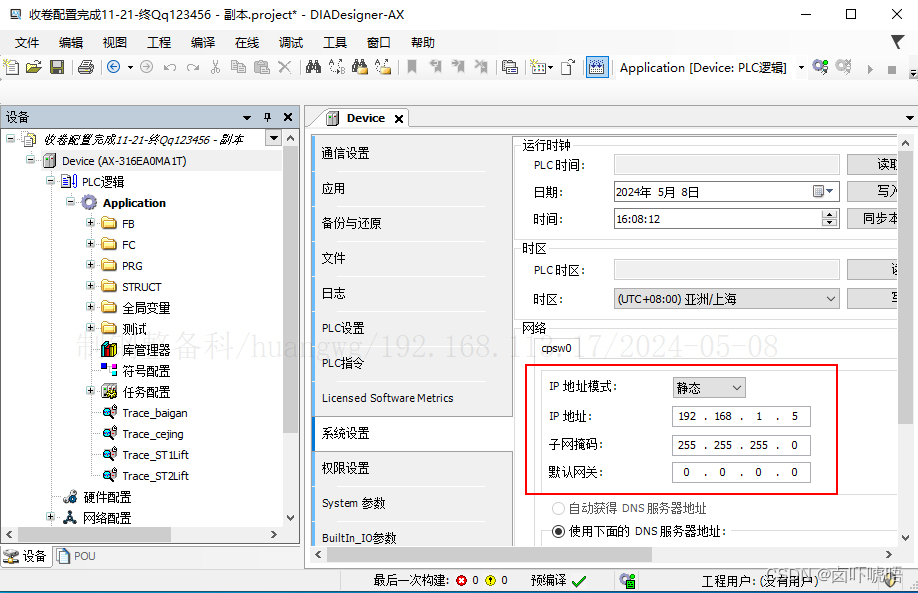

16、配置CPU时间和IP地址;
库文件安装
一般情况下,如果是从别人那里复制过来的项目,有时候打开项目后会出现很多因为缺少库文件而导致的错误和报警,所以这时就需要安装相应的库文件;

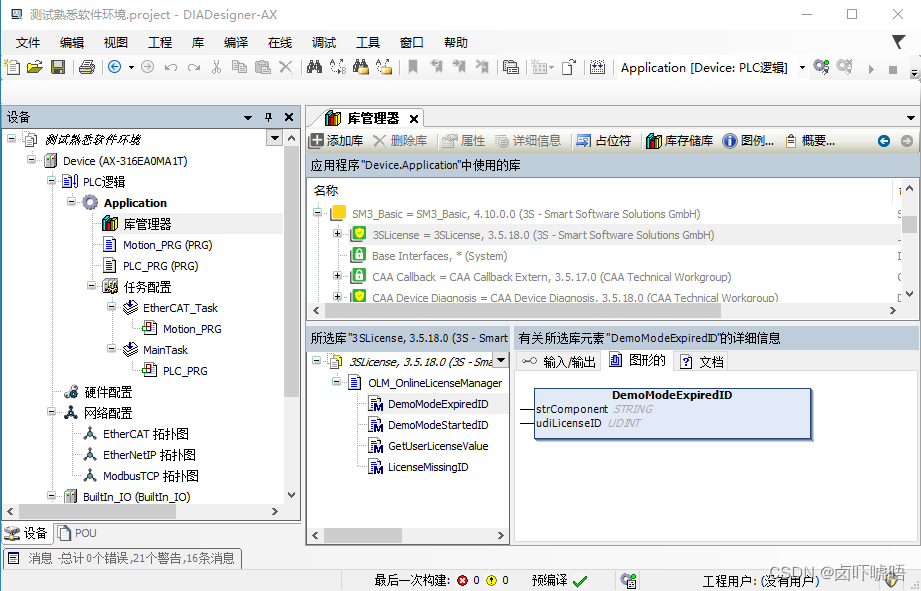

1、打开项目,在设备视图中双击库管理器;

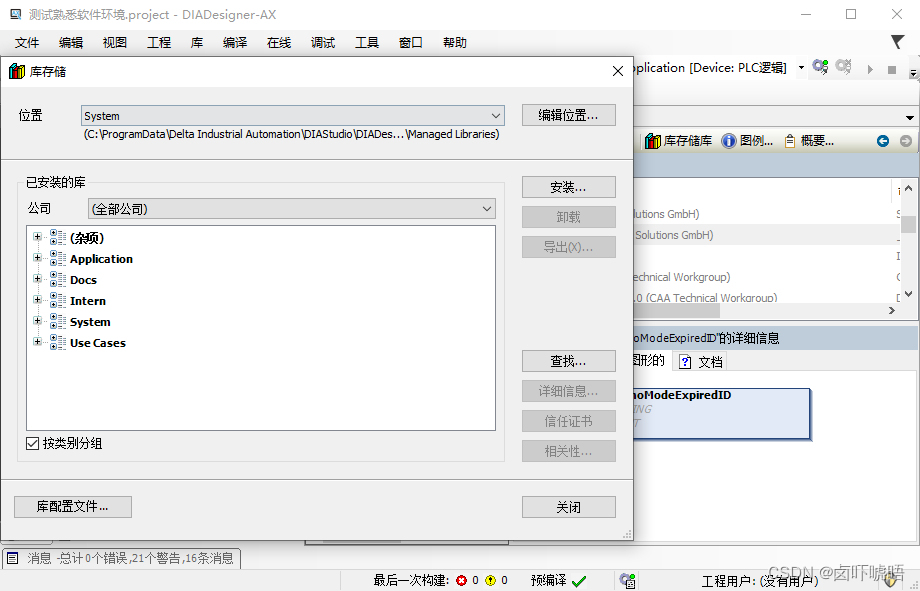

2、在库管理器页面中选择库存储库,弹出库存器,点击安装;

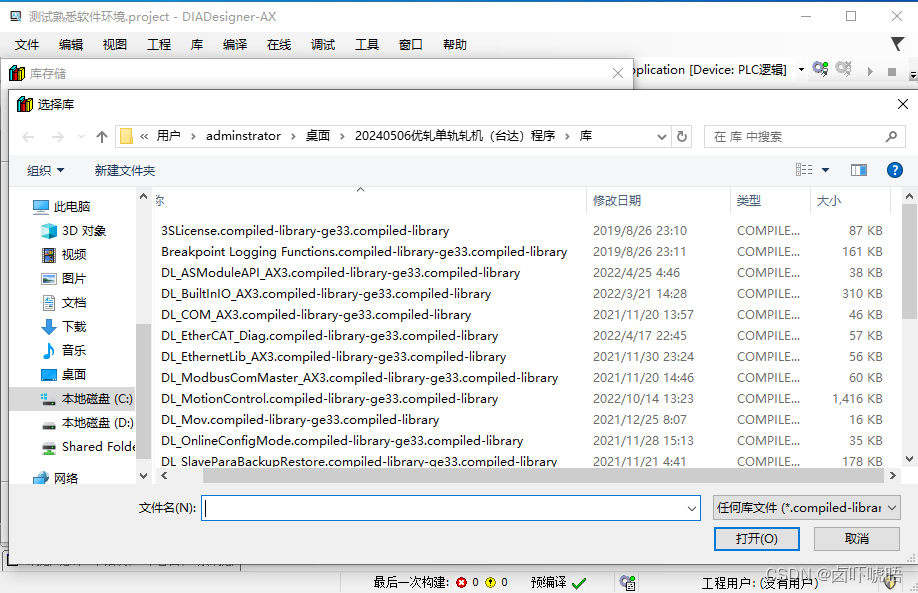

3、选择待安装的库文件,选择后,点击打开,开始安装;
字符串文字报错处理

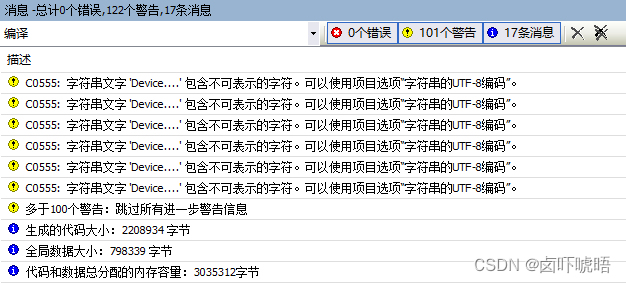

1、报错信息;

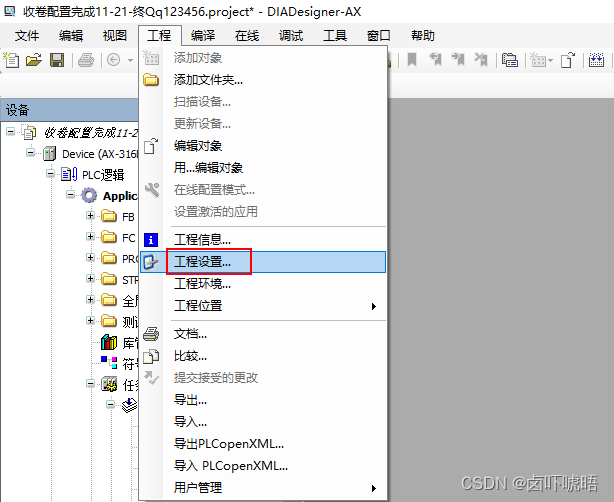

2、打开工程序菜单中的工程设置;
3、在工程设置 - 编译选项中,勾选“UTF8编码”即可解决错误报警;
加密与解密

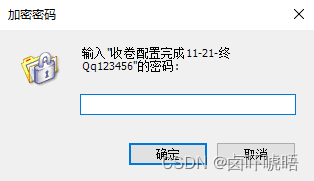

1、打开加密工程时需要输入密码;

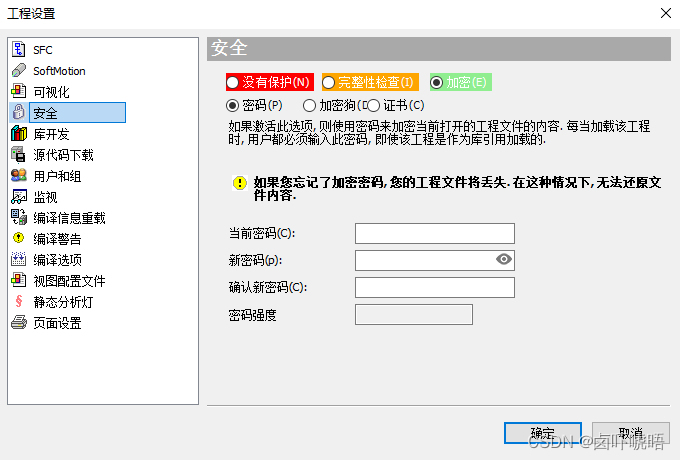

2、打开工程设置 - 安全;
加密:选择加密,输入密码即可;
解密:使用正确的密码打开工程项目,在工程设置 - 安全中,直接选择没有保护,确定,保存;
