海思平台OSD的实现(2)

一、字库字符实现OSD

1、原理讲解

  位图填充支持两种实现方式：其一、用户通过HI_MPI_RGN_SetBitMap 接口将位图数据拷贝至内部显示画布；其二、用户通过 HI_MPI_RGN_GetCanvasInfo 获取内部备份显示画布的地址，直接对该地址数据进行更新，然后调用HI_MPI_RGN_UpdateCanvas 接口将备份显示画布更新为待显示画布，达到实现更新位图数据的目的。

  在上篇文章中我们使用了方式二，并且直接使用bmp图片去显示，在这篇文章中我们将使用方式一，我们将使用海思提供的字模库先生成bmp图片数据再去显示。

  实现的功能效果为：

2、代码框架分析

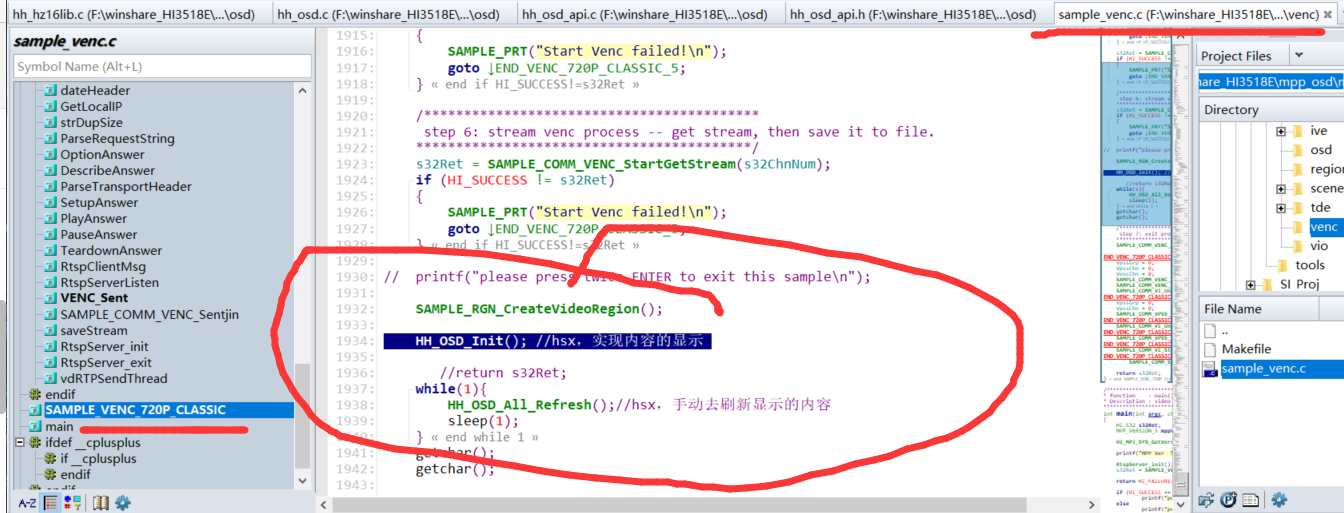

HH_OSD_Init  //进行一些初始化并实现内容的显示
	HH_OSD_SetOsdPosDefault //设置osd的坐标的，使用默认的位置
	HH_OSD_GetOrg  //获取进行显示位置的的坐标
	HH_OSD_GetColor //获取颜色
	HH_OSD_GetTitle  //获取要显示的内容
	HI_Create_Osd  //创建一个显示logo，实例化一个用于显示的logo变量
		HI_OSD_Build  //创建osd结构体，创建位图，直接显示
			HI_OSD_Parse_OsdTitle //解析osd字符，更新字符相关属性
			HI_OSD_Get_BmpSize //根据ip_config配置的视频源的大小，来配置pOsdLogo中记录的OSD的字母的宽高、x,y坐标等
			HI_Create_Osd_Reg //首先申请了OSD的bmp图片的内存buf，然后调用海思的RGN API来初始化overlay
				HI_MPI_RGN_Create //创建osd
				HI_MPI_RGN_AttachToChn //将osd与venc的通道绑定
			HI_OSD_Create_Bitmap根据pOsdLogo记录的OSD要显示的内容，来生成bmp图片数据，然后调用HI_MPI_RGN_SetBitMap将这张BMP图片显示到OSD中
				HI_OSD_CreateBMP				// 用字库来生成bmp文件的
				HI_MPI_RGN_SetBitMap			// 真正设置osd显示的API
			HI_OSD_Set_Show //根据传参show为true或者false来开启或关闭OSD的显示
				HI_MPI_RGN_GetDisplayAttr  //获取区域的通道显示属性
				HI_MPI_RGN_SetDisplayAttr  //设置区域的通道显示属性
HH_OSD_All_Refresh //手动去刷新显示的内容,实现时间的变化
	HH_OSD_AllTime_Refresh
		HH_OSD_ChnTime_Refresh
			HH_OSD_ChName_Refresh
				HH_OSD_GetLogoHandle
				HH_OSD_GetTitle //获取显示的内容
				HI_OSD_Parse_OsdTitle 解析osd的字符,更新字符相关属性
				HI_OSD_Get_BmpSize
				HI_OSD_Create_Bitmap
					HI_OSD_CreateBMP
					HI_MPI_RGN_SetBitMap
				HH_OSD_Show_Refresh
					HH_OSD_GetLogoHandle
					HH_OSD_GetShow
					HI_OSD_Set_Show //根据传参show为true或者false来开启或关闭OSD的显示
	HH_OSD_AllName_Refresh

总结：字库字符实现OSD的本质原理是：先由字库生成对应文字内容的bmp文件，然后将bmp文件显示在osd中。

二、字库字符实现OSD源码解析

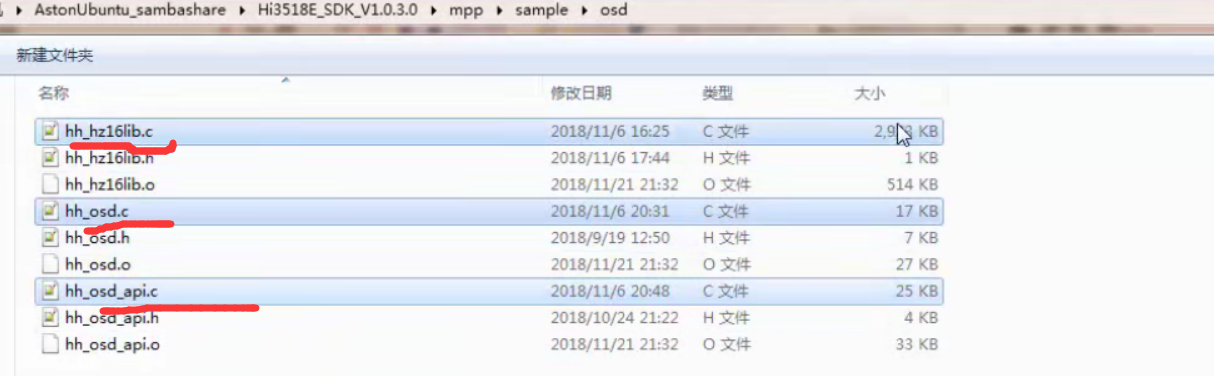

(1)主要文件

/**************************************************************************
 * 	FileName:		hh_hz16lib.c
 *	Description:	HZ16 Matrix(汉字16点阵字库)
 *	Copyright(C):	2006-2008 HHDigital Inc.
 *	Version:		V 1.0
 *	Author:			ChenYG
 *	Created:		2006-08-06
 *	Updated:
 *	一行一个汉字，一共8170，我们用的32字宽，所以这里是1个字符32个字节一行
 **************************************************************************/

hh_osd.c处于hh_osd_api.c的上层，从各自文件中的函数名也可以看出，hh_osd.c中的以HH_开头，而hh_osd_api.c以HI_开头

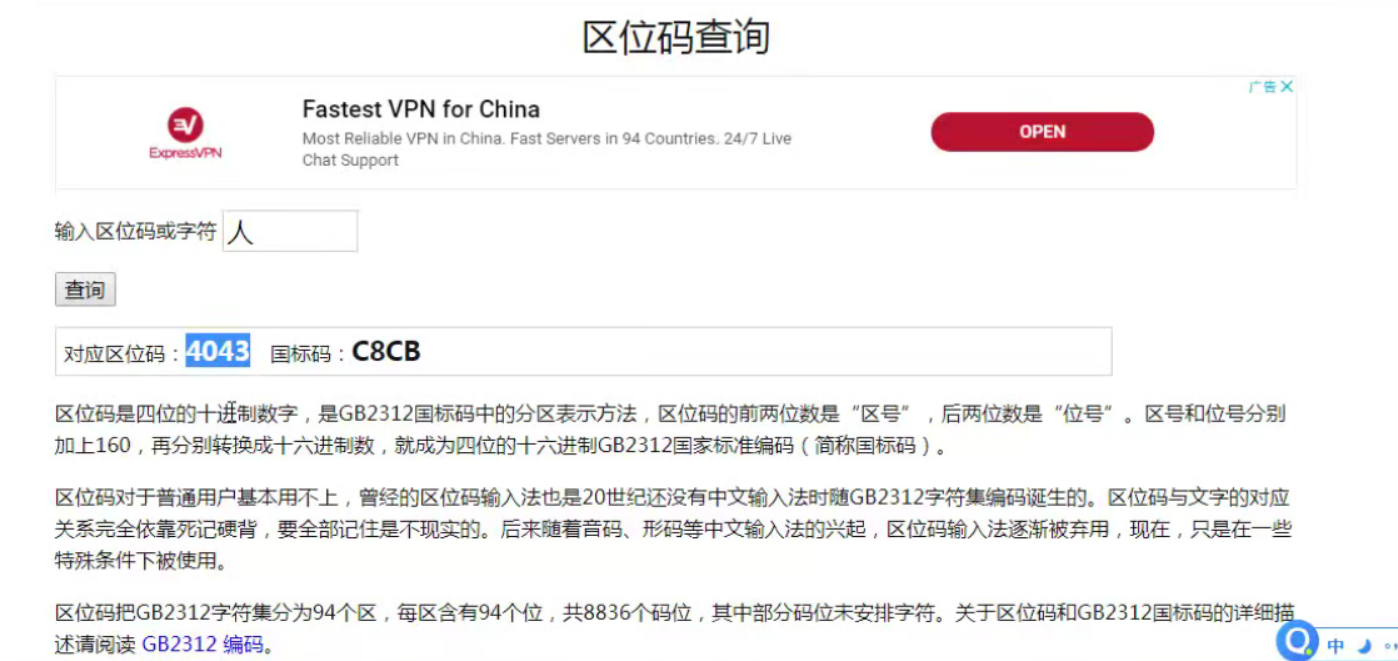

(2)如何在字库中查取字模，使用汉字区位码（区码+位码，构成一个x,y坐标），汉字区位码是为每个汉字编一个唯一的代码，以便计算机辨认、接收和处理。

/******************************************************************************
* 函数名称:	HH_OSD_DrawBitmapBit(hzPos, bitmap, fColor, bColor, bmpBuffer, fontSize)
* 功能描述: 将汉字的点阵转换为bmp写入缓冲区
* 其他说明:使用传入的区码和位码来查字模表，将查到的字模输出到in字符串中
*******************************************************************************/
int HI_OSD_DrawBitmapBit(int x_pos, HI_U8* bitmap, HI_U16 fColor,
		HI_U16 bColor, HI_U16 edgeColor, HI_U8 *bmpBuffer, HI_U16 bmpWidth,
		HI_U16 fontSize)
{
	int i,  j;
	int w,  h;
	int startTop = 0;
	unsigned char  *pBuf = bmpBuffer;
	unsigned short *pData = NULL;
	unsigned char   index;
	int charwidth = 2;
	int lineWidth = bmpWidth << 1;
	int hzSize    = 16;
	int bZoom     = 0;
	startTop = 0;

	if (fontSize <= 8)
	{
		hzSize = 8;
		charwidth = 1;
	}
	else if (fontSize <= 12 || fontSize == 24)
	{
		hzSize = 12;
	}
	if (fontSize == 24 || fontSize == 32)
	{
		bZoom = 1;
	}

	for (i = 0; i < hzSize; i++)
	{
		w = (i + x_pos) << 1;

		h = 0;

		for (j = 0; j < hzSize; j++, startTop += charwidth)

		{
			index = (*(bitmap + startTop + (i>>3))) & (0x80>>(i&0x07)) ? 1: 0;
			//index 有0 有1
			//printf("\r\n === %d %d ===\r\n", h,w);
			pData = (unsigned short *)((unsigned char  *)pBuf + h + w);

			if(index)
			{
				if (bZoom)
				{
					*pData       = fColor;//fColor：文字颜色
					*(pData + 1) = fColor;
					*(pData + 2) = edgeColor; //edgeColor:文字边缘颜色，字放大看都是有边缘的
				//	*(pData + 3) = edgeColor;
					*(pData + bmpWidth) = fColor;
					*(pData + bmpWidth + 1) = fColor;
					*(pData + bmpWidth + 2) = edgeColor;
				//	*(pData + bmpWidth + 1) = edgeColor;
				}
				else
				{
					*pData       = fColor;
					*(pData + 1) = edgeColor;

				}
			}
			h += lineWidth * (bZoom + 1);
		}

		startTop  = 0;
	}

	return 0;
}

本部分内容比较偏门和晦涩，只有专门去做这块内容的人才会研究的比较深，我们做到能大致看懂框架和简单使用即可。

注：本文章参考了《朱老师物联网大讲堂》课程笔记，并结合了自己的实际开发经历以及网上他人的技术文章，综合整理得到。如有侵权，联系删除！水平有限，欢迎各位在评论区交流。
